Жил был жесткий диск...

Жил был диск WD5000AAKS-00TMA0 (к слову отличные диски были). Однако ему очень не повезло с хозяином и трудиться ему приходилось в условиях, мягко говоря, отличных от рекомендуемых. В конечном итоге диск работать отказался и потребовал нормального отношения к себе. Так он попал в добрые руки специалистов.

Состояние диска было ужасным.

Жил был жесткий диск... Жесткий Диск, Мифы, Ремонт компьютеров, Длиннопост

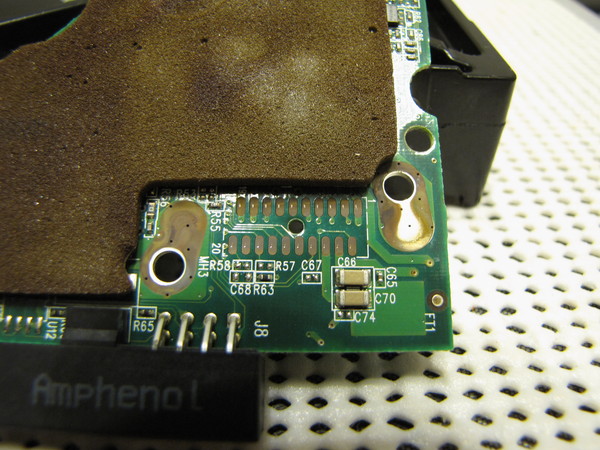

Фото платы диска.


Те, кто читал недавний пост здесь скажет - ну вон же, контакты окислились, потому и не работает. Всего то почистить, да спиртом протереть, как советовал автор того поста. Специалисты же обратили в первую очередь на это:

Жил был жесткий диск... Жесткий Диск, Мифы, Ремонт компьютеров, Длиннопост

Плата с прокладкой.


Цвет прокладки явно указывает но то, что диск длительное время работал в условиях сильного перегрева. Для сравнения фото рядом с нормальной прокладкой:

Жил был жесткий диск... Жесткий Диск, Мифы, Ремонт компьютеров, Длиннопост

Из-за сильнейшего перегрева при работе, кристалл процессора на плате постепенно деградировал и в итоге вышел из строя. Также обратите внимание на характерное для подобного случая почернение ножек процессора. Ремонт и восстановление данных с диска в первую очередь требует замены платы на исправную с переносом оригинального ПЗУ либо записью ПЗУ той же версии (для этих дисков чужой образ ПЗУ той же версии достаточен, но так не у всех дисков, но об этом как-нибудь в другой раз, если это будет кому то интересно).


Опять же для сравнения фото такой же платы, не имевшей проблем с перегревом (немного отличается ревизией, что абсолютно не критично)

Жил был жесткий диск... Жесткий Диск, Мифы, Ремонт компьютеров, Длиннопост

После замены платы диск заработал как новенький. Так что его история закончилась хорошо.


Однако у данной истории есть интересный момент. Если бы диск пролежал на полке как неисправный длительное время, то однажды включив его, оказалось бы что диск исправно работает. Дело в том, что кристалл в неактивном состоянии частично восстанавливается, зачастую позволяя диску вновь заработать. Однако данный эффект продлится недолго - вне зависимости от новых условий работы диск снова выйдет из строя. Что ещё более забавно, если процессор неисправной платы прогреть, например паяльным феном, без отлеживания (естественно без подачи напряжения), то плата "оживёт" СРАЗУ. Да да, клин клином... Но даже в этом случае эффект будет не стойким. Используется это например для считывания образа ПЗУ с неисправной платы, ибо в у данной платы ПЗУ находится внутри процессора, а не в виде отдельной микросхемы, которую можно было бы просто перепаять.


Возвращаясь к мифу о чистке контактов, хотел бы объяснить почему чистка контактов бесполезна.

Вначале немного истории. Данный миф родился из-за того, что очень популярные в своё время диски Seagate 7200.7 действительно страдали от окисления контактов. Так же у Samsung было несколько моделей дисков с той же проблемой. И на этих дисках чистка действительно помогала, если диск не успевал повредить данные в служебной области диска. С тех пор, люди упорно трут контакты на платах...


Производители же, столкнувшись с данной проблемой сделали выводы, и последующие диски не имели данной проблемы. "Погоди, но ведь на первом твоём фото четко видно сильнейшее окисление контактов, диск не может с этим работать!!!" скажут читатели и будут неправы. Все дело в том, что контакты на гермоблоке сделаны в виде иголок, которые царапают контактные площадки, так как они чуть большей длины чем нужно, и даже сильно окисленные контакты процарапают до металла.. Смотрите на фото контактов платы, что была на первой фотографии:

Жил был жесткий диск... Жесткий Диск, Мифы, Ремонт компьютеров, Длиннопост

На данном фото хорошо заметны светлые точки на окисленных контактах. Эти точки - места  непосредственного контакта. Если фото посмотреть в полный размер, то хорошо заметен металлический блеск. Никаких окислов в этих местах нет, чистый металл. С этим и связана бесполезность чистки.


За сим прощаюсь. Не будьте такими плохими хозяевами, как у этого диска. Если будут какие то вопросы постараюсь ответить на них в комментах. Ну и если будет много желающих почитать про диски, в следующий раз могу рассказать о мифе про перегрев дисков. "Та-а-а-а-к, но ты же только что сказал, что диск умер от перегрева, а каком мифе ты говоришь???". Однако такой миф, как это неудивительно, существует. Но об этом в другой раз.
