В прошлом посте я рассказывал о первом терре Скфи ( https://pikabu.ru/story/raduzhnyiy_krab_skfi_1_pervyiy_krab_... ), который мне не особо понравился, т.ч. я приступил к строительству более оптимальной конструкции. Этот пост, по сути, дневник строительства с описанием хода действий.
Материалы:
- ЛДСП. Можно было бы использовать любой древесный материал, т. к. в дальнейшем всё будет покрываться гидроизоляцией.
- Саморезы 4*50. Изначально хотел использовать евровинты, но т. к. не удалось найти сверло под них, для упрощения технологии решил использовать саморезы.
- Саморезы 3*10 для крепления остальных деталей.
Направляющие для стёкол — верхняя и нижняя.
- Стёкла 4мм со снятием фасок.
Влагостойкий клей (можно силиконовый герметик).
- Полиуретановая гидроизоляция. Пробовал т. н. резиновую краску, оказалось не подходит, тестовый бассейн потёк на следующий день — краска постепенно пропускает воду, подходит только для покрытия периодически увляжняемых поверхностей, а не постоянно контактирующих с влагой.
- Канал для проводки.
- Двойной выключатель (пока нужен один, но может пригодится).
- Трансформатор AC/DC 12В для вентилятора светодиода. Не перепутать с AC\AC!
- Вентилятор с радиатором.
- Светодиод 10Ватт с драйвером.
- Провод 2х0.75
- Вилка.
- Розеточный таймер, чтобы самому не заморачиваться с вкл\выкл.
- Любой пенистый материал (пенопласт, полистирол и др) для фона.
- Плиточный клей 5кг для защиты фона от уничтожения.
Инструмент:
- Шуруповёрт, он же и.о. дрели.
- Отвертки + и -.
- Свёрла 2, 4 и 10 мм под каналы для саморезов и фасок.
- Коронка для просверливания вентиляционных отверстий.
- Пистолет для клея (герметика).
- Кисти для нанесения гидроизоляции и плиточного клея.
- Канцелярский нож для резки фона.
- Обрезок пластиковой бутылки для замеса плиточного клея.
- Стаканчик для забора приточного клея.
- Мешалка для замеса плиточного клея.
Сборка каркаса.
Первым делом определился с расположением отверстий под саморезы каркаса и сделал шаблон из пластины, с помощью которого нанёс маркером метки под отверстия на плиты дсп. Далее просверлил первые отверстия сверлом 4мм и сделал фаски сверлом 10мм. Сразу все отверстия делать не стал, ибо не люблю однообразную работу — сверлил группу деталей, затем скручивал, затем опять сверлил и скручивал саморезами. Делал один, но намного легче и быстрее было бы делать вдвоём.
И так, каркас скручен. Далее просверлил 2 отверстия под вентиляцию и одно под проводку диаметром 40мм специальной коронкой. Думаю, двух отверстий по бокам должно хватить, т. к. дуть будет ещё и через щель между стёклами. Для этой коронки взял дрель, т. к. понадобилось большое давление при низких оборотах, чтобы не горело, и шуруповёрт не справлялся. Далее всё пропылесосил и протёр от пыли.
Вид отверстий изнутри (уже с нанесённой гидрой)
Теперь можно приклеить направляющие для стёкол. Обезжирил места приклейки ацетоном и приклеил их на влагостойкий строительный клей. Сначала приклеил верх и низ, затем подогнал и приклеил по бокам. Всё, теперь нужно оставить чтобы затвердел клей, а то при гидроизоляции можно легко снести направляющие с ещё не застывшего клея.
Пока всё сохнет сделал на 3д-принтере первую версию вентиляционных решеток (сомневаюсь, что будет вторая))) Вместо самодельных решёток можно просто приклеить решётки для слива.
Далее меня ждал dream of hydroisolation)))
Гидроизоляция.
С начала взял попробовать т. н. резиновую краску. Склеил коробку из картона и покрыл её в два слоя. Через трое суток залил водой. Через сутки картон промок и вода начала разливаться. Само покрытие не было нарушено, краска просто медленно пропускала воду.
Далее взял полиуретановую гидроизоляцию, она этот тест прошла на отлично, при этом сформировав очень прочное покрытие, похожее на резину.
Сам терр покрывал в два слоя, углы и нижнюю часть в три. На всё удалось использовать одну кисть — после покрытия завернул в полиэтилен и положил на балкон, там минус и гидроизоляция не застывала. Стыки около стёкол тоже нужно гидроизолировать, т.к. будет затекать конденсат с этих самых стёкол.
Сразу хочу предупредить, что работать данной гидроизоляцией нужно в хорошо проветриваемом помещении с нормальным респиратором, иначе словите приход, зависящий от индивидуальных особенностей организма)))
Пока сохнет покрытие сделал замеры для стёкол и съездил на стеклорезку и за вентилятором для LED.
Фон.
Фон решил делать на 3 стенки - заднюю и 2 боковые, на всю длину.
Для основы фона взял первый попавшийся пенополистирол толщиной 30мм. Взял сразу две плиты, т. к. не был уверен, что хватит одной. Так и вышло, чуток не хватило, и теперь у меня в запасе почти целая плита для будущих проектов.
Произведя замеры, прикинул, что придётся задний фон разрезать пополам, и наче могут возникнуть проблемы при установке. Ну, значит будет `трещина` посередине фона.
Дальше были долгие издевательства над полистиролом при помощи канцелярского ножа. Под выступы делал пазы. чтобы крепче держались. Клеил всё тем же влагостойким строительным клеем. Каждый блок после сборки проверял на способность пролезть в терр. Что-то ещё тут сказать не могу, т. к. эта работа — чистая импровизация. Всё оставил на ночь для высыхания.
На следующий день подготовил аэродром из рекламных газет (да, от спама тоже может быть польза) для армирования фона плиточным клеем. Замешал клей до нужной консистенции, чтобы был максимально жидкий, но при этом не тёк при намазывании. Покрывал синтетической кистью, ждал пока прошлый слой достаточно застынет для нового покрытия и наносил следующий. Всего нанёс три слоя, в основаниях выпирающих элементов нанёс максимальное количество клея для максимального армирования. Т.к. задний фон состоит из двух частей, а стык симулирует трещину, то после застывания каждого слоя, надламывал покрытие в этом месте.
Каких-то сложностей при нанесении покрытия не возникло — мажь да жди застывания для следующего слоя. Возможно имеет смысл периодически опрыскивать застывающее покрытие для поддержания влажности, но я не заметил разницы в конечном продукте между опрыскиваемым и быстро высохшим клеями.
На следующий день всё прилепил в терр с помощью того же влагостойкого строительного клея. Поставил подпорки, чтобы вся конструкция постепенно не сползла.
Установка электрики.
Всё застыло и прилипло, пора начинать лепить электрику. Первым делом смоделил и распечатал корпус для светодиодной сборки. Система охлаждения рассчитана на забор воздуха сверху вентилятора и выброс его вниз через радиатор, но т. к. под LED планируется посадка растений, я решил сделать выброс воздуха в стороны, чтобы нагретый воздух не сушил растения. Не знаю, насколько нужны такие заморочки.
Система охлаждения led в сборе - пластиковый корпус с ушами для прикручивания к потолку, радиатор внизу которого приклеен светодиод 10ватт, сбоку к радиатору приклеен драйвер светодиода и сверху БУшный вентиль от пк.
Припаял LED к драйверу, сам LED прилепил на автомобильный силикон к радиатору. Сам драйвер прилепил на тот же силикон к корпусу вентилятора. На входные провода драйвера повесил многоразовые клеммы для дальнейшего подключения к сети 220в.
Корпус светодиодной сборки распечатан, всё подходит. Пора установить внутреннюю часть электрики. Прикрутил короб 40*15мм на маленькие саморезы, прорезал в нём отверстие под проводку от светодиодной сборки и прикрутил саму сборку на те же мелкие саморезы. Для удобства желательно сначала засверлить отверстия, как я делал при сборке каркаса ДСП.
С боковой стороны прикрутил двойной внешний выключатель и трансформатор 220/12в, всё соединил на быструю скрутку для проверки и включил. LED горит, вентилятор не крутится. Проверил вольтаж на выходе трансформатора — пусто. Разобрал трансформатор, посмотрел пайку, прозвонил — всё вроде в порядке. Подключил в разобранном виде — опять не работает. Стал смотреть всю схему подключения — вроде всё правильно. Пошёл выдернуть вилку и тут — пиздых! Трансформатор был затраллен, трасформатор бомбанул.
Причём, как оказалось, затраллен он был жирно. Данный трансформатор был AC/AC. Как он у меня оказался я не знаю, всегда брал AC/DC. Ок, придётся ехать за новым, т. к. мелких трансов не осталось.
На следующий день сгонял за трансформатором на рынок, взял сразу три штуки, про запас. Дома всё собрал — работает. LED горит, вентилятор крутится, радиатор за несколько часов работы не нагрелся, чтобы ощутить это пальцем. В общем, система работает. Осталось загрузить грунт и высадить вредителя в его местообитание.
Led система установлена. На переднем плане кабель-канал для проводки и дополнительной вентиляции - другая сторона канала подходит к отверстию в стенке терра, а около вентиля в канале прорезано большое отверстие и вентилятор частично тянет воздух в терр по этому каналу.
Внешний вид вентиляции и электрики.
Решётки пришлось перепечатать - были слишком крупные отверстия. Правое вентиляционное отверстие ведёт во вход кабель-канала по которому вентиль тянет воздух внутрь терра. Правее транс AC\,,/DC 12в для вентиля. Совсем справа выключатель на вентиль и led, которым я никогда не пользовался.
Загрузка грунта и запуск экскаватора.

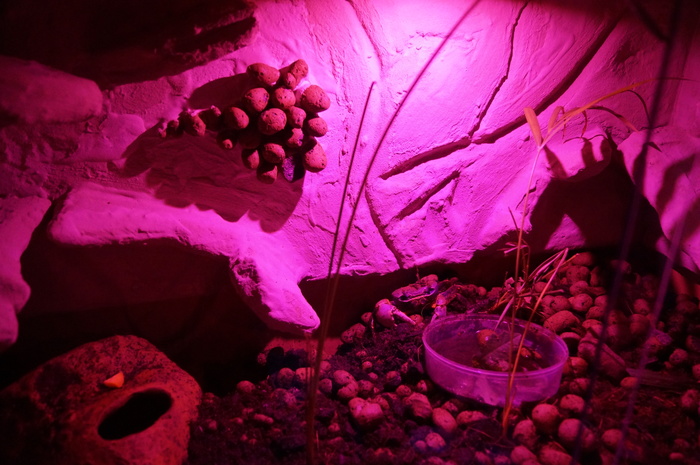

Грунт месил из кокоса (стружка и чипсы), крупного керамзита и земли из леса, побывавшей уже в двух террах. Так же установил грот из прошлого терра краба в угол. Высадил огрызки пальм из того же терра, поставил купалку и высадил краба. Краб почти сразу начал копать, завалил купалку и выдрал часть растений)
В заключение.

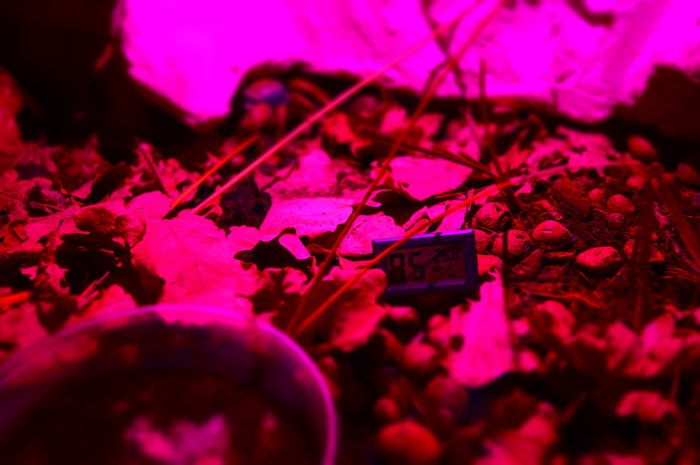

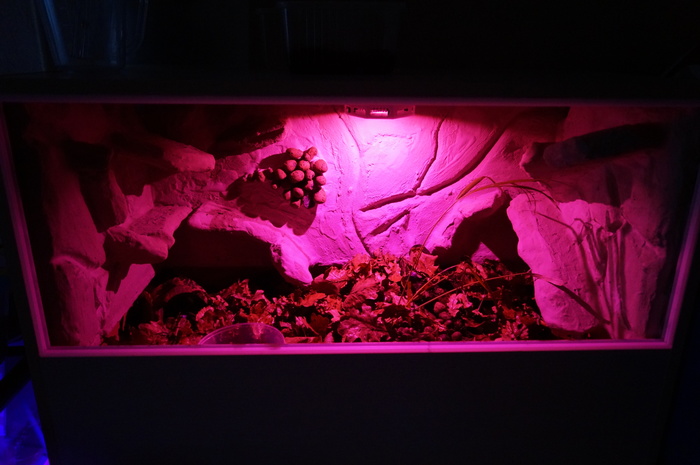

После того как краб более менее всё перекопал и обосновался в одном из углов, засыпал всё слоем дубового опада, который краб вскоре смешал с грунтом, утащил в нору, съел.
Сам краб лазает по всему терру, в купалке не сидит, сразу зачем-то её заваливает грунтом, и подглядывает за происходящим чуть высунувшись из-за переднего борта).
Влажность держится на уровне ~ 85%, температура 26-29С.
