После постройки предыдущих часов (Часы на газоразрядных индикаторах) остались платы, которые я запорол, вытравив зеркальные дорожки. Однако просто выбросить результаты трудов было жалко, да и радиодетали необходимые были в наличии, потому решил попробовать собрать еще одни часы на этих самых запоротых платах.
В комментариях к предыдущему посту о часах писали, что пластиковый корпус не катит, нужно что-то более ламповое; буду пробовать сделать корпус из дерева, хоть подходящего инструмента у меня практически нет.
Итак, т.к. дорожки на платах зеркальные - то располагаться элементы будут с двух сторон платы: элементы, которые на плате нельзя повернуть или перенести, будут располагаться со стороны дорожек (оптопары и дешифратор), элементы же неполярные или полярные, которые можно легко повернуть (резисторы, конденсаторы, диод, катушка индуктивности и пр.), будут расположены на "правильной" стороне, противоположной дорожкам. Паяем:

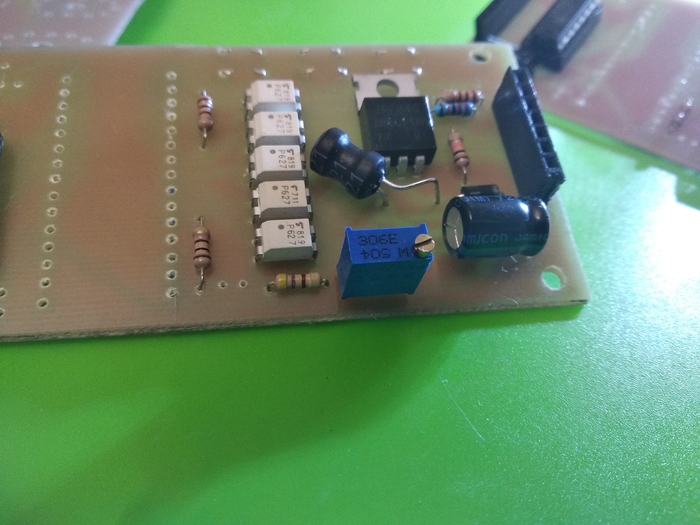

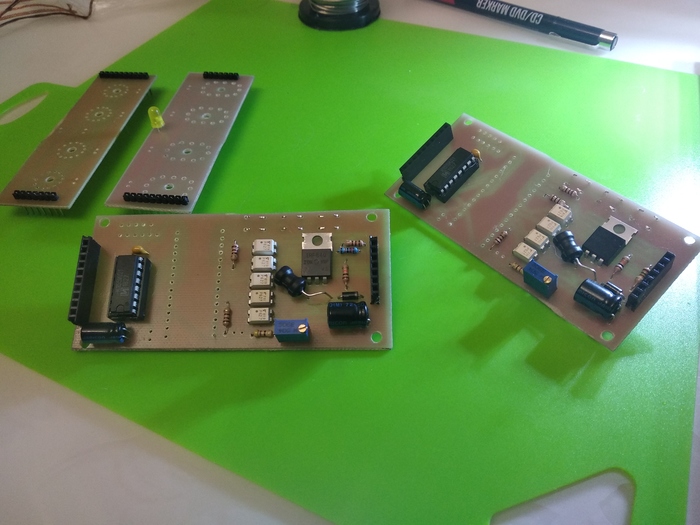

Собранная плата:

Корпус буду делать из одного куска карельской березы, потому что "во-первых, это красиво", а во-вторых это самое доступное дерево с красивой структурой, которое я нашел.
Приобрел вот такое полено:

Много фото процесса обработки корпуса не делал, т.к. нет ничего интересно в том, как я единственной стамеской ковыряю эту деревяшку)

Основная часть часов - лампы. За последний год подорожали в 6 раз, чего я никак не ожидал. Удалось найти "новые", не работавшие, 1975 года выпуска.

Проверяем:

Примеряем в корпус:

Все встало. Некоторые огрехи формы корпуса, которые подчеркивают структуру дерева, оставил специально.
Доводим корпус до ума:

Для того, чтобы проявить структуру дерева и защитить его от внешних воздействий пропитал корпус смесью масел:

Можно собирать все вместе:

Нижнюю крышку сделал из металлического листа.
Ну и фото готовых часов:

Питаются часы от пяти вольт, в данный момент в роли источника питания выступает зарядное устройство для смартфона.

Захотелось в домашнем террариуме для красноухой черепахи сделать светодиодную подсветку.

Ранее из источников света в террариуме была только лампа накаливания. Для управления лампой использовался механический таймер, который включал/выключал лампу в заданное время. Однако на все таймеров не напасешься, да и после отключения электричества приходилось таймер заново настраивать - потому для управления подсветкой и другими приборами решено было собрать контроллер.

Контроллер собирал на китайской плате Arduino NANO и китайских же модулях. Состоит контроллер из двух блоков: выносного и основного. Выносной блок будет располагаться на виду и будет включать в себя ЖК экран и энкодер - единственный орган управления. Основной блок будет включать в себя всю остальную электронику и будет располагаться под террариумом. Соединяться блоки между собой будут посредством VGA кабеля.

Корпус для выносного блока печатаем на 3D-принтере.

Устанавливаем экран и энкодер:

Ставим на свое место гнездо и все паяем:

Вид выносного блока спереди:

В качестве корпуса для основного блока выступит соединительная коробка из строительного магазина - ее все равно не будет видно, а купить такую коробку выгоднее, чем печатать корпус такого же размера.

Начинаем устанавливать розетки для электроприборов:

Размещаем внутри корпуса основные элементы (блоки питания, блок реле), прокладываем силовые провода:

Ардуино и светодиодная лента будут питаться от 12 В, блок реле от 5 В от отдельного блока питания, остальные потребители маломощные - будем питать их пятью вольтами от собственного стабилизатора ардуино.

Прокладываем провода питания маломощных потребителей, цепи управления, располагаем в корпусе ардуино, модуль реального времени, транзистор, для управления светодиодной лентой:

Окончательный вид изнутри:

После проверки правильности всех соединений пишем скетч, по которому будет работать контроллер.

Какие возможности дает контроллер:

- Ручное и автоматическое включение/выключение лампы накаливания (время включения и выключения можно настраивать);

- Ручное и автоматическое включение/выключение водяного фильтра (время включения и выключения можно настраивать);

- Ручное включение/выключения нагревателя и автоматическое поддержание температуры воды на основании показаний цифрового датчика температуры (можно настроить температуру, которую необходимо поддерживать);

- Резервная розетка на 220 В с ручным управлением (например для подключения помпы слива воды из емкости в террариуме);

- Ручное и автоматическое включение светодиодной ленты, настройка яркости свечения ленты (в автоматическом режиме можно настраивать время включения и выключения ленты). Предусмотрено наличие имитации рассвета/заката - в автоматическом режиме лента медленно плавно разгорается до настроенной яркости и так же плавно затухает;

- Отображение текущего времени и температуры воды.

Самое трудоемкое - установка контроллера на свое место под террариумом и подключение всех потребителей:

Выносной блок на своем месте:

И окончательная сборка террариума и расстановка всего на свои места:

Со светодиодной подсветкой террариум выглядит более атмосферно, да и в комнате стало светлее.

Сам террариум строился около года назад тоже своими руками, фото процесса, к сожалению, не осталось.

Приветствую!

Это мой первый пост на Пикабу.

Решил собрать часы на газоразрядных индикаторах ИН-12 и ИН-14 по проекту AlexGyver (https://alexgyver.ru/nixieclock_v2/).

Проект Алекса основан на печатных платах, изготовленных в Китае, однако доставка таких плат в Беларусь стоит в десять раз дороже, чем их изготовление - потому платы было решено делать классическим ЛУТом (http://robocraft.ru/blog/technology/15.html).

Зачищаем и обезжириваем поверхность медного слоя для лучшего прилипания тонера:

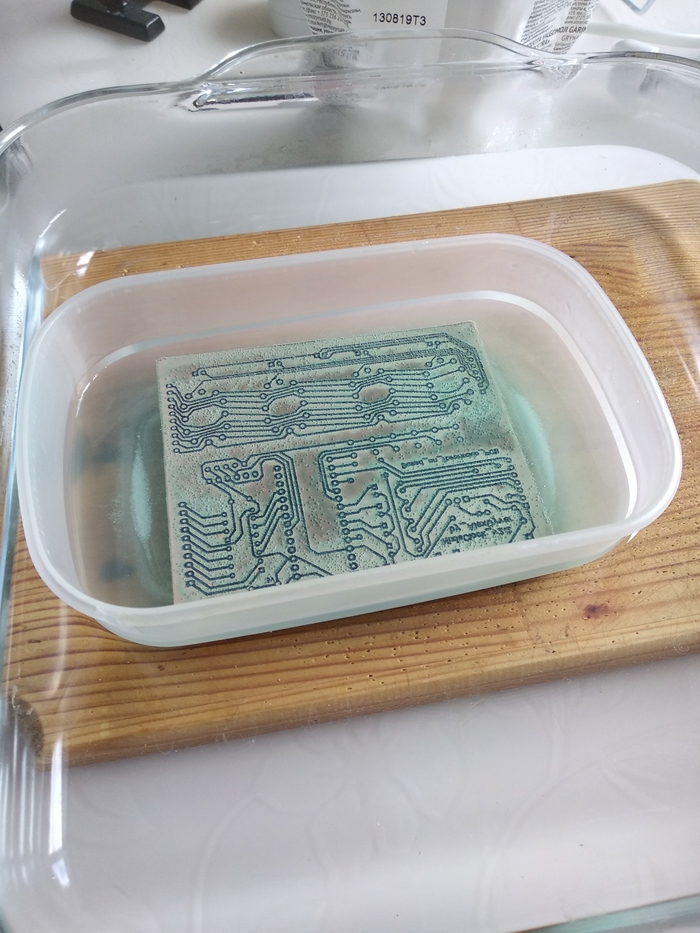

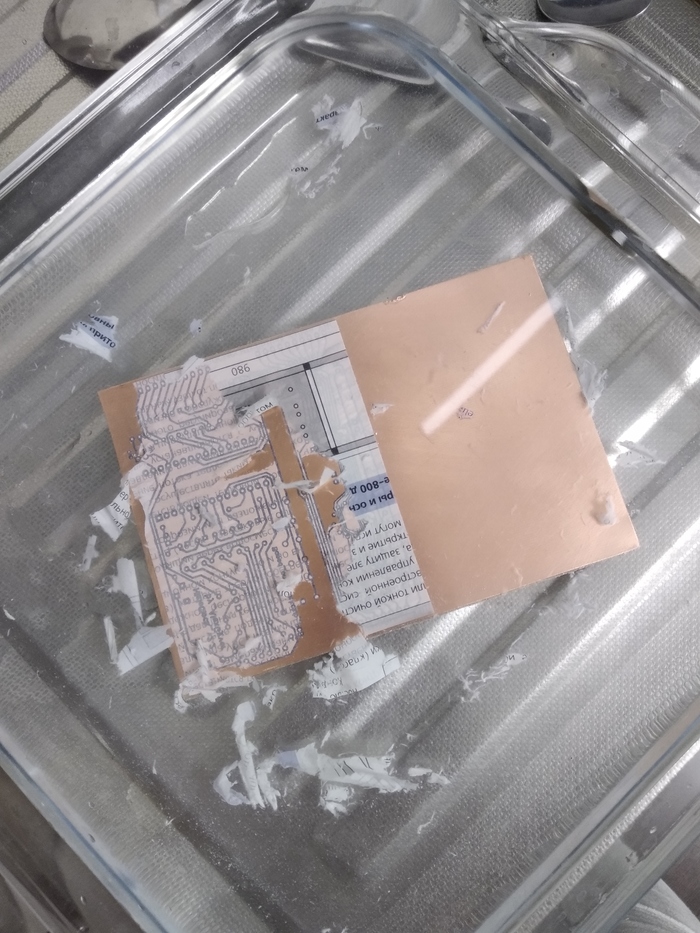

Переводим рисунок на медный слой с помощью утюга и закидываем кусок текстолита вместе с бумагой отмокать в воду:

При необходимости чуть помогаем пальцами или щеткой:

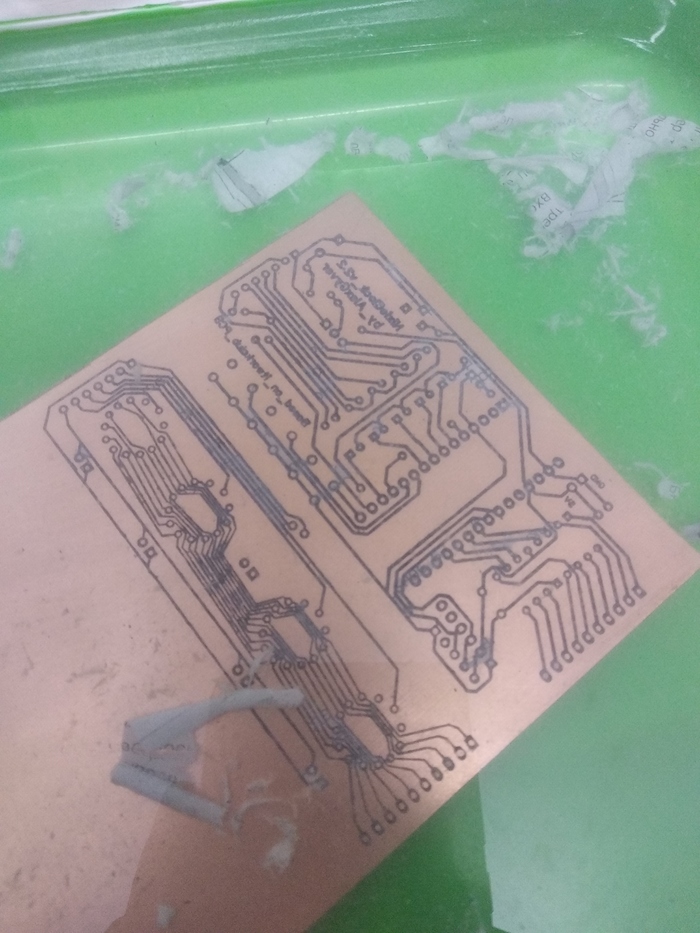

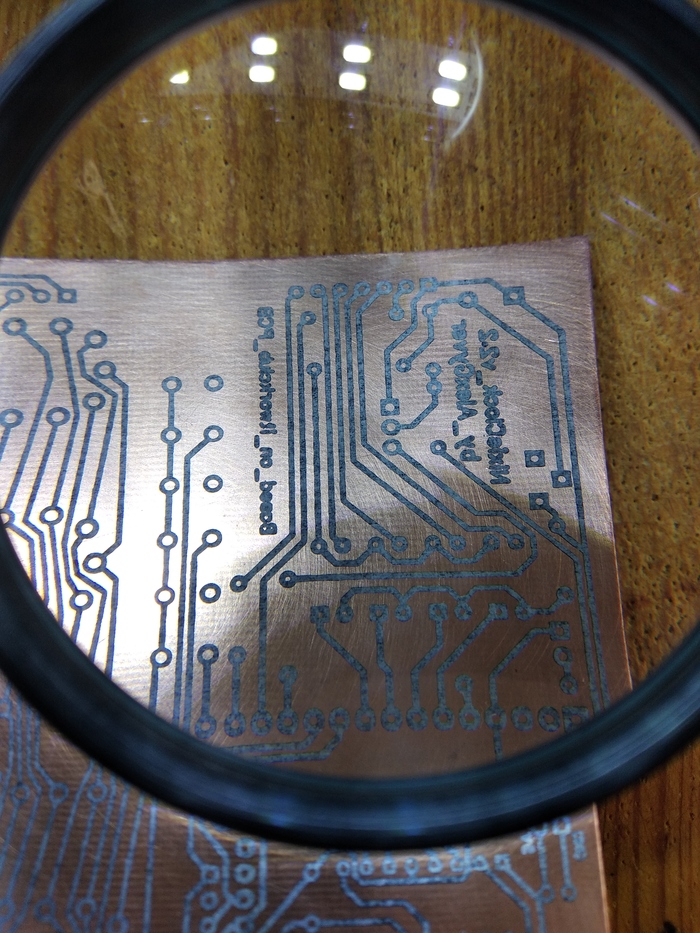

Получаем плату с дорожками из тонера:

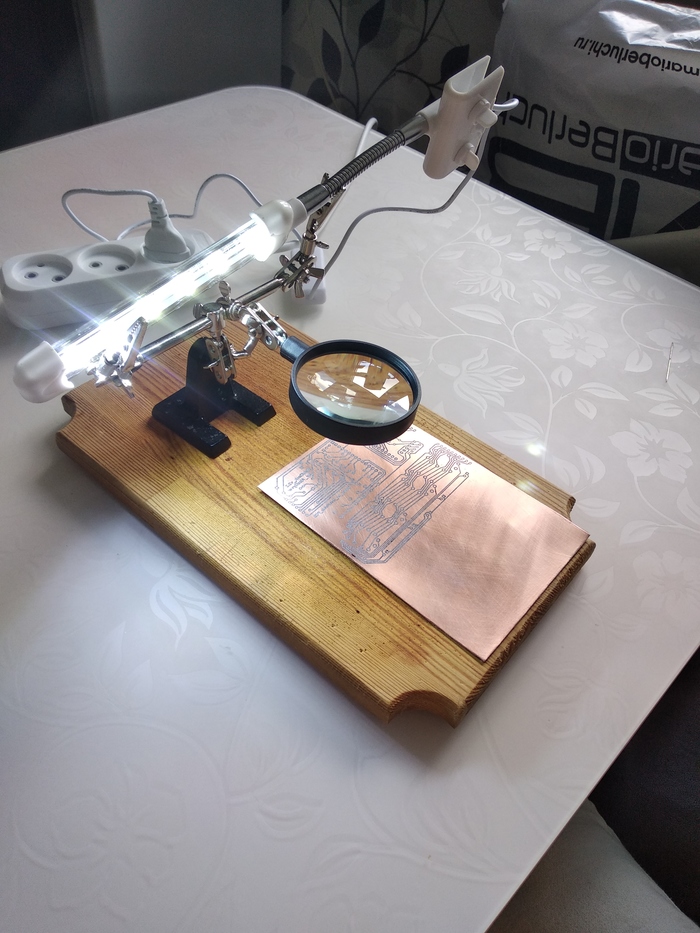

Проверяем, вся ли бумага смылась, чтобы исключить наличие перемычек между дорожками после травления платы. Также проверяем целостность дорожек:

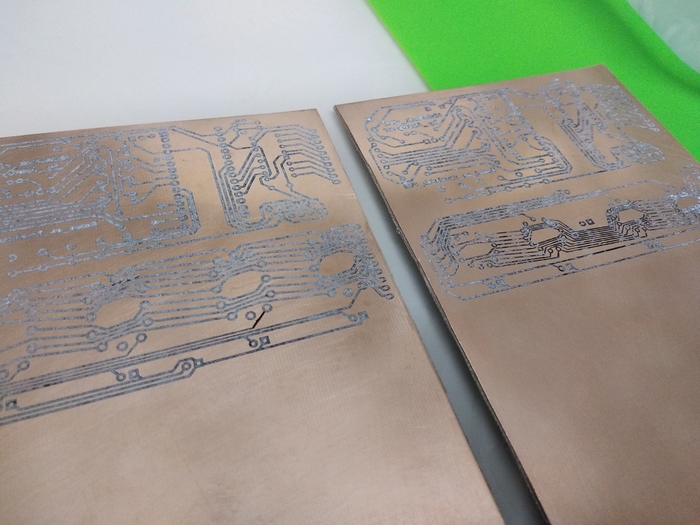

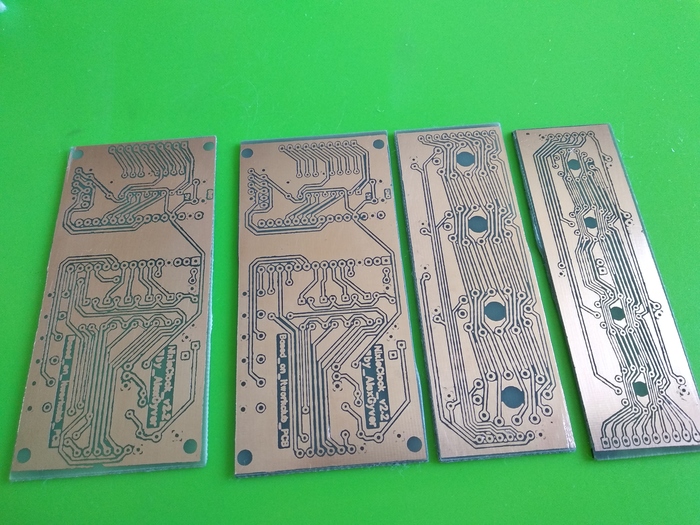

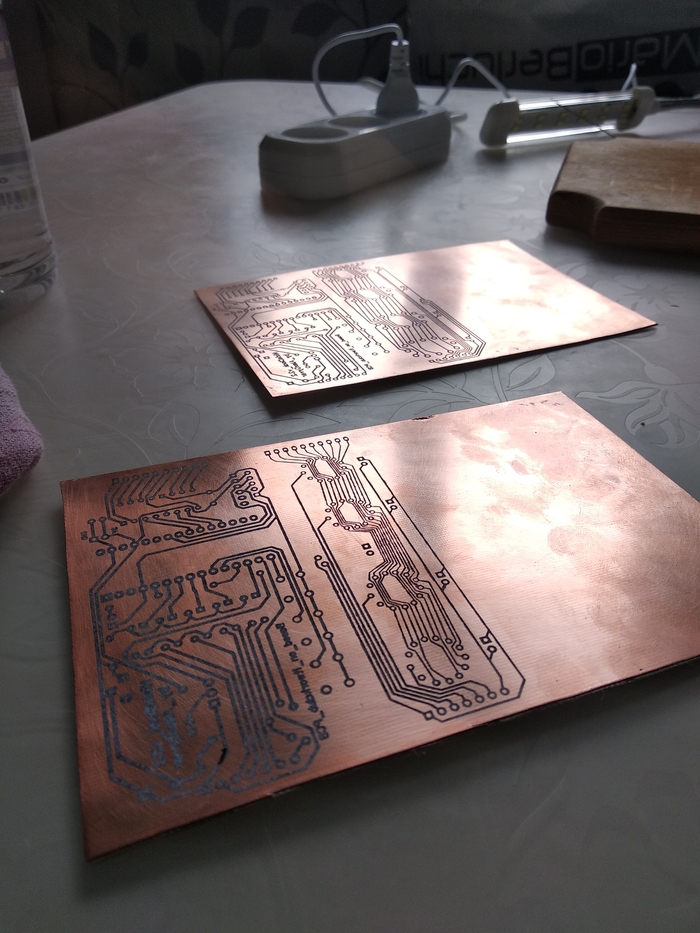

Платы, готовые к травлению:

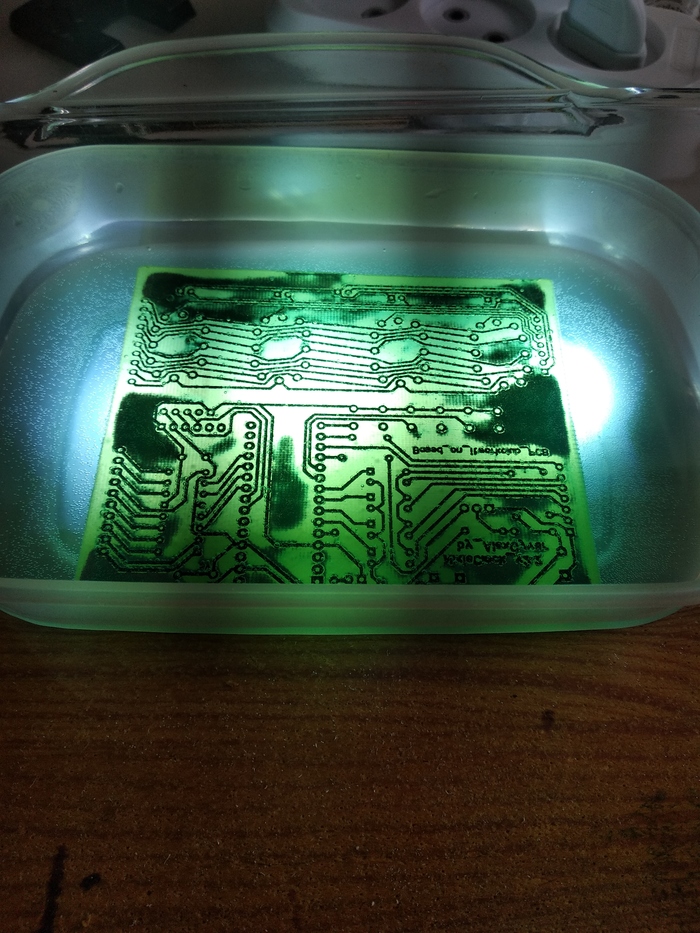

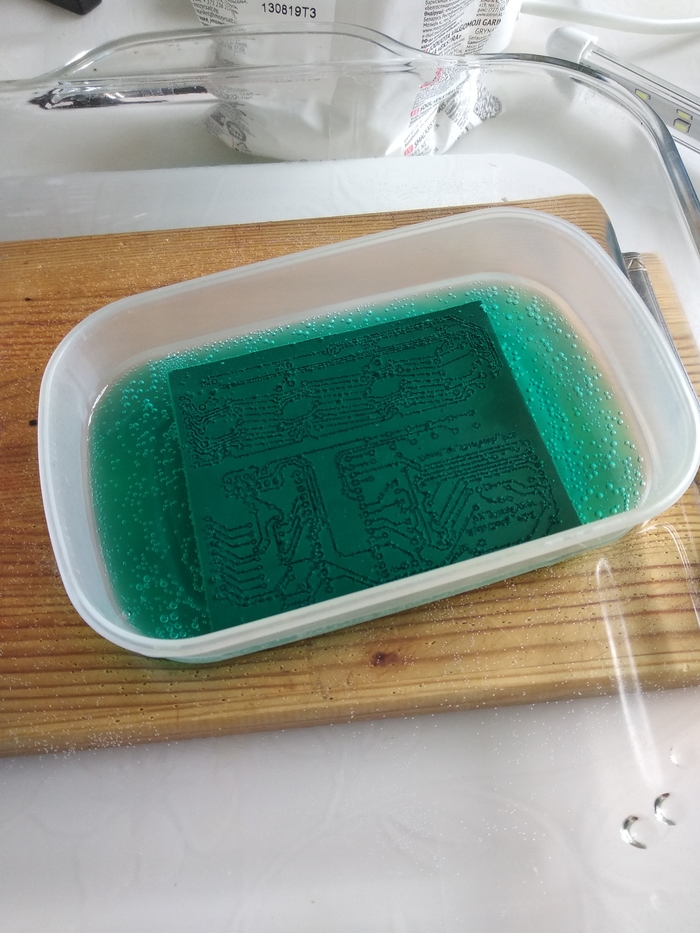

Травим в растворе лимонной кислоты в перекиси водорода с добавлением поваренной соли. Способ довольно долгий, но красивый - раствор постепенно меняет цвет с прозрачного на темно-зеленый:

В конце начал подсвечивать плату снизу, чтобы лучше было видно, все ли вытравилось:

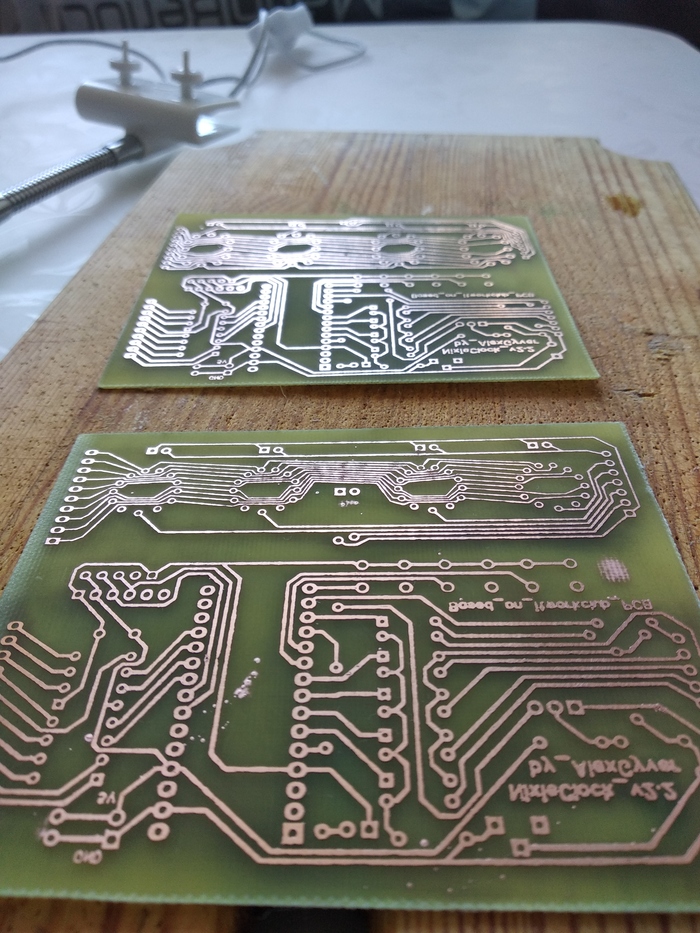

Вот что получилось в итоге. Есть небольшие огрехи, но в целом вышло неплохо:

Примерно на этом моменте пришло осознание того, что с самого начала я распечатал рисунок дорожек на плате в зеркальном отражении, соответственно и платы вышли зеркальные, а так как компоненты на плате располагаются довольно плотно - на такую "зеркальную" плату впаять их будет проблематично.

Переделываем ¯\_(ツ)_/¯.

В этот раз не убирал заполнение больших медных участков, чтобы сократить время травления, и травил плату в персульфате аммония:

Вышло тоже недурно.

После сверловки отверстий под радиодетали можно все примерить и паять:

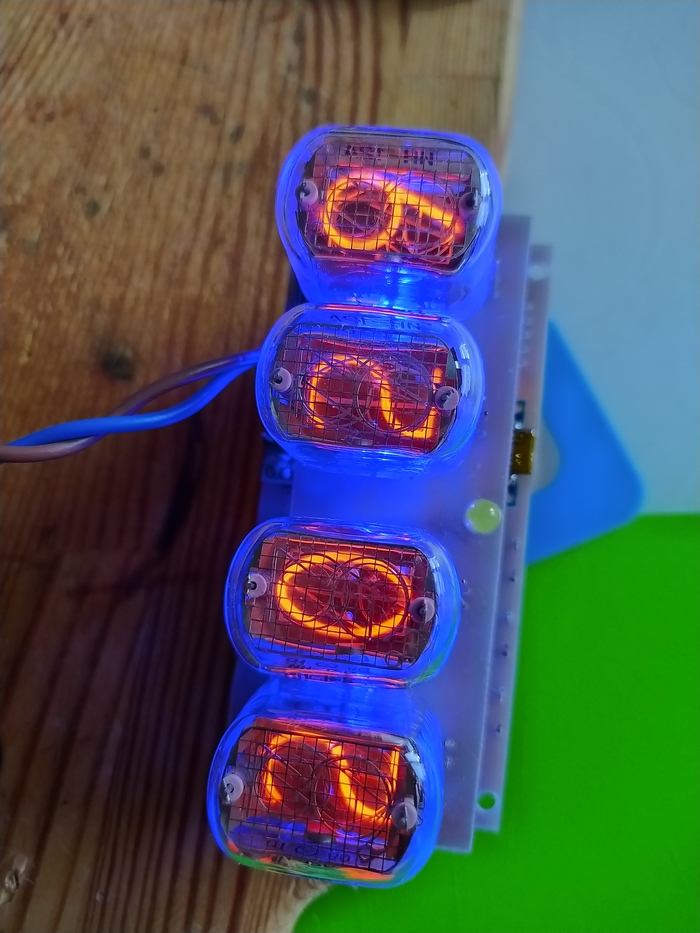

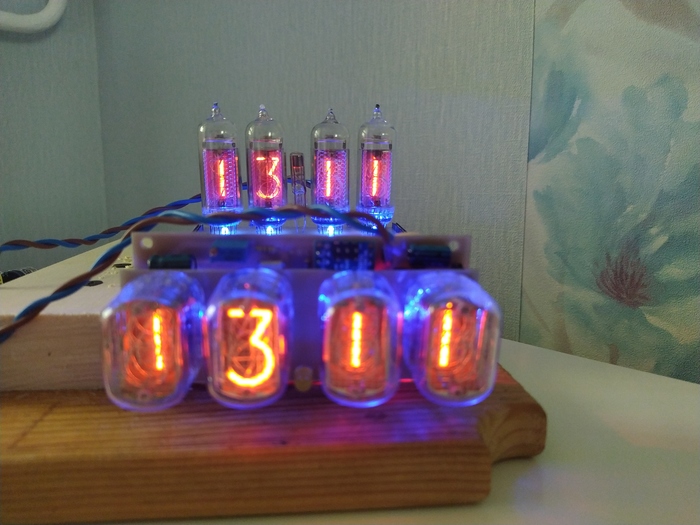

После загрузки прошивки в контроллер и регулировки напряжения на лампах получаем вот такую красоту:

Схема начинает работать сразу, дополнительной наладки не требует.

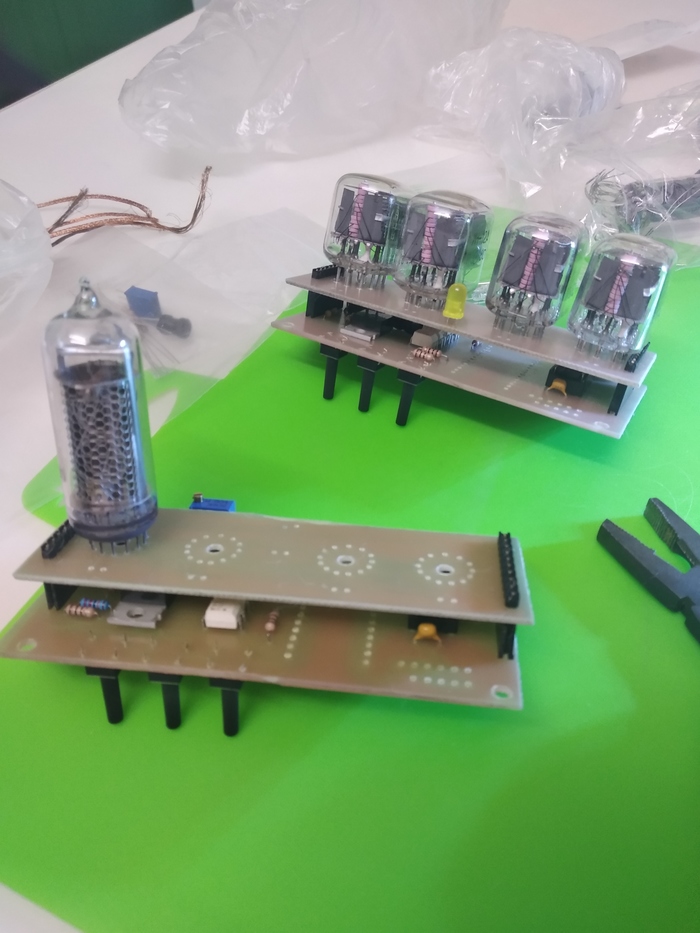

Общий вид часов без корпуса на ИН-12:

... и на ИН-14:

После раздумий над исполнением корпуса было решено использовать вариант Максима Осипова (ссылка есть на странице проекта AlexGyver) с небольшими доработками.

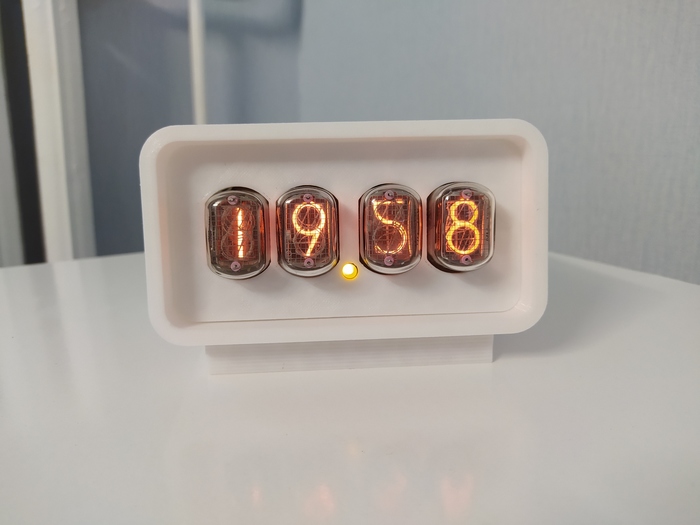

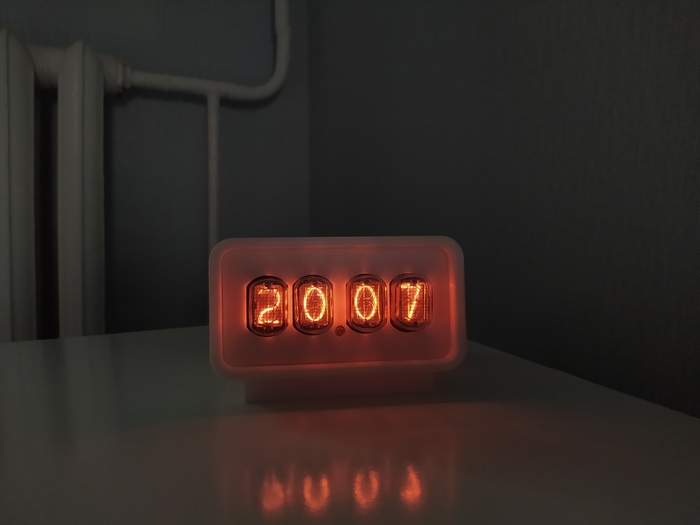

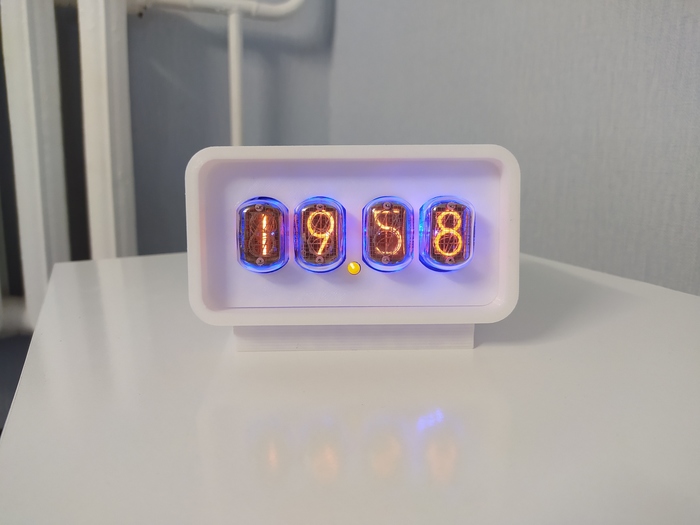

Конечный вариант выглядит так:

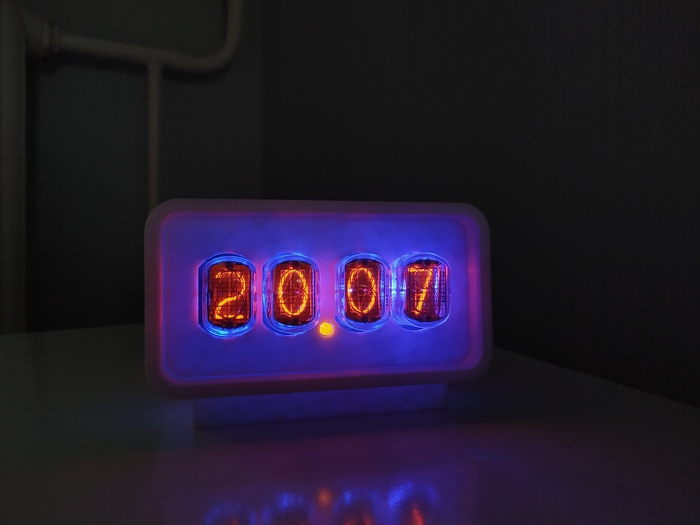

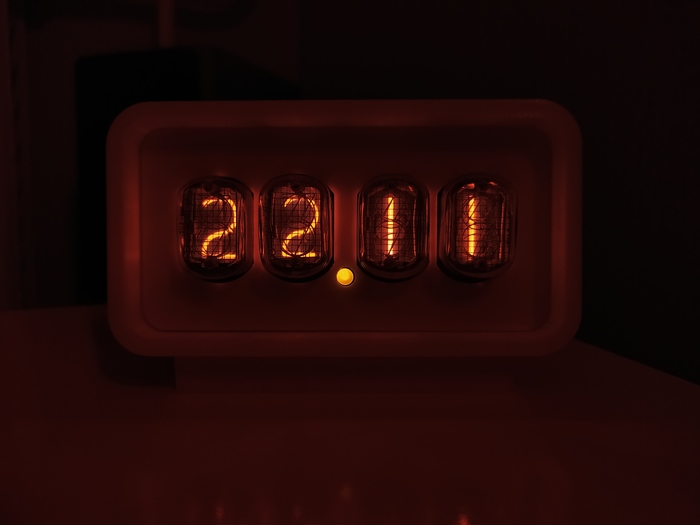

И еще фото ночью:

Ночью кроме своего основного назначения часы выполняют так же функцию небольшого ночника.
