Настольный прогноз погоды⁠⁠

Как-то наткнулся в интернете на такую штуку: https://www.tempescope.com/

Насколько я знаю купить что-то подобное сейчас нельзя (но могу и ошибаться), посему решил сделать это сам. Кто захочет повторить - на сайте автора оригинального устройства есть ссылка на исходники: схема, прошивка и, вроде, чертежи корпуса.

В целях упрощения конструкции я схему применил свою, как и корпус, но в целом получилось очень похоже.

Работает это все дело под управлением ESP8266, погоду и время получает по Wi-Fi, за дождь отвечает аквариумная помпа, за туман - ультразвуковой испаритель, за свет - адресная светодиодная лента, температура воздуха отображается в верхней части корпуса несколькими светодиодами. Имеется одна кнопка, используется она для сброса настроек Wi-Fi.

Отображать может как текущую погоду, так и прогноз на завтра. Прогноз получаем по API с сайта https://openweathermap.org/

Планировал подойти к проектированию со всей серьезностью, чтобы при сборке пришлось поменьше допиливать вручную, но получилось то, что получилось ¯\_(ツ)_/¯

Итак, проектируем.

Общий вид:

Разнесенный практически полностью:

Корпус печатаем на 3Д принтере из максимально дешевого пластика, т.к. жаба задушила купить килограмм нормального. Получаем вот такое (эта грань должна была быть прямой):

Работаем с тем, что есть.

Вклеиваем пластину под электронику:

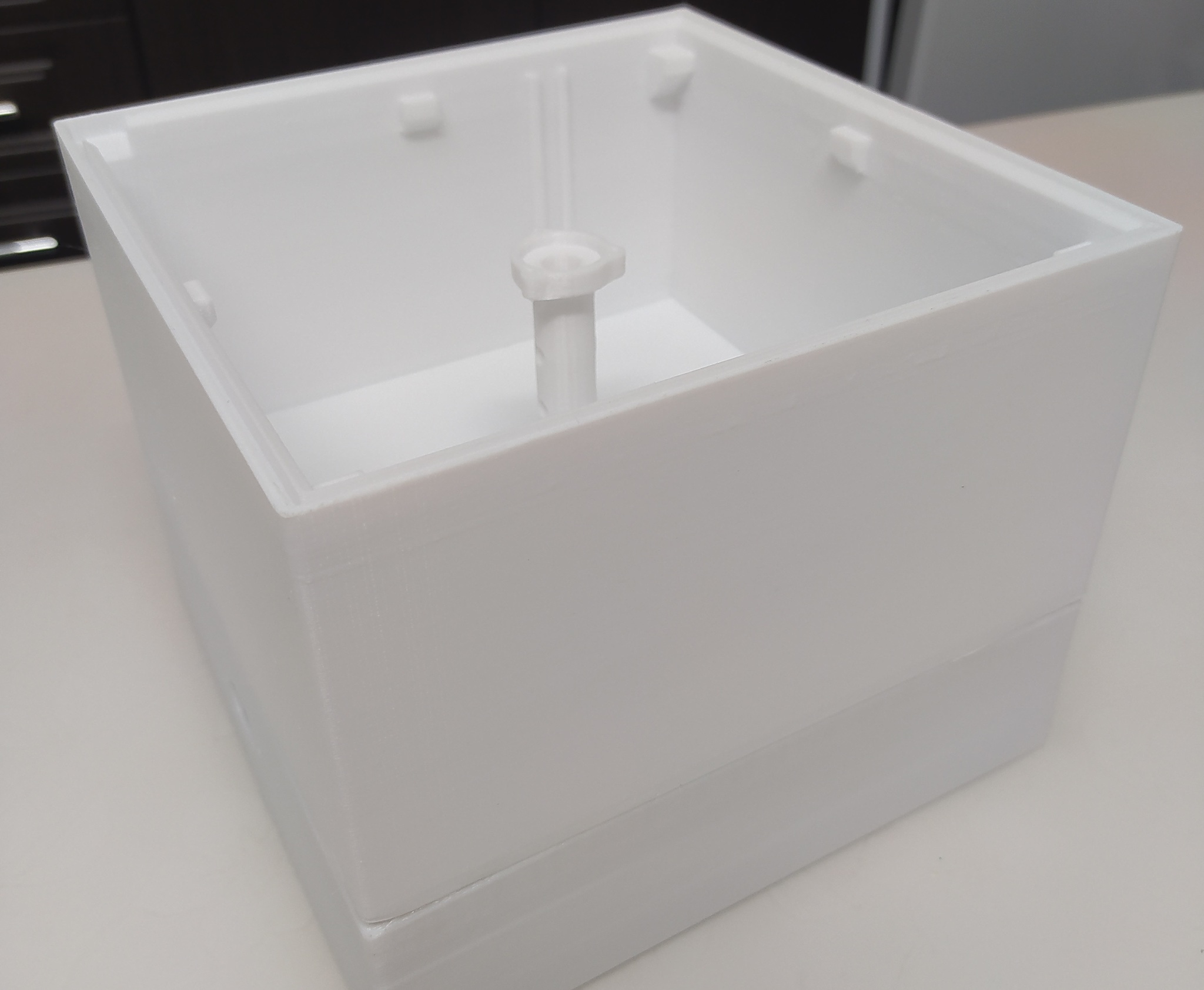

Склеиваем две составляющие нижней части корпуса:

Естественно получаем вот такие щели:

Придется шпатлевать. Ну да и ладно.

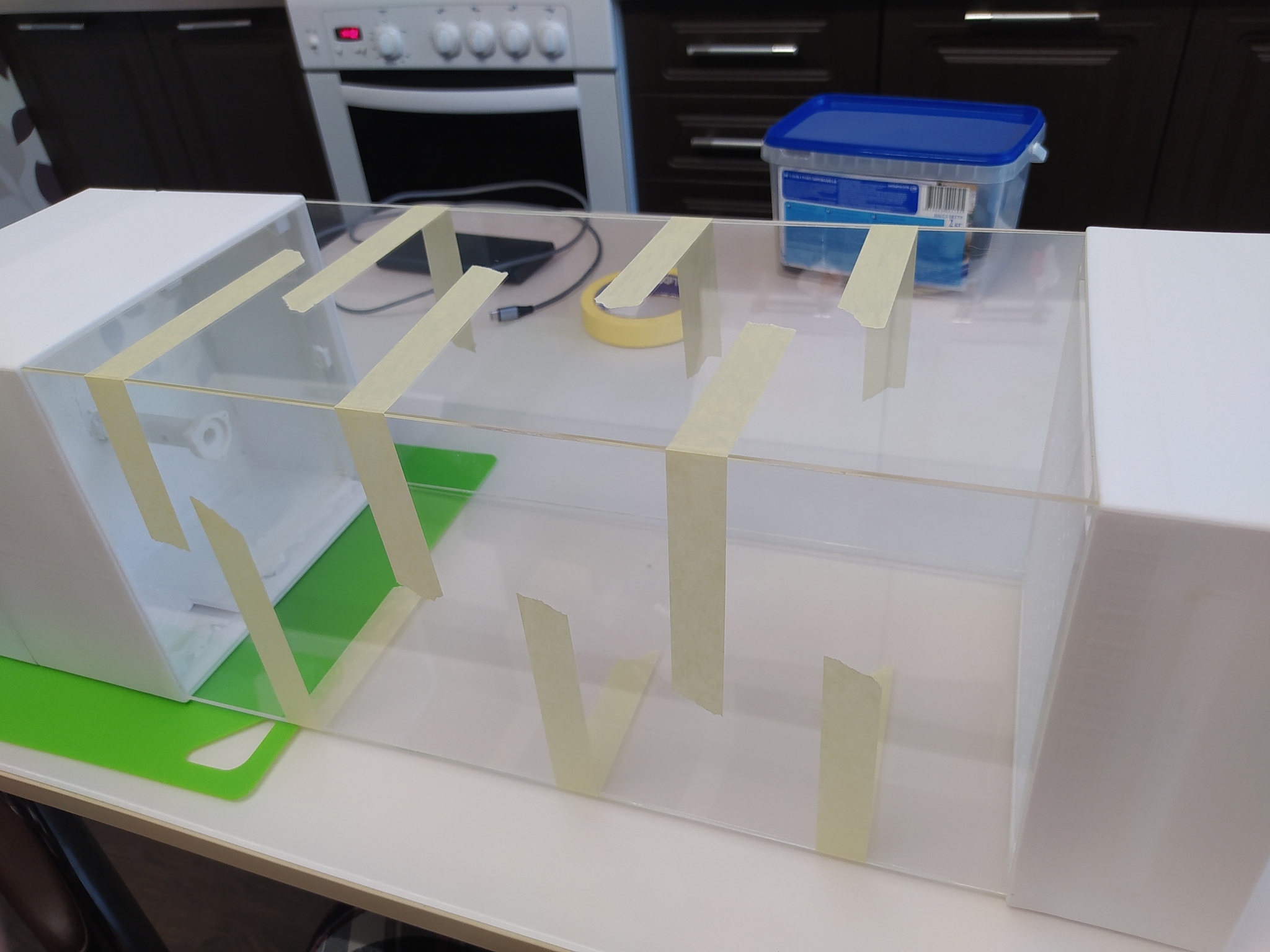

Примеряем и клеим прозрачную часть корпуса. Это оргстекло, клеил дихлорэтаном - результат более чем понравился, внешний вид и прочность приемлемые:

Как и говорил - корпус пришлось шпатлевать:

После покраски корпуса размещаем внутри все потроха. Нижняя часть:

И верхняя часть:

Светодиодную ленту клеим на алюминиевый профиль, укладываем в паз и заливаем эпоксидкой, т.к. она будет находиться внутри объема корпуса и работать должна при повышенной влажности:

Один из самых сложных моментов - протянуть из нижней части в верхнюю через алюминиевый профиль трубку для воды и провода:

Вот что имеем после окончательной сборки:

Ну и, собственно, можно запускать.

Туман / пасмурная погода:

Дождь:

Ясная погода:

И мое любимое - гроза:

В интерьер прибор этот вписался как нельзя лучше, наблюдение за ним успокаивает, да и в целом приятно иметь дома какую-то необычную вещь.

Жаль, что у автора оригинальной идеи не получилось наладить производство.

P.S. Боянометр показывает совпадение с комсомольскими значками на 77 % )
