Приветствую Вас, уважаемые Пикабушники. Не так давно, ко мне обратился Пикабушник с предложением купить у него, по смешной цене, две плашки оперативной памяти 8Gb DDR3. Т.к. мне они не нужны, с моей стороны последовал вопрос – а почему собственно он их продает? И тут я услышал, в очередной раз, историю покупки на Алиэкспресс. На просторах Али была найдена по хорошей цене (ценник мне не озвучили) оперативная память DDR3L 8Gb фирмы KLISSRE. Из названия понятно, что это «китайподвал» или же малоизвестная фирма, кто в курсе – подскажите. В догонку мне присылают фото

А китаец такой китаец, продал нашему брату DDR3 по цене DDR3L. Разница в цене конечно небольшая, но… Спор на Али был проигран, потому как видео распаковки посылки нет, негативный отзыв был оставлен. В итоге эти «плашки» у меня.

Начинаем изучать это чудо китайской промышленности.

Итак, RAM построена на микросхемах памяти SEC K4B4G0846E, а это у нас Самсунг или его дочка, не столь важно. «Гуглим» даташит на эту микросхему. И видим, что у данной микросхемы памяти есть поддержка как 1,35 вольт, так и 1,5 вольта.

А это означает, что вольтаж регулируется программно. Хорошо, в большинстве случаев, прошивка RAM зашита в микросхему памяти 24С02. Фото из интернета

«Гуглим» даташит на данную микросхему. Производитель не важен, распиновка у всех одинакова.

Итак, нас интересует VCC, DATA, CLOCK и GND, которые нужны для считывания и прошивки микросхемы памяти на программаторе. Достаем из хлама выпаянный разъем RAM

Не мудрствую и не лезу в схемы, просто прозваниваю мультиметром контакты на микросхеме 4,5,6,8 и смотрю на какие площадки они идут. Достаю программатор и на коленке спаиваю вот такую конструкцию. Да, выглядит смешно и не серьезно, но задача очень редкая, не тривиальная и вряд ли когда еще понадобится эта конструкция.

Кстати, в инете вполне за деньги продают переходники для этого действа. Итак, все готово. Считываем нашу «плашку»

«Плашка» считалась, значит мы все правильно спаяли. Теперь открываем прошивку в HEX редакторе и меняем вот по этому адресу значение «00» на «02»

Для понимания и расшифровки – значения меняющие варианты вольтажа RAM по данному адресу

02h - 1.35V/1.5V

03h - 1.35V

04h - 1.50 V/1.2x V

05h - 1.2x V

06h - 1.50 V/1.35 V/1.2x V

07h - 1.35 V/1.2x V

Теперь, мы поменяли значение в прошивке нашей оперативной памяти, прошиваем ее с этим изменением

Прошили нашу RAM. Вставляем в ноутбук и проверяем.

Все отлично. Компьютер видит нашу оперативную память адекватно. Проделываем все вышенаписанное для второй «плашки» RAM. Гоняем ОЗУ (MEMTest тоже прошел, фото забыл сделать)

Возвращаем RAM «счастливому» обладателю. Тесты пройдены, время показало, что проблем с RAM нет. Что нам этот случай показал? Очередное подтверждение – Али это лотерея и я категорически против заказа дорогих или важных электронных компонентов на данной площадке. Сам обжегся несколько раз и другим не советую. Видимо жить будет китаец, пока доверчивый люд покупать у него будет.

Данный пост писался дольше, чем переделывались «плашки». Повторюсь, все делалось на коленке, аккуратность не требовалась, задача одноразовая. И не все микросхемы памяти RAM поддерживают такой финт, а в некоторых «плашках» реализован «write protect», хотя это тоже проблема двух минут).

Нахожусь в Москве. Ремонт – хобби. Я не критикую ремонты других мастеров (кроме откровенных криворуков), у всех методы диагностики и ремонта разные – главное результат!

Для вопросов и пожеланий lucky2059@yandex.ru

Как то так! Всем добра!

Обратился ко мне Пикабушник за помощью в ремонте ноутбука. Первоначальные симптомы говорили о слетевшем БИОСе, ибо завис в нем и более не захотел включаться. И понес он его в сервис. Там, почему то, приговорили ШИМ (неизвестно какую), заказали ее и ждали некоторое время. ШИМ пришла, но якобы замена не помогла. «Чел» забрал ноут и принес его мне. ASUS N550JV

Фото с инета, не думал, что будет интересно, поэтому фоток мало. Подумал я – банально шить флешку БИОСа, но я ошибся.

Итак перед нами ноутбук под названием ASUS N550JV. Core i7 четвертого поколения, матрица 1920х1080 и видео NVIDIA GeForce GT 750M. Расчехляем отвертку, разбираем и начинаем визуальный осмотр.

Я долго искал ШИМ, который менял СЦ. Не нашел. Чем больше я осматривал плату, тем сильнее мои волосы на затылке выпрямлялись. Я не буду приводить сейчас все эпитеты, которые мне тогда пришли на ум. Зачем нужно было это все делать??? Подозрение было, что плату кинули в клетку с обезьянами. Теперь по порядку.

Находим на плате микросхему БИОСа. Осматриваем обвязку. Таааак. Снимали флеш феном, сдули «резюк». Хорошо, бывает.

Смотрим boardview.

Резистор на 15 Ом, находим в донорах и запаиваем. Считываем флешку, находим область DMI в HEX редакторе и видим, что записан дамп от чужого аппарата. Серийный номер аппарата не совпадает, серийный номер WIN8 скомпрометирован (т.е. тоже чужой). Шили дамп и не заморочились переносом серийников. Хорошо, «сервисмен» поленился в редактор, бывает.

Осматриваем дальше плату. Вот в этом месте «сервисмен» похоже чихнул с отверткой в руках

Видим, что снесены элементы, порвана контактная площадка. С натяжкой – бывааааает. Может день не задался, может потолок обрушился. Хорошо, не будем гнать на сервис, форс-мажор никто не отменял. Но…

Теперь переходим к главному. Напоминаю, что ноутбук сдавали в СЦ на перепрошивку БИОС. Смотрим фото видеочипа

Вроде все хорошо с ним, следов прогрева нет, текстолит имеет нормальный цвет, сколов кристалла нет. Более внимательные заметят, что компаунд отсутствует – это сигнал. Еще более внимательные увидят ситуацию посерьезней. Другой ракурс

Да как так-то??? Вы реально отверткой видеочип хотели снять? Второй вопрос – ЗАЧЕМ?

Вы думаете, что хуже уже не будет? Да, я также ошибался, как и Вы. А теперь «наберите побольше воздуха» (с)

Микросхема видеопамяти оторвана от платы и приклеена на суперклей. Здорово, да? Уххх, веселуха от СЦ.

Берем нервы в узду и начинаем частично восстанавливать плату. Начнем со снесенных элементов. Залуживаем поврежденные контакты, восстанавливаем поврежденную контактную площадку. Заливаем UV лаком наш проводочек

С доноров припаиваем отсутствующие элементы

По итогу получаем результат

Красиво, в меру аккуратно. Шьём БИОС инженерным дампом на программаторе

Попытаемся запустить аппарат. Старт есть, заставка есть. Устанавливаем на тестовый HDD WIN8, затем накатываем драйвера с официального сайта. Получаем ожидаемый бонус «код 43» на устройстве «видеокарта»

Этого следовало ожидать после всех издевательств над платой и в частности видеокарты.

Теперь пишем Пикабушнику, высылаем все фотографии. Было предложено два варианта. Попытка восстановления платы, с покупкой и заменой видеочипа, восстановлением контактов под ним, снятие микросхемы памяти, замена ее и восстановление текстолита под ней. Зная последствия «суперклея», вероятность положительного исхода маловероятна. Второй вариант – отключить дискретную видеокарту на аппаратном уровне. Чтобы уложиться в адекватный бюджет, был выбран вариант – перевести плату в UMA (отключение дискретной видеокарты).

Открываем снова Boardview, находим ШИМ управления питанием видеокарты. Нам необходимо снять питание с этого ШИМ.

Питание приходит на 21ю ножку через резистор PR8503. Выпаиваем этот резистор. На данной версии платы такой «финт» позволителен, поэтому загружаемся снова

Дискретная видеокарта отсутствует, в наличии только интегрированная Intel, что нам и требовалось. Далее гоняем ноутбук в тестовых ПО, стресс тесты. Все ок, радуемся

Вот такое сегодня будет повествование. Зашел ноутбук в СЦ полуживым – вышел «инвалид». Я не гребу все СЦ под одну гребенку, есть очень грамотные и высококлассные, но их очень мало. Как их найти? – только методом проб и ошибок, через знакомых. Не верьте рекламе.

Я всегда говорю - у всех методы диагностики и ремонта разные, но данный случай вышел за рамки разумного.

Ремонтирую только ноутбуки. Уточню регион - Москва.

Для вопросов и пожеланий: lucky2059@yandex.ru

Как то так! Адекватных Вам СЦ, удачи и добра!

Спасибо моим подписчикам, которые ждали этого поста. Затянул с постом, ибо забегался. И аппарат уже выдан давно. Было много ремонтов, но все были не интересны. Но постараюсь выделить один ремонт, по моему мнению он интересен. Интересен не «типовухой», поэтому пост.

Итак, ко мне обратился Пикабушник с просьбой починить ноутбук. Вот этот красавец

Фото вышло по домашнему, ибо чиню дома на досуге) Отдавали мастеру на ремонт, он поменял сгоревший ШИМ «дежурки» и сдался, и вернул ноутбук без ремонта. И, ноутбук у меня.

Итак, перед нами чудо под названием DNS TWC-N13P-GT. Не будем спорить про достоинства и фирму; начинка достойная!

Разбираем пациента, ищем производителя материнской платы.

Плата Quanta TWC, известный и надежный производитель и схемы в основном в свободном доступе. Видим, что предыдущий мастер восстановил прогоревший контакт и поменял ШИМ «дежурки».

Сделано аккуратно, оставим так. Смотрим сопротивление на дросселях 3 и 5 вольт. По 5 вольтам у нас КЗ (короткое замыкание)

Выпаиваем дроссель, убеждаемся, что КЗ не со стороны дежурки и подаем на контакт дросселя 3 вольта, 1 Ампер. Ищем, что греется и что дает КЗ. А вот и виновник U14 – коммутатор питания USB. Снимаем его.

Теперь сопротивление пришло в норму, запаиваем дроссель на место и подключаем нашу «мамку» к ЛБП. И тишинааааа. Питание на дежурку 19В не приходит, а это как раз восстановленный контакт на ШИМе. Лезем снова в схему и смотрим.

Питание ШИМ – 16 нога, идем по цепочке и ищем куда же пропал наш VIN. PC190 – питания нет, PR200 – есть 19V. Мистика. Да нет не мистика, вероятно до меня паяли не допаяли, может при КЗ при высоких токах подгорело под токовым резистором.

Пропаиваем его хорошенько и убеждаемся, что питание на ШИМ «дежурки» восстановилось.

Есть 3 и 5 вольт на кнопке включения тоже появилось 3 вольта. Первое включение после ремонта КЗ всегда делаю без периферии, снимаю все (до начала ремонта): процессор, озу, wi-fi модуль, дабы если КЗ не ушло полностью, не загубить что-то из этого. Итак, включаю материнскую плату. Есть запуск, но потребление слишком высокое и тут я обжег палец. Кипятится теперь ШИМ процессора.

NCP6132B отбыл в мир иной. Меняем его.

Снова подключаем к ЛБП нашу материнскую плату. Потребление пришло в норму, пора делать тестовый запуск, не забыв припаять новый коммутатор питания USB. Чистим систему охлаждения, меняем термопасту. Картинка есть, это радует. Собираем компьютер и тестируем его «бубликом», аидой, проверяем заряжается ли АКБ и т.д.

С аппаратом все нормально, все тесты прошли. Радуемся удачному ремонту и радуем хозяина ноутбука.

Итак. Ремонт затянулся на несколько дней (заказ з/ч), плюс не всегда было время. На этой материнке мы собрали три неисправности. Непропай, сгоревший коммутатор, сгоревший ШИМ процессора. Не стал считать и описывать попутное восстановление снесенных конденсаторов (2-3 штуки). Кстати один из сгоревших конденсаторов можно увидеть на втором фото).

Я не критикую ремонты других мастеров. У всех методы диагностики и ремонта разные. Главное результат. Ремонтирую только ноутбуки. Уточню регион - Москва.

Для вопросов и пожеланий: lucky2059@yandex.ru

Как то так! Всем удачи и добра!

Всем доброго времени суток. Сегодня будет пост о ремонте ноутбука Toshiba L850D. Изначально у этого аппарат вышла из строя видеокарта (AMD Radeon 7610M). Неисправность типовая и лечится заменой. Но если бы было все так просто, то поста не было бы. В сервисе товарищу ожидаемо предложили поменять всю материнскую плату, за неадекватную стоимость. Мы же будем ремонтировать на компонентном уровне. Итак попал мне в руки аппарат уже не включающимся, т.е. вообще нет реакции на кнопку включения.

Вот такой красавец. Разбираем и достаем материнку.

Замеры основных ключей и сопротивлений не стал фотографировать, не с руки да и по времени заняло минуту. Все в норме. Начнем с самого простого - сброс БИОСа. Вытащил батарею БИОСа и замкнул контакты на 5-10 секунд. Аппарат стал включаться, но имеем циклический перезагруз. Шьем БИОС на программаторе, т.к. на сброс реакция есть. Спаиваем микросхему БИОСа с матери и в программатор ее. Шьем и оппаньки

А у нас оказывается умерла микросхема БИОС. Роемся в закромах, находим такую же м/с и шьем ее

Все отлично, запаиваем ее на место. Аппарат начал нормально включаться, пошла инициализация. Но картинки нет, значит видеокарта мертва. В данной платформе используется две видеокарты. Встроенная в процессор AMD Radeon HD7520G и дискретная AMD Radeon HD7610M. Поэтому, чтобы быть уверенным на 100%, что дискретка мертва, отключаем ее аппаратно и пробуем запустить материнку без нее.

Есть картинка. Ну что ж, выпаиваем этот видеочип

Фоток оборудования нет, т.к. ремонт производился по несколько подходов и часто забывал фотографировать.

Маркировка нашего чипа 216-0810028, заказываем его, ждем пару дней курьера. Итак, видеочип на руках

Cушим его при 100 градусах и запаиваем на нашу материнку, не забыв вернуть питания видеочипа как было. И радуемся, что появилось изображение. Дабы убедиться в полной работоспособности видеокарты, накатываю Windows 7 со всеми драйверами. Ииииии. Бинго!

После установки драйверов на видео мы получили отличный синенький экран. Я победитель по жизни и выиграл в лотерею - "Поменял видеочип - отреболь видеопамять"). Да это тоже типовая неисправность у этой платформы, у меня встречается один раз из десяти. Я считаю, и не только я, это заводской дефект пайки. От нагрева при замене чипа видимо отходит одна из банок. Хотя бывал отвал микросхемы видеопамяти и при живой видеокарте.  Ладно, приступаем к делу и сдуваем все 8 банок. На фото уже отреболенные

Запаиваем их на место. Пробуем загрузиться. И наш "синий экран смерти" ушел. "Винда" штатно загрузилась. Для проверки запускаем "бублик" (Furmark) и гоняем видеокарту 30 минут

Ну что ж. Радуемся удачному ремонту, радуем хозяина о удаче и бонусом меняем сломанный разъем наушников (привет закрома)

Чистим систему охлаждения, мажем свежую термопасту. Собираем ноутбук, еще раз проверяем его работоспособность в собранном виде. Все работает отлично и отдаем радостному хозяину.

Итак подытожим. Ремонт затянулся на несколько дней (заказ з/ч). На этой материнке мы собрали три неисправности - две из них типовые. Количество фото попытался компенсировать текстом, да и упор был на описание типовых неисправностей на этой платформе (plac/csac dsc rev 2.1).

Я не критикую ремонты других мастеров. У всех методы диагностики и ремонта разные. Главное результат. Ремонтирую только ноутбуки. Уточню регион - Москва.

Как то так! Всем удачи и добра!

Категорически всех приветствую. Затянул с постом и отзыв вышел раньше чем пост о ремонте :)

https://pikabu.ru/story/o_moey_krivorukosti_mastere_s_zoloty...

Итак начнем. Листаю я вечерком пикабушечку и натыкаюсь на отчаянный пост, с просьбой о помощи. Уважаемому @Ezhkolyuchiy не повезло при сборке ноута после замены оперативной памяти. Металлический фиксатор шлейфа АКБ соскочил и коротнул детали на материнке. Ну не повезло, бывает :) После чего материнка стала издавать писк и больше не включилась. Случай показался интересным, зрачки расширились, появился зуд в руках. Предложил свою посильную помощь в излечении  этого чуда.

Списались, встретились. Так как остальные части ноутбука мне не интересны, получил я в руки только материнскую плату. Asus X553Ma. Бюджетный аппарат построенный на так называемом "комбайне" Intel Celeron N2830. Это однокристальный чип, который совмещает в себе процессор, хаб (южный мост, северный мост) и видеокарту.

Картинка с инета. Да и мрут они очень часто. Но сегодня речь не о нем.

Ремонт всегда начинаю с тщательного визуального осмотра. Наличие явно сгоревших, сколотых, либо снесенных элементов помогает локализовать неисправность. Но это не наш случай - визуально все отлично. Т.к. материнка не включается, а писк говорит о КЗ (короткое замыкание) на плате, не мучаю ШИМы, ключи и поэтому пока не подключаю к ЛБП. Перехожу к второму этапу диагностики - уже с применением мультиметра. Проверку "невключаек" всегда начинаю с входных ключей, ключ на батарею, ключи на шим дежурки. Все ок - и это уже радует. Далее проверяем сопротивления на основных дросселях, тоже в норме. Не стал фотографировать, процедура заняла от силы минуту.

Итак, имеем, что имеем, т.е. кз у нас не типовое. Двигаемся далее. Частенько прозваниваю обвязку мультиконтроллера и в данном случае мне повезло. Несколько керамических кондесаторов звонятся на землю, если быть точнее, то одна сторона 0 Ом (это земля), а вот вторая, которая уже идет на пин мульта имеет 1,1 Ом. Уже что-то проясняется.

Со схемами на Асус беда, но есть BoardView, так что смотрим туда.

Итак, видим, что у нас кз по +3VA_EC, сопротивление 1 Ом (считай кз) не должно быть. Кажется мы нашли виновника.

Мультиконтроллер IT8985E собственной персоной. Снимаем его

Проверяем снова сопротивление на плате

100 КОм, значит мы были правы. Мультиконтроллер отбыл в мир иной. Данный "мульт" имеет собственную прошивку, но нам повезло на этой материнке он самопрошиваемый, т.е. после сброса биоса при подаче питания, мульт шьется основным биосом. И можно ставить новый не беспокоясь о прошивке. Ставим, и проверяем снова сопротивление.

Все пришло в норму. При замене мульта не забываем про ревизию. В нашем случае IT8985 AXA, поменяли на такой же AXA. Не буду вдаваться в подробности взаимозаменяемости.

Вот теперь настало время включить плату. Подцепили к ЛБП, есть автостарт (без батареи биоса и АКБ, асусы стартуют сами). Замеряем дежурку

Дежурные 3,3В и 5В есть. Ремонт закончен, на мониторе видим

Дата и время сбились, т.к. сбросился биос при отсутствии питания. Проверяем заряжается ли АКБ - подключаем выключенную мать с АКБ к ЛБП

0,8А. С зарядкой АКБ все в порядке. И звоним уважаемому @Ezhkolyuchiy и радуем вестью, что аппарат починен.

Вот такой ремонт ноутбука пикабушника пикабушником случился на днях. Я подозревал, что ремонт будет интересный, но банально мульт, и для многих такой ремонт считается простым. Что есть, то есть. Зато помогли пикабушнику и получили плюс в карму.

Не мониторил стоимость материнской платы на рынке. В СЦ вероятно предложили бы только замену всей материнки. В нашем случае стоимость мультиконтроллера с доставкой 1000 рублей.

Я стараюсь не вмешиваться в обсуждения ремонтов других мастеров. У всех методы диагностики и ремонта разные. Главное результат.

Ноутбук собран и отдан. Всем удачи и добра! :)

Примерно год назад, мне привезли пауербанк известного китайского производителя. При попытке заряда телефона "банка" подыхала через 10%. Забросил в ящик и забыл. Недавно приехал мне USB тестер

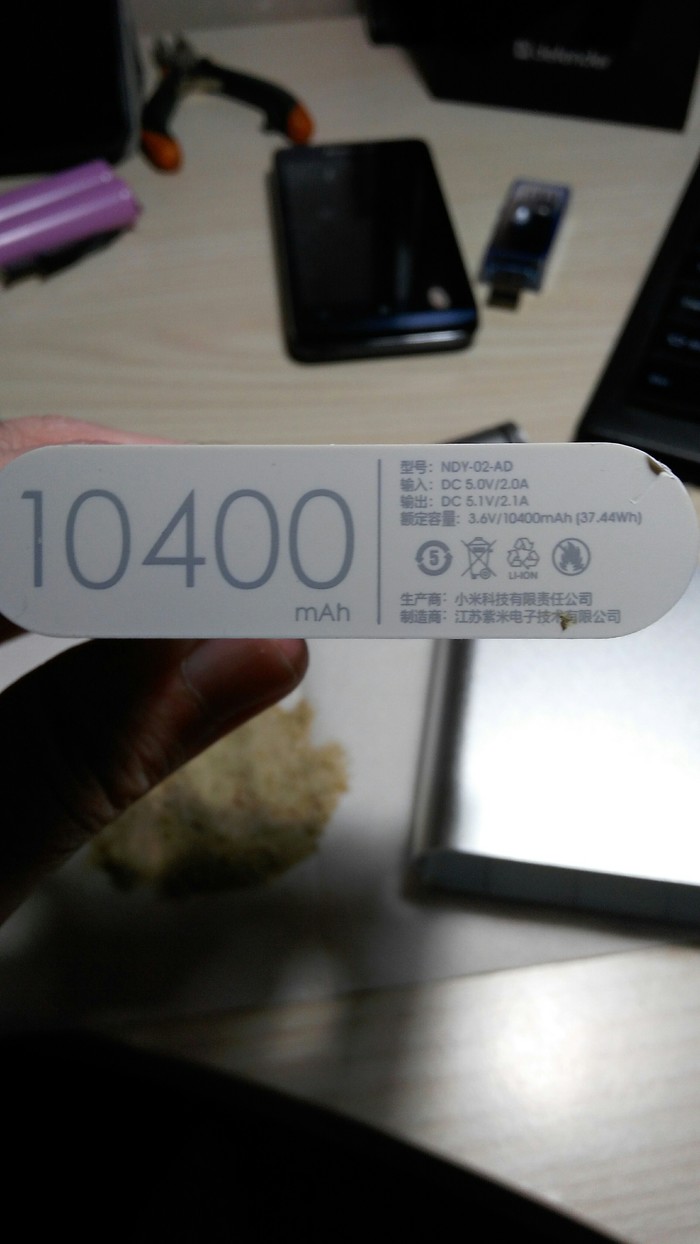

Замерив тестером ёмкость "банки", увидел всего 1700mAh вместо заявленных 10400. Ну что же, давайте разберем это чудо из Поднебесной. Внутри ожидаемо лежали 4 батареи формата 18650 без маркировки

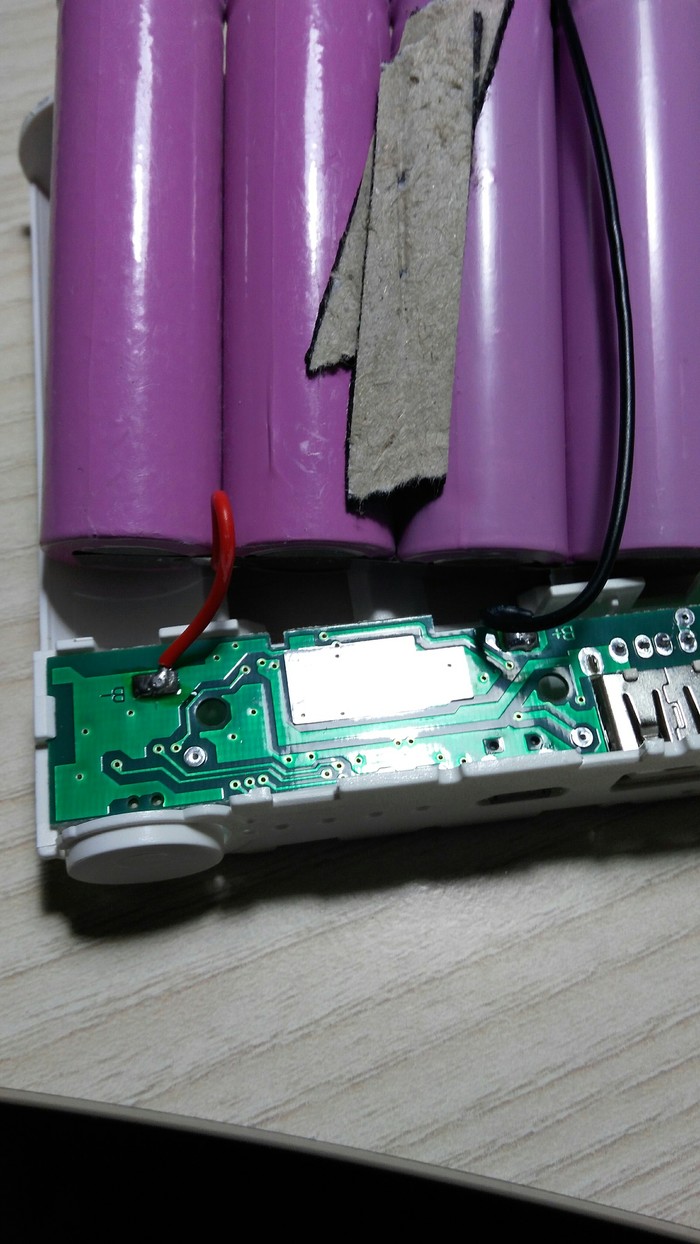

Из них две оказались с подозрительным шуршанием. В голову закрались догадки. Разбираем батарею. Ииииии

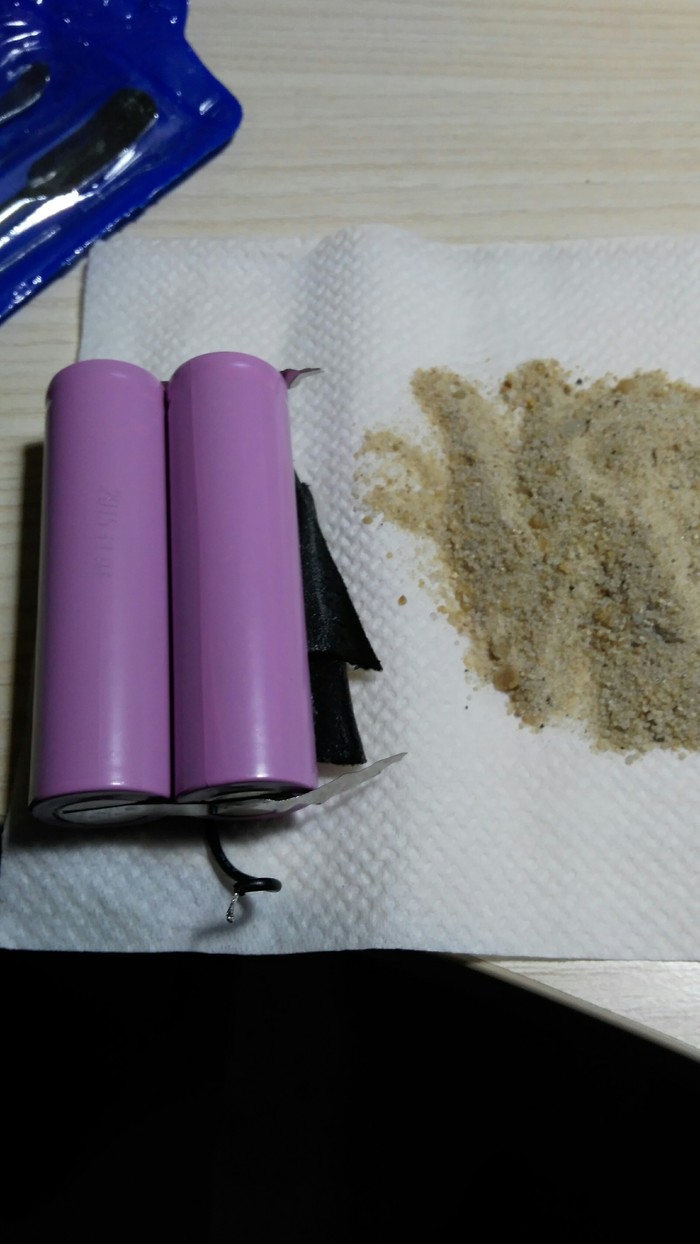

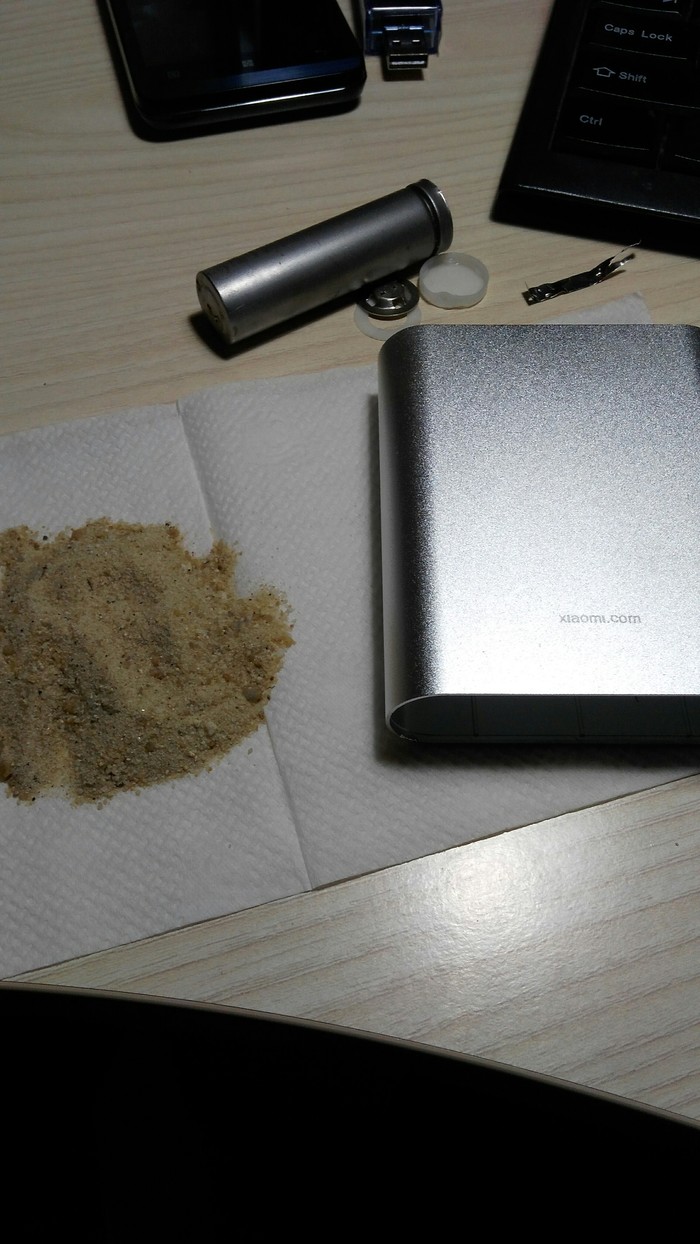

Высыпаем превосходный песочек с берегов Китайского моря) Вот так китайцы подделывают сами себя.

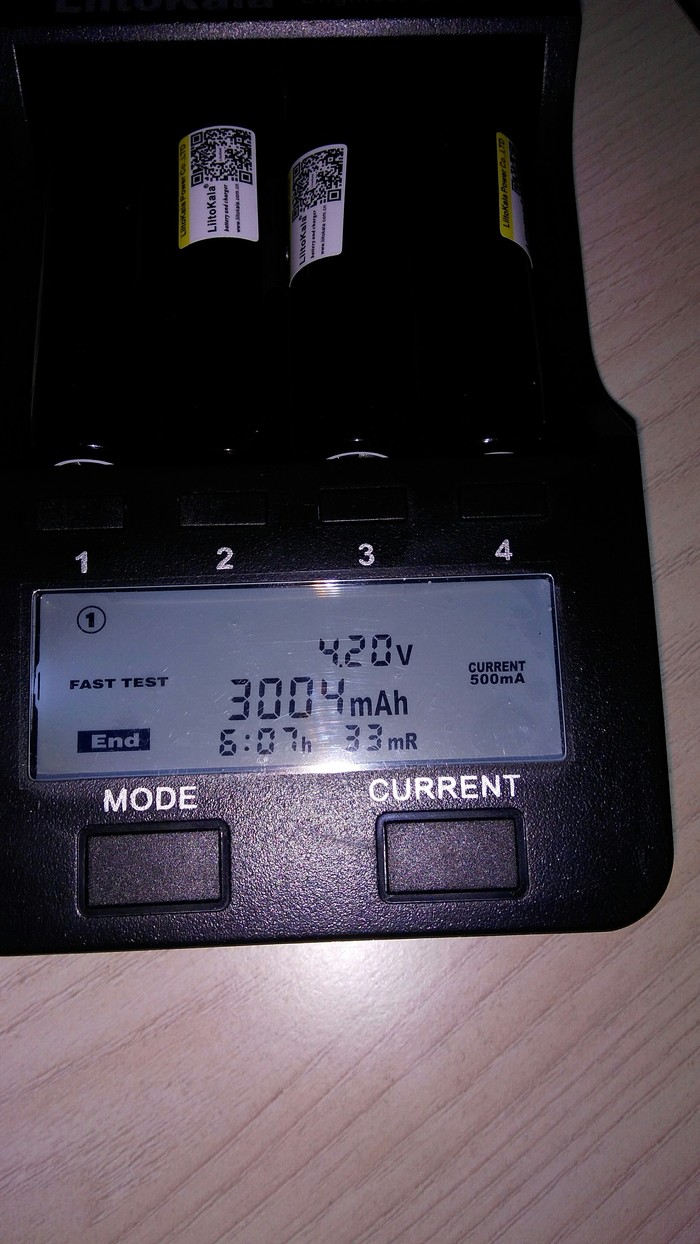

В дальнейшем заказал 4 АКБ формата 18650 на известной торговой площадке. Обещанная ёмкость 3000-3500mAh

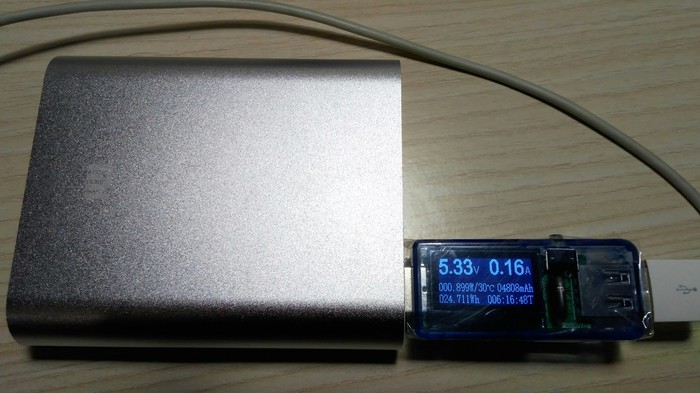

Замеры подтвердили. И вставляем в рапотрашенный корпус. Фотки сборки не делал, забыл) На данный момент заряжается уже третий телефон

Резюмируя скажу, не обошло китайское "качество" и меня. Владельцы пауербанок, потрясите свои устройства, может и у вас есть частичка заморского пляжа дома)
"Банка" моя, за качество фото не пинайте, Леново лучше не может)
