Всем привет, сегодня у нас в ремонте BS2, с проблемой не заряжается. При подключении зарядного устройства наблюдаем короткое замыкание. Нагреваем аппарат минут 5-10 при 75 градусах и цепляемся присоской и чутка тянем чтоб приподнять дисплей

Идем к низу сильно не приподнимая дисплей, так как с левой стороны с боку находится шлейф дисплея

Отгибаем дисплей влево и вот мы его уже видим коннектор и шлейф дисплея.  Выкручиваем винт прижимной пластины (на фото не показана) и отстегиваем дисплей

Далее выкручиваем винты крепления рамы. Винты есть двух типов, запоминаем ихнее расположение

И вот перед нами внутренности аппарата. Как видим аппарат состоит из двух плат которые соединены между собой шлейфами. Отстегнем их. Кстати АКБ коннектится как раз к нижней плате. Конектор зарядки находится на отдельном шлейфе который идет на основную плату и через еще конектор присоеденяется на нижнюю плату (на фото отмечено белым кружком) Красный это шлейф зарядки + - 5В

Достаем ее и проверяем не виноват ли сам коннектор зарядки. Но с ним все ок.  Снимем экран

Чувствуем запах гари, и глядя в микроскоп видим виновника, это защитный диод по разьему

Выпаиваем его, проверяем без него тестером на наличие КЗ. Все хорошо. Находим такой же диод (в моем случае я его снял с нижней платы redmi note5).  Запаиваем, даем остыть плате  и бежим проверять. Коннектим все шлейфа подключаем зарядное устройство и получаем полное разочарование,  так как при подключении ЗУ потребление по нолям. И вот тут я не заметил одну важную деталь, рядом с этим диодом находится контролер питания PM8150, который оказался залит компаундом так что даже не видно. Пришлось отпаивать экран полностью а с ним следом отощел и чаржер SMB3190 (на фото вверху)

Зачищаем плату от припоя и накатываем микросхемы. И устанавливаем их на плату. Фотографии накатанных шаров я думаю тут много раз все видели поэтому я их не показываю :)

Собираем в корпус и проверяемю Видим запуск аппарата и нормальное потребление тока 1,4 А.

Запаиваем экран на место и после отчистки платы от флюса наносим чутка термопасты на микросхемы и закрываем экраном.

Далее после установки рамы прикручиваем ее. Наносим клей по периметру и  присоединяем дисплей и прикручиваем  прижимную пластину.

Немного держим дисплей на весу чтоб клей чутка подсох.

Прижимаем дисплей и как обычно на резиночки

После подчищаем остатки клея что выдавились и отдаем клиенту аппарат. Всем пока

Добрый день. Сегодня у нас на ремонте робот пылесос, который отказывается ехать и постоянно говорит ошибка 4. В приложении MiHome сообщается что ошибка датчика перепада высоты. И пылесос думает что он не соприкасается с полом

Ну чтож приступим к разбору и выявлении неисправности. Для начала отщелкнем пластиковую крышку, чтоб иметь возможность снять лидар и крышку

Откручивая винты (не забываем про белые заглушки снимаем пластик.

Открутив лидар вытягиваем его

Переворачиваем пылесос и начинаем выкручивать винты подвижной передней части и крышки на дне

Сняв крышки открывается аккумулятор и двигатели

Отсоединяем аккумулятор под ним винт и откручиваем винты крепления двигателей, левый и правый и моторчик боковой щеточки и механизма основной  щетки, так как под ними винты тоже спрятаны

После этого аккуратно переворачиваем его и снимаем верхнюю крышку и перед нами открывается его внутренний мир :)

На фото видим что весь передок у него сплошные датчики, датчики высоты которые нас интересуют находятся на одном шлейфе проводов, отдельно правый и левый. Откручиваем плату не забыв отстегнуть все коннектора. Чтоб извлечь из корпуса датчики необходимо немного чем нибудь отодвинуть защелку и выдавить пальцем датчик

Мне немного повезло что было от куда взять для диагностики неисправности запчасти.

Итак левая  сторона

Но подкинув ее ошибка осталась. Перешел к правой стороне.

ошибка пропала и пылесос зашумел турбиной и начал позиционироваться. Теперь  приступаем к нормальной укладке всех проводов в свои места

Прикручиваем плату, присоединяем все конекторы, тщательно проверяем что все подключено и приступаем к  сборке аппарата в обратной последовательности. Отправляем подзарядится и в путь убирать

Всем привет. Сегодня у нас в ремонте часы.

Итак проблема у многих часов данной марки состоит в том что не работают датчики, или часть их, не считают шаги и не работает бароальтиметр. Разбираем выкрутив 4 винта и акуратно поднимаем крышку чтоб не порвать шлейф пульсомера

Поддевая лопаткой отстегиваем шлейф дисплея достаем раму с платой и отворачиваем шлейфики кнопок чтобы винимая плату их не порвать.

Итак перед нами плата и интересующая нас  микросхема на ней BCM47758, это сенсорхаб.

Ложим плату на подогрев и чтоб основное не перегревать снимем ее при помощи паяльника градусов так на 300 с каплей припоя и чутка воздуха очень быстро снимаем ее

Далее по старинке оплеточкой чик чик :) припойчик собрали и микросхему обязательно перекатать на свинцовосодержащий припой (так она быстрее запаяеться. Запаиваем микросхему. Остужуем плату и собираем в обратном порядке. Проверяем. Все вернулось и заработало нормально. Чуть потестим и отдадим клиенту

Всем здрасте. Сегодня у нас очередной ремонт в стиле ХЗ что это может быть :) Итак проблема с аппаратом имеет следующий характер : во время звонка после ответа микрофон не работает (тишина) если в него сильно дуть то звонящему слышно шорох, примерно через секунд 10 раздается сильный писк в разговорном динамике и у звонящего его тоже слышно и постепенно начинает работать микрофон. Фото разбора нет или было в предыдуших постах про данную модель. Достаем плату и смотрим на нее, смотрим и смотрим.

Забыл сказать что с такой же одинаковой проблемой был сразу и обычный Note 8. С рабочего аппарата (у которого другие проблемы) был подкинут межплатный шлейф и нижняя плата. Также с аппаратов с неисправностью были подкинуты эти запчасти в другой аппарат. Проблема не в них. После этого я выпаял микрофон и решил прозвонить выводы под контролеры питания  PM и PMI, думая что звук  как например в Note5 завязан на PMI, но увы. Искал инфо и нащел фото платы с описанием микросхем на ней. И от оно чудо, под экраном левее процессора (де стрелка) установлен кодек, а под ним усилитель динамика. Итак отпаиваем

Ближе в микроскоп

Итак WCD9370. Отпаиваем и зачищаем контакты. Кстати снимаю я микросхему в быстром режиме так как рядом процессор на компаунде. Паяльник температура побольше, капля припоя на жало и прикасаясь к микросхеме греем и феном чутка подогреваем и в общем то усьо. В моем случае для таких процедур всегда работает паяльник 320 условных температурных единиц фен 250 :)

Подготавливаем микру, трафарет - паста - втираем- держим пинцетом и греем. В моем случае было откуда снять (Note 8 и Mi9t)

Результат

Запаиваем и проверяем. После проверки незабываем экран запаять. В моем случае данная процедура устранила дефекты на обоих аппаратах. Два дня тесты, сбоев в работе микрофона не обнаружено. Финишно собираем аппарат и отдаем.

Всем удачных и интересных ремонтов. До новых встреч. (в возможных дубликатах показывало картинки голых задниц :)

Всем здасте. Имеем апарат который не включается и на зарядке ничего не потребляет. Разбираем подключаем к блоку и апарат стартует но на зарядку не реагирует никак. На батарее 3.4 Вольта. заметил одну особенность что если нажать на кнопку включения при выключеном апарате и установленым кабелем то потребление от зарядки может скакануть до 90 мА а если подержать кнопку дольше то 460 мА и апарат запускается до индикатора батареи. Скажу сразу шлейф с разьемом подкинул в первую очередь и проблема не в них. Снимаем плату и смотрим на нее, с одной стороны экран сьемный

С этой стороны нам пока ничего не интересно, отпаиваем экран с обратной стороны

Тут есть две интересующие нас микросхемы, pmi632 и ovp защита ET9552.

Вот она

Если неисправна вторая то симптомы схожи, отпаиваем ее

И снимаем с донора и накатуем ее

Ставим иииии, нихера мимо :) ситуация не изменилась :( но пока расстраиваца не будем.

Отпаиваем контролер и читстим плату

Накатуем

Ставим. Как остыла плата проверяем. Фотал уже как почти зарядка завершилась а ток потребления на заряде в начале был  1.5 А

Всем добра.

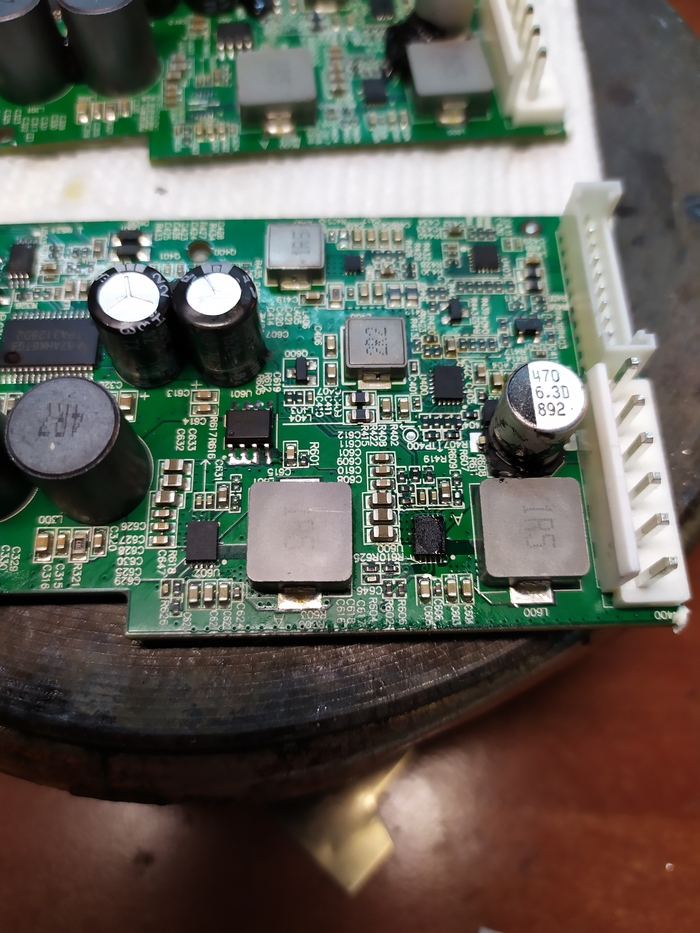

Итак есть колонка или портативный динамик как его называют. Симптоматика такая ,включается, индикатор загорается через секунд пять тухнет и выключается колонка. Коннекта к ней нет. Фото с разбором не делал так как их в сети полно. Проблема главная в том что толком инфы на них я не находил так что приходится разбираться методом тыка. После разбора видим плату, Вот она :)

Так получилось что у меня было с чем сравнить (такая же колонка только симптомы другие) Так вот на плате в центре усилитель TPA3128D2, на выводах 17, 18, 19 его питания измерил сопротивление оно составило 168 Ом. На другой плате 530 Ом. Хм подумал йа возможно усилок по питанию вышел из строя. Но решил прозвонить куда эти выводы звонятся еще, а звонятся они на затвор  мосфета ME4435, на картинке белым выделен.

Выпаял его и замерил сопротивление. Усилок оказался живой, Значит кто - то виноват тот кто формирует питание усилителя, а формируют его две микросхемы MP3431 (повышающие преобразователи) на картинке желтым , которые включены паралельно. Выпаяваю обе

и замеряем на самой микросхеме вывод выхода относительно вывода массы первый:

Второй:

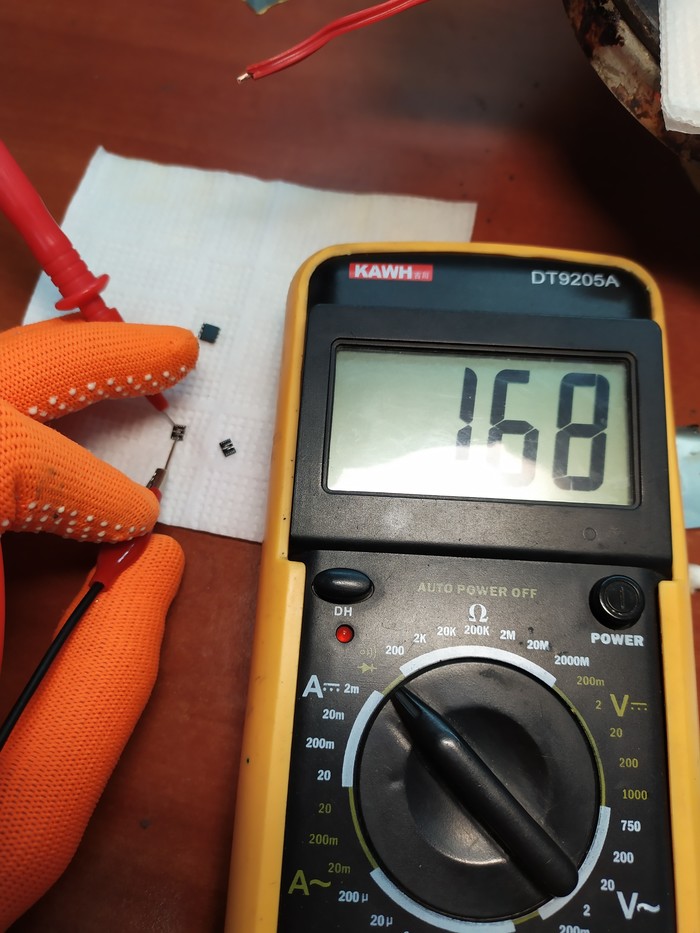

Хоба 168 Ом. Виновниг найден. Меняем на новый и запаиваем его и все что сняли

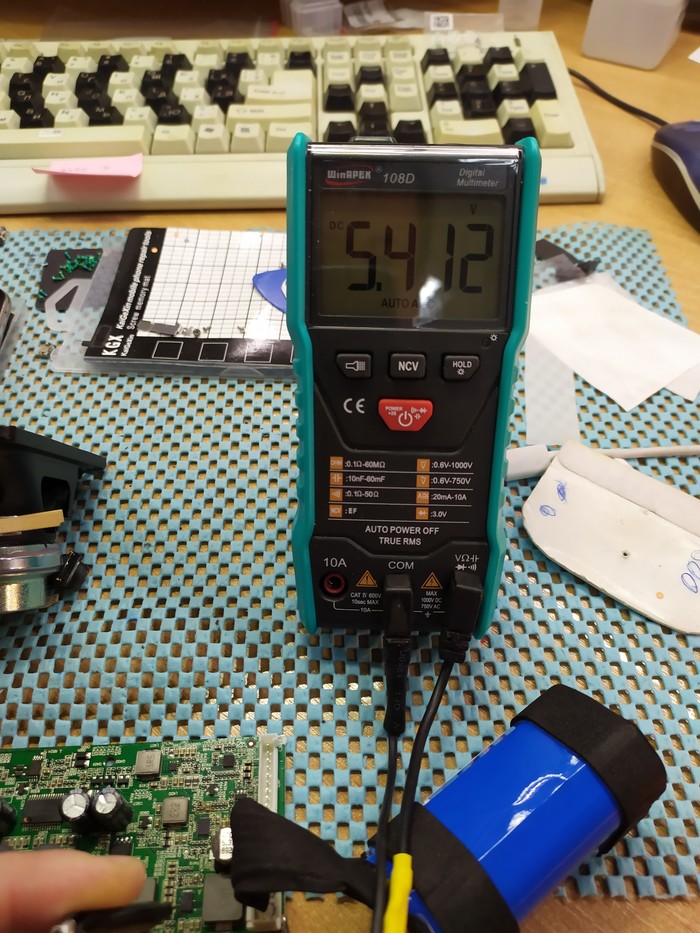

Проверил после того как остыла плата напряжения на выходе микросхем 5,4 Вольта при включении

После навесной сборки и запуска звук появился и коннект тоже

Сборку фотографировать не буду :) Ни обижайтесь

Имеем апарат, как обычно само по себе ниче не делали. Но мы то знаем что на все есть причина.

Разбираем и отпаиваем экран. Нас интересует контролер питания PM8953. Из моего предыдущего поста знаем что у него есть аналог и обвязка такая же.

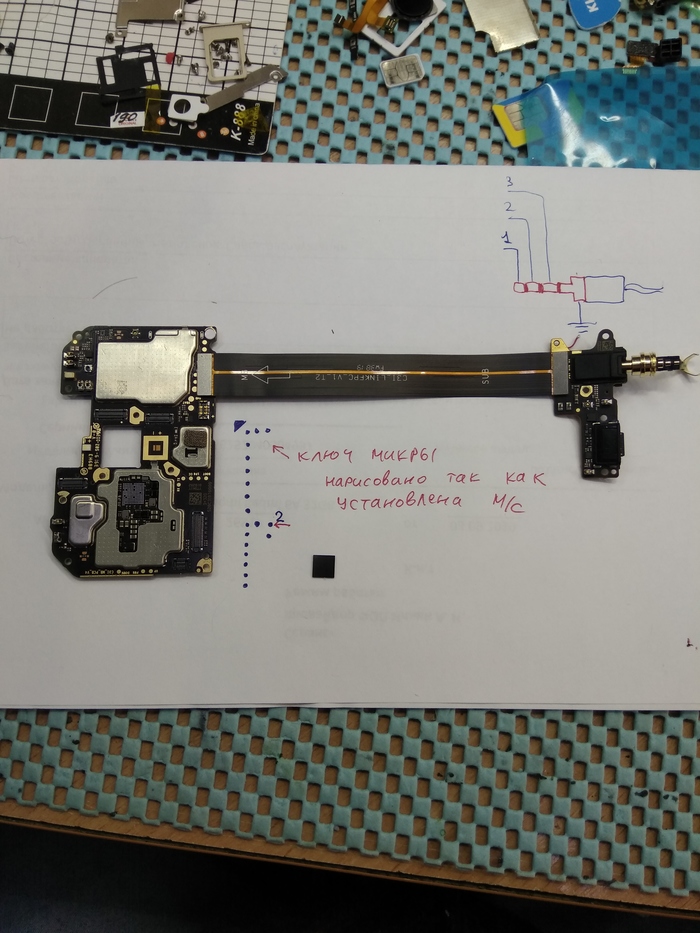

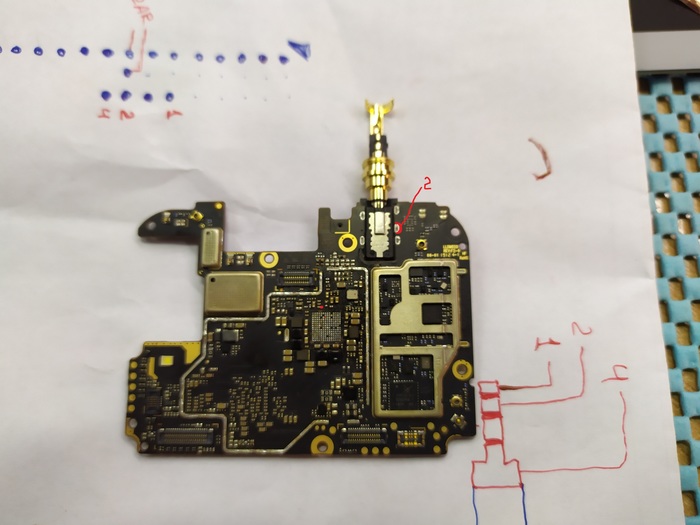

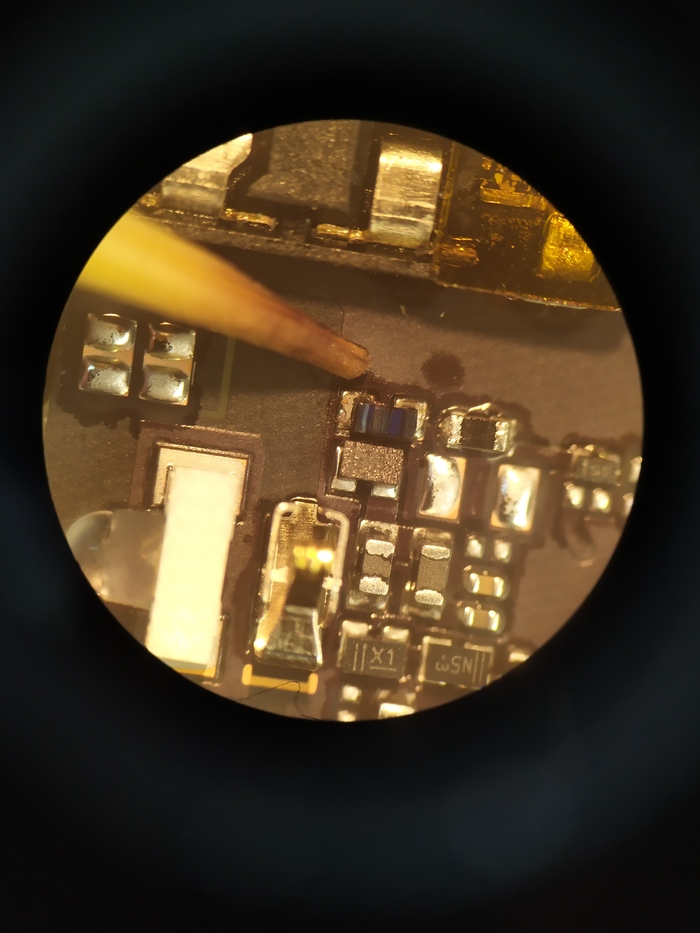

Прозваниваем тестером на наличие обрыва. У нас обрыв на рисунке на штекере контакт 2. Но этот контакт звонится с обратной стороны на катушку.  И она у нас с обрыве и визуально какбы подпалена. Вот она.

Как показует моя практика, а такой дичи было не мало, что-то подключают в разъем 3,5 и оно палит контролер питания, так что смело его снимает и в мусорку. После замены катушки проверяем на обрыв согласно командно придуманной солюхи. Обрыва нет, все звонится как надо.

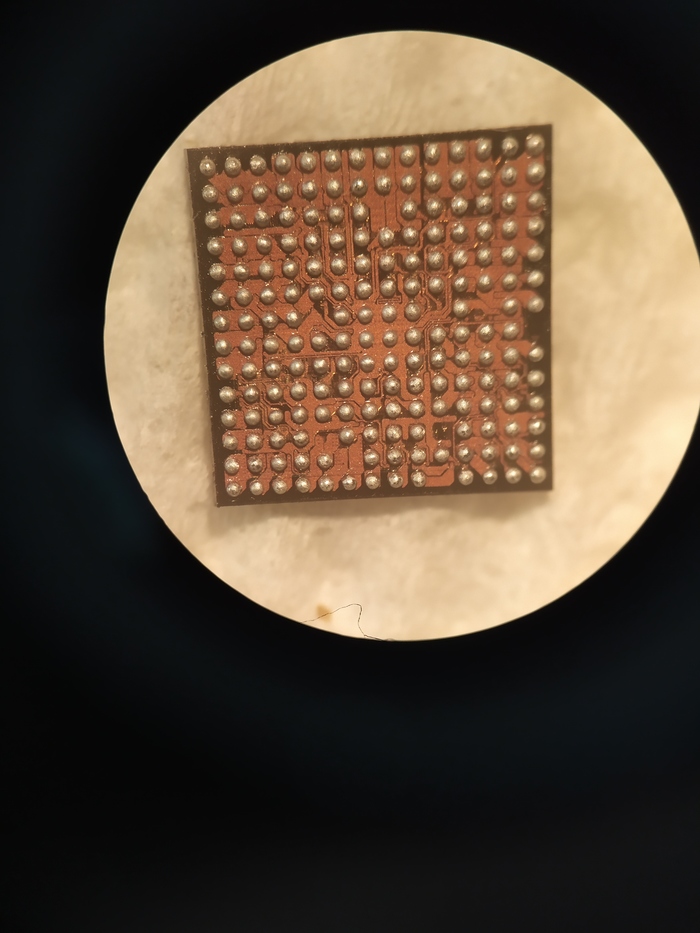

Подготавливаем новый контролер питания. Я всегда делаю так, после формирования шаров трафаретом визуально может казаться что все шары в идеале, но я проверяю следующим образом. Я беру наждачку нулевку, самую что не есть мелкую. и после удерживая ее в натянутом состоянии пальцами прижимая чип шарами к ней указательным пальцем делаю легкий сдвиг и потом контролирую в микроскоп шары. Это до

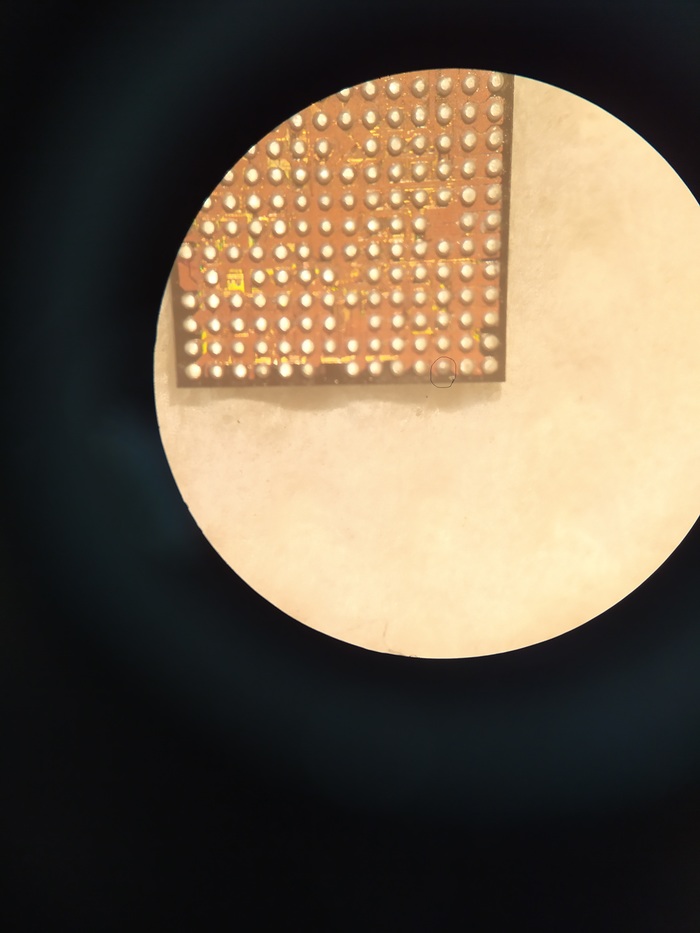

Это после: Видим что один шарик вообще не прикоснулся, следовательно он если и прихватиться к своему пину на плате то долго контакт не продержится.  Думаю как исправить ситуацию мастера знают, поэтому это писать не будем.

После установки чипа на плату запускаем и проверяем. Все работает. Спасибо за внимание.
