Чертежи
Итак, речь сегодня пойдет о чертежах. И с лютней в этом плане все довольно сложно: если чертежи для акустических и электрогитар есть в свободном доступе в различных форматах, в том числе и для CAD-систем, то вот чертежи для лютни найти проблематично. Ну либо за них нужно платить каким-то европейцам. По этому вопросу я так же проконсультировался у двух лютье, но как оказалось, шаблоны у них только аналоговые.
Свои чертежи я решил делать во-первых переводя их с фотографий инструментов, а во-вторых консультируясь у мастеров. Однако выяснилось, что некоторые особенности я повторить буду не в силах в связи с отсутствием у меня необходимых для этого навыков и (часто дорогостоящих) инструментов. Конкретно это касается толщины верхней деки в 2 миллиметра и специфичного соединения грифа с корпусом.
Конечно же я должен уточнить, что мой инструмент будет сильно упрощен по сравнению с оригинальной конструкцией. Он не будет в точности повторять инструменты известных мастеров, и исторической точности в нем будет немного. Грубо говоря, это будет лютня-новодел, очень сильно похожая на своих предков.

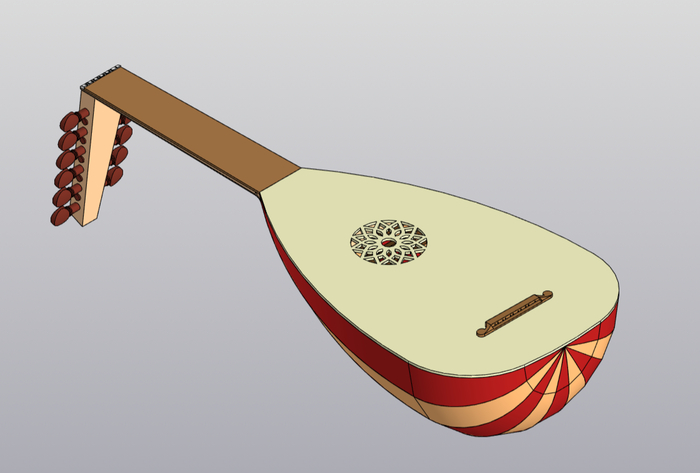

Итак, что у меня вышло в итоге:
Мензура у моего инструмента будет составлять 600 мм. Будет 6 хор (11 струн), строй E-standart с возможным переходом в Drop-D (это для моего удобства, возможно в дальнейшем попробую играть в лютневых строях). Также я упростил соединение деки с накладкой на гриф, но возможно в процессе изготовления сделаю его более исторически точным.

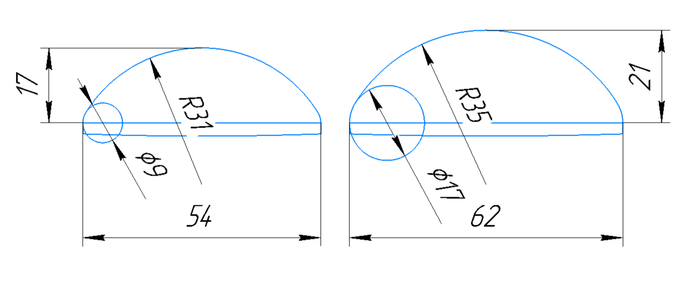

Соединение грифа с декой я решил делать на 10-м ладу, предварительно рассчитав расстояние на калькуляторе ладов. На нижней границе верхнего порожка гриф имеет ширину 54 мм и толщину 17 мм (без учета накладки толщиной 3 мм). В месте соединения с корпусом ширина грифа составляет 62 мм и толщину 21 мм.
Стоит еще сказать о профиле грифа. В его основе я заложил окружность, а в точке соединения с накладкой добавил скругление таким образом, чтобы переход к накладке был плавным.
У грифа будет пяточка, которая формируется из продолжения дуги верхней деки, плавно переходя в профиль через скругление.
Гриф будет стыковаться с корпусом посредством верхнего клёца. К самому клёцу гриф будет приклеиваться на прямоугольный паз.

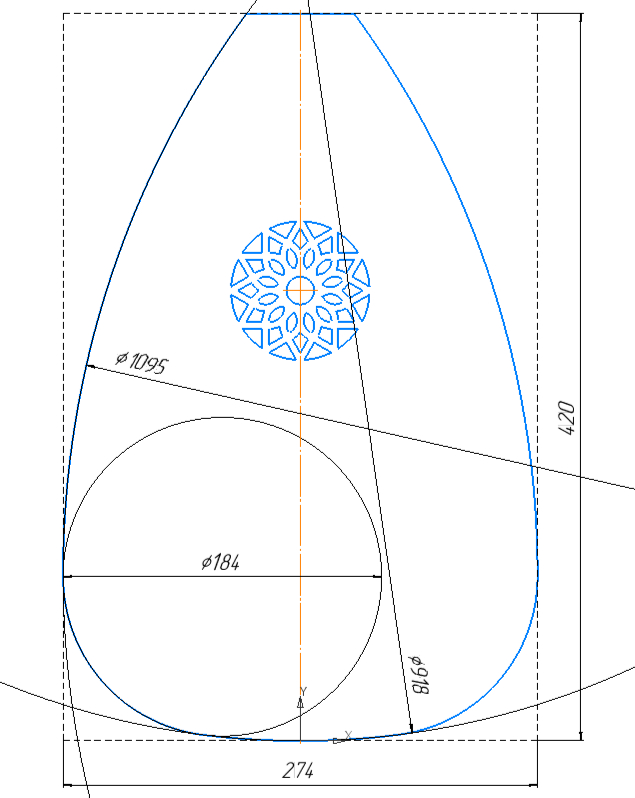

Форма деки представляет собой три дуги, соединенные в точках касания, отраженные зеркально относительно оси симметрии корпуса:

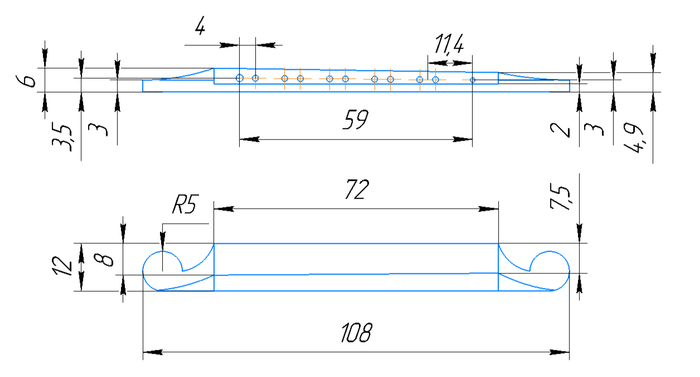

Единственное, насчет чего я пока не очень уверен - это струнодержатель. Мастер посоветовал сделать высоту первой струны на струнодержателе равной 3,5 мм, однако протестировав модель бриджа, напечатанного на 3D-принтере, я решил опустить отверстия на 0,5 мм. В моем случае межструнное расстояние на хорах составляет 4 мм, а межхорное расстояние – 11,4 мм
Надеюсь, у вас получится разобрать размеры
Струнодержатель я разместил на расстоянии 602 мм от верхнего порожка. 2 мм я добавил для компенсации натяжения струн (так делают на гитарах), хотя в случае лютни это не обязательно, так как навязные лады можно перемещать вдоль грифа, регулируя тон звучащей струны.
Отверстия под колки на голове будут иметь коническую форму, при чем между каждым отверстием расстояние составляет 14 мм. Основание головы имеет скос под 80 градусов для вклеивания в гриф.

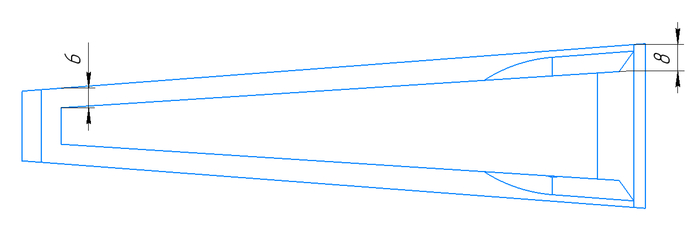

Стоит отметить, что боковые стенки головы имеют различную толщину в разных точках. у основания толщина равна 8 мм, а у верхней границы – 6 мм.
Отверстия под колки я расположил таким образом, чтобы от стенки головы грифа до конца рабочей области колка было 12 мм. Сами колки я заказал из Китая. Длина рабочей области составляет 60 мм, большее основание имеет диаметр 9 мм, меньшее основание – 7 мм. Ширина головки колка – 23 мм.

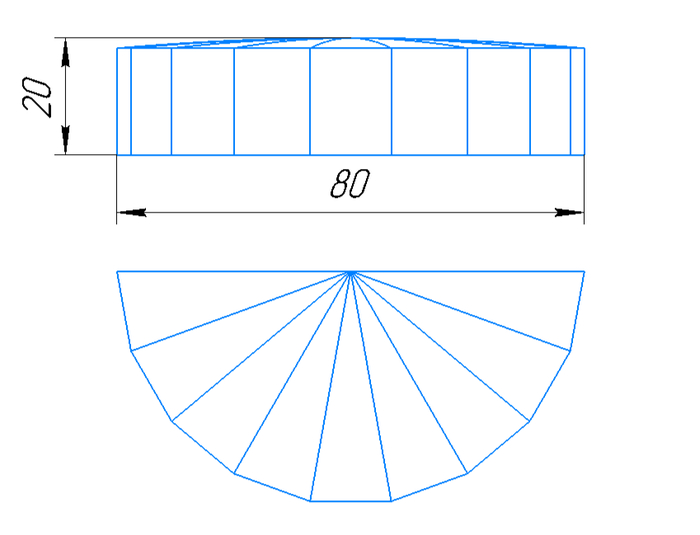

В своей конструкции я решил сделать два клёца (насколько я знаю, в классической конструкции клёц только один) .
Верхний клец будет иметь паз под гриф. Его форма была сформирована таким образом, чтобы поверхность граней была равноудалена от внешней поверхности ребер корпуса на 3 мм.
Таким же образом был сформирован нижний клёц, к которому будут приклеиваться обратные концы ребер корпуса.
И напоследок чертеж в разрез для понимания внутреннего строения инструмента
Благодарю за внимание! Если у кого-то возникнут вопросы по поводу чертежей, я готов дополнить пост
