Электровоз ВЛ 10

Как выглядит рабочее место машиниста и его помощника изнутри? Попробую рассказать. Это электровоз постоянного тока вл 10.рабочая лошадка. Мноие машинисты предпочитают именно эту машину.она,в отличии от более современных моделей,позволяет самому регулировать тягу,и ,что не маловажно,имет "деревяху" а не "КЛУБ". ПОПробую объяснить

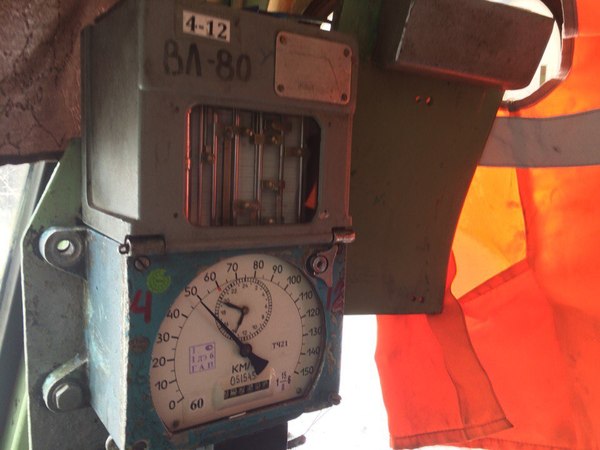

Это и есть /деревяха/. Она записывает некоторые действия машиниста.не все! Что немаловажно.

Надпись /ВЛ80/

СЛ видимо сняли с другой тягитяги

На циферблате скорость и часы.

Электровоз ВЛ 10 Электровоз, Вл-10, Длиннопост

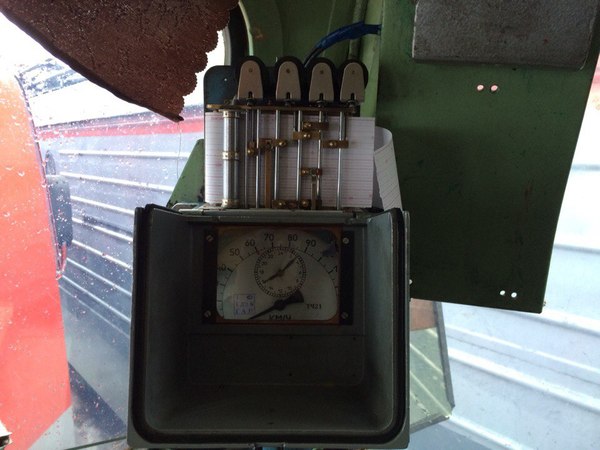

Это с откинутой крышкой.

Электровоз ВЛ 10 Электровоз, Вл-10, Длиннопост

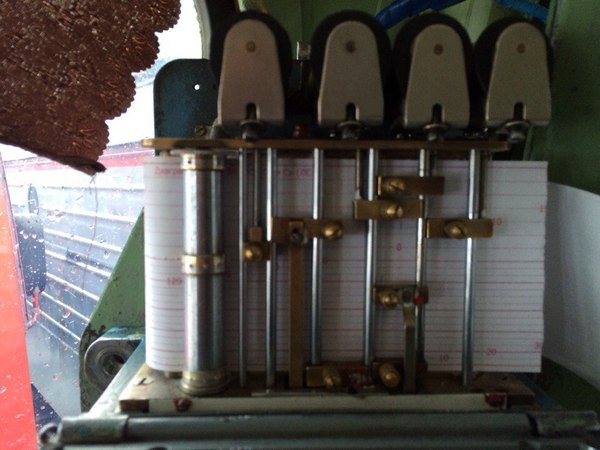

Вкручиваются писцы,у каждого машиниста они свои.

Система похожа по принципу на кардиограф старого образца

Электровоз ВЛ 10 Электровоз, Вл-10, Длиннопост

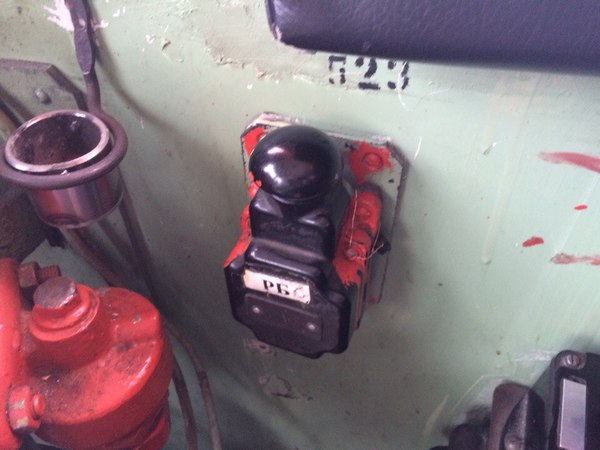

Рукоятка Бдительности. Её нужно давить время от времени,когда загорается предупредительный световой сигнал,подтверждая что ты в машине бдишь.

Электровоз ВЛ 10 Электровоз, Вл-10, Длиннопост

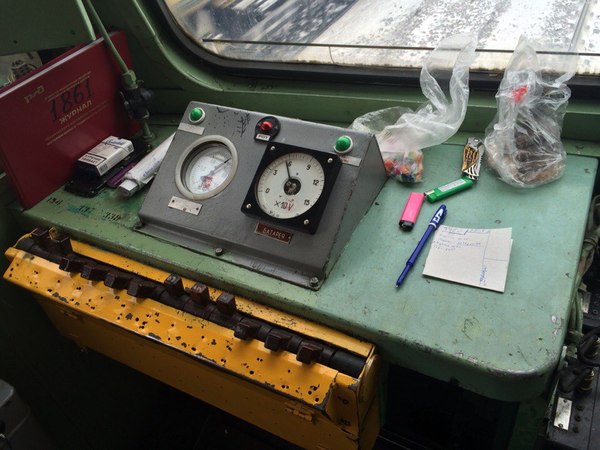

РРабочее место помощника.на столе лежат конфетки,бумажулька для / путевых зопесок/.журнал ТУ-152, для записи замечаний и приемки электровоза.

Выключены на пульте/вниз/ (справо налево)продувка 1=2главных резервуаров.3освещени пульта машиниста и помощника.4_5 буферные фонари.6 прожектор.7 обогрев кранов ГР.8_9 освещение кабины,тусклое /яркое.10_11 печи второй и первой группы.

Слева от сиденья/ручной тормоз/. Закручиваются его когда покидают машину.

Электровоз ВЛ 10 Электровоз, Вл-10, Длиннопост
Электровоз ВЛ 10 Электровоз, Вл-10, Длиннопост
Электровоз ВЛ 10 Электровоз, Вл-10, Длиннопост

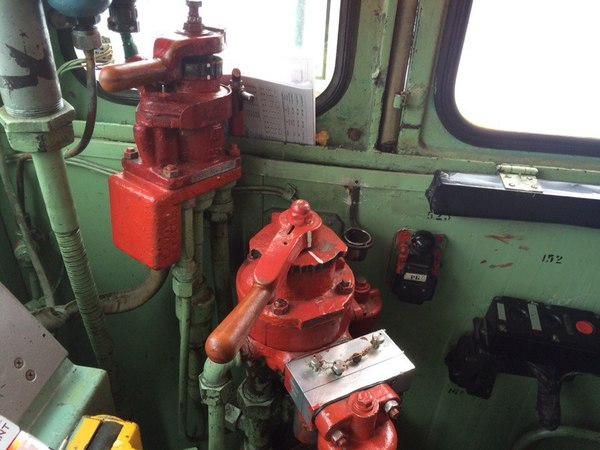

тормоза. Слева/выше- малыш,вспомогательный тормоз.затормаживает электровоз.снизу поездной.затормаживает вагоны.

Электровоз ВЛ 10 Электровоз, Вл-10, Длиннопост

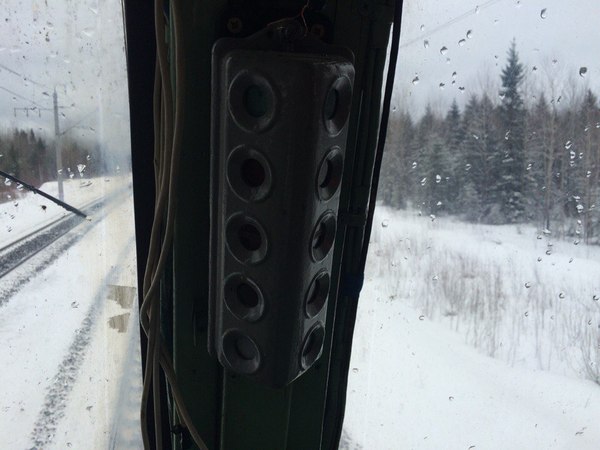

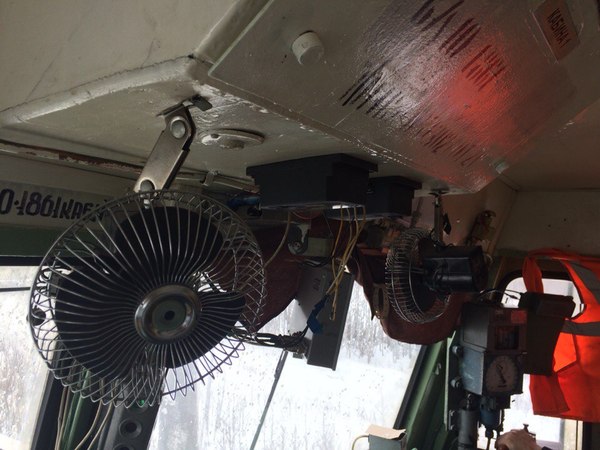

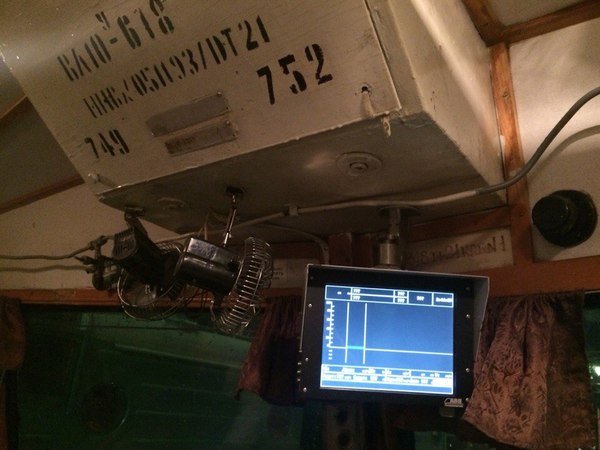

Климат контроль.закреплены на ящик прожектора.

Электровоз ВЛ 10 Электровоз, Вл-10, Длиннопост

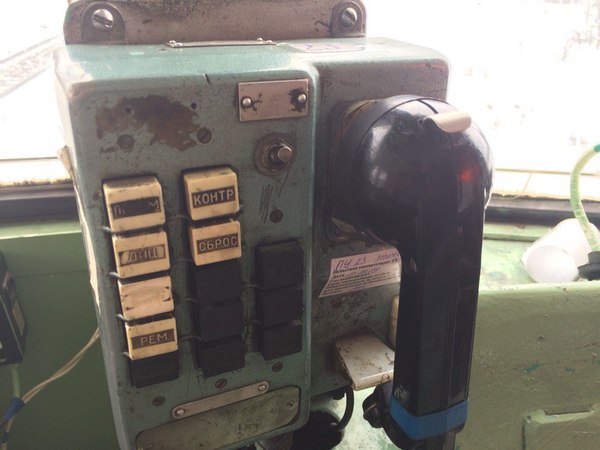

Связь.

Электровоз ВЛ 10 Электровоз, Вл-10, Длиннопост

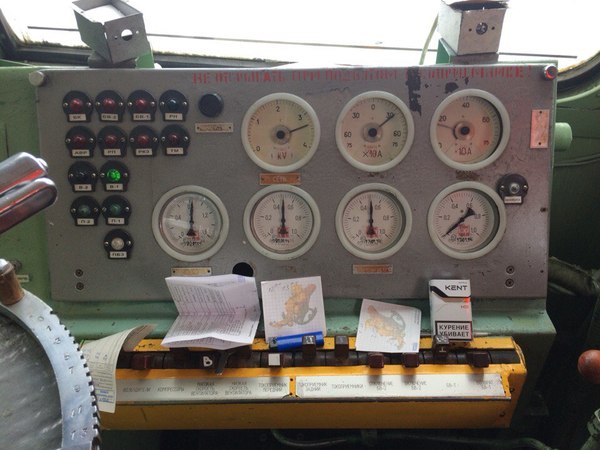

Пульт машиниста.слева лампы индикакации.красные и синии.и зелёные.сверху УКБМ-устройство контроля бдительности машиниста/ если загорелось,срочно дави РБ.приборы показывают-сверху напряжение, и токи на двигателях.

Нижние давление в различных пневмотических системах локомотива.

Электровоз ВЛ 10 Электровоз, Вл-10, Длиннопост

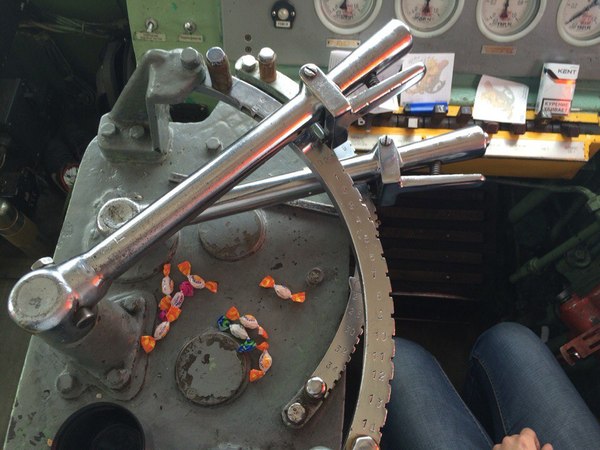

ККак бы попроще?в общем при помощи этих рукояток осуществляется движения электровоза.нижняя, принцип питания тяговых двигателей,и токи подаваемые на них.

Электровоз ВЛ 10 Электровоз, Вл-10, Длиннопост

Эта штука показывает какой сигнал впереди горит.светофоры не всегда видны заранее.

Электровоз ВЛ 10 Электровоз, Вл-10, Длиннопост

ННу и хрень,которая вроде бы должна была облегчить жизнь,но на деле кроме геморроя ничего не добавила в силу вечной проблемы фазу думка на миллион,исполнение Г...

Называется УСАВП/Г

Электровоз ВЛ 10 Электровоз, Вл-10, Длиннопост
