VladlenZ

Разговоры про то, что в порт зарядки ойфонов 16-17 линейки сУвать что-то отличное от оригинала не стоит (я про зарядное устройство), остопиздели траслируются из каждого утюга. Разговоры, следует отметить, небезосновательные. Примеров хреновых последствий масса - в большинстве случаев это оканчивается дорогостоящим ремонтом, а порой, все заканчивается покупкой нового устройства. Как и в этом случае.

Итак, в рмонте iPhone 17 базовый минимум. Правда я у него не первый и сабж пришел разобранным на атомы и упакованным в контейнер. b2b, епт.

Куча грязи, отпечатков, камера уделана. Ну ё ж ты моёж ты:

Какова же предыстория? А вот хрен его знает. Сказали упал. А ты уже разбирайся как хочешь. Ну чтож, погнали

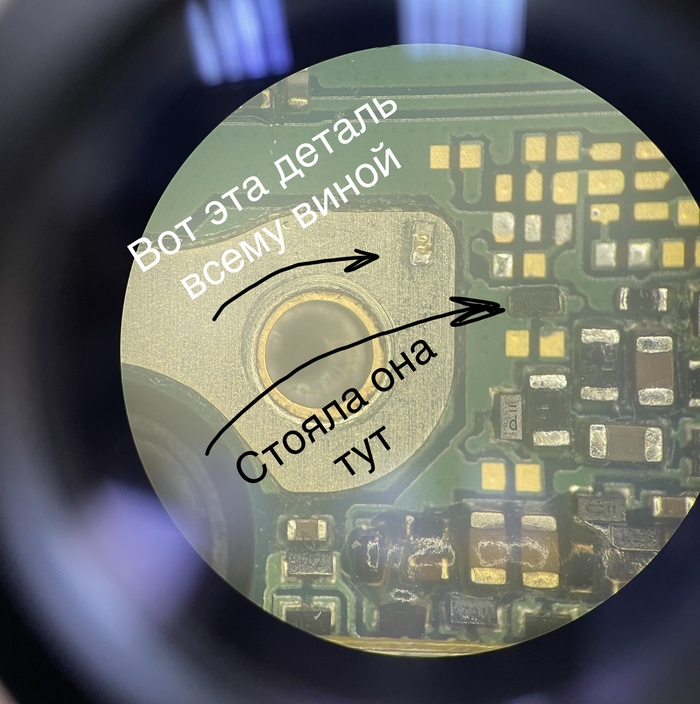

По плате уже проводились работы. Ранее был заменен Tigris, он же контроллер зарядки, он же кондуктор зарядки, он же Гоша, он же Гога. Конденсатор рядом с ним проебанотерян. А с обратной стороны платы у нас стоит port controller, он же контролер type-c в миру. Ну как стоит, стоял. Не его там, вместе с крышкой и еще одной микрухой под наименованием CBTL1702. Тоже port controller, токмо поменьше. А если присмотреться еще и следы горения на месте почившего контроллера type-c.

Таак, уже интереснее становится. Явно кто-то что-то пихнул в порт зарядки не по ГОСТу. Кабель зарядки из фигспраса или типа того. Неужто типовуха и изи мани в кармане? Всего-то поставить недостающее электронное добро и всего делов?

Берем мультиметр в руки и тыкаемся по контактам под контроллером. Они же уже перед нами, что добру пропадать? Натыкал в итоге я два аномальных значения. Далее две карусельки в формате: «сколько намерил» -> «где намерил и сколько быть должно»:

В изначально заявленной причине неработоспособности у нас падение. Мож проц все же чутка отбит? Поэтому и такие показатели странные? Может снять проц и проверить падения уже на нем? Снимаем:

Снимаем, чистим компаунд с проца и осматриваем. А тут как бы и все. Дорожка на проце по линии NC_GPIO4_PORTC_HPD_TX выгорела, получается была все же подключена:

Чуть подчистил за прогоревшей частью, померил, а там «гвоздь». По второму подозрительному выводу тоже стиуевина так себе:

Ну вот и все. Собираем дрова в кучку. Кучку в совочек. Совочек в урну. Санта оказался прав. Ремонт окончен.

Если вас посещает мысль: «я определенно не должен вставлять туда этот кабель, однако…», Не ешь, подумой подумайте чем это потанцевально может обернуться для Вас и вашего устройства. Не экономьте на зарядниках для аппле, ну серьезно. Аппарат за 100+ к, а зарядник с кассы в анашане. Не надо так. А уж если попали, а аппарат удалось поднять, то кабель выбрасывайте в мусорку и не вставляйтэн его в отремонтированный аппарат. Да прибудет с вами сила, благоразумие, деньги, яхты, шлюхи, здравие и хорошее настроение. Тем более суббота. Всем хороших выходных, а я погнал дальше ремонтить всякое.

Всем привет! Сегодня мы будем заниматься, своего рода, некрофилиеймантией. А именно будем пытаться восстановить данные с утопленного аппарата, побывавшего в парочке сервисов и после этого провалявшегося на полке года эдак полтора.

Штош, разберем эту мертвечину чтобы воочию узреть масштаб предстоящих работ. А то общее состояние и слова про пару мастерских будоражат воображение и в мозгу начинают проскакивать вьетнамские флешбеки.

Все защитные экраны с платы удалены, материнка вся в какой-то липкой жиже. Все по классике. Не так все и страшно, видали похуже. Что более всего порадовало - основные компоненты в виде памяти, проца и оперативки следов пайки не имеют и шаров припоя из-под них не торчит, да и по замерам вроде как все должно быть тип-топ. Хотя адекватные показатели падения напряжений и сопротивления не всегда являются залогом работоспособности чипов. От така хуйня, малята . Ладно, пинать этот текстолит мы не будем и возьмем "новый" и пересадим на него весь нужный для спасения данных набор миркух - процессор, память и ОЗУ. А предварительно весь этот набор нужно снять.

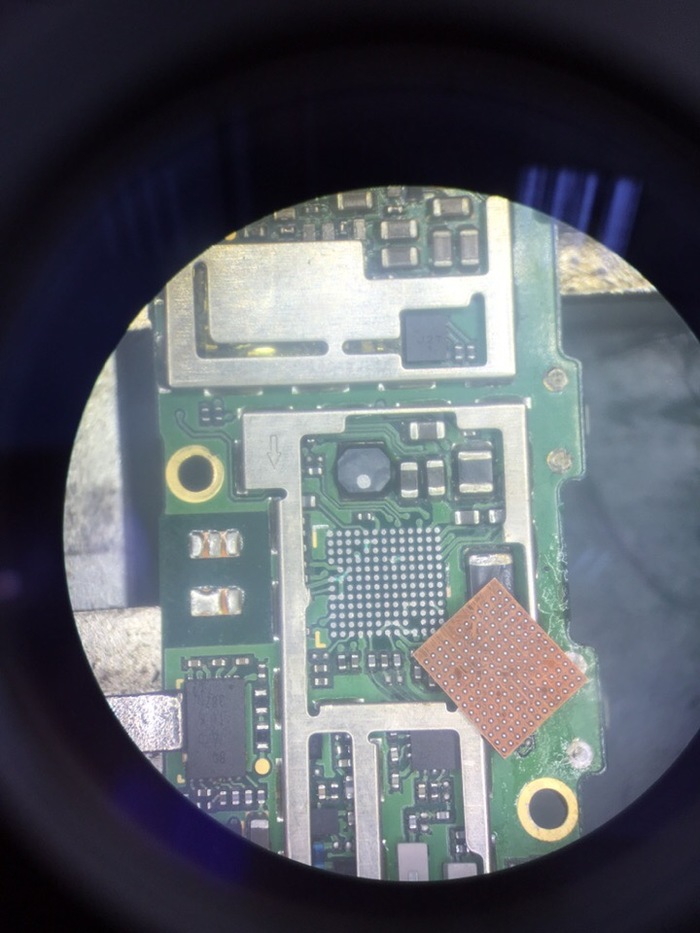

Чип памяти снимал непрямым нагревом, так сказать. Дул не на нее, а на текстолит с обратной стороны - ему все равно 3,14зда и церемониться с ним смысла нет. А ОЗУ-шку и проц снимал уже традиционным способом. После демонтажа всего вышеперечисленного, все вышеперечисленное надо отреболлить, откатать, ошароебить и начнем с проца, тем более что реболлить его нужно с обеих, блRть, сторон...

Первым делом нужно вычистить от старого припоя и клея все вот эти вот лунки по борту. Потом набить все это дело среднетемпературной пастой и сформировать плюс-минус одинаковые шарики, а по факту столбики припоя. Тот еще гемор, стоит заметить. Поэтому как только A50 в ремонт пошли с отвалом далеко не все за них брались. Глаза боятся, а руки тоже. Приступаем и за несколько итераций, представляющих собой последовательность: "втереть пасту"->"прогреть"->"срезать лишнее", получаем следующий результат:

Получилось недурно, столбики плюс-минус одинаковые. Да, есть пара бросающихся в глаза нетакусь, но там все нормально. Главным образом нас интересует сегмент, в котором контактов меньше (он снизу на фото). Именно в нем все значимые контакты расположены и там все должно быть максимально ровно. Ведь если при установке ОЗУ, имеющей собственные шары припоя на контактах, получится так, что припоя в лунках проца оказалось больше положенного, то контакты слипнутся, телефон не запустится, все придется переделывать. А нам это нах не надо. Но это только полпути, далее наносим шары на "пузо" процессора:

Нанесли, но и это еще не всё. Дело в том, что эти процы частенько выгибает от краев к центру. Поэтому если оставить все так как есть, то есть шанс того, что контакты по центру к плате не припаяются и что-нибудь не будет работать или не будет запуска. И придется все переделывать. Поэтому нужно убрать этот перепад высоты шаров от центра к краям, сточив лишнее. Для этого берем бумажку и елозим свеженакатанными контактами по ней, убирая тем самым лишний припой. Периодически процесс контролируем под микроскопом.

Ну и ошпариваем уже память и ОЗУ и получаем готовый к установке комплект

Теперь берем донорскую плату. Но и тут не без сюрпризов - коннекторы дисплея и межпланетного шлейфа отсутствуют. БлRRRRR... Берем с родной платы и переставляем: До кучи еще коннектор АКБ на самом аккуме пришлось заменить потому как он тоже получил peace due lay.

Вроде все и теперь плату можно закинуть в корпус и проверить донора на признаки жизни. И они есть - на дисплее перманентно светится картинка процесса зарядки без отображения процентов. При таком поведении либо АКБ сильно разряжен, либо есть тот самый пресловутый отвал. АКБ у нас заряжен, так что тут второе. В целом значит траблов с питаниями нет и можно продолжать процесс. Берем плату и готовим под пересадку:

Текстолит подготовлен. Отсутствующие контакты это пустышки, они никуда не ведут и восстанавливать их не нужно. Далее берем и закидываем на плату сначала прои основную память:

А затем и ОЗУ:

Даем остыть и визуально проверяем как села оперативка. Нет ли залипонов и всякого такого неприятного. Но все прям хорошо, нрааааица:

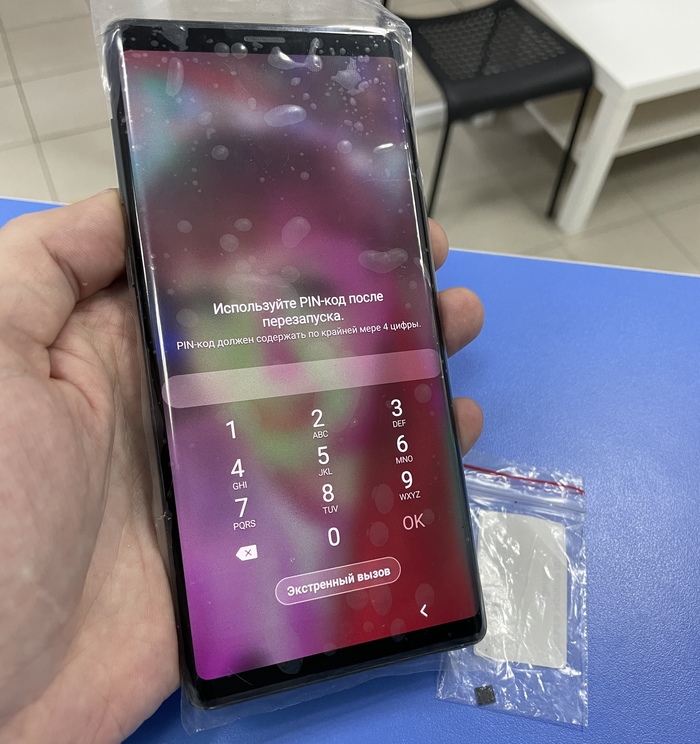

А теперь пару раз ткнемся мультиметром для пущей уверенности и попробуем все это дело запустить. И оно запустилось. Последние вызовы в журнале датируются 16 июля 2024 года. В итоге больше времени аппарат пролежал, чем было заявлено изначально.

Довольно муторный ремонт, не особо люблю такие самсунги, но куда деваться-то - шэкели сами себя не заработают. Но определенное моральное удовлетворение я получил - ремонт успешный, клиент довольный, я при деньгах. Счастье, радость, аниме. Всем спасибо за внимание, всех благ.

Всех приветствую! Очередным днем, сидя в своем сыром подвале на третьем этаже, я разглядывал пальцы в свой свежекупленный микроскоп. Но тут в проем рольставней вошел грустный клиент. Повествуя о причинах обращения в ремонт, человек сказал, что в порыве ярости крепко-крепко сдавил аппарат в своих ручищах и попытался его сломать. Но в какой-то момент его отпустило и он понял, что сломав аппарат, он потеряет доступ к кодам запуска ядерных ракет, которых более нет нигде. Но к моменту озарения аппарат стал уже не але. Вернее включиться-то телефон начинал, но дальше заставки дело не двигалось.

Поковырялся я с этим аппаратом, но с мертвой точки дело не сдвинулось - все та же заставка и ничего более. Глядя на изогнутую некоторым образом материнку, я решил не тратить ни время клиента, ни свое. Иии… заказал не битую и не крашенную плату от такого же аппарата, только demo. Нет, не те, что пели про солнышко в руках. Demo это аппарат функциональный во всем, кроме сотовой сети. Хотя и это можно исправить прошивкой за дораха и пользоваться мобилкой как ни в чем не бывало. Но да не об этом псто, материнку я заказал не чтобы просто ее поменять, а для того чтобы произвести SWAP. Это когда бумага в туалете заканчивается комплект основных микросхем переносится на новый текстолит. Приступим. Кидаем материнку в держатель нижнего подогрева (рядом платка родная, чисто для фото):

И поэтапно, аккуратно снимаем теплоотводящую наклейку с термоинтерфейсом, а потом и металлический экранчик:

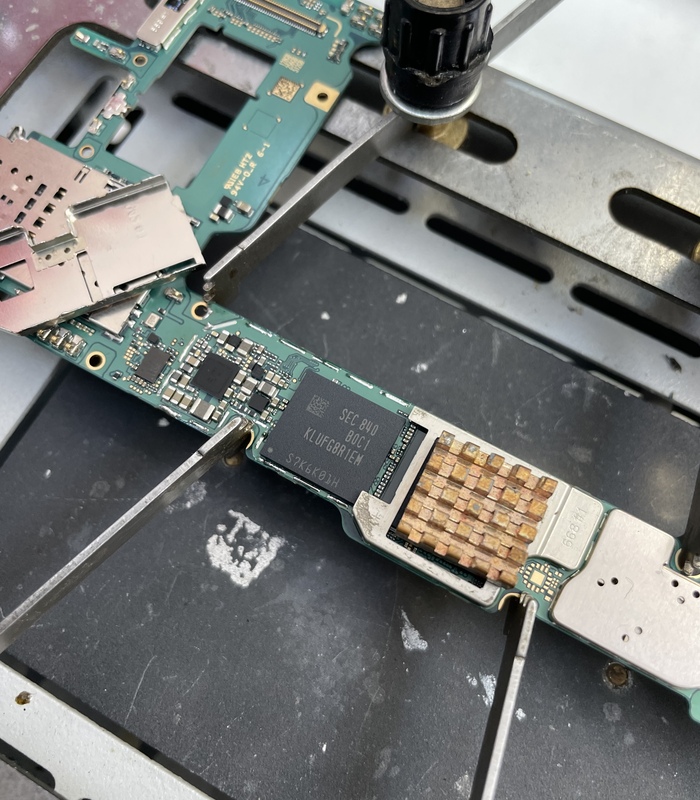

Далее сымаем память, цп в лс и озу, которая стоит поверх процессора. Хоть это и exynos, но спасибо корейцам, шо он тут не такой геморный в плане монтажа как на том же а51, будь он неладен.

Затем очищаем плату от заводского припоя и компаунда. Осматриваем на наличие нужных вырванных пятаков (нет таких ), восстанавливаем местами потертую маску на плате фотополимерным лаком и отмываем. В результате получаем это:

Отлетели лишь пустышки, да и не так много их отлетело - устойчивости микрух помехи не будет. Далее ребалалаинг микросхем, то как создание новых шариковых контактов на микросхемах и имеем следующий результат:

Нраица :). После чего приступаем к установке и проверке:

Аппарат вкл! Ой как хорошо! Ай нраица! *зовет цыган с медведем*. После празднеств и по прошествии эрекции, заставившей отхлынуть кровь от мозга, осознаем, что в правом верхнем углу знак стоп и сети нам не видать. Ессессно, первым делом была попытка попасть в меню, но кто же мне, колхознику, даст пароль - там же коды запуска ядерных ракет, как мы помним. В итоге, пришлось начать думать, как в недавнем посте Рфон. Включаем сервис-мануал на аппарат и внимательно смотрим, держа голове мысль, что плата все же-таки демонстрационная.

Далее следует возможный бред и домыслы сельского ремонтера. По идее, отличия между родной и новой платой в прошивках, и, перенеся комплект с гнутой платы на новую, я должен был получить полностью рабочий аппарат. Но сети нет, значит проц, возможно, не узнает какой-то компонент. И по блок схеме таким элементом мне показалась микросхема CP, так как с процом она (или он с ней) общаются по шине SPI. И раз уж плата демо, то мож она просто пустая?

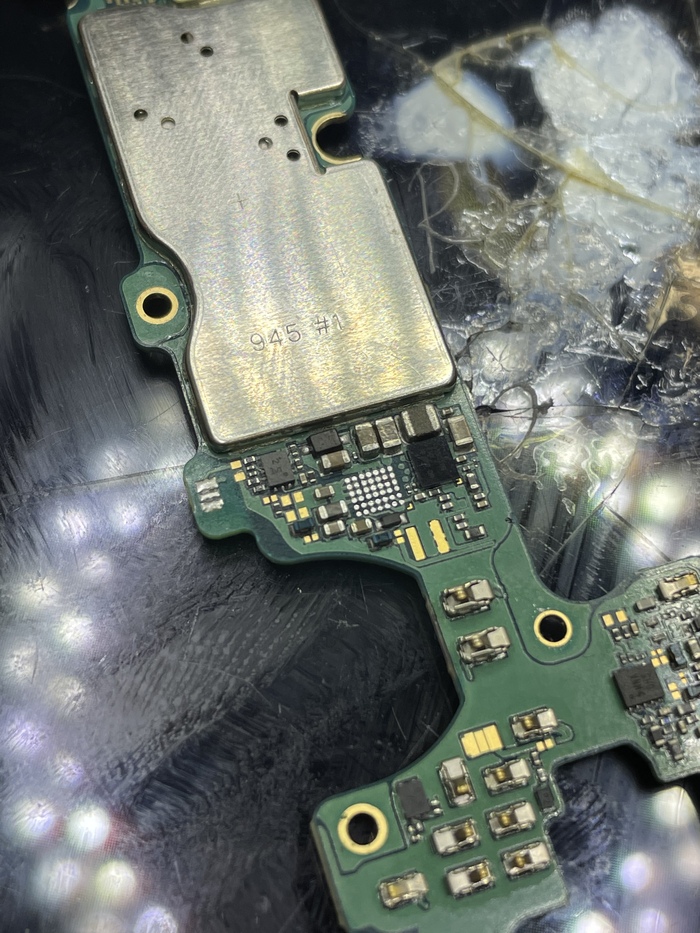

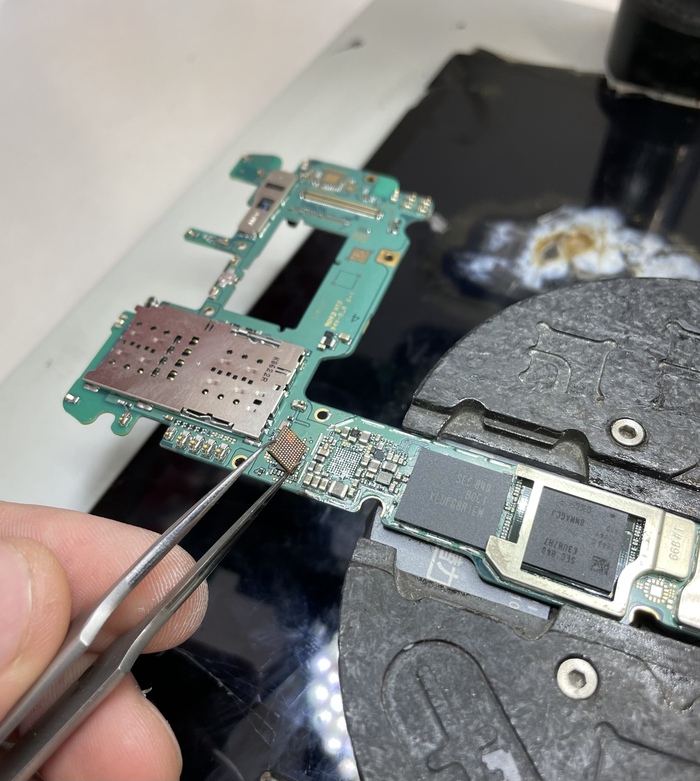

На плате она стоит вот тут:

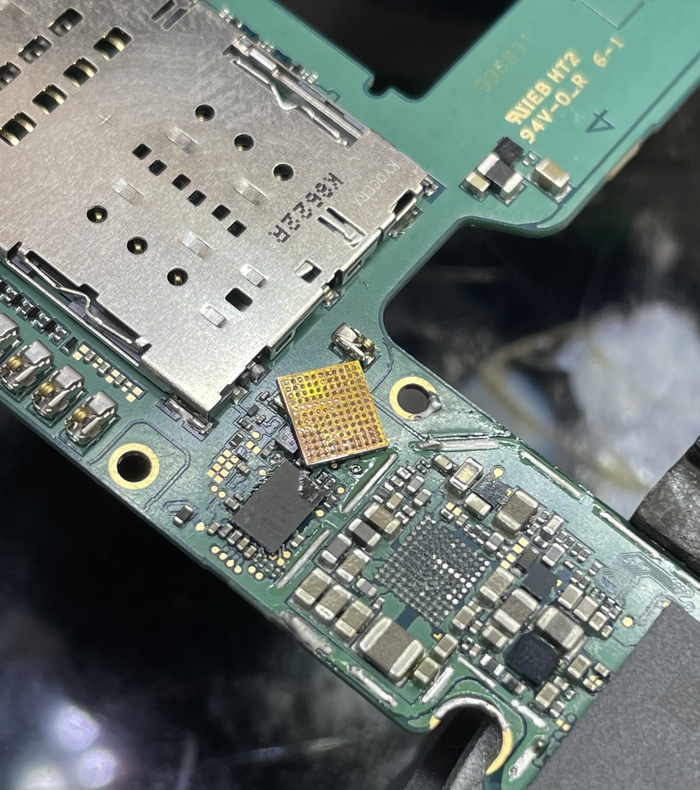

Да да, не только эта микруха по spi-шине с процом общается, но начал я с нее. Пересадил и… сеть завелась:

Судя по сервис-мануалу, указания в котором предусматривают замену этой микросхемы, никакой привязки как в ойфонах вовсе нет. Изначально эта микруха могла «отвалиться» при демонтаже проца и памяти, хотя температуры прям щадящие и все обычно норм. Очень хотел перепроверить этот момент, но плату лишний раз греть не хотелось и не уже не моглось. Очень был бы признателен если бы кто-то разбирающийся подтвердил или опроверг мои домыслы. А то неохота покупать телефон для экспериментов :).

SWAP по идее не является прям ремонтом - ты как бы и знаешь что аппарат не работает, но разобраться ПОЧЕМУ ИМЕННО порой тяжко и занимает прям неприличное время. Применяется он обычно в целях экономии времени если плата после предыдущего сервиса упахана вхлам, деформирована от механического воздействия или на визуально целой доске присутствует плавающая и/или тяжкоопределяемая неисправность.

Так что в итоге произвел я вот такой вот неремонт. Аппарат полностью исправен, данные сохранены, деньги заработаны. Счастье, радость, аниме. Благодарю за внимание, всех благ!

Всем привет! Что-то давненько не было постов. Исправляюсь да всем похер на тебя!. Сегодня расскажу о замене аккумулятора на iPhone XS Max нахуй надо все это уже мильён раз видели. С каждым годом ребята из Купертино усложняют процесс ремонта своих продуктов - это мало для кого является секретом. Вот и в этом случае вроде бы банальная замена аккумулятора превращается в целый квест. Дело в том, что начиная с iPhone XR, простая замена АКБ приводит к отсутствию отображения информации об оной в пункте меню «аккумулятор», а также к постоянно вылетающей ошибке (пикча из этих ваших):

Чтобы не нарваться на подобное нужно обращаться в авторизованный сервис, что для человека было долго. (Прям при клиенте позвонил в ближайший, находящийся в 200 км, где сказали, что платные ремонты на недельку-полторы приостановлены). А надо вот прям уже вчера - ну как обычно. Я вот ну ни капли не авторизация, так что придется прибегнуть к ряду технических ухищрений. Вот наш пациент.

Вся суть ремонта в данном случае сводится к припаиванию новых «банок» к шлейфу с контроллером, снятому с родного АКБ. А затем нужно переписать показания в самом контроллере путем правки нужных пунктов через погромматор.

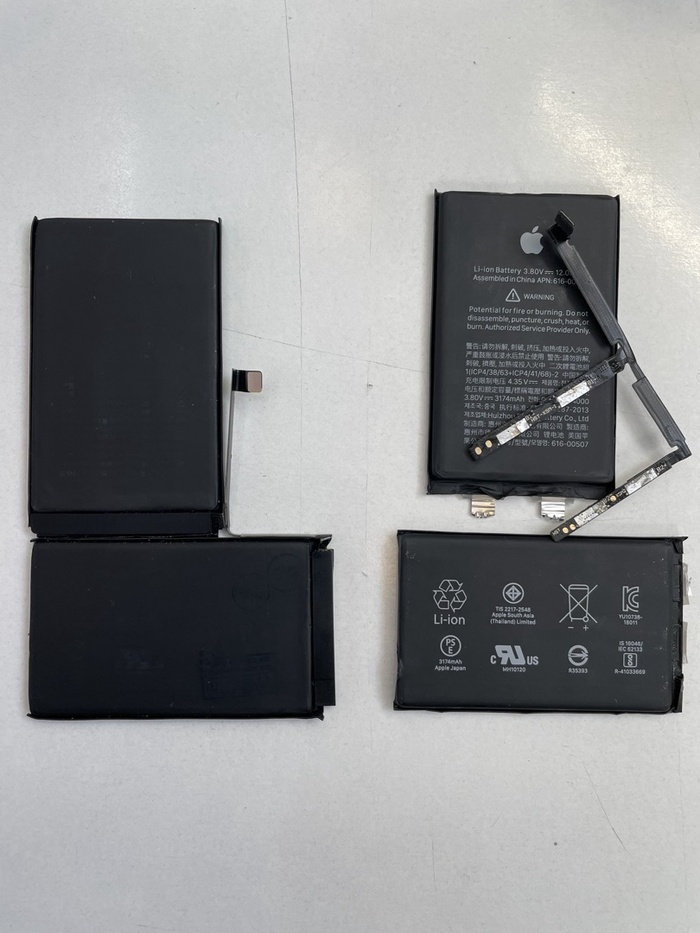

Берем и разуплотняем новый АКБ и также дербаним старый. Ессно новый АКБ не оригинал, но качество вполне достойное мамой клянус. Слева уже собранный новый акб с заводским шлейфом, а справа останки от заводской батарейки и шлейф от новой.

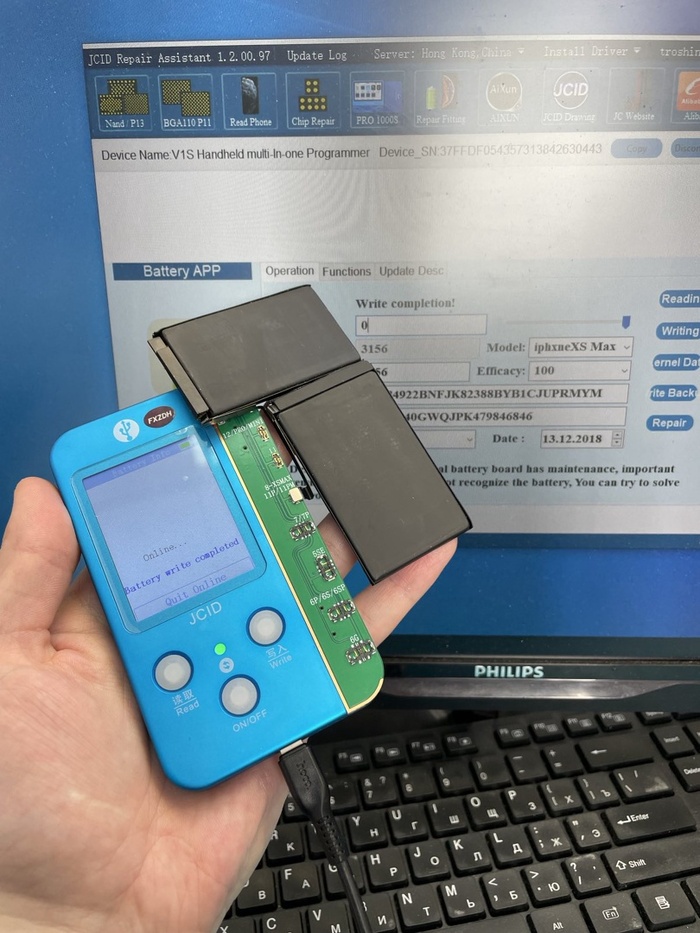

Далее подключаем АКБ к погромматор, погромматор к компьютеру, запускаем нужный софт и правим показания.

Показания поправили и вроде бы все - собирай, да радуйся! Но хер там ночевал нет. При подключении в пункте меню "аккумулятор" мы видим все те же 87%... Тут уже нужен финт ушами, заключающийся в запуске аппарата от другого АКБ. В ходе запуска аппарат вываливает в самой первой картинке показанную ошибку, после чего трубку можно уже выключить, подрубить собранный акб-франкенштейн и все станет прям нормально, как на финальной фото =). Далее Ставим акб в корпус и наносим нев проклейку под дисплей.

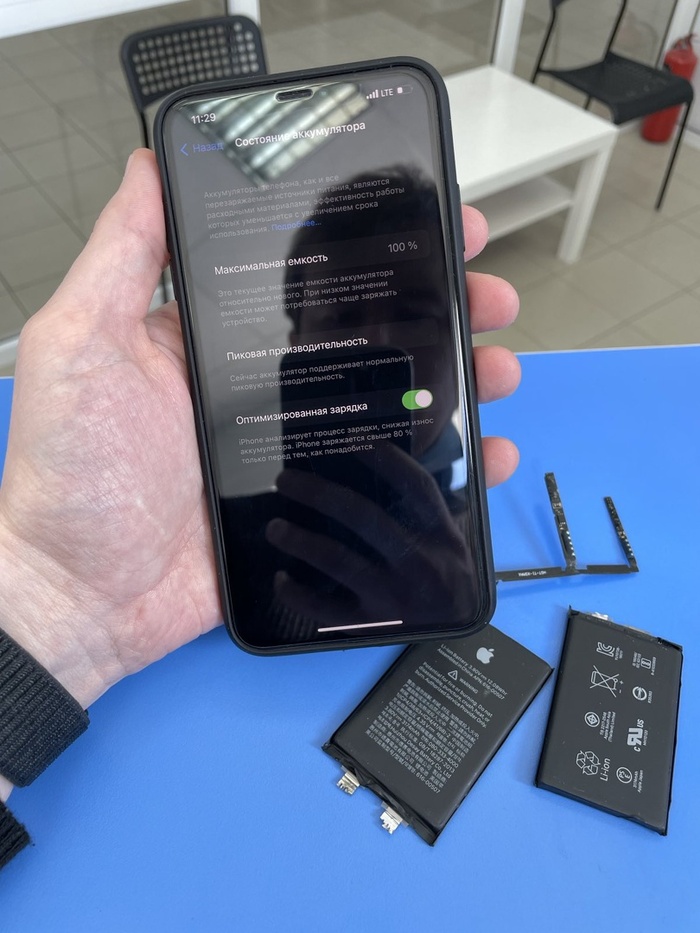

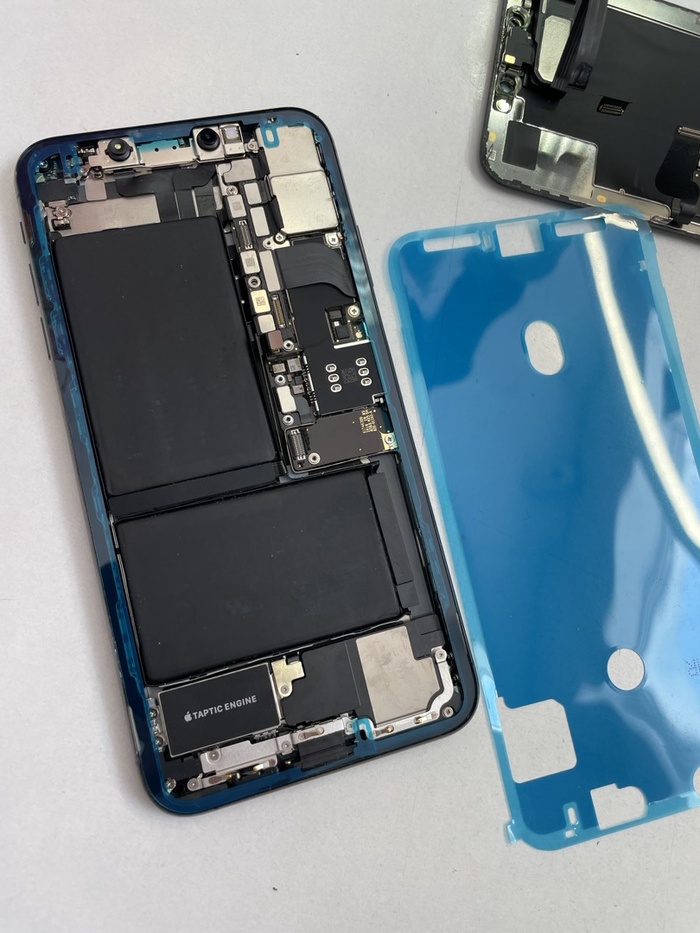

И вот уже после этого сборка с ранее обещанной финальной фото =)

Усе, обслуживание устройства закончено! Таки спасибо за внимание, всем добра!

Всем привет из города Сызрань. Напишу как менялся намедни дисплей на вражеской технике. Попал на ремонт Apple iPhone 12 Pro Max с отчетливыми симптомами асфальтной болезни - дисплей после падения уже не але. Надо менять. Естественно клиенту предложены были джва варианта - кЕтай и оригинал. Сошлись на оригинале за много деняк и дождались пока деталь приедет. Вот собственно фото аппарата

Надо сказать что открываются они значительно тяжелее XS Max например, ибо проклейка уже имеет несколько другую структуру и состав. Штош, вскрываем!

Далее выкручиваем винты крепежных пластин, отцепляем дисплей и освобождаем его от бремени навесного в виде шлейфа с динамиком, микрофоном, датчиком приближения и освещенности, рогом единорога, свободой слова и прочими нереальными вещами. И ложим/кладем его (дисплей) рядом с приехавшим на его замену. Дейстытно, орегенал (он слева). Фото уже после того, как я потренировался на убитом дисплее в отклеивании шлейфа дисплея, поэтому там пузырь такой внизу😀

Далее подкинем новой дисп для проверки чтоб узнать будем ли мы есть в следующем месяце. Обязательно подцепляем снятую со старого дисплея требуху, иначе подсветки будет нема. На фото закрашены члены семьи владельца устройства - анонимность наше все😀

Дисплей включился. Однако, как мы можем видеть, выскочило уведомление. Увы пароль подозрительному чинильщику из подвала не дали, поэтому суть уведомления будет изложена на картинке из тырнетов, вот она

Начиная с iPhone 11 даже при установке оригинального дисплея будет висеть эта ошибка. И чтобы от нее избавиться нужно быть либо авторизованным сервисом, коим не являюсь, либо перекинуть с родного дисплея сборку, в которой все прописано с завода. Можно конечно попытаться лапши на уши клиенту накидать из разряда: «да она сама потом пропадет». Или просто прикинуться шлангом и сказать что это нормально. Но нам репутация дороже, поэтому делаем по-нормальному и пойдем перекидывать микруху. Подобная тема замечательно объяснена в одном из постов @R.Fon о замене дисплея на iphone 11 и недобросовестном «пингвине».

Снимаем микруху с убитыша. Снимаем феном - бояться уже нечего. А после демонтажа ошариваем на пасту с температурой плавления 138 градусов, используемую для склепывания половинок плат айфонов. Это нужно для понижения температуры в процессе припаивания микрухи - мы же не хотим навредить дисплею своей жопе Процесс демонтажа и реболла не заснял - звиняйты хлопцi.

Далее уже с нового дисплея спиливаем нафиг ненужную микросборку и готовим место под установку «родной». Под шлейф подлжен трафарет для пущего теплоотвода, навредить дисплею неохота. Ведь напомню - я планировал продолжать есть в следующем месяце. И деньги и зубы нужны, знаете ли.😀

Поелозив паялом с оплеткой слегонца потер лак на шлейфе, но то некритично. Далее припаиваем микросборку (процесс тоже не заснял, млин), даем остыть и цепляем к аппарату

Все работает и ошибка, очевидно, пропала. Ура, товарищи!

Ну а далее по-максимуму отмываем дисплей от следов пребывания и прикручиваем шлейф с динамиком и прочими радостями. Чуть не забыл снять фиолетовые защитные пленки на стекле дисплея в районе отверстий для камер.

После чего все собираем и радуемся. Естественно клеим в подарок защитное стекло. На все про все ушло пару часов, при том что параллельно была пара аппаратов в работе. Вот и весь ремонт, собстна. Спасибо за внимание, еще увидимся.

P.S. Дичайше извинтиляюсь за качество фото, возможно сумбурное повествование и приношу извинения граммар-наци за нанесенные моральные страдания нравственнго характера. Всем пис!

Приветствую, граждане-ремонтеры, мастера и мастерицы. Попал ко мне на ремонт RoG Phone от Asus. Ранее аппарат был утоплен. Все окислы и вся дрянь была вычищена и пропаяна/заменена кое-какая мелочевка и телефон включился и все функции работают нормально. Но при этом он ощутимо быстро разряжается даже в режиме ожидания. Вызывает вопрос микросхема на первом фото, вернее катушка рядом стоящая, а также, если я не ошибся, три коричневых компонента, определенных мной как конденсаторы(звонятся накоротко). Ибо присутствует запах гари (его ни с чем не спутать =)), да и следы оной на катушке есть [фото 2]. Помогите пожалуйста определить что это за микросхема. Очень мне нужен даташЫт на нее чтоб посмотреть схему включения =(

Заранее благодарен. Прошу прощения за качество фото. Всем добра, успешных ремонтов и адекватных клиентов.
