Привет, сегодня у нас предпоследняя часть нашей эпопеи про изготовление электрогитары своей мечты.

В прошлый раз мы закончили все лакокрасочные работы и отложили наш инструмент до полного высыхания лака. Прошло достаточно времени и сегодня мы займемся финишной полировкой, установкой всей фурнитуры и сборкой гитары.

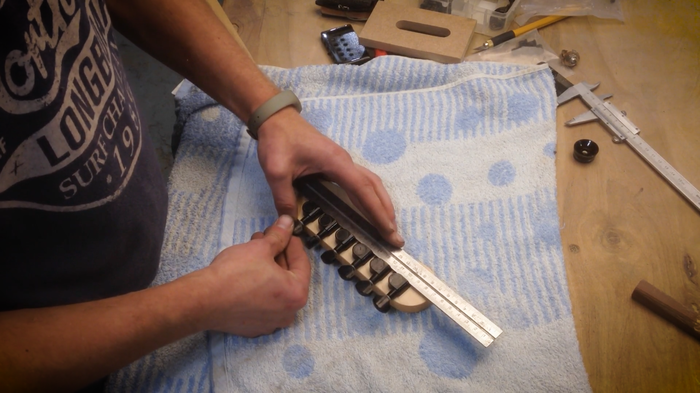

Первым делом установим колки, и будем считать основную работу над грифом выполненной. В самой установке колков нет ничего сложного, вставляем их в отверстия, выравниваем все по линейке, сверлим, закручиваем.

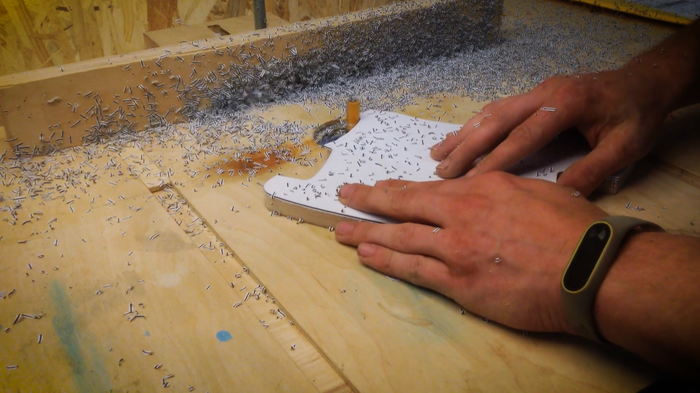

Теперь приступаем к изготовлению пикгарда. Начнем с изготовления шаблона под фрезерование. Я заранее нарисовал и распечатал приблизительный макет пикгарда, на него и будем ориентироваться, подгоняя все по месту. За основу под шаблон я взял обрезок МДФ, можно использовать любой другой материал, например фанеру или ДСП, в общем, все что есть под рукой. Приклеиваем наш шаблон на бумажный клей, грубо вырезаем лобзиком и доводим до ума шлифмашинкой и напильником, время от времени примеряя на деке. Как только вариант устраивает, переносим его на пластик.

Для пикгарда я заказал в Китае трехслойный пластик с черным слоем посередине, мне кажется, контраст слоев пластика отлично подчеркнет его форму, да и вообще, в сочетании с черной фурнитурой все должно получиться не плохо. Грубо с запасом вырезаем пластик лобзиком по контуру нашего шаблона, и с помощью копировальной фрезы переносим наш шаблон на пластик. За одно при помощи кромочной фрезы снимем фаску в 45 градусов.

Пришло время вырезать отверстия для установки звукоснимателей. Размечаем их расположение относительно крайних седел бриджа и грифа. Фрезеруем при помощи нехитрого кондуктора из МДФ, сделанного под размер крышки звукоснимателя. Примеряем, выглядит отлично!

Размечаем расположение ручек регулировки громкости и тона и переключателя выбора звукоснимателя. Забегая в перед скажу, что на данный момент я отказался от ручки регулировки тона и решил оставить только ручку громкости.

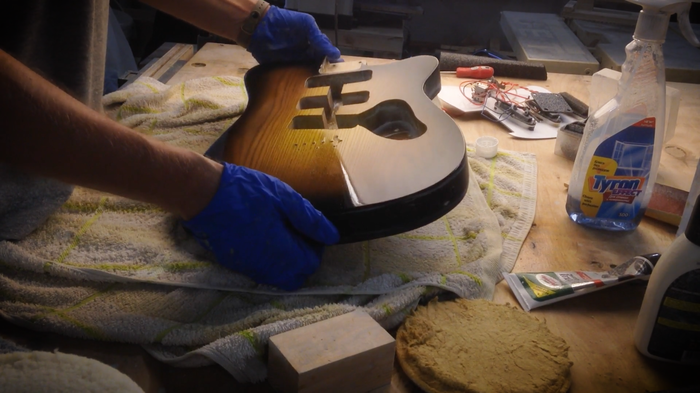

Ну и самая долгожданная и ответственная часть — финишная шлифовка и полировка лака. Начинаем шлифовать наждачной бумагой зернистостью 800, постепенно уменьшая зерно. Я использовал бумагу зернистостью 800, 1200, 1500, 2000, смачивая все это мыльным раствором. Давление при шлифовке должно быть минимальным, особенно это касается углов. Спешка здесь ни к чему. Как результат у нас должно получиться ровное матовое покрытие.

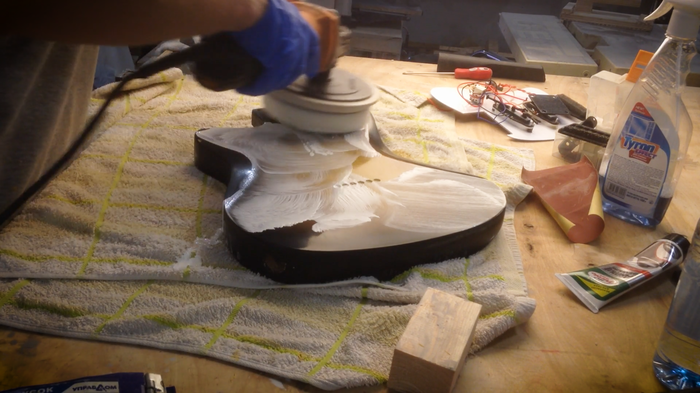

Далее полировка абразивной пастой. Я использовал автомобильную пасту двух видов. Для грубой полировки (как называемый «Антицарапин») и пасту для финишной полировки. Грубую пасту растирал руками при помощи шерстяного круга. Финишную наносил при помощи мягкого поролонового круга на болгарке с регулировкой оборотов на самой низкой скорости. Здесь тоже важно не перестараться. Я немного перестарался, и по не опытности сбил лак с краской до дерева на некоторых углах. Благо, все это прекрасно чинится. На шлифовку и полировку у меня ушло около трех часов. Такой своеобразный дзен, я вам скажу. Но результат превзошел все ожидания.

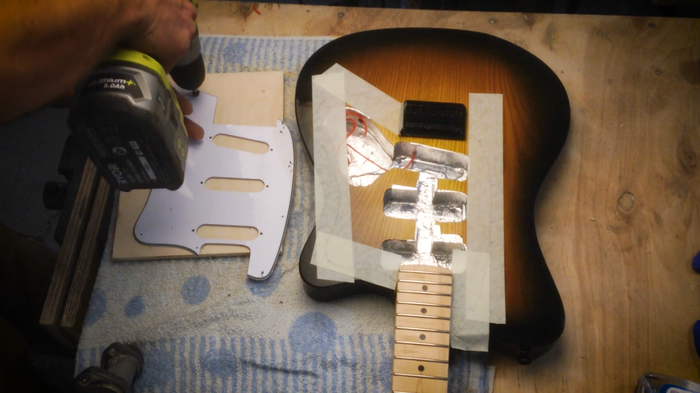

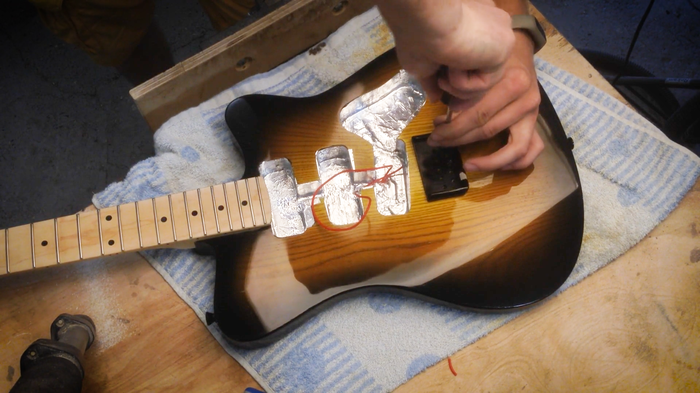

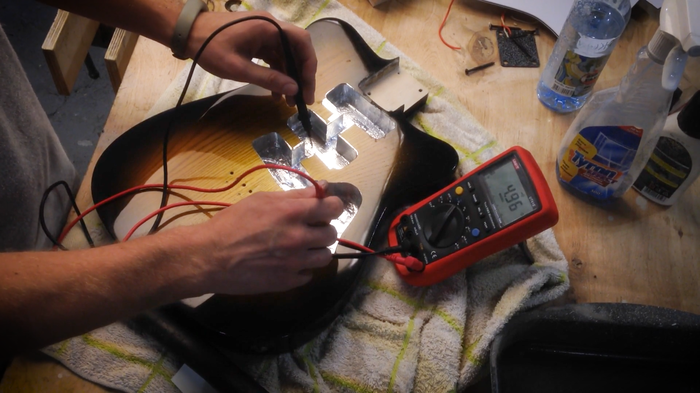

Теперь когда с полировкой покончено, можно заняться установкой гильз под струны. Здесь нет ничего сложного, ставим гильзы и забиваем их. За одно сделаем экранировку гитары. Кто-то, возможно, считает, что экранировка не нужна, но как по мне, хуже от нее точно не будет. Так так графитовой краски у меня нет, воспользуемся самоклеющейся металлизированной фольгой. Главное убедитесь, что это именно фольга, а не крашенный в металлик скотч. Прозваниваем тестером, есть контакт.

Устанавливаем крепления для ремня и собираем гитару. За одно я решил сразу установить бридж и заземлить его.

Основные работы над гитарой сделаны. Осталась косметика. Размечаем расположение отверстий для крепления пикгарда к деке. Все в нашей гитаре должно быть равномерно, лаконично и красиво. Даже саморезы. Сверлим, зинкуем, примеряем.

Ну вот и все на сегодня. В следующий раз мы займемся электроникой и наконец-то послушаем все что у нас из этого получилось.

Привет, сегодня мы продолжаем делать электрогитару своей мечты. Если вы не читали первую часть, то рекомендую ее к ознакомлению.

В прошлый раз мы закончили все столярные работы над декой, пришло время взяться за фурнитуру.

Разметим место крепления бриджа. Мензура нашего инструмента, т.е. длина струны, составляет классические фендоровские 25 с половиной дюймов, или по-нашему 648 миллиметров. Сначала грубо отмечаем это расстояние от порожка. Сейчас эта метка нам нужна для приблизительного позиционирования.

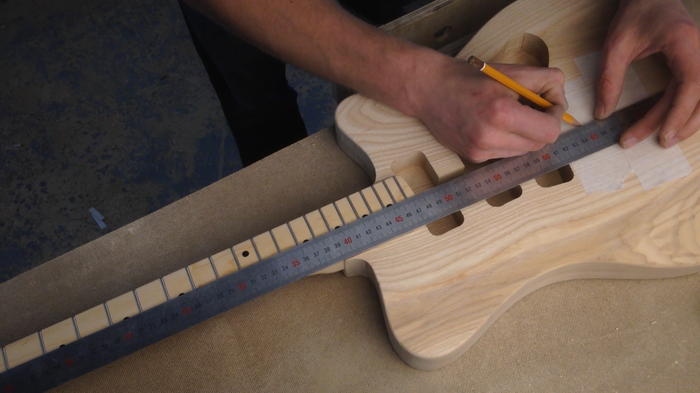

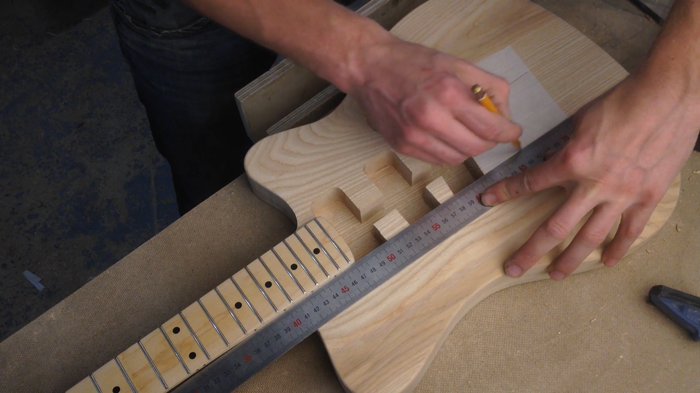

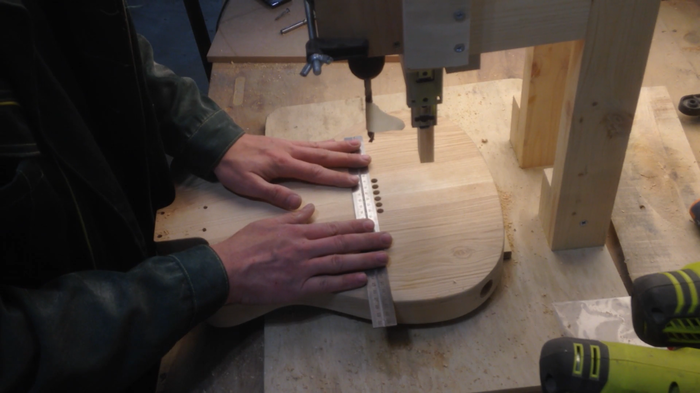

Далее находим центр гитары относительно грифа, прикладывая линейку с обеих сторон и делаем отметки на деке. Важно то, что бридж должен быть расположен по центральной оси именно грифа, а не деки, чтобы избежать перекоса струн.

Устанавливаем бридж точно по нашим отметкам и регулируем его положение замеряя мензуру от края порожка до края седел брижда. Это и будет нашеv финальным расположением. Нужно заметить, что сами седла должны быть установлены в среднее положение, для того что бы у нас был маневр при точной отстройке инструмента.

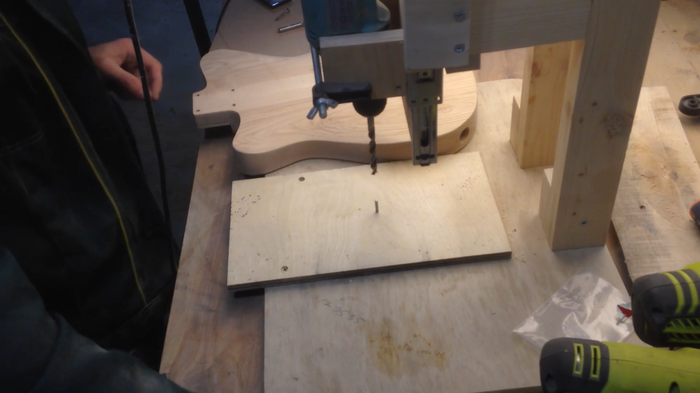

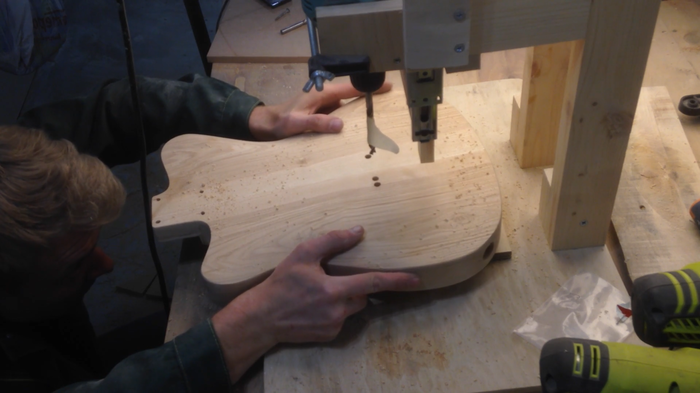

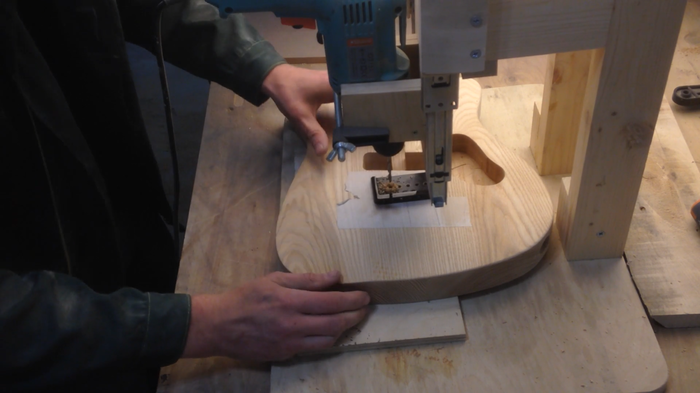

Начинаем сверлить отверстия для струн в корпусе гитары используя бридж как шаблон. Здесь важно засверливать не до конца, иначе очень велик шанс того, что сверло при сверлении уйдет в сторону каким бы точным не был станок. Я делал отверстия глубиной приблизительно в три четверти от толщины корпуса.

Дальше небольшой трюк. Используем наше сверло как направляющую шпильку. Переворачиваем гитару, нанизываем сделанные ранее отверстия на нашу шпильку и сверлом большего диаметра, в моем случае восьми миллиметровым, делаем отверстия для установки гильз под струны.

Как вы видите, отверстия на обратной стороне гитары получились идеально точными.

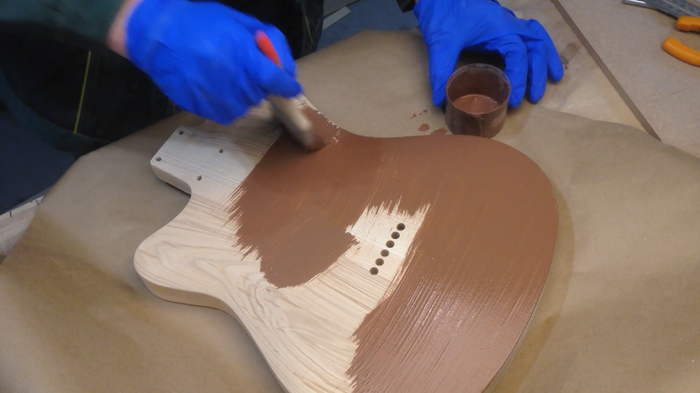

Так как мы выбрали ясень — дерево с ярко выраженными порами, для достижения ровной гладкой поверхности нам нужен порозаполнитель. На рынке существует масса готовых решений, но как оказалось, ничего их этого не продается у нас в городе. Будем использовать разведенную шпаклевку по дереву и наносить ее кистью. За одно она подчеркнет фактуру древесины. Дожидаемся полного высыхания и на следующий день сошлифовываем ее с поверхности. По идее, шпаклевка должна была остаться в порах, но забегая в перед скажу, что поры оказались закрыты не полностью, возможно, нужно было повторить процедуру несколько раз. Ну что ж, хороший урок.

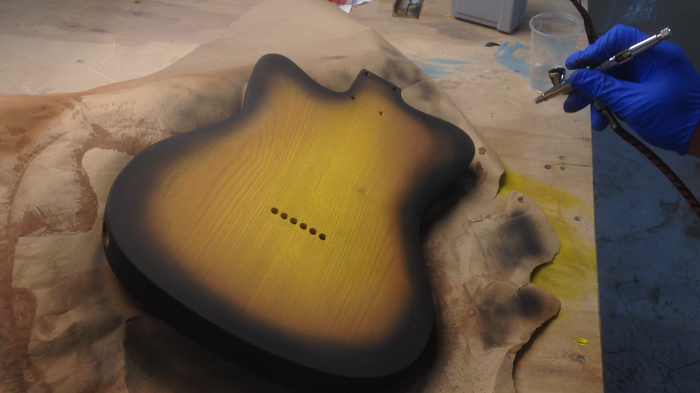

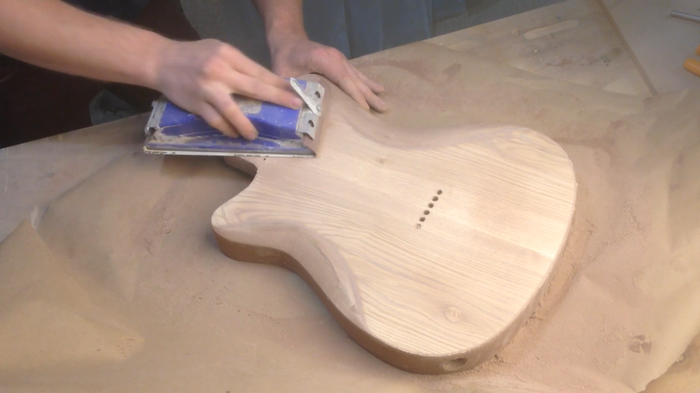

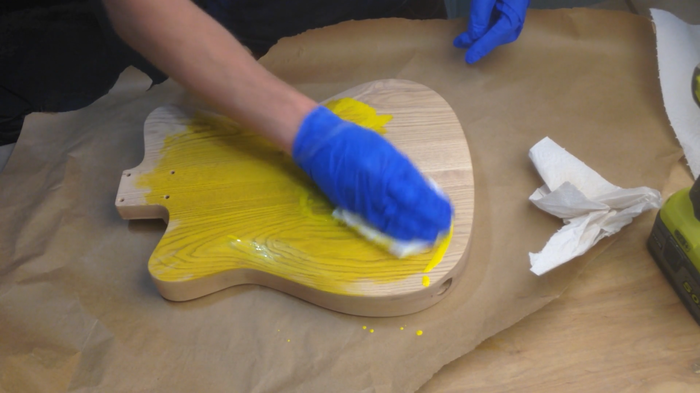

Финишная шлифовка абразивом 240 и тонирование. Опять же, на рынке существует куча колеров и красителей, очень популярны среди гитарных мастеров красители для кожи, но у нас доступ был только к колеровочной пасте, которая продается в каждом строительном магазине. Базовым слоем наносим ярко-желтый цвет. Далее начинается магия. Аэрографом делаем затенение по краям. Используем сначала коричневый, затем черный цвет. Такое цветовое решение называется tabacco sunburst.

Изначально в качестве финишного покрытия, хотелось использовать масло, но наш колер при втирании масла просто смывался. По этому решено было наносить нитроцеллюлозный лак. Это классическое покрытие для электро гитары, которое используется до сих пор на дорогих гитарах, еще он доступен и дешев. И чертовски токсичен.

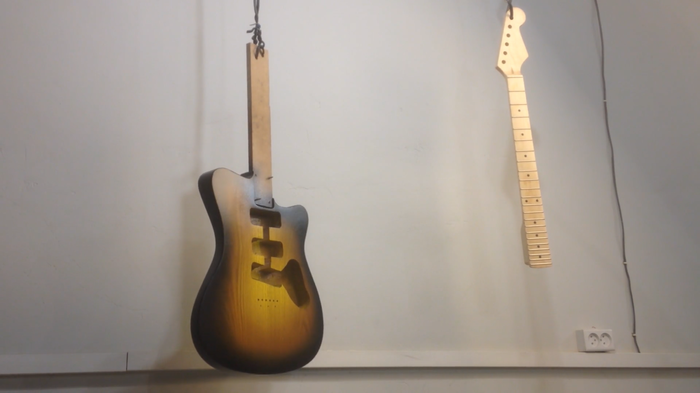

Лак наносился в три слоя с интервалом между слоями в один час. На следующий день легкая шлифовка, и процедура повторяется еще два-три раза. На данный момент нанесено 9 слоев лака. Теперь остается выждать около двух недель для того чтобы лак окончательно высох и попробуем все это дело отполировать до высокого глянца.

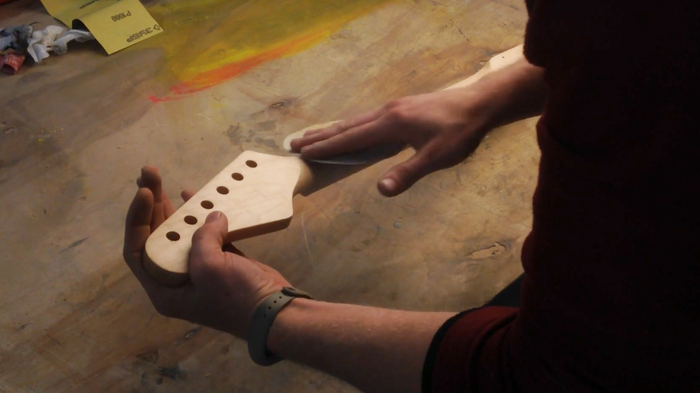

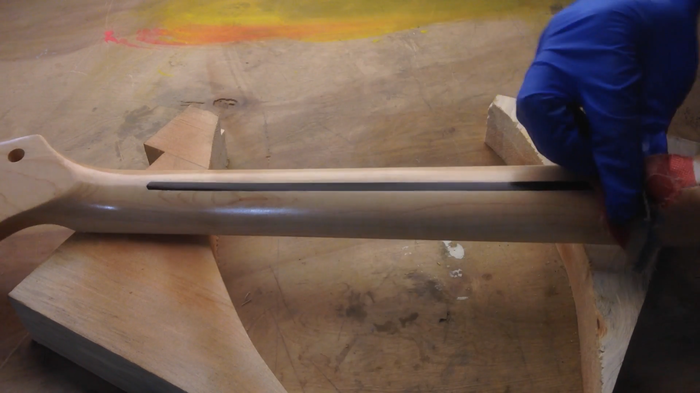

С грифом все оказалось просто. Сразу хочу заметить, что он сделан невероятно качественно. У меня бы так не получилось. Все что ему нужно — легкая шлифовка, и несколько слоев датского масла.

Ну и в заключении хочу сказать, что, к сожалению, не смотря на такое количество лака на деке, некоторые поры остаются видны. Не знаю имеет ли смысл наносить еще слои для полного заполнения пор, или, может быть, есть какой-то другой вариант. Если у вас есть какая-либо информация на этот счет, пожалуйста, поделитесь ею в комментариях.

Всем удачи!

Привет!

Сегодня мы продолжаем музыкальную тему, начатую в прошлом посте. На этот раз попробуем сделать электрогитару.

Если быть точнее, то деку. Гриф я решил использовать готовый, так как во-первых, мой столярный навык не достаточно хорошо прокачан, во-вторых, для изготовления грифа нужно купить кучу дополнительного очень узко-специализированного инструмента. Ради одной гитары, я считаю, такие траты не целесообразны. Сначала была идея купить какую-нибудь гитару донора, чтоб снять с нее фурнитуру, но посмотрев цены на поддержанные гитары, это желание пропало. Всю фурнитуру и гриф заказал на Алиэкспресс. Звукосниматели и пятипозиционный переключатель купил с рук. К сожалению, комплекта из трех синглов найти не удалось, пришлось брать комплект из двух синглов и хамбакера от старой Ямахи. В довесок к ним мне прислали еще один хамбакер с какой-то корейской гитары, так что, возможно, если все получится с этой, построю еще одну. Третий сингл заказал на на Ебей с винтажной японской реплики страта.

Как вы уже, наверное, догадались, строить мы будем вариацию на тему Стратокастера. Точнее, от страта будет расположение и количество звукоснимателей. Форма гитары свободная. Вдохновлялся кастомными гитарами, телекастером и мьюзик меном.

В основе корпуса у нас будет щит из ясеня склеенный из двух кусков. Для этого была куплена сухая доска толщиной около 50 миллиметров, шириной около 20 сантиметров, длиной около метра. Обошлась она мне в районе 500 рублей.

Первым делом нарезаем доску на куски необходимой длины, фугуем, прогоняем через рейсмус.

Выкладываем доски на стол и пытаемся подобрать рисунок древесины таким образом, чтобы стык склейки был невиден, и рисунок смотрелся красиво. На это у меня ушло некоторое время. Путем перестановок и переворотов я добился результата который меня устроил. Дальше склеиваем нашу заготовку в щит, закрепляем струбцинами и убираем на ночь чтобы клей хорошо просох.

Тем временем займемся изготовлением шаблона для фрезерования контура нашей деки. Я использовал обрезок МДФ, можно использовать любой подручный материал, например, фанеру или ДСП. Я предварительно распечатал изображение гитары в оригинальном размере на четырех листах А4 и склеил их между собой. Лобзиком аккуратно вырезаем по линии контура, дорабатываем напильником и наждачной бумагой. Это очень важный этап, чем аккуратнее будет шаблон, тем аккуратнее получится заготовка. Ну вы поняли.

Итак, шаблон готов. Переносим его на нашу деку. Грубо вырезаем с запасом по контуру, чтобы облегчить работу фрезеру. И здесь я понял, что мой лобзик и пилки не были готовы к работе с твердым деревом. Но ничего, кое как справились. Дальше закрепляем наш шаблон на заготовку. Можно было закрепить на двусторонний скотч, но я решил перестраховаться и крепил на саморезы. Отверстия сверлил в местах которые в будущем будут фрезероваться под звукосниматели, так что никаких следов от саморезов не останется.

Устанавливаем копировальную фрезу и начинаем фрезеровать по шаблону. Про фрезер Фиолент, хочется сказать отдельно. Если кратко, то, ребята, никогда не берите дешевые фрезеры.

Ну и вот что у нас получилось. Заготовка потихоньку начинает напоминать гитару.

Пришло время сделать карман для установки грифа. Из МДФ я сделал простой шаблон. На этот раз решил немного помочь фрезеру, предварительно засверлившись сверлом фостнера.

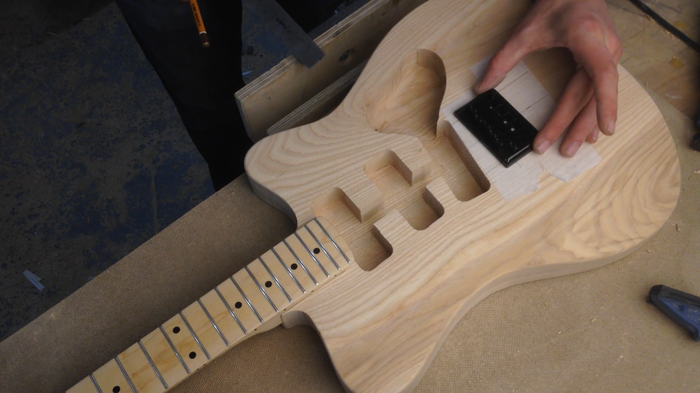

Настало время делать полости для звукоснимателей и органов управления. Схема прежняя — копировальной фрезой фрезеруем по шаблону.

Сейчас будем скруглять края кромочной радиусной фрезой. Кому-то нравится большой радиус как у стратокастеров, мне нравятся более острые края.

Немного поработаем над корпусом. Сделаем скос для руки.

Намечаем расположение панели для крепления грифа.

Примеряем панель крепления джека, размечаем, делаем отверстие. Для сверления я использовал ступенчатое сверло по металлу. Этот трюк я подсмотрел у одного западного мастера. Дальше сверлом максимально большого диаметра делаем канал для прокладки кабеля. Я использовал сверло на 13. Со стороны полости под органы управления сверлим встречное отверстие. Пробуем протянуть кабель. Все отлично! Есть контакт.

Ну и под конец для затравочки примеряем гриф и бридж. Ими мы займемся в следующий раз.

Привет, сегодня у нас интересный и очень важный для меня проект. Сегодня я буду строить свой собственный гитарный кабинет. В ретро-стиле, чтоб было интересней.

В основе у нас будет ящик из 18 миллиметровой березовой фанеры объемом около 60 литров с открытой на одну треть задней стенкой. В него я помещу двенадцати дюймовый динамик Eminence Legend V128. Как заявляет производитель, в результате у нас должен получиться классический британский звук.

И так, поехали.

Для начала нарезаем лист фанеры на нужную нам длину и ширину. При помощи фрезера делаем пазы в которые в последствии будет вставляться передняя и задняя стенки.

Для придания интересной формы, углы нашего кабинета будут скруглены. Делать мы это будем путем пропила пазов. В английском языке такую технику называют kerfing, у нас я аналога этому слову не нашел. С помощью нехитрых формул находим необходимое количество, глубину и расстояние между пропилами. Выставляем необходимую глубину пропила и начинаем резать.

Чтобы немного размягчить древесину, хорошенько размачиваем фанеру на местах сгиба. Все должно пропитаться наверняка. Пробуем согнуть. Отлично. Лист гнется без особых усилий.

Наносим клей. Сразу же скажу, что клей не нужно экономить. Он должен практически полностью заполнить пазы. Вставляем распорки и хорошенько зажимаем все струбцинами. Сразу же избавимся от излишков клея при помощи влажной тряпки.

Пол дела сделано. Повторяем все тоже самое со второй половиной корпуса. Мочим, ждем, клеим, оставляем еще на одну ночь.

Верхняя и нижняя половины нашего корпуса будут скрепляться соединением в пол дерева. С внутренней стороны заготовки снимем материал при помощи ручного фрезера с упором, с внешней мне показалось удобнее это сделать на фрезерном столе.

Теперь займемся передней и задней стенками. При помощи нехитрого кондуктора и фрезера вырежем отверстие под динамик. Лобзиком грубо закругляем углы, доводим потом на ленточной шлифмашинке и при помощи лобзика и копировальной фрезы переносим все на заднюю стенку.

Так как мы строим, так называемый "открытый кабинет", задняя стенка у нас будет отсутствовать на треть. Обыграем это в стиле нашего кабинета.

Наконец-то можно собрать все на сухую и посмотреть что у нас получилось. По-моему получилось не плохо. Можно клеить и оставлять сохнуть.

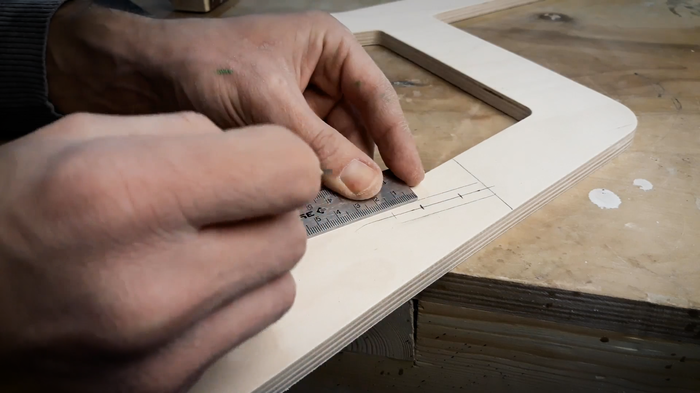

Кромку и внутренню часть рамки было решено зафанеровать для того чтобы скрыть следы от пропилов. Толщина ламелек определялась опытным путем. Заготовки нарезались на циркулярке и замачивались в горячей воде, затем гнулись и при помощи струбцин прижимались к рамке до полного высыхания.

С кромкой все было гораздо проще, для нее были нарезаны широкие ламели толщиной в четыре миллиметра. Сложностей никаких не возникло.

Итак, клей просох. Подрезаем , и излишки материала удаляем при помощи копировальной фрезы. С внешней стороны на фрезерном столе, с внутренней ручным фрезером.

Долго ломал голову что делать с ножками, рассматривались варианты начиная с цилиндрообразных резиновых, которые как-правило и используют при строительстве комбиков и гитарных кабинетов, заканчивая металлическими из гнутого прутка. Первый вариант показался слишком простым, последний слишком сложным. Не хотелось растягивать все это на неопределенный срок. В итоге из остатков древесины были выпилены простые трапецивидные ножки, с одной стороны решено было сделать радиусную фаску что-бы визуально сделать ножку тоньше. На мой взгляд, получилось вполне лаконично.

Ну что ж. Финишная прямая. Осталась шлифовка и финишное покрытие. Шлифуем все орбитальной шлифовальной машинкой, в труднодоступных местах руками. Начинаем бумагой зернистостью 80, заканчиваем 120. Идти выше нет смысла, окончательный блеск и гладкость поверхности нам придаст финишное покрытие. Как финиш использовать буду самодельное датское масло.

Ну и вишенка на нашем торте. Динамик Eminence Legend V128.

Как звук? Звук очень хорош.

Более подробное видео с процесса сборки можно посмотреть здесь: https://youtu.be/wVrFStIw36o

Привет. Сегодня я покажу вам как сделать стильный детский стульчик по своему собственному дизайну из обычного листа фанэры (привет строителям).

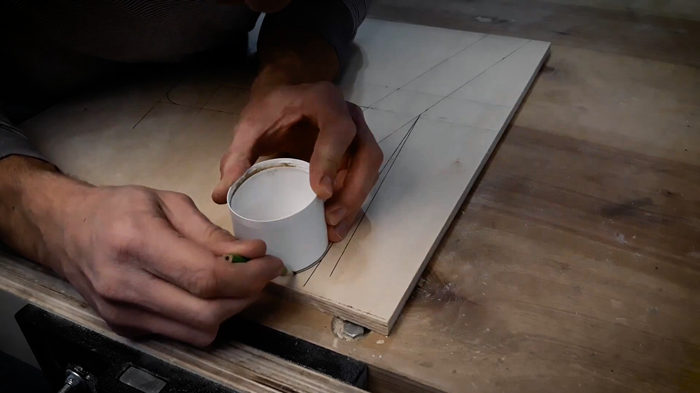

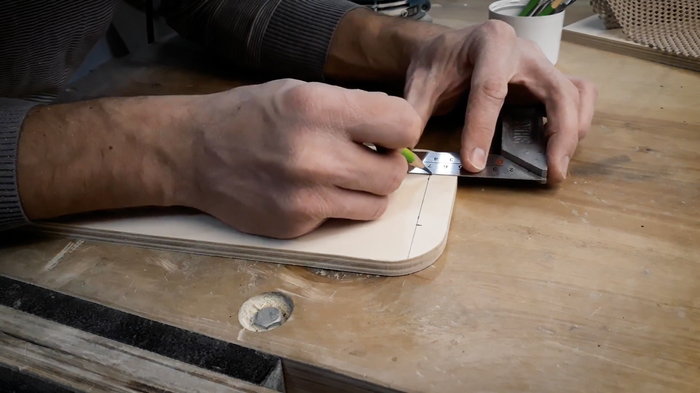

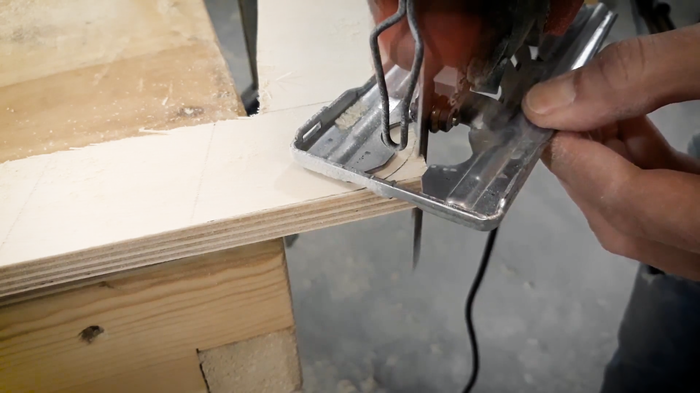

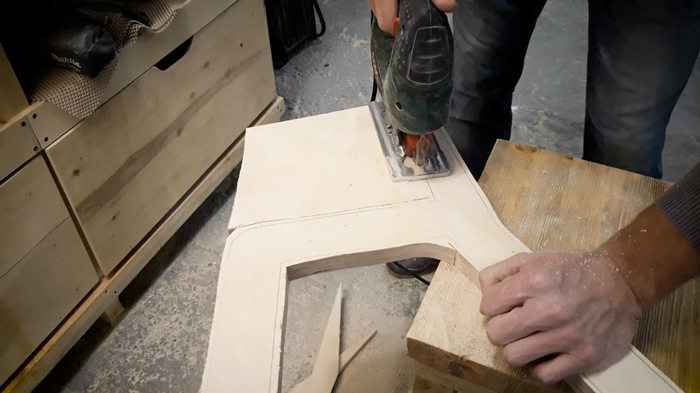

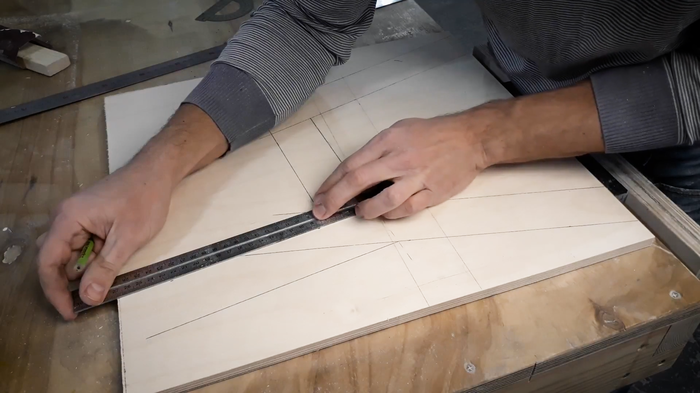

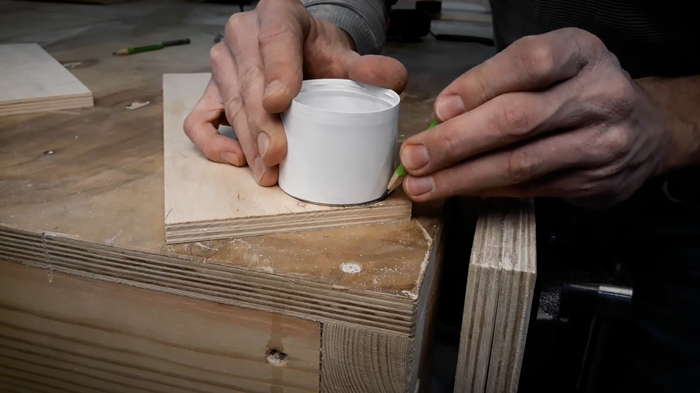

Для начала давайте определимся с профилем. Прямо на листе фанеры нарисуем контур, который потом выпилим лобзиком. Начнем с разметки высоты сидения. 17-18 см будет в самый раз для малыша полутора лет. Если ребенок постарше, можно увеличить высоту.  Дальше можно дать волю фантазии. Ножки будут расходиться вперёд и назад под углом 15 градусов, а сверху контур ножек стульчика будет замыкаться, образуя подлокотник. Можно пробовать задать контуру разные радиусы скругления, толщину, углы наклона.

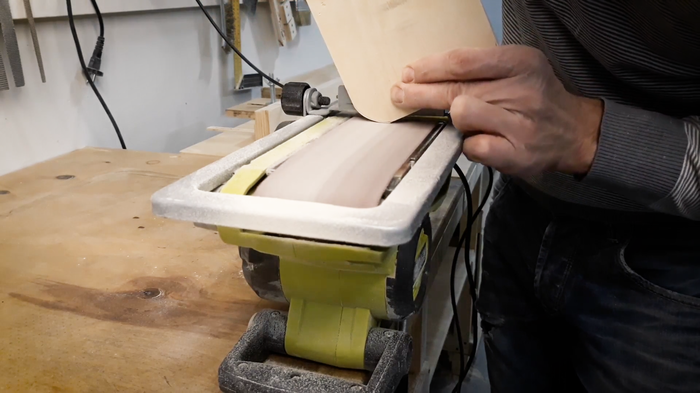

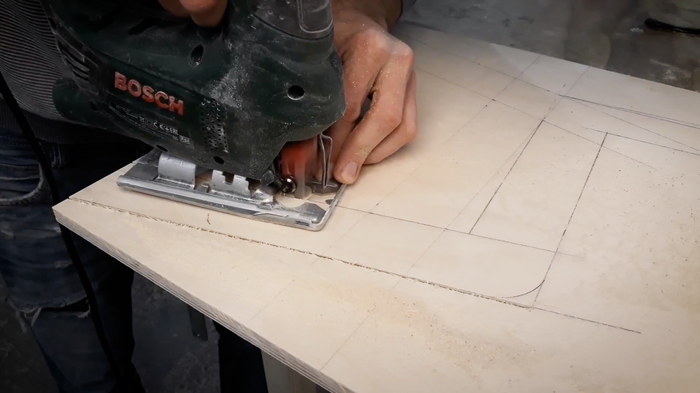

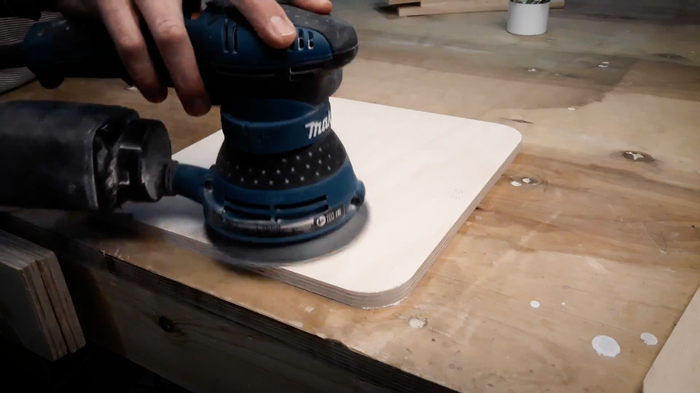

Когда мы окончательно определились с формой, беремся за лобзик. Аккуратно все выпиливаем по контуру и сошлифовываем неровности.

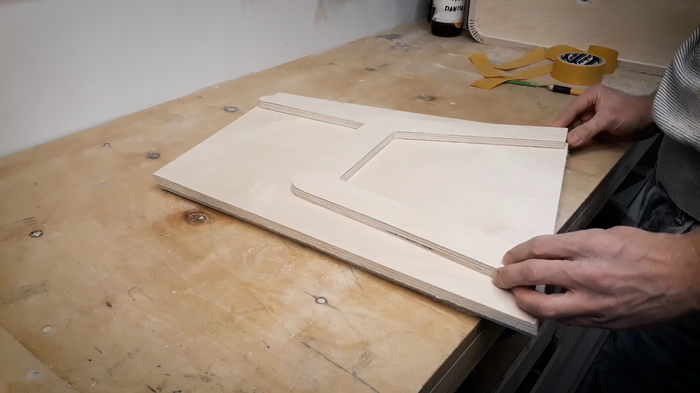

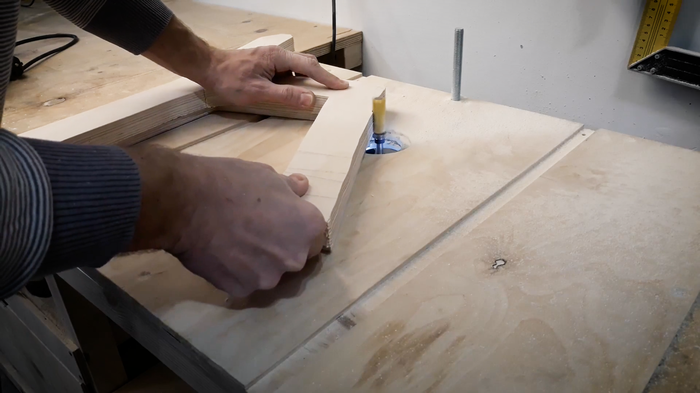

Дальше можно поступить следующим образом - обвести готовый контур и выпилить второй, в точности совпадающий с оригиналом. А если под рукой есть фрезер, то можно склеить пару листов фанеры двусторонним скотчем, грубо выпилить форму, затем с помощью копировальной фрезы аккуратно обвести шаблон, получая две точные копии.

Сам шаблон оставим, вдруг понадобится ещё один стульчик.

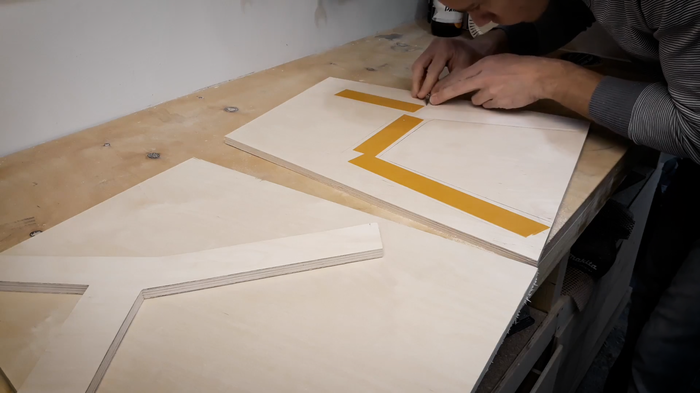

Теперь вырежем сидение, спинку и две проножки которыми скрепим конструкцию воедино. Ширина сидения 30 см, спинка чуть шире, чтобы немного выступала за края. Скруглим края, и в спинке заранее засверлим 4 отверстия.

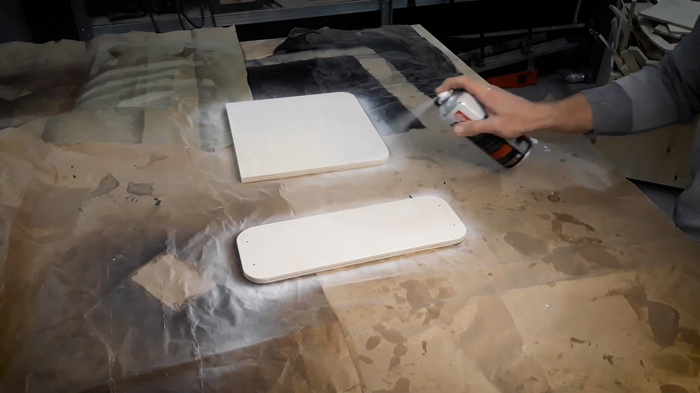

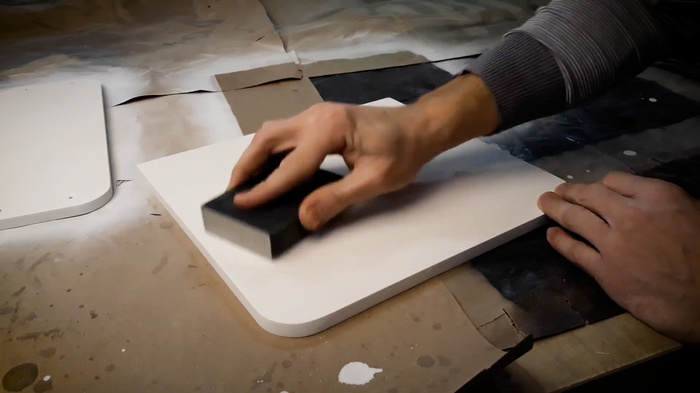

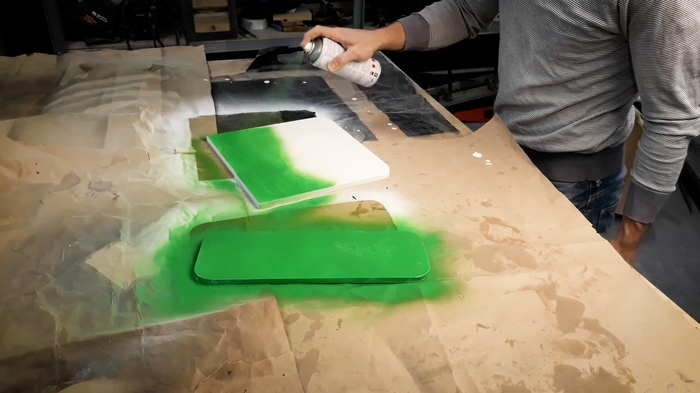

После шлифовки нанесем слой грунта из баллончика. После того как грунт высох, промежуточная шлифовка губкой 320 и слой краски.

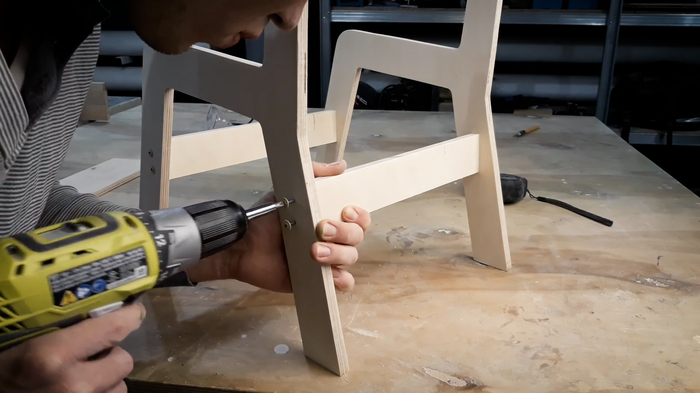

Разметим место, где будут расположены проножки и засверлим отверстия под саморезы. Такие же отверстия засверлим в самих проножках. Можно использовать любые саморезы, подходящие по длине. Я взял окрашенные в бежевый цвет с пресс шайбой.

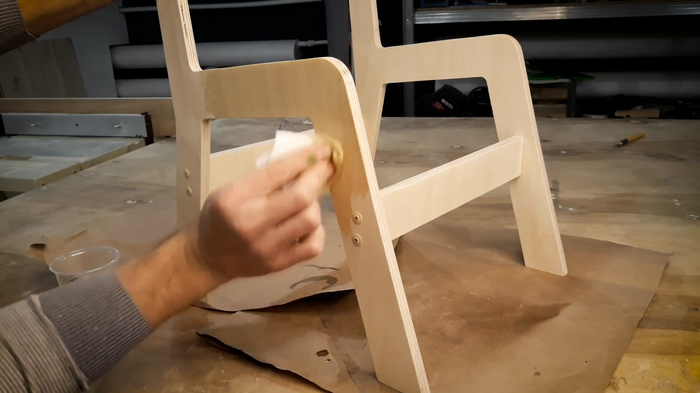

Поскольку отверстия засверленны заранее, нам не составит никакого труда точно собрать две части стула вместе. Каркас стульчика можно покрыть защитным составом, а можно оставить и как как есть. Я использовал самодельное датское масло в один слой, чтобы немного подчеркнуть фактуру дерева.

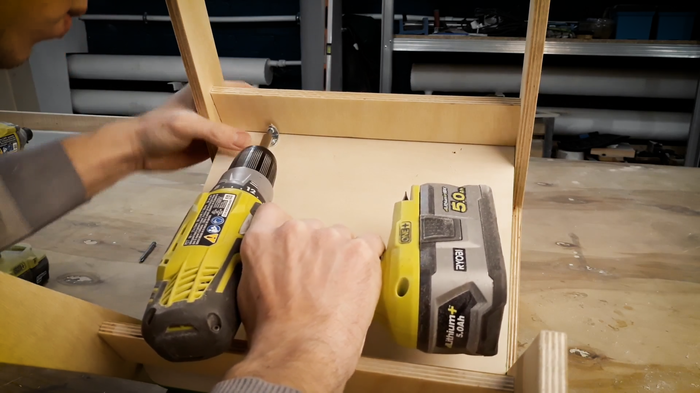

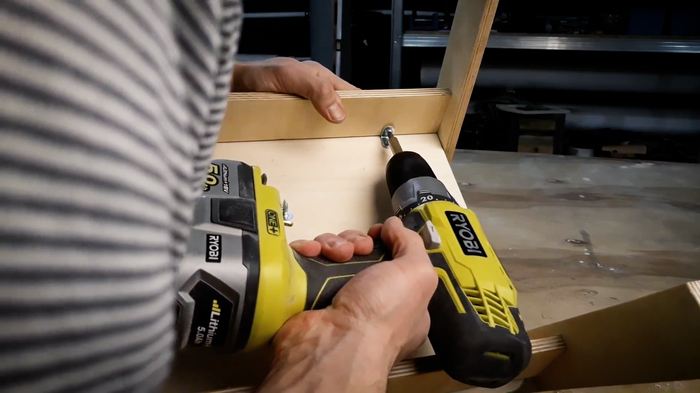

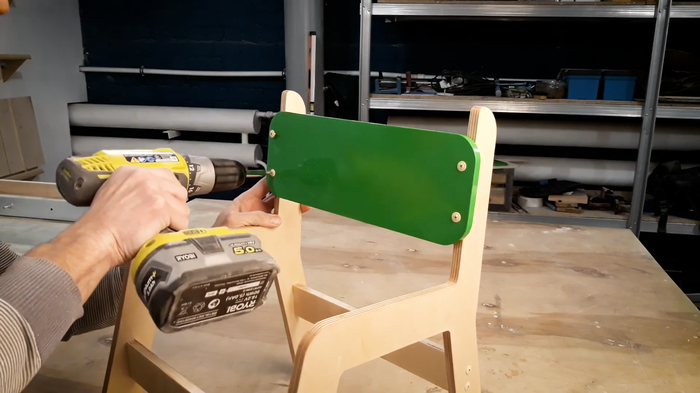

С креплением сидения не будем ничего изобретать и прикрутим его при помощи мебельных уголков. Здесь нужно внимательно подобрать длину саморезов, чтобы не пройти фанэру насквозь.

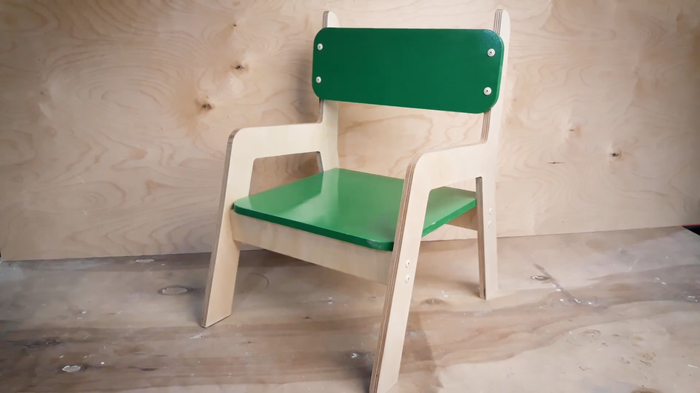

Ну вот. Стульчик для малыша с собственным уникальным дизайном готов! Экспериментируйте с формой и цветом, попробуйте создать столик, следуя тем же принципам. Всем удачи!
