Сегодня мультиметр, который действительно заслуживает внимания, это интеллектуальный цифровой мультиметр с цветным дисплеем и истинным среднеквадратическим значением.

Прибор имеет ручной и автоматический режимы управления и частоту дискретизации в 3 раза в секунду. Но это не самая главная его фишка, отличительной чертой данного прибора является то, что ему не нужны батарейки.

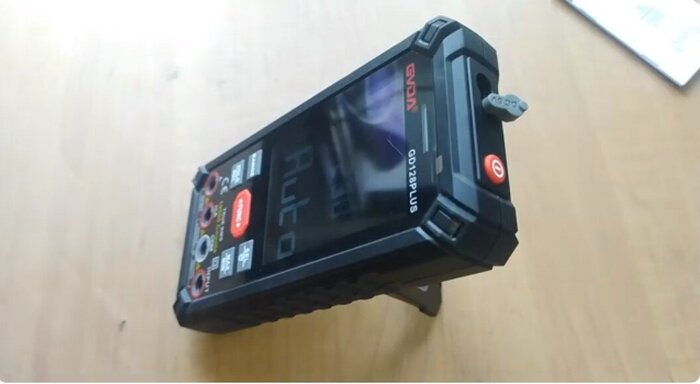

Питается прибор от встроенного литий-ионного аккумулятора 3,7 В 1200 мАч. Сзади есть гнездо для зарядки, которое закрыто резиновой заглушкой. Заряжается от 5 В через USB (шнур в комплекте).

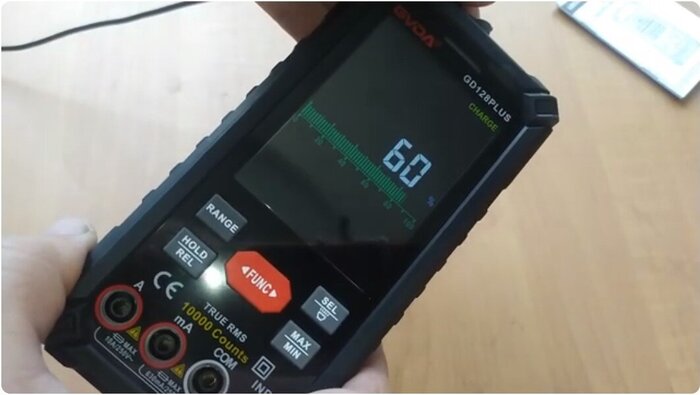

Теперь, чтобы вы поняли, как это работает, я подключу его к зарядке. Как видите, он показывает 60% заряда. Когда прибор заряжается, работать им нельзя, после полной зарядки до 100%, на дисплее высветится "Full", то-есть, полностью заряжен.

Если прибор включен и бездействует больше 15 минут, срабатывает автоотключение. Этот режим можно отключить, Для этого выключаем прибор, зажимаем кнопку "SEL" и "ON/OFF". Теперь прибор не будет автоматически выключаться.

Как и упомянул выше прибор может работать в автоматическом режиме и в ручном. В автоматическом режиме работают только первые три функции: напряжение, сопротивление и прозвонка. Всё остальное работает в ручном режиме.

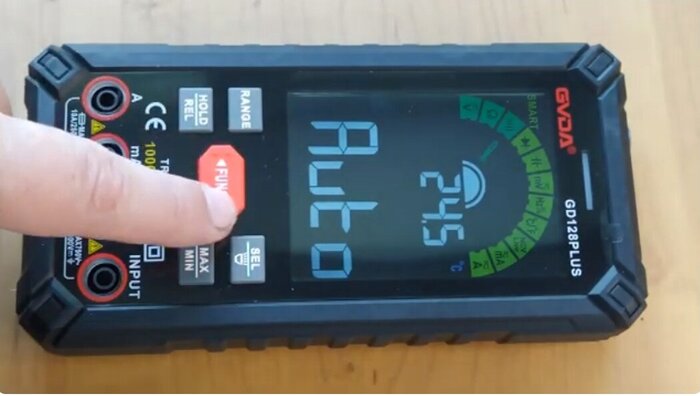

Особенность прибора - это кнопочка "FUNC", красная кнопка, которая нажимается на две стороны. В ранних версиях мультиметров можно было листать режимы измерений только в одну сторону (по кругу), а теперь есть возможность вернуться назад и это очень удобно.
Кнопка "Range" переставляет запятую, для отображения десятичных значений измерений.
Кнопка "Hold" замораживает данные, та же кнопка включает функцию "Rell", то-есть, измерение относительных значений.
Кнопкой "Cell" можно выбирать постоянный или переменный ток, эта же кнопка включает фонарик, если её нажать и удерживать.
Фонарик расположен на тыльной стороне прибора, довольно яркий. Кнопка "MAX/MIN", то-есть, можно установить измерения максимальных и минимальных значений, нажатием и удержанием эта функция отключается и прибор переходит в режим измерения плавающих значений.
Чтобы лучше видеть как работает плавающий режим имеется аналоговая шкала.

Изюминка этого прибора, то что он может измерять амперы, что делают не все мультиметры. Еще, когда включаете какую-то из функций, прибор будет подсвечивать, куда надо установить щупы. Моргает зеленым цветом 5 раз и указывает на разъём, куда именно нужно установить щупы.

Максимально он измеряет 10 ампер. Максимальный диапазон измерения напряжения - 1000 вольт при постоянном токе, 750 вольт при переменном токе.

При тестировании всех режимов работы мультиметр показал себя довольно неплохо, если не считать прозвонки, у этого мультиметра она очень медленная, а в остальном меня все устраивает более чем.

Источник

Данное устройство включает в себя сразу три прибора: двухканальный осциллограф, генератор сигнала и мультиметр.

Тактильно прибор FNIRSI 2C23T ощущается очень добротно. Корпус изготовлен из качественного пластика и имеет резиновые вставки.

С обратной стороны, как и полагается, имеется подставка, за которой вы не найдете лючка под батарейки, потому что данный прибор питается от встроенного аккумулятора ёмкостью 3000 мАч, что, как я считаю, огромный плюс.

Заряжается прибор через разъём USB-C, который находится сбоку. Через него же его можно подключить к компьютеру и сбросить снимки экрана, которые способен делать этот девайс.

В верхней части прибора расположено три гнезда. Первые два это разъемы для подключения осциллографа, третье гнездо для подключения генератора сигналов.

В комплекте идет сразу два щупа для осциллографа с делителем 1-10Х. Провод с крокодилами для подключения к генератору сигналов. Два достаточно качественных щупа для мультиметра (не силикон). Кабель USB-C/Type-C для зарядки.

Включаем осциллограф и сразу перейдем в меню настроек. Здесь можно задать язык, громкость звукового сигнала, автовыключение питания, яркость дисплея, а также задать, какой инструмент будет включаться первым при включении прибора. Первым предлагаю рассмотреть возможности мультиметра.

Замерим напряжение, измерение постоянного напряжения производим в режиме DC, а для измерения переменного напряжения переходим в режим AC.
Также в данном мультиметре есть очень полезный режим под названием "Life".

В нём прибор работает в качестве индикатора и позволяет определять фазный проводник. При обнаружении фазы срабатывает звуковая сигнализация, а на экране появляется соответствующая надпись.

Попробуем измерить сопротивление резисторы. Резисторы у меня не прецизионные, а потому отклонение от номинала указанного на корпусе имеет место быть.

Измерим сопротивление нагревательного элемента. Проверим прозвонку, перейдя в режим проверки диодов. Прозвонка достаточно шустрая, но с минимальное запоздание всеже есть.

Проверим пару диодов, всё работает, как и полагается. И еще посмотрим, как прибор справится с измерением ёмкости конденсатора.

С мультиметром разобрались, теперь переходим в режим осциллографа. Для этого необходимо подключить другие щупы для демонстрации его возможностей.

Я возьму светодиодный прожектор, в нём для регулировки яркости используется регулятор ШИМ сигнала, который мы, как раз, сможем увидеть.

Подключаем щуп, для получения достоверной картины важно соблюдать полярность подключения. Нажатием на кнопку "авто" осциллограф автоматически настраивает оптимальный вид осциллограммы.

Осциллограф позволяет наглядно увидеть форму сигнала. Можно видеть, как меняется коэффициент при вращении ручки регулировки яркости. Нажатием на кнопку "Move" можно двигать осциллограмму, как нам удобно.

Стрелками вверх-вниз можно настроить вертикальную развёртку, стрелками вправо-влево — временную развёртку. В нижней части экрана указываются параметры сигнала: канал, напряжение, частота, длительность и другое.

Тут также можно выбрать, какие параметры отображать. При необходимости можно задать триггер: автоматический, нормальный или одиночный, выбрать канал, а также тип (по нарастающему или спадающему фронту).

Также данный осциллограф умеет делать скриншоты и сохранять их во внутреннюю память. При необходимости их можно посмотреть, подключив прибор к компьютеру.

Подключим второй щуп и посмотрим на работу осциллографа в двухканальном режиме. Источником будет стереосигнал с телефона. Как можете видеть, звуковой сигнал обоих каналов прекрасно отображается. Задавать параметры можно отдельно для каждого канала.

Теперь рассмотрим инструмент генератора сигнала. Для этого подключим провод с крокодилами в третье гнездо, подцепим к одному из каналов осциллографа и запустим генератор на какой-нибудь произвольной частоте.

Перейдя в режим осциллографа, можно видеть этот самый сигнал. Для настройки доступны такие параметры, как частота, скважность и амплитуда.

Доступные формы сигнала для генератора следующие: синусоида, прямоугольная волна, треугольная волна, полуволны, полная волна, шумовая волна и постоянный ток.

При подключении динамика можем прослушать, как звучат различные формы сигнала. Такой генератор сигнала можно использовать для настройки аудиосистем и усилителей, а также для наладки различных электросхем.

В заключение, хочу сказать, что этот девайс мне действительно понравился. Начиная от качества сборки и заканчивая своим функционалом, данный прибор станет отличным помощником в моей мастерской. Для каких-то профессиональных и сложных задач он, скорее всего, не подойдёт.

Но для моих задач и большинства таких же самодельщиков, как я, его функционала хватит с головой. Я считаю, для устройства, которое в себя включает сразу три прибора, 70 баксов - это отличная цена.

Раньше нельзя было и представить, что настанет время, когда осциллограф, мультиметр и генератор сигнала смогут поместиться в одном небольшом устройстве размером с ладонь, которое будет доступно каждому. А на этом у меня всё. Всем удачи!

Источник

Нашел на AliExpress достаточно прикольного гравера для использования в условиях квартиры, так как в мастерской, у меня есть сетевой гравер.

Для дома себе подобрал очень компактный и в то же время функциональный аккумуляторный гравер WorkPro. Теперь давайте немного о нем расскажу.

Сам чехол очень компактный и достаточно удобный, качественная ткань, отличный пошив, застежка типа молнии.

Комплектация здесь минимальна, набор насадок, который идет вместе с ним довольно скудный.

Далее у нас идет сам гравер с аккумулятором, зарядное устройство, док-станция и зарядка на 2 ампера 12 вольт. Всё, больше ничего нет.

Из плюсов чехла, в отличие от кейса, в котором всё тщательно продумано, то что сюда можно доложить необходимые насадки и дополненую оснастку для гравера.

Ну, для начала давайте взглянем, что у нас идет из оснастки гравера. В комплекте имеются различные абразивные камни, отрезные диски, наждачные кружки, фрезы и т.п. В общем-то, весь набор фото смотрите сами.

Для езки металла и камня докупил отдельно алмазные диски.

Взял еще фрезы на основе карбида вольфрама, тоже достаточно качественный продукт, в любом случае цветные металлы они грызут без проблем, но я больше им работаю по пластику.

Еще заказал ручку для гравера, так как привык на сетевому граверу использовать этот аксессуар, достаточно удобно использовать его для заточки или для резки.

Однако ручка идет универсальная и она не совсем подходит к этому граверу. Поэтому ее пришлось немножко доработать, а именно клеевым пистолетом я залил термоклей сам гравер обмотал скотчем и сделал форму силикона под форму гравера, получилось весьма неплохо. Теперь он не болтается, всё красиво стоит, и им действительно можно работать.

Комплект поставки мы рассмотрели, следовательно, теперь переходим к более подробному обзору самого гравера. Посмотрим на его качество изготовления, проанализируем ёмкость аккумулятора, ну и в целом разберём его более подробно.

Гравер Workpro имеет пять скоростей, на корпусе есть индикация заряда аккумулятора. Теперь посмотрим, какой ток он потребляет на каждую из этих скоростей.
К сожалению, мой блок питания может выдать только 5,1 ампер, поэтому вероятность, что он будет немножко проседать, ну в общих чертах будет видно.

Включаем на первую скорость: потребляют около одного ампера без нагрузки, под напряжением до 1,1 ампера.

На второй скорости около 2 ампер, под нагрузкой около 2,5 ампер.

Третья 2,4ампер, подзарядка до 4 ампер.

Четвёртая скорость 3,4 ампера на холостую, до 5 ампер при включении, и блок питания отключился по превышению тока.
Пятая скорость холостого потребления около 5 ампер, при включении моего БП уже не потянет, так как будет больше 5 ампер.

Таким образом, тестировать ёмкость батареи необходимо минимум 4 ампера. Попробуем, согласно индикации батареи: она заряжена, будем ее разряжать.

Подключаем электронную нагрузку к аккумулятору и выставляем ток на 4 ампера, сбрасываем показания и запускаем в работу.

Ну, а пока батарея разряжается, разберем сам гравер. Для этого нам понадобится отвёртка типа «звёздочка» Т10. Снимаем скобу и выкручиваем винты. Для того чтобы разобрать, надо ещё сзади вытащите металлическую скобу.

Теперь корпус разбирается. Видим резиновое уплотнение, чтобы уменьшить шум двигателя. Литье достаточно качественно, обработано хорошо.

А теперь само устройство гравера. Имеется плата контроля заряда и плата контроля скоростей. Подшипник стоит закрытого типа, достаточно качественный.

Двигатель у нас RS550, видно на нем достаточно толстая проволока намотана.
Включение происходит сжатием рычажки на микропереключателе. Сделано достаточно качественно.

Вращение двигателя происходит сегментировано, магниты достаточно мощные, что говорит именно о хорошем качестве двигателя.
Плата управления двигателем для охлаждения установлена на алюминиевой пластине, что тоже, в общем-то, можно отнести к позитивным моментам в этом гравере.

Итак, модель гравера WorkPro: 123013А, питание 12 вольт, аккумулятор 2 ампер-часа, количество оборотов от 7,5 до 32 000. В общем-то аккумулятор у нас должен быть 2 ампер-часа, смотрим, что есть в реальности после тестирования.

Видно, аккумулятор разряжается почти полчаса током 4 ампера и выдает 1,9 ампер-часа. В общем-то, неплохо, на самом деле есть те самые 2 ампер-часа, заявленные продавцом.

Разобрать аккумулятор тоже достаточно просто. Держится крышка на двух винтах. Вот можем увидеть БМС. Единственное, вытаскивать, чтобы посмотреть элементы, я не буду, потому что тут надо выталкивать контактные площадки, чего делать не хочу.

По итогу своих денег, этот гравер вполне стоит. Сделан очень качественно и по крайней мере мне достаточно он понравился. На этом, пожалуй, завершим обзор данного устройства.
