Привет Пикабу! Хочу поделиться опытом, может кому-то будет интересно!!

Пост будет длинный, много картинок и фото!!

Решил я значит побаловать себя чем-то особенным, прям для души :) А так как люблю консольки и игры в целом, выбор пал на Game Boy Original DMG-01, самый первый, вот такой –

(фото из инета)

Нравится он мне, приятно держать в руках, тяжелый и офигенно олдскульный :)

В то время было выпущено огромное количество GB этой модели и поэтому отыскать его на всем известной площадке - было не сложно. Брал я его, чтобы в дальнейшем найти несколько крутых картриджей, наиграться и отправить GB в ретро уголок, в качестве первого экспоната.

Уже в то время, а это 1989 год, два таких кирпича можно было соединить Link кабелем и рубиться вместе с другом. Но вот экран подвел… При искусственном свете играть еще можно, при дневном сложно, а вот в темноте - совсем нереально. Очень не хотелось ограничивать себя, ведь можно же поигрывать в покемонов перед сном :)

Чтобы как-то пофиксить эту проблему, после выхода GB, была выпущена специальная экран-подсветка –

(фото из вики)

Мне этот вариант показался не самым лучшим. Нужны будут дополнительные батарейки, да и найти оригинальную подсветку в хорошем состоянии – достаточно сложно и дорого. Погуглив я обнаружил, что для DMG-01 продают специальную подсветку, которую можно незаметно встроить прямо под экран! Есть разные варианты цвета, мне понравилась под названием WhiteV3.

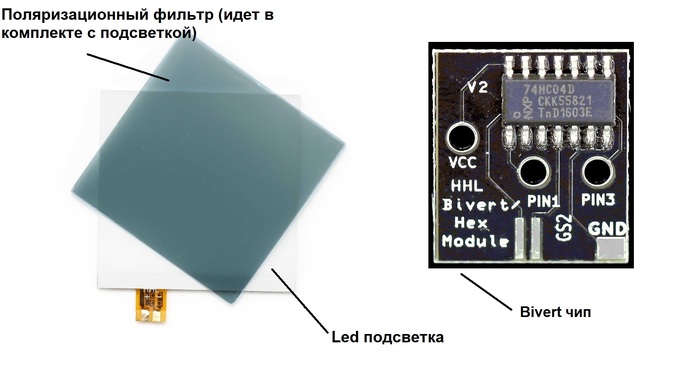

Там же, где и подсветку, нашел так называемый Bivert чип, который инвертирует сигнал для дисплея и картинка волшебным образом становится более четкой и красивой. Весь комплект выглядит так -

(Фото из инета)

Для установки вышеперечисленного понадобятся - паяльник, канифоль и припой, а так же хоть небольшой скилл владения всем этим добром…у меня он почти нулевой :)

Далее будут мои фотки и комменты к ним.

Это мой GB и 2 фотки экрана при хорошем освещении -

Корпус был достаточно грязный, особенно задняя часть (видимо часто играли грязными руками). Решил отмыть пластик. Набрал теплой, мыльной воды и натирал жесткой стороной губки для мытья посуды. На фото видно как было и как стало -

Теперь главное -  как его разобрать и все это дело установить.

Чтобы открыть корпус нужно открутить 6 винтов на задней крышке, 2 из них находятся в отсеке для батареек (на фото сверху видно). Nintendo использует защитные винты Tri-Wing. После того как открутили винты, аккуратно разъединяем половинки и отключаем шлейф -

Далее берем половинку с экраном (на фото справа) и откручиваем еще 10 винтов (на этот раз обычной, крестовой отверткой). Отделяем плату от корпуса и откручиваем еще 2 винтика под экраном -

После этого нужно быть крайне осторожным и внимательным! Нам нужно немного вытащить экран и снять с него трехслойную пленку. Но под экраном находится шлейф, который можно повредить и убить GB, а еще его нельзя отсоединить во время работы.

Далее нужно кусачками откусить под экраном кусочек пластикового корпуса (в который был помещен экран), это нужно для того, чтобы когда мы положили под экран нашу LED подсветку, ее шлейф лежал свободно. На следующем этапе нужно припаять 2 провода (которые идут в комплекте с подсветкой) к контактам на шлейфе, красный к + , а синий к -.  Под экраном есть конденсатор и над ним 2 контакта, припаиваем наш + к левому, а - к правому. К сожалению в момент когда я это делал, меня отвлекли и я забыл сфоткать, потом было лень разбирать :) так что ниже будет 1 моя фотка и 1 картинка из инета.

Кладем нашу подсветку под экран. Теперь нам нужно взять поляризационный фильтр, отклеить от него защитные пленочки и вложить между экраном и подсветкой таким образом, чтобы он стал темным, если фильтр выглядит через экран прозрачным, просто поверните его на 90 градусов. Подсветка готова! На этом этапе можно взять нашу вторую половинку GB, соединить шлейф и попробовать включить и проверить, но мне было лениво.

Далее берем вторую половинку GB (которая с батарейками) и находим разъем в который был вставлен наш шлейф, соединяющий 2 половины GB. Примеряем Bivert мод. От разъема идут контакты, нам нужно отогнуть 6й и 7й (нагрел паяльником и отогнул ножиком), чтобы припаять их к контактам на плате мода, а так же припаять в 3х обозначенных местах с отверстиями и черный провод заземления (идет в комплекте с модом) к контакту как на 2м фото.

Поздравляю! Если все норм, после того как вы соберете свой Game Boy, сможете играть на нем и днем и ночью, ниже будет пара фоток с подсветкой и чипом в действии!!

По цене:

Сам GB - как найдете, мне достался за 3000р, покупал с рук.

Bivert module V2 - 4$

LED подстветка - 9.99$

Доставка - 10$

Надеюсь пост будет полезен тем, у кого на полке или в горе хлама лежит game boy, ведь с этим модом, можно еще разок пройти старые, крутые игрушки!! Кстати, я ищу картриджи pokemon red и yellow, если у кого-то есть - пишите, договоримся! :)
