При разделении дисплейного модуля на данном аппарате в слое oca-плёнки обнаружились такие вот надписи. Кто-нибудь сталкивался уже с таким?

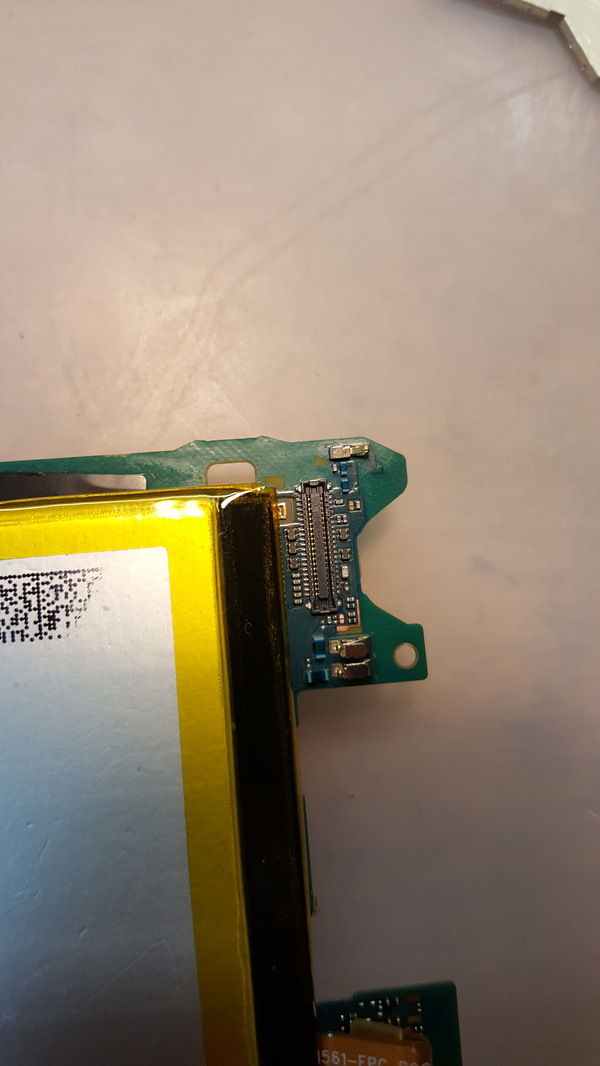

Принесли с нерабочим тачем (изображение было). После разбор выяснилось, что было попадание влаги. Окислы были обнаружены только на разъеме дисплея, в остальном - вся плата чистая. Всё почищено, пара дорог отгнила - восстановил. Подключил дисплей - изображение есть, а подсветки нет. Необходимые 30 v на кондёре были, но до разъёма не доходили. Отрезал часть шасси, обнаружил выгоревший пред, заменил волоском. Подкинул снова дисплей, включил, подсветка появилась на пару секунд и усё..погасла. Теперь напряжения как на картинке, подсветки снова нет. Прошу вашей помощи

Вроде, не видел подобных постов. Было бы не плохо поделится друг с другом местами, где приобретаем или заказываем запчасти. Например, распишу про конторы с которыми работал:

taggsm - основной мой поставщик,работаю с ними года 3-4, очень приятные цены ( одни из лучших среди всех контор по России). Ребята хорошие, практически всегда отправляют товар в тот же день после оплаты, принимают брак обратно, проблем с ними практически не бывает.

4gmarket - если нужны оригинальные самсунговские модули. Заказывал 4 раза. Никаких проблем, брака не было, отправляют быстро.

basemarket - заказывал только по мелочи разъёмчики там, пару тачей, пару симприёмников, когда с Китая нет времени ждать, а у taggsm нет подобных позиций - это отличный вариант, т.к. можно заказать копеечный разъём в одном экземпляре и они его отправят почтой всего за 150 р. Ценник на запчасти у них не особо приятен

magazin-detaley.ru - заказывал раз 5 тачи и модуля для планшетов . Ценник приятный, брака не было, отправляли быстро, но для моих целей ассортимент редко подходит.

technicparts.ru - хороший ассортимент тачей для китайских планшетов. Заказывал пару раз. Был брак, поменяли.

service-gsm.ru - около года работал с ними, потом перешёл на taggsm. Обе конторы находятся в Ростовской области. Ассортимент практически один в один ( мне, почему-то, кажется, что у них один китайский поставщик). Спрашивал напрямую имеют ли они друг к другу отношение - сказали что нет. Брака как и везде, меняют без  проблем. Отправляют не так быстро как в taggsm, поэтому и перешёл на них. В целом - нормальная контора.

vcland.ru - широкий ассортимент, ценник хороший. НОО... Заказывал два раза. Первый заказ так и не пришёл - вернули деньги. Отправляют долго. Сейчас висит заказ, оплаченный 17.01.2017 - до сих пор не отправлен. Такое ощущение, что наступаю на старые грабли.

Буду рад увидеть ваших поставщиков

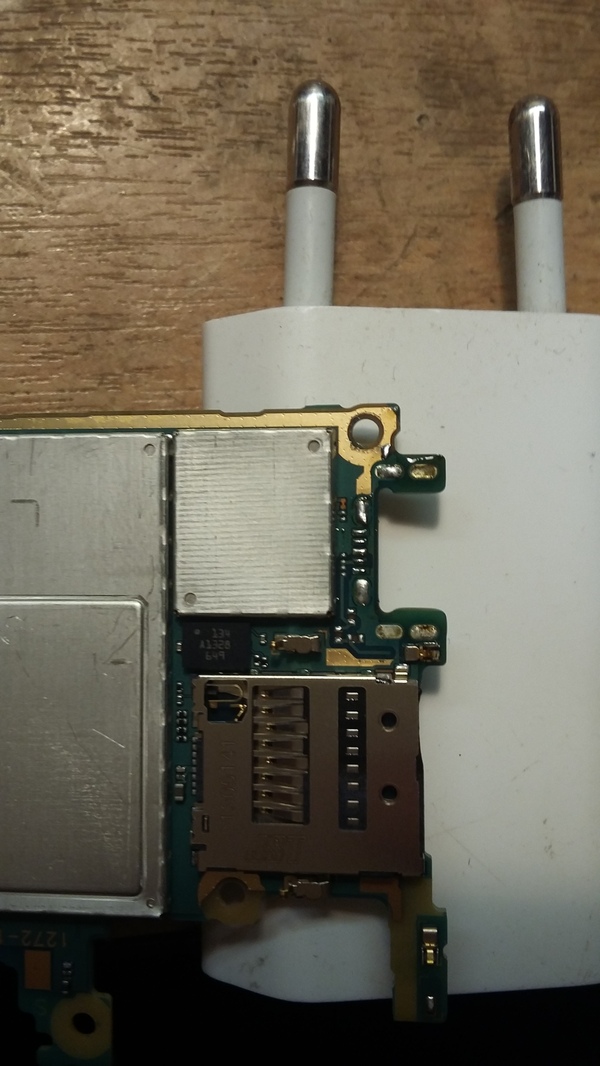

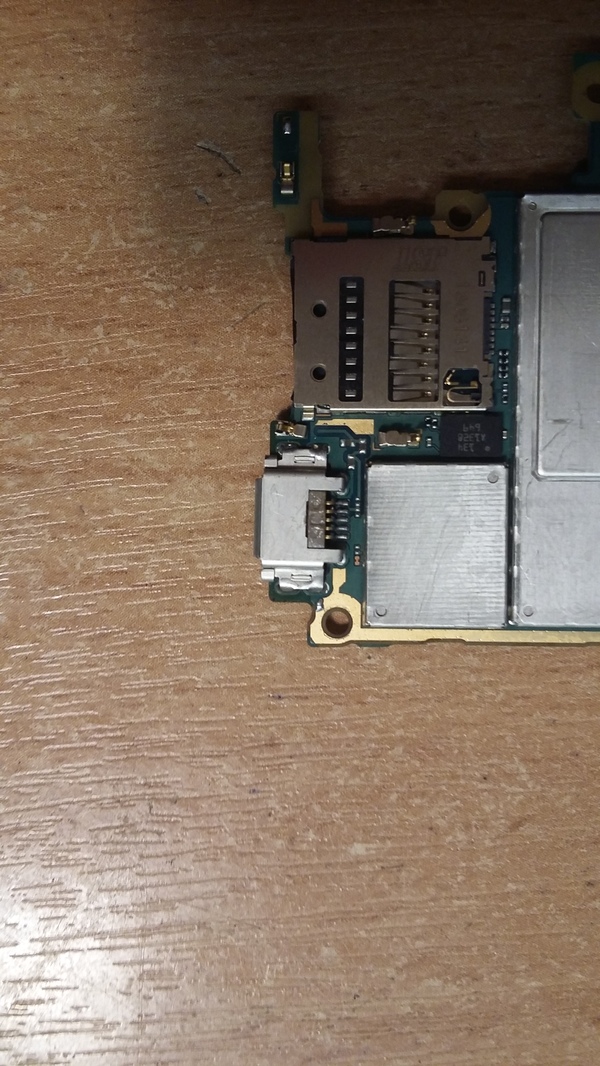

Фото с разбором не будет, т.к. забыл про это дело, да и в интернете полно манулов по разборке данного аппарата. Считаю замену разъёмов на аппаратах Sony серии z (да и не только этой серии) достаточно сложной, т.к. платы у них достаточно толстые, плохо прогреваются, припой тоже тугоплавкий. Их родные разъёмы, достаточно, хорошо выдерживают нагрев и не плавятся, а вот которые ставлю на замену расплавить - как два пальца обоссать ( в своё время много их угрел). Ну, в общем, приступим к процессу. Плату кидаю на нижний подогрев ( нижний подогрев использую только при замене разъёмов некоторых моделей sony и для парочки планшетов Asus), в данном случае на подогреве 150 градусов. Грею сверху феном на 400. Вижу, что припой поплыл, и снимаю старый разъём.

Далее залуживаю площадки своим припоем

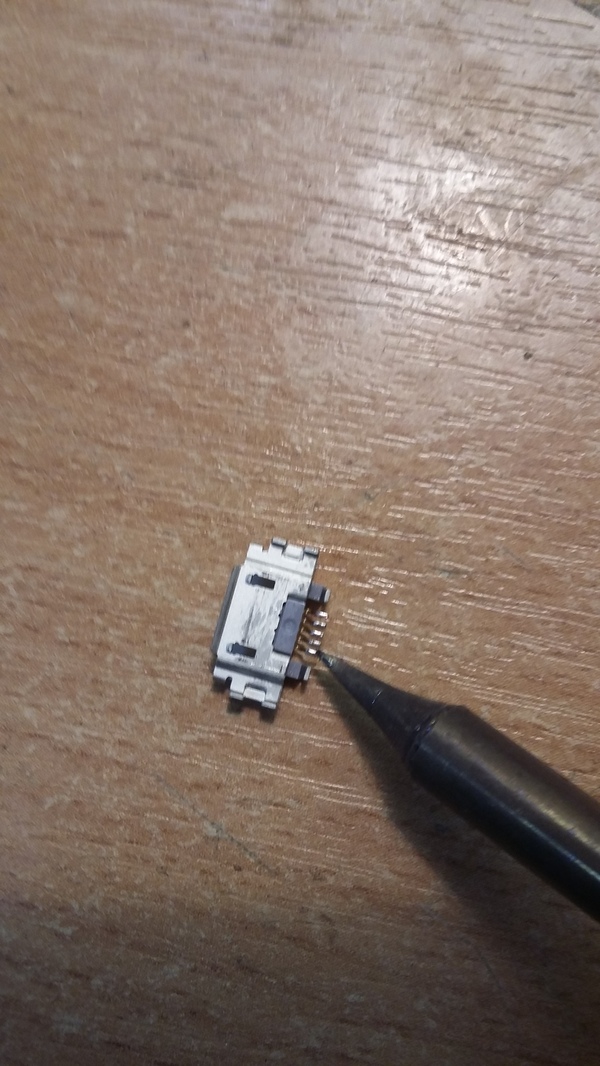

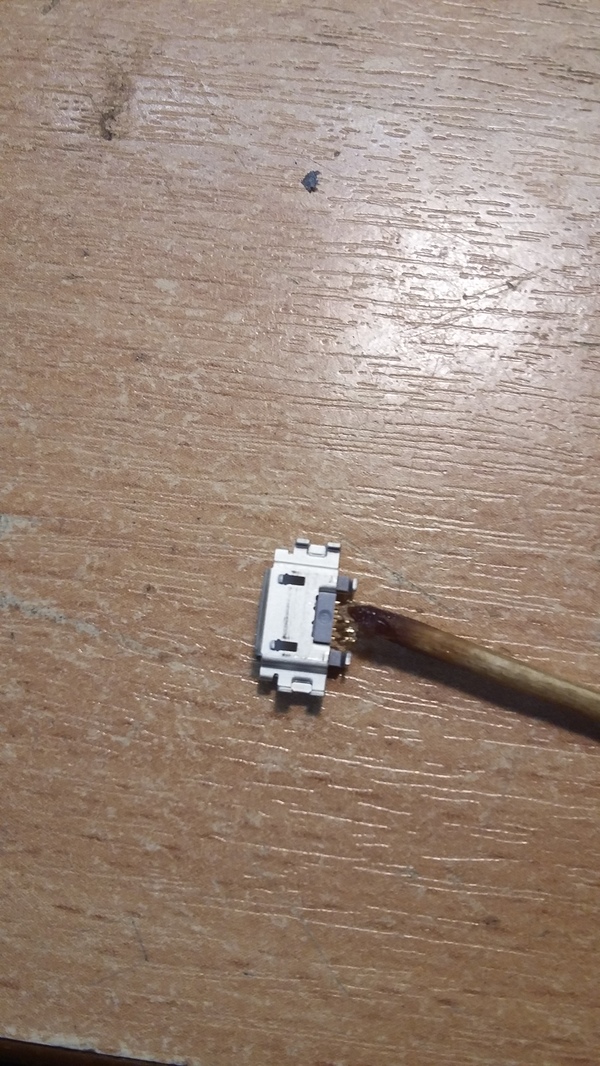

Мажу ножки разъёма китайским жиром

Залуживаю, ессессно, с двух сторон.

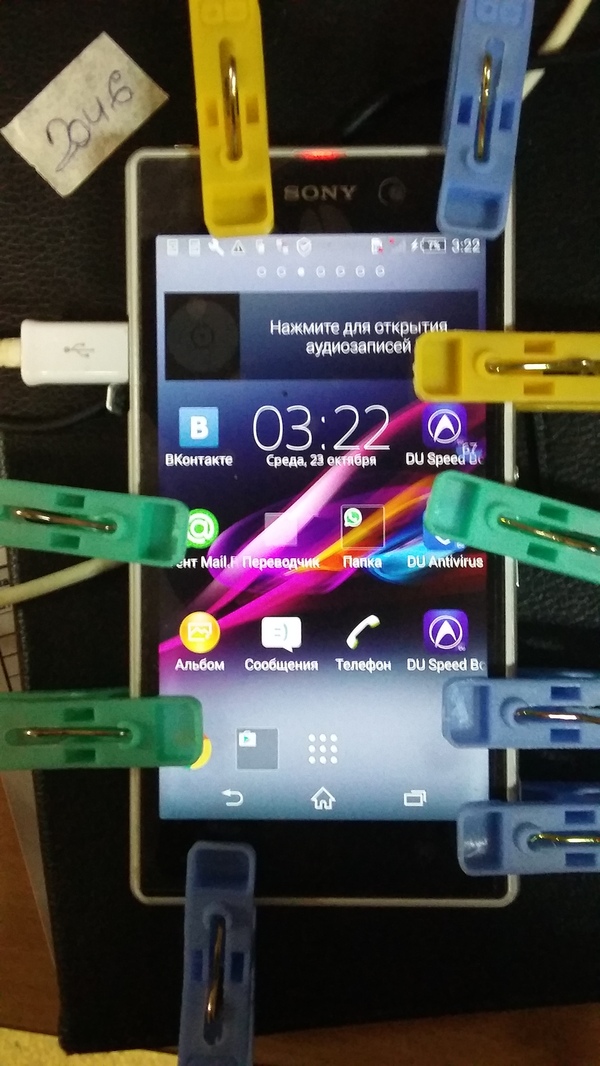

Затем снова кидаю плату на подогрев, грею сверху феном до момента расплавления припоя, и продолжая греть, ставлю разъём на посадочное место. Фен убираю, подогрев остаётся. Беру паяльник и ещё раз пропаиваю посадочные места и ноги разъёма. Понятно дело, вычищаю флюс fluxоффом ( хоть и на флюсе написано, что он неактивный, но ну нах..) Ну и все. Работа готова. Финальный результат перед вами. Методы у всех разные, пост создавал для того, чтобы показать, как это делаю я и не считаю его единственно верным. Температуру указывал для любителя конкретики, который спрашивал про неё в каждом посте. ( температурный коэффициент применим конкретно для моего оборудования и подбирался опытным путём, для вас он, врядли, подойдёт)
