Решение проблемы ищите возле фотографий, кому много букв страшно.

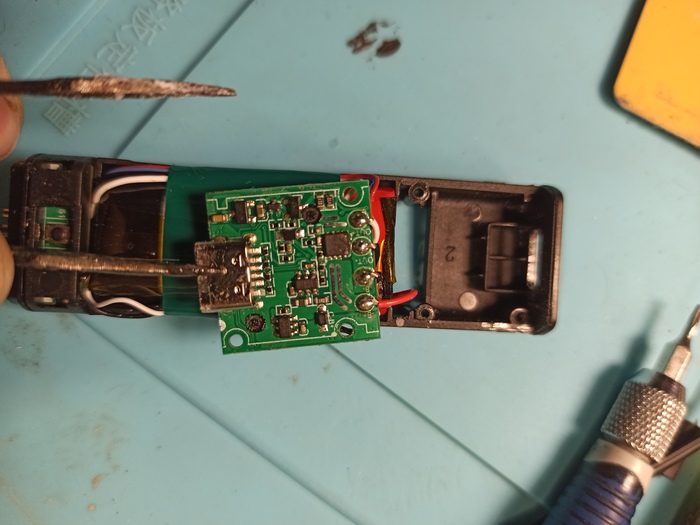

Снова принесли на ремонт с жалобой "не заряжается и надпись check usb". Сам "под" (так их кличат) показывает чекните юсб, тестер показывает по нолям. Разбираю "под" и вижу тот самый зелёный резистор, он же предохранитель. Стоит себе припаянный, все у него хорошо. Решил его выпаять, надпись чек юсб пропала, при подключении к зарядке тестер так же показывает нули, но при замыкании посадочных площадок заряд идёт. Вывод такой, на этой версии платы (их несколько и по внешнему виду "пода" никак не отличить) при замыкании без зарядки появляется check usb, при размыкании чек пропадает. Зарядка идёт только при замкнутом контакте, но сам "под" не работает из-за чека, а чек убирается только при размыкании контактов и "под" начинает работать. Решил запаять на место предохранительного резистора диод шотки и вуаля, все отлично работает. Скину пару фоток самой платы и диода как он уже припаян.

Диод WL отлично заменяется диодом Т4.

Ток заряда упал с 1А до 0,5А что даже лучше скажется на сроке службы аккумулятора. Заряжается немного медленнее, но зато на плате ничего не греется во время зарядки и "под" на одном заряде работает дольше.

Принесли на ремонт эвону диковинку молодёжную. Именуемой Brusko aspire FAVOSTIX. С жалобой что не заряжается. Акб внутри упал ниже 2В, но аккуратненько пришёл в чувства под покровительством великого iMax'а. Сам великий показал 900mAh влитых из 1000 заявленных. Запаял заряженных акб обратно, цигарка просит юсб.

Ну ок, на тебе юсб,

Показывает что пошла зарядка, но тестер юсб правдиво утверждает что это не так. Потребление 0.00А. Попытка включить заканчивается надписью check usb. В общем с подключённым usb включается, выключается и даже работает по назначению. Отключение в любом состоянии влечёт появление требования usb.
Ничего перегоревшего на плате нет, пред целый и 5В после него присутствуют. Дальше 5В идут на диоды слева от разъёма. Ни на одну из микросхем 5В не приходит при подключённом usb. Скину несколько фоток платы и микросхем на ней. Подскажите пожалуйста где что померить чтобы понять причину такого поведения.

Найденное видео с такой проблемой предполагало установку перемычки вместо предохранителя, но в этом поде пред целый, да и плата другой ревизии.

С утра маман присылает ссылку с просьбой объяснить что к чему. Благо ни раз её предупреждал и настоял на проверке любой информации.

Молодежь вряд-ли клюнет, так как не интересуется деньгами государственными. Ну погнали проверять, идём по ссылке.

Адрес сайта явно левый. Пенсионеры в них не разбираются, поэтому текст на страничке написан довольно серьёзно. Это и есть приманка. В низу для удобства сделали кнопку, дабы получить положенную государством выплату.

Конечно получить. Для что-ли налоги платили?!...

Адрес этого сайта никак не проверяется поисковиками. Поэтому даже немного продвинутый пенсионер может подумать что все нормально, раз никто не ругается на этот сайт. Идем дальше, а нужны данные паспорта или СНИЛС. Выдумываем любые цифры и проверяем

Постоянно меняющаяся табличка что Такому Такомовичу выплачено N ₽, явно перебор и скорее вызывает подозрение в правдивости, что должно отпугнуть. Но не доверчивых стариков, их скорее подстигнет.

Нам якобы создали личный кабинет, по выдуманному номеру паспорта🤷♂️

Все очень серьёзно. Много терминологии на страничке с названиями госучреждений.

Надо проверять, что там государство мне задолжало

Чур минусы не ставить! Потерпите немного, для стариков стараюсь.

Как все серьёзно.

Ну же

Ну....

Ооооо!!!... Жигуль куплю. Забираем! Ва банк.

Что за оператор?! 🤔

Да быстрее деньги забрать надо уже...

- "Лучше жигуль и ниву взять. На рыбалку ездить..."

Быстрее надо забрать деньги. Уже подходящий жигуль нашёлся

Что?!!!! 😤 Там уже жигуль на тросе притащили для осмотра...

Оставим юмор. Какой нибудь пенсионер запросто может ввести данные карты.

Хоть и сумма не большая, не должна отпугнуть. Она тоже списывается и данные карты отправляются к мошенникам. Ну дальше знаете что может быть. Схема старая, на новую тему.

Пришло смс сообщение о том что были переведены средства за товар. Номер телефона ничем плохим не пробивается, переходим по ссылке.

Попадаем на страницу с товаром который сами продаём. Сайт лог3859точкаРу тоже никак не отличился по данным поисковиков. Далее видим

Оказывается надо обновить приложение. Но вот незадача, обновить можно только на андроиде

Открываем все это дело с андроида и нажимаем продолжить и на телефон скачивания приложение "Авито" размером в 2.5Мб.

Дабы перестраховаться, воспользуемся вторым пространством на телефоне и установим его там

Ну ок. Размещаем установку

Тут вроде все ровно. Идем далее. Установилось

И тут же пропало

Ищем в настройки, а там оно есть. Смотрим какие разрешения уже даны и видим что управление разрешениями отключено.

Смотрим информацию о приложении и название пакета говорит само за себя.

Мне так и не удалось повторного баннера где просят ввести данные карты для зачисления средств, но смысл понятен. И в первый раз я смог вычистить это приложение только полностью удалив второе пространство. Потому что в настройки зайти не даёт, себя удалить тоже не даёт. Кто установит такое на основное пространство, придётся форматировать телефон.
Для справки: приложение с маркета имеет объем >70Мб
Будьте бдительнее.

Имеется вот такое зарядное устройство для аккумуляторов 2S/3S LiPo/LiFe/NiMh. Было продано клиенту и возвращено назад с диагнозом 'не заряжает'.

Вскрываем корпус и видим плату с маркировкой TE3018 AC rev. 08

Включаем устройство в сеть, оно включается. О чем свидетельствуют три статично работающих светодиода.

Берём аккумулятор 3S LiPo с остатком заряда 9.8В. То есть аккумулятор разряжен. И запускаем процесс зарядки.

То есть зарядка сигнализирует о том что она вполне себе рабочая. Но спустя три часа, аккумулятор ни чуть не зарядился. Позже на плате обнаружили перегоревший элемент. Маркировка выгорела. По всей плате рассыпаны NPN транзисторы, было решено попробовать установить на место сгоревшего.

Результат не изменился. Так же показывает что зарядка запущена, но аккумулятор по факту не заряжается. Возможно там должно стоять что-то другое, а не транзистор. Схему в интернете не нашёл. Прошу помощи в поиске проблемы.
Фото обратной стороны платы

И фото платы без разъёмов
