Добавляем bluetooth в магнитолу
Всем привет! Хочу поделиться моим опытом как добавить bluetooth модуль в обычную магнитолу pioneer mvh-s120.
Внешний вид магнитолы
Сама магнитола обладает неплохим звуком, может воспроизводить музыку через радио, usb и aux. В один момент мне очень захотелось слушать музыку с телефона, то так как у меня айфон пришлось бы покупать переходник lightning - aux, что для меня не очень удобно.
Покопавшись в интернете у нашел bluetooth модули, которые передают звук на любое устройство и заказал его на Ozon.

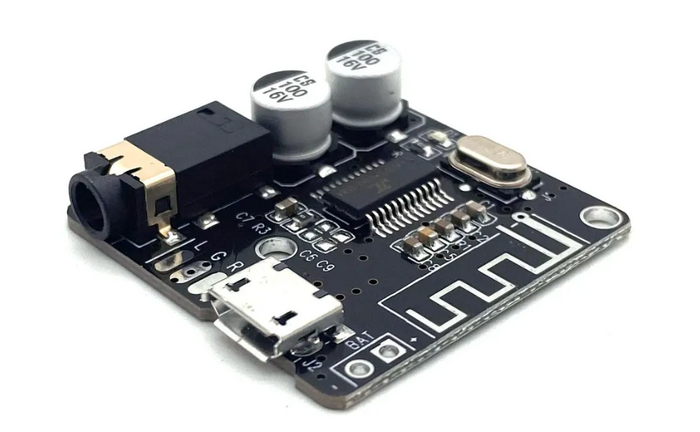

Модуль Bluetooth XY-BT-Mini
Нашел схему распайки в интернете и припаял провода к нужным контактам.
Нужны контакты 19 AUXL, 17 AUXR, 16 AUXGND, 11 USB5V и 9 или 7 USBGND
Эти контакты находятся на 4м и 5м контакте USBGND(припаял на 4й подальше от +), 6м контакте USB5V 5V от от питания USB лицевой панели, 9м AUXR правый аудио сигнал и 10м AUXL левый аудио сигнал

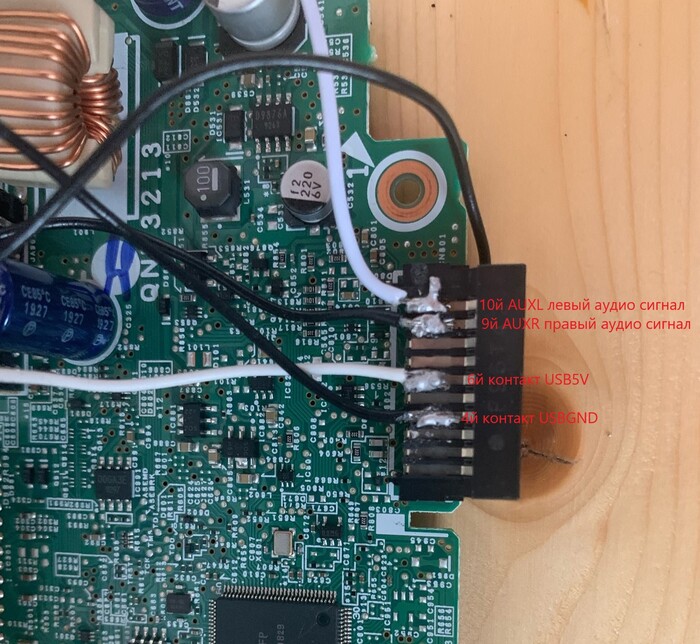

4й контакт USBGND, 6й контакт USB5V 5V, 9й AUXR правый аудио сигнал и 10й AUXL левый аудио сигнал

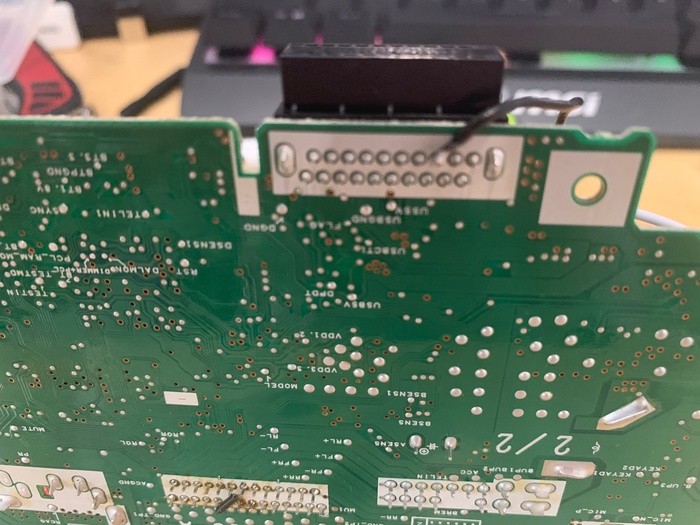

С другой стороны платы земля аудио сигнала 16 AUXGND, можно было припаять все провода там, но мне было удобнее с лицевой стороны.
AUXGND земля аудио

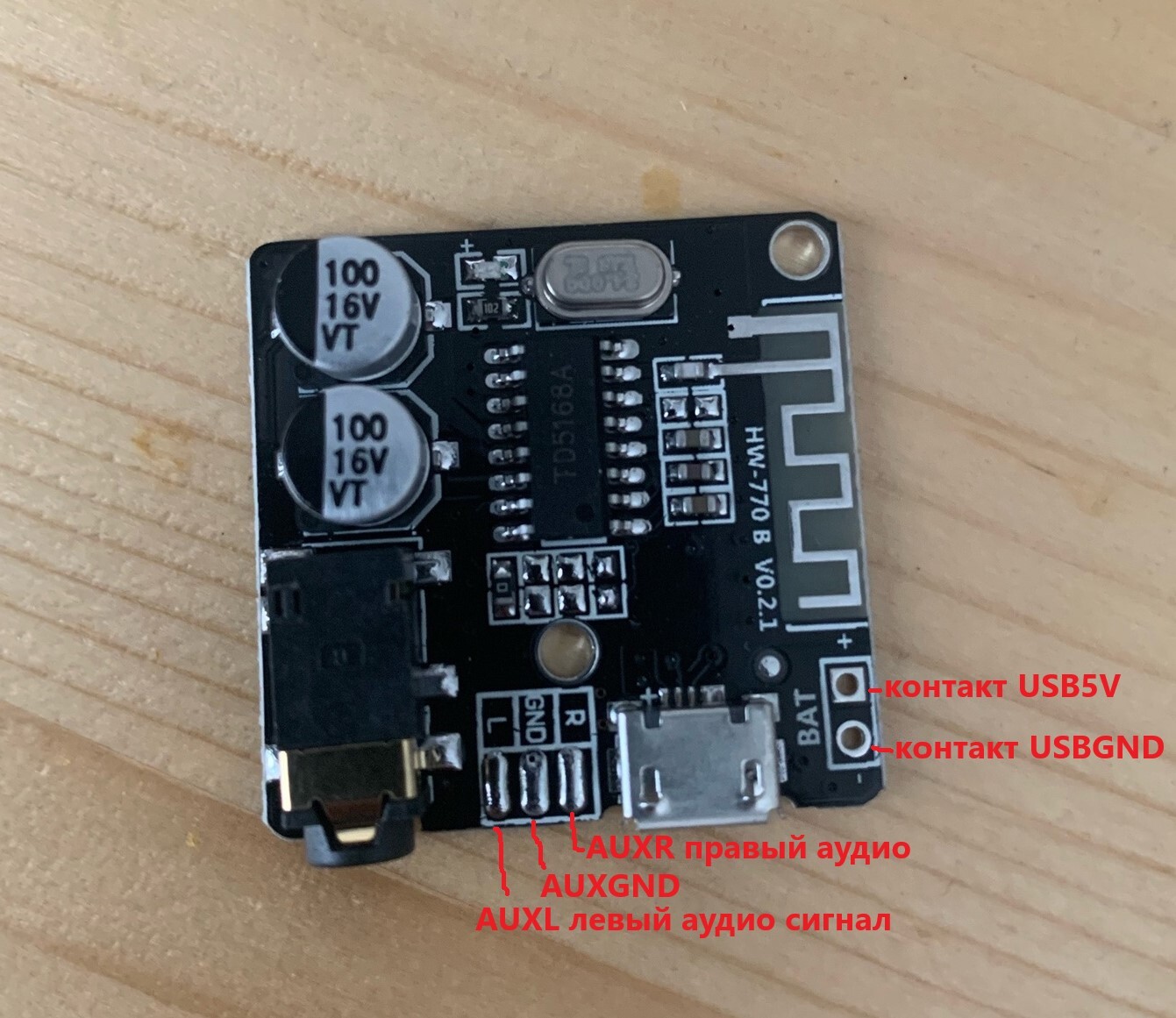

Припаиваем провода на плате bluetooth
К сожалению далее процесс сборки не заснял, на фото из интернета показано место куда я приклеил модуль на термоклей
Изображение из интернета
Блютус в телефоне называется HW-BT, сам модуль включается вместе с магнитолой в положении стартера. Для проигрывания музыки с телефона необходимо выбрать режим AUX.
Внимание! данный текст не является инструкцией, все действия вы делаете на свой страх и риск!
Для тех у кого магнитола другой фирмы 5v, землю и аудио выходы можно найти с помощью мультиметра в режиме прозвонки.

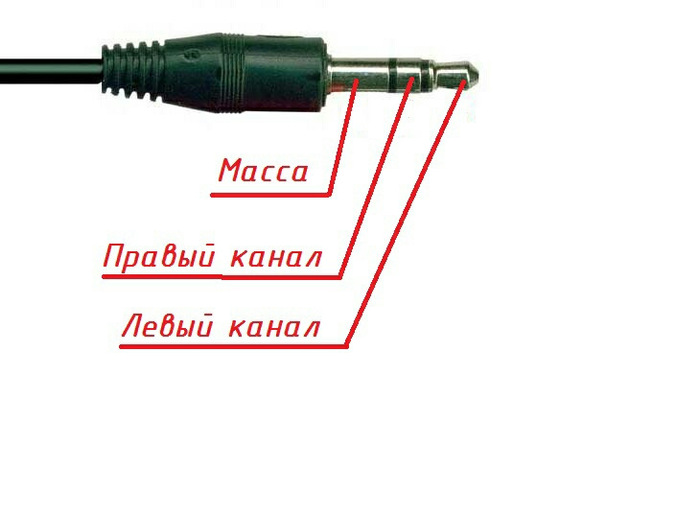

картина из интернета
На лицевой панели нужно подключить один щуп к "+" гнезда USB и искать его на плате, так же нужно поступить с "-", для выхода AUX нужно подключить кабель в гнездо и искать контакты на плате.
Фото из интернета
Спасибо что дочитали до конца, надеюсь мой опыт кому-нибудь поможет!
