Самодельный насос
Привет пикабушники.
Долго решался написать пост. Грызли сомнения на счет необходимости. Да и не писатель. Но тут появился хороший повод - доделал давний эксперимент.
Мне для лазерного станка был нужен компрессор. Аквариумные те, что доступны - слабые. Те что не слабые - дорого и долго. После разбора одного застучавшего компрессора - из тех, что дорого. Хорошо хоть не мой. Обнаружилось, что внутри у него не совсем мембрана- скорее поршень. С выходной стороны резиновый клапан. Со входной, как я понял - вырезы в поршневой- как в двухтактном двигле. Я не шибко знаком с компрессорной техникой, прошу не сильно пинать. Подумав, поразмыслив- начал рисовать аналог, но так, чтоб минимум покупных деталей. Из требований- дешевизна и поток воздуха при котором фанера не горит и область реза максимально чистая.
Некоторые варианты требовали 3д принтер- у меня нет- подарил товарищу. Но воспользоваться им можно. Вариант отпал- долго и высок процент брака- вернее низок процент выхода деталей. Из оборудования, у меня в наличии - какой-то самодельный лазер с дурным полем и фрезер - уже не такой дурной. Было решено пилот порезать на лазере из отходов фанеры. И акрила- потому, что могу. В качестве клапанов выбран силикон 1,5мм - потому, что был под рукой. Но как показала практика - в том виде как сейчас не годится.
Это модель. Не силен во взрывсхемах.
В качестве привода я решил попробовать использовать обычный низкочастотный динамик. У меня был сабвуфер на 30гд-2. Когда-то делал в подпорку к 25аса-11. Несколько лет ящик стоял без дела. Выкинуть жалко- труды, а использовать не с чем. Купил удобные харман. В интернетах были найдены посадочные размеры. После отрисовки модели стоило бы посчитать в программе как оно будет работать. Но мне не хотелось. Вернее хотелось элемент неожиданности.
Модель отрисована, переведена в вектор, отдано на лазер, порезано.

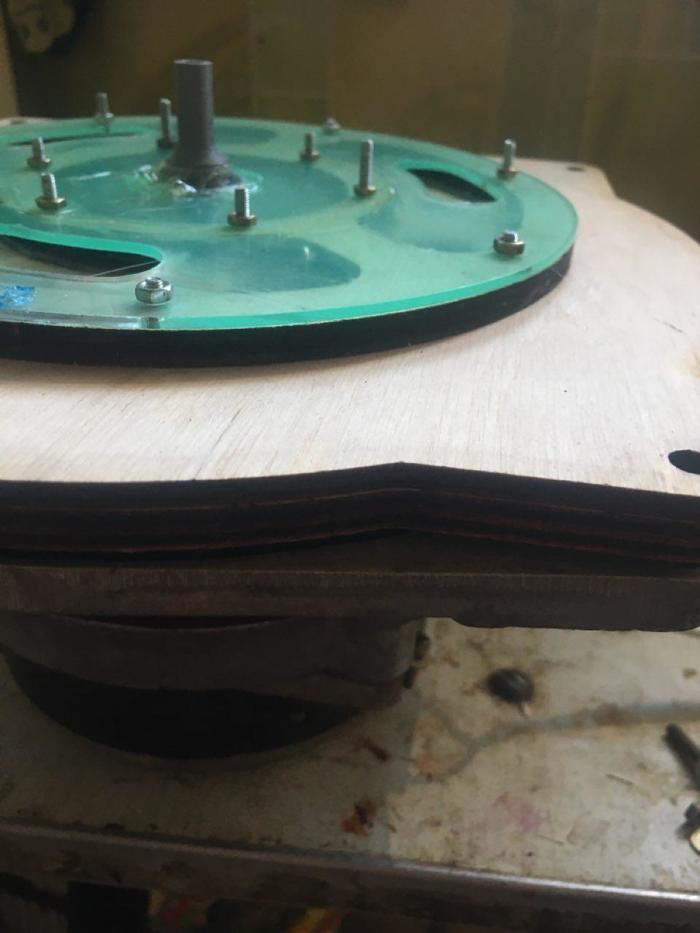

Клеилось на д3. Скручивалось винтиками, сохло.
Диффузор ничем не дорабатывал. Хотя стоит. Но я еще не готов расстаться с этим дином. Нравится мне он.
После просушки клея выявились щели в шве. Они были замазаны сопливым клеем «с пистолета»- и так сойдет!
Немного видосов работы устройства.
Пригодился купленный когда-то усилитель - 2х50 и 1х100.
Пробный запуск выявил кучу недостатков, самый главный - перепуск между входными и выходными клапанами. Тут есть, что исправлять.
Спасибо за внимание. Сильно не пинайте, пожалуйста, 3 класса образования. Если будет интересно, выложу вторую версию. Исправленную и дополненную.
P.s. К сожалению цифры привести не могу - ибо манометра отродясь не было- но и с перепуском воздуха с выхода на вход о давлении и речи быть не может. Но нет даже анемометра. Тогда не нужен был, а сейчас не хочется дергать человека с печатью не нужного ему барахла.
P.P.S подскажите, пожалуйста, по оформлению, ибо первый пост
