Хотят вернуть в строй.
В таком состоянии принесли.

1993 г. в.

Первое включение

Чего удалось добиться:

Но через какое - то время:

Вскрытие, осмотр:

Кому интересна внутрянка:

Снял все кондеры:

Поиск в интернетах, нашел все кроме 50в 20мкф. Такие не выпускают, единственный 50в 22 мкф.
Эти тоже нашел, заказал по почте:

Доставка неделю. Пока заменил кондеры в узле развертки луча.
Еще не включал. Будет дальше.
Пока всё.
Всем удачных ремонтов.

"Ноутбук внезапно потух и запахло дымом".

Ноутбук Asus K52D "не включается совсем". Сразу стало ясно, что на материнской плате ноутбука короткое замыкание по входу 19В.

После разборки аппарата оказалось, что один конденсатор в цепи питания пробит, второй полностью разрушен и немного повреждён верхний слой дорожек.

Очень простой типовой ремонт.

Оба конденсатора были заменены. Короткое замыкание ушло. Ноутбук стал нормально включаться от лабораторного блока питания.

Но не выявив причину поломки нельзя считать ремонт оконченным.

Замеры мультиметром выходного напряжения блока питания показали стабильные 19,2В. На первый взгляд блок питания полностью исправен. Но при этом на экране осциллографа отчётливо видны большие высокочастотные пульсации выходного напряжения, что и явилось главной причиной выхода из строя цепи питания ноутбука.

А вот какую картину можно увидеть если нагрузить блок питания на 1,5-2А

Мультиметр по-прежнему показывает стабильные 19,2В. А вот фильтрующим конденсаторам на материнской плате от такого "стабильного" питания плохеет.

Поэтому для правильной диагностики нужно нормальное профессиональное оборудование. Осциллограф - это глаза инженера. А паяльник - это продолжение его рук.

Ноутбук успешно отремонтирован. Владельцу настоятельно рекомендовано заменить блок питания.

В английском языке есть такое понятие - "dumpster diving" (буквально - "ныряние в помойку") - оно означает сбор полезных и ценных вещей среди мусора.

Особенно годные ништяки могут принести баки у коммерческой недвижимости на загнивающем западе - очень часто там оказываются просто работающие и даже почти новые устройства, которые по той или иной причине списывают фирмы - например, нормальные, работающие мониторы, или мышки, лампы - да что там только не бывает. Около строек, говорят, часто выбрасывают годный электроиснтрумент с поврежденным кабелем.

Я как раз работаю в крупной организации загнивающего запада, и не упускаю возможность глянуть в контейнеры для электроники. Это у меня с детства: обожал шариться по задворкам умирающим в конце 80х -начале 90х НИИ в поисках каких-нибудь тумблеров, кнопок и электронных ламп от выброшенных приборов. И тут - то беспроводную оптическую мышку поймаешь, то совершенно нормальный светодиодный фонарик, то новые нераспакованные кабели.

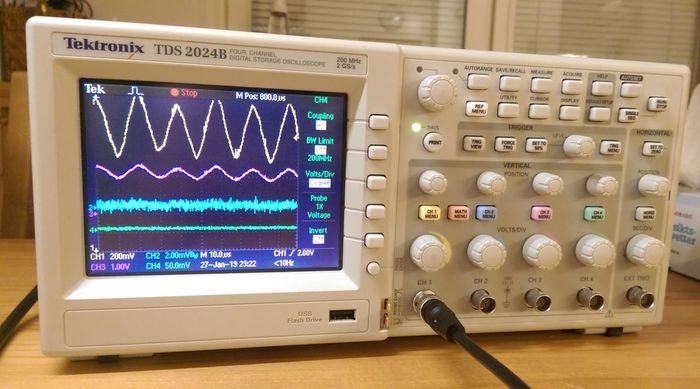

На днях заглядываю - а там четырехканальный цифровой осциллоскоп (или осциллограф? Как правильно и в чем разница - я хз) Tektronix TDS2024B. Ничего сверхестественного, просто отличная рабочая лошадка на 200 МГц - но тем не менее. Такой даже секонд-хенд сильно больше килобакса стоит.

Вот такой:

Ну я его, конечно, хвать. Включаю и думаю: "Ну таких-то чудес не бывает!". Действительно - не заводится, вяло помаргивает светодиодиком и других признаков жизни не подает. Я, конечно, не спец в микроэлектронике и починить что серьезное едва ли смогу. Но тем не менее вскрываю. Кстати, сразу видно разницу в изготовлении профессиональной техники и современной любительской/бытовой. Качество сборки, удобство вскрытия и ремонта - небо и земля. Никаких тебе саморезов в пластиковый корпус или клипс. Только резьбовые соединения. Все шлейфы легко и спокойно отсоединяются и присоединяются. Красота, короче.

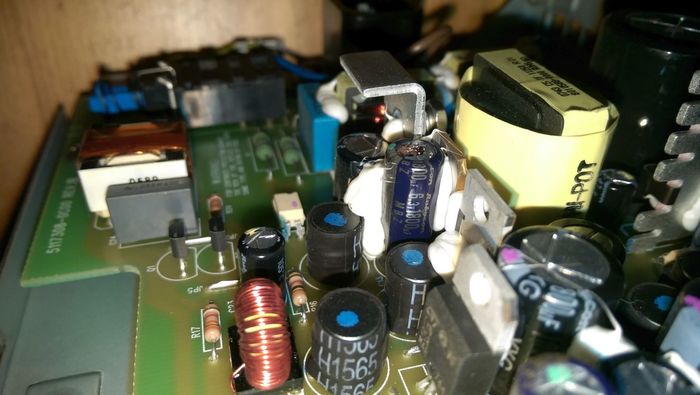

Смотрю внимательно: ага, на первой же плате питания - вздутый кондер. Вон, видите синенький возле трансформатора?

6.3 вольта, 1800 микрофарад. Хоть и Rubycon - но никто не вечен. Нашел замену с номиналом 40 вольт и 2200 микрофарад. Пойдет, наверное: больше-то не меньше. С трудом выковырял дохлый (надо резать силастик, которым производитель щедро скрепляет все компоненты от вибраций, и аккуратно чтоб соседей не сковырнуть). Заменный конденсатор сильно больше размером и на то же место не лезет, пришлось подпаять удлинительные проводки, а сам кондер я приклеил термоклеем к свободному месту на плате. Фоткать эту порнографию, уж извините, не стал.

Собрал, подключил - вуаля, все работает!

Вот так, если вдруг кто не знал: чаще всего современные электронные приборы выходят из строя именно из-за одного копеечного электролитического конденсатора, который несложно поменять самому! Начиная от USB-зарядки или светодиодной лампочки и кончая ЖК-мониторами.

Пробовал втыкать в него флешку, чтобы сохранить сигнал - на все мои ругается, что слишком большой объем. Надо будет поискать какую-нибудь старенькую на 1 гиг. А вообще он по USB прямо к компу подключается, надо только программку скачать.
