Градирня

На конец 2022 года выполнены железобетонные работы, смонтированы металлоконструкции четырех из пяти ярусов башенной градирни. В первом полугодии 2023 г. планируется выполнить монтаж водорегулирующих устройств, трубопроводов систем водораспределения, блоков оросителей и металлической обшивки, тем самым завершив основной комплекс строительно-монтажных работ по возведению охладительной башни. Окончание пусконаладочных работ планируется во втором квартале 2025 года.

Одним из важнейших сооружений строящейся исследовательской ядерной установки, где задействованы наши работники, является башенная испарительная градирня. Высотой +52,344 метра и диаметром основания 43,4 метра, она предназначена для охлаждения воды с направленным потоком атмосферного воздуха, площадью орошения более 1100 м2. После охлаждения и очистки циркуляционными насосами вода подается потребителям машинного зала энергоблока.

МБИР — строящийся в России в г. Димитровград (АО «ГНЦ НИИАР») многоцелевой научно-исследовательский реактор на быстрых нейтронах четвёртого поколения.

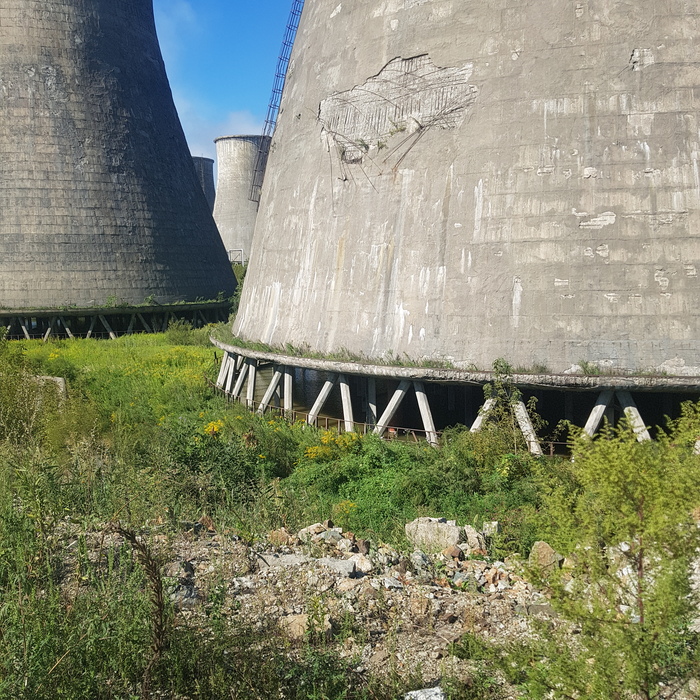

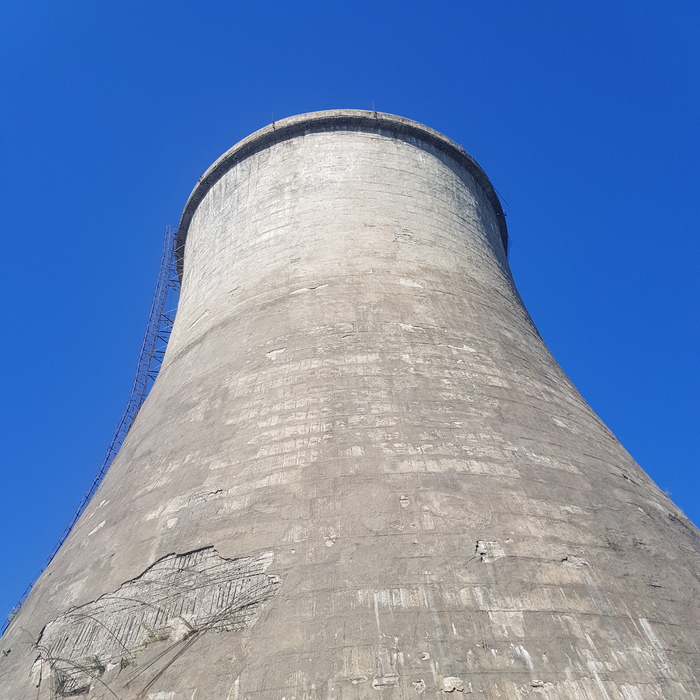

Фото без фильтров и фотомонтажа. Только ракурс и солнце. Фото взято из ВКонтакте автор https://vk.com/oltsiyam
Вид на ЛАЭС-2.

Рассказываем, как проходит этап монтажа обшивы башенной градирни на Томь-Усинской ГРЭС.

✔Внутренние поверхности градирни зашиваются обшивкой в первую очередь для создания воздушной тяги. Крепится обшива начиная снизу, с нахлёстом 200мм в горизонтальном направлении, и закрепляется к элементам каркаса дюбель гвоздями с помощью современной системы прямого монтажа, которая позволяет увеличить срок службы обшивки. Данная система представляет под собой «пристрелку» монтажным пистолетом профлиста к металлоконструкциям, без предварительного сверления.

✔Под действием энергии поршня — гвоздь входит в материал, уплотняя вокруг себя материал, закрепляется в нем и прижимает профилированный лист к конструкциям башни. Имеющимися шайбами герметизируется отверстие на профлисте, и оно препятствует коррозии отверстия. Скорость монтажа градирни при таком виде крепления увеличивается в разы.

✔Использование специальных дюбелей для стали увеличивает несущие возможности монтажных точек в некоторых случаях более чем в 2 раза по сравнению с обычным дюбелями.

✔Чем лучше герметичность градирни, тем эффективнее тяга воздуха т.е. чем больше воздуха, тем эффективнее происходит охлаждение технической воды. И во-вторых, обшивка предотвращает попадание влаги за пределы зоны орошения.

✔В большинстве случаев обшива изготавливается из оцинкованного профлиста с полимерным покрытием. Профлист в процессе эксплуатации показывает хорошую стойкость к механическим и химическим воздействиям окружающей среды, а также к перепадам резких температур. Что обеспечивает долговечность состояния и работы охлаждающего устройства на долгие годы.

Деревянная градирня инженера Владимира Шухова.
Второе название - гиперболоидная башня Шухова
Расположена в городе Североуральск, Свердловской области
Построена из лиственницы в 1947г

Это единственная в мире оригинальная и сохранившаяся до наших дней деревянная башня, построенная по проекту сетчатых конструкций

Изначально рядом с существующей градирней стояла её сестра — такая же градирня. Но, к сожалению, она не сохранилась до наших дней. Тем более ценна последняя деревянная башня-градирня

Североуральские градирни были предназначены для охлаждения воды для котлов в ТЭЦ потоком воздуха, после чего вода возвращается в производственный цикл. После ввода в 1964 году газовой котельной энергокомплекс был законсервирован, ТЭЦ и градирни более не были нужны. Впоследствии одну из градирен демонтировали, а вторая сохранилась до наших дней

Башенный кран при работах на больших высотах нуждается в закреплении к возводимому сооружению, в нашем случае, к градирне. Высота градирни составит 88 метров (это 30-этажный дом).

Пристежки крановые – вид горизонтального скрепления башенного крана с зданием для целей фиксирования башни при высотном строительстве. Они устраняют раскачивание и предохраняют от возникновения чрезвычайных ситуаций, в том числе в условиях ветровых нагрузок.

В зависимости от модели строительного крана крепления крановых пристёжек располагаются на различных отметках. Первое крепление монтируется на высоте приблизительно 45 м. — это равняется четвёртому ярусу башенной градирни на Томь-Усинской ГРЭС.

Проектировщики компании Каскад спроектировали устройство пристёжек в соответствии с прогнозируемыми нагрузками на конструкцию, ветровыми нагрузками, и рассчитали универсальные крепления для крана.

Пристёжки необходимы для удержания башни крана в вертикальном положении, при этом вдобавок уменьшаются нагрузки на фундаментную плиту под кран (в частности, горизонтальная нагрузка и крутящий момент). При монтаже кранового крепления существенно уменьшаются нагрузки на фундамент.
