Вишенка на торт: монтаж финальной марки каркаса градирни

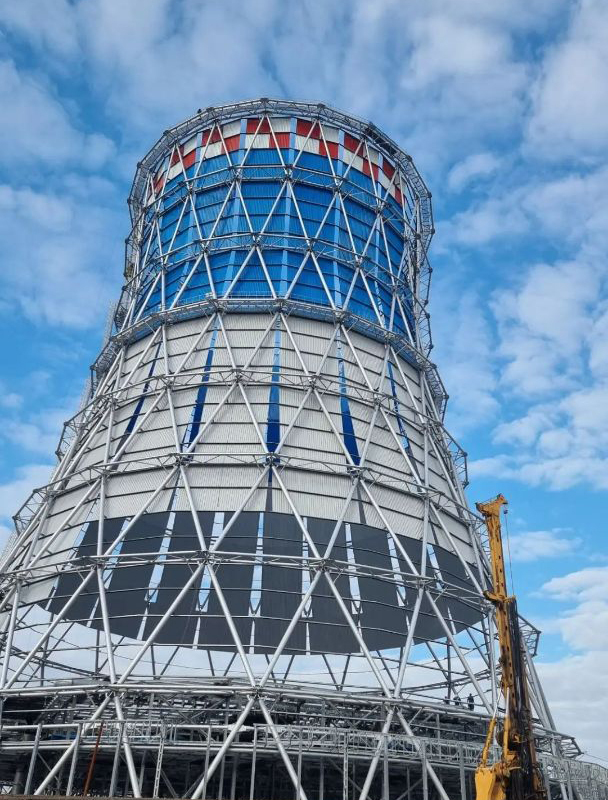

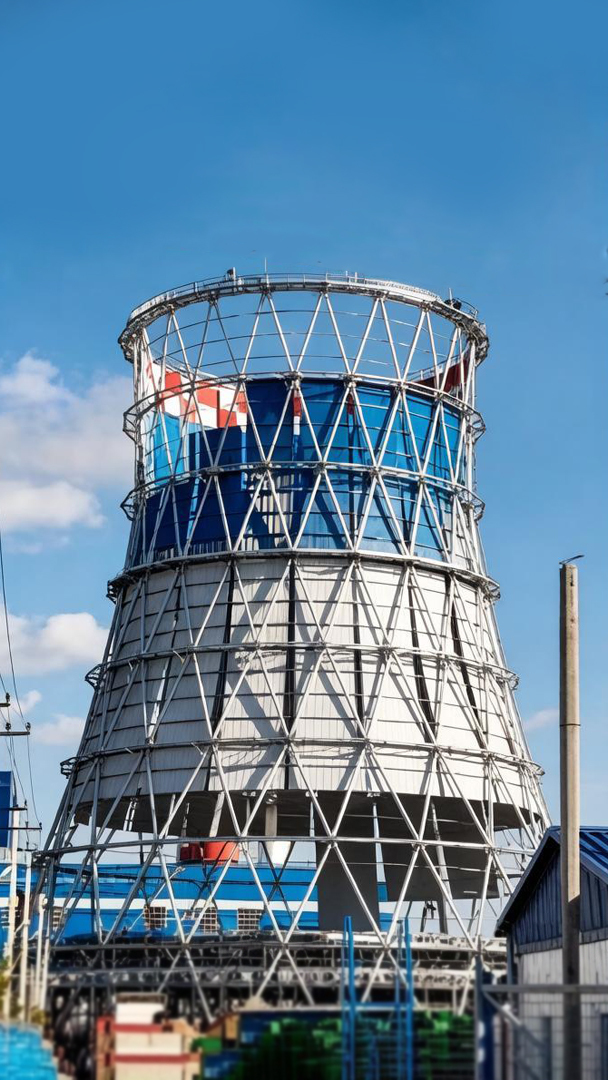

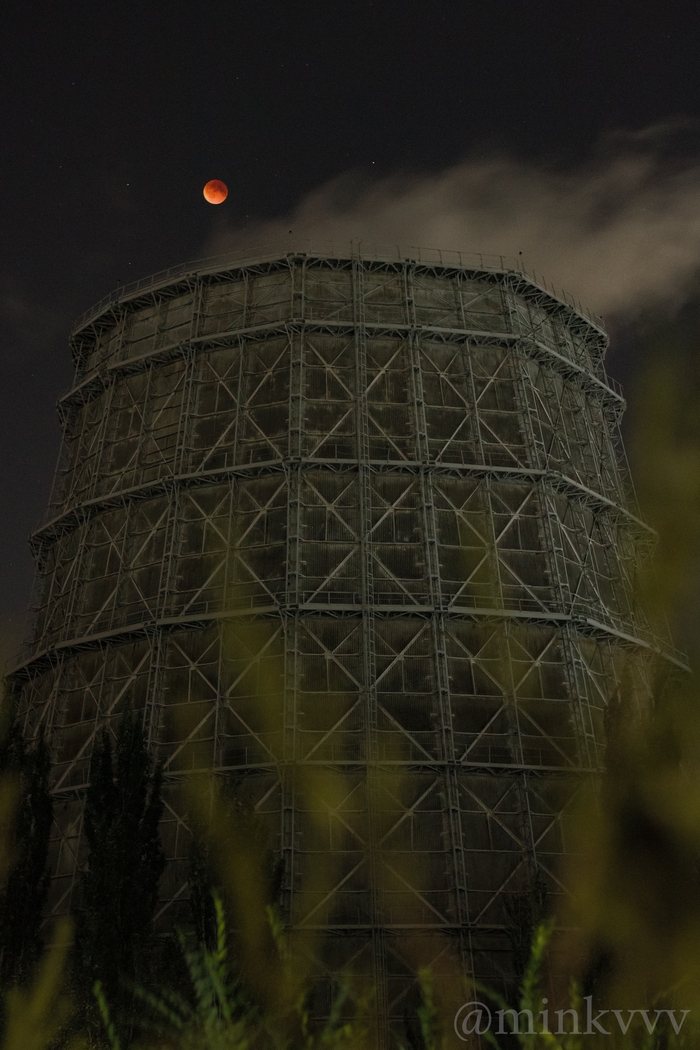

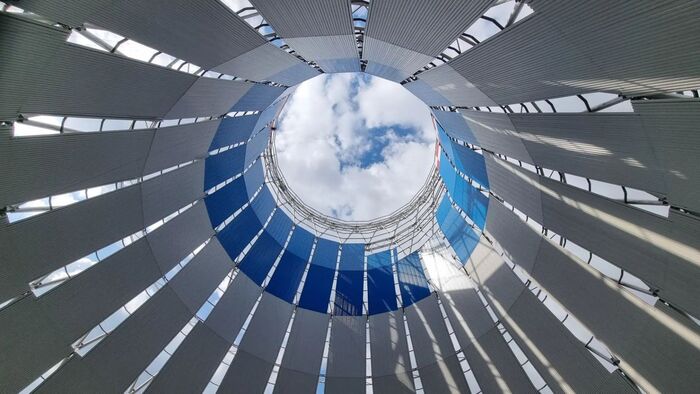

Не всегда башенные градирни это бетонный монолит. Чаще всего это изящная фермовая конструкция в обшивке.
Сотни различных деталей составляют эту сложную конструкцию. Монтажная марка - один из самых узнаваемых элементов.
Монтаж финальной марки - захватывающий и значимый момент!

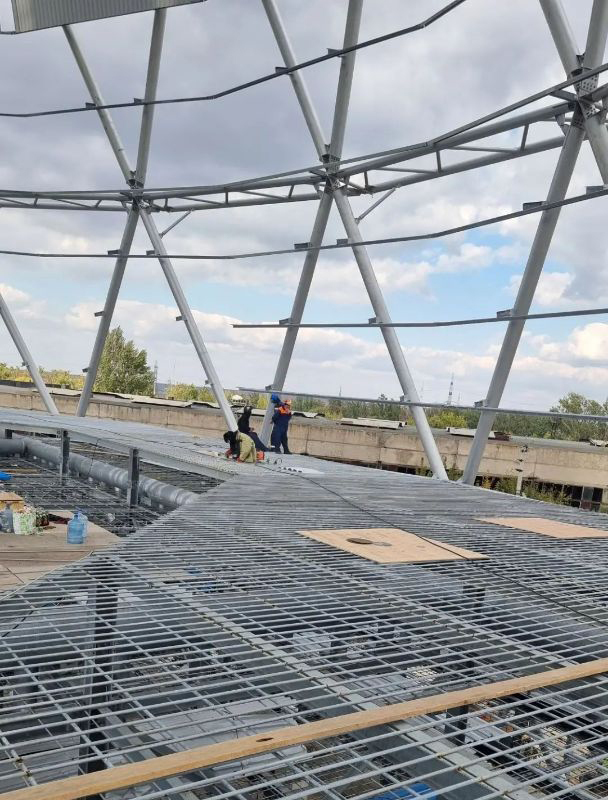

Омский гигант: реконструкция градирни

Омская ТЭЦ-5 - самая мощная станция энергосистемы области. Ввод в эксплуатацию первого котла был произведён в 1976 году и каждый год в течение 9 лет запускался новый.

Градирни ТЭЦ дополняли облик города. И, конечно, иногда требовали ремонта!
Рассказываем, как шла реконструкция и модернизация башенной градирни на ТЭЦ-5!

Градирни-кинозвёзды

Московская ТЭЦ-25 в кадрах к/ф "Шырли-Мырли".

ТЭЦ-25 расположена в районе Очаково-Матвеевское ЗАО Москвы. Первые три энергоблока были введены в эксплуатацию в 1978, 1980 и 1981 годах, а последние - в 1990 и 1991. Компания "Каскад" выполнила разработку проектной документации ремонта одной из градирен.

А фильм Владимира Меньшова вышел в прокат после 10-летнего "молчания" режиссёра - в 1995 году.

Градирни-кинозвёзды Градирня, Строительство, Российское кино

Градирни в фильме "Шырли-мырли"

Градирни-кинозвёзды Градирня, Строительство, Российское кино

Градирни в фильме "Шырли-мырли"

Показать полностью 2

На Сибирской ГРЭС появились градирни!

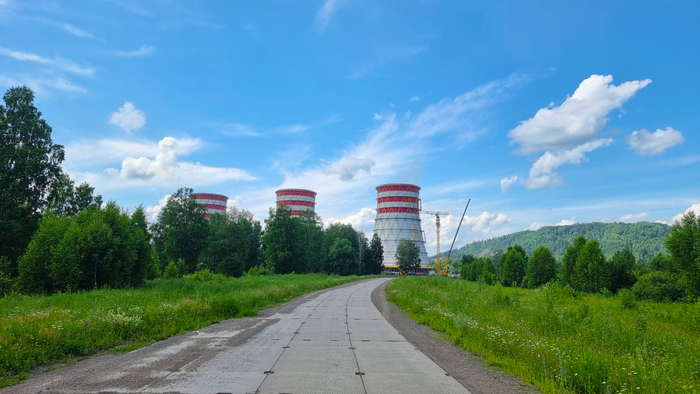

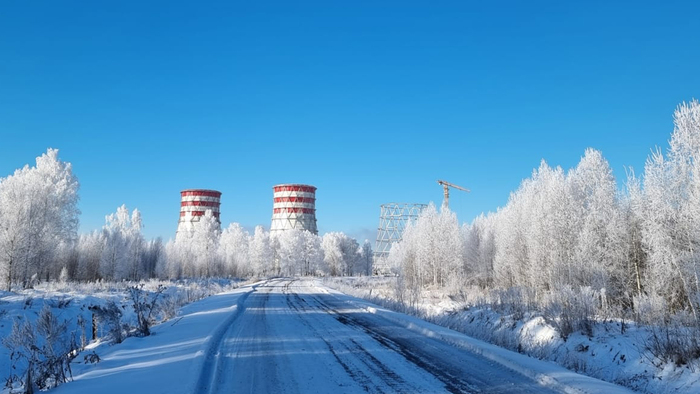

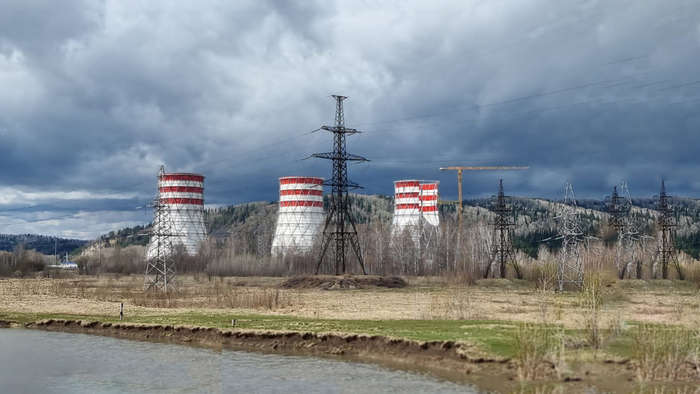

Томь-Усинская ГРЭС - крупнейшая тепловая электростанция юга Западной Сибири. Целых 9 энергоблоков с мощностью 1345,4 МВт. Предназначена для снабжения южной части Кузбасса, его металлургических предприятий, заводов, угольных шахт и разрезов. Расположена на юге Кемеровской области, в Притомском районе города Мыски.

Строительство ТУГРЭС началось в 1953 году. 6 ноября 1958 года дан промышленный ток. А в 1965 году мощность Томь-Усинской ГРЭС доведена до проектной — 1300 МВт. На момент пуска Томь-Усинская ГРЭС была самой мощной тепловой станцией в Сибири!

С начала эксплуатации излишки нагретой воды из турбин сбрасывались в реку, нарушая экологический баланс реки и увеличивая затраты на водопользование. Новые градирни позволят снизить расходы и уменьшить забор воды из реки Томь почти в два раза - с 220 тысяч кубометров в час до 120 тысяч.

Процесс монтажа градирен и захватывающие виды кузбасского района смотрите в видео! Новые исполины для большой страны!

Градирни и самолёты

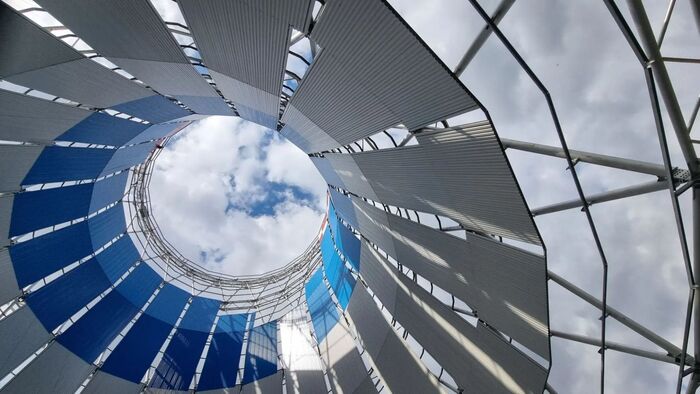

Алюминиевые профлисты широко используются для обшивки градирен. Обшивка важна для эффективности процесса охлаждения не меньше остальной конструкции. Она гарантирует надежность защиты и поддержание оптимального функционирования системы.

Для установки алюминиевой обшивки требуются специальные скобы, так как алюминий тяжелее пластика и не может быть просто закреплен на деревянной основе. Чтобы обеспечить прочность, процесс установки включает в себя приклёпывание листов подобно тому, как это делается при обшивке самолётов.

Главное преимущество использования алюминия для обшивки градирен – его долговечность и устойчивость к различным атмосферным явлениям. Благодаря этим свойствам, алюминиевая обшивка гарантирует непрерывную работу градирен.

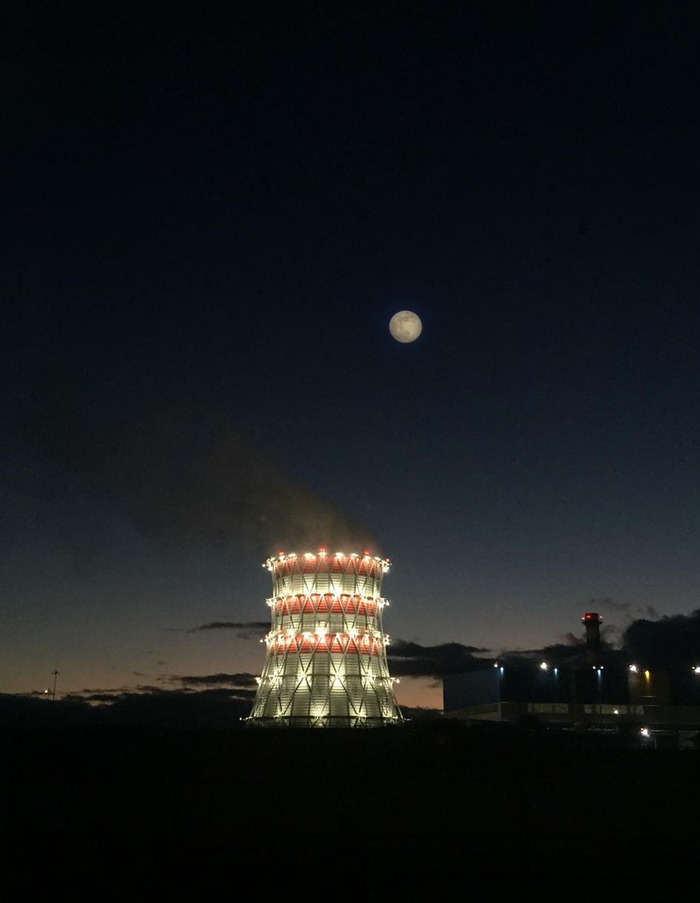

А ещё градирни и самолёты связывает система светового ограждения, потому что небо для них - рабочая зона!

Сейчас, конечно, алюминий заменили более современные и коррозиестойкие материалы. Компания "Каскад" применяет оцинкованные профлисты с полимерным покрытием и особую пороховую технику пристреливания. Это обеспечивает пневматизацию соединения, предотвращая от коррозии - пока ни один лист не упал!

Фото: Андрей Шаповалов

Градирни и самолёты Техника, Промышленность, Российское производство, Строительство, Градирня

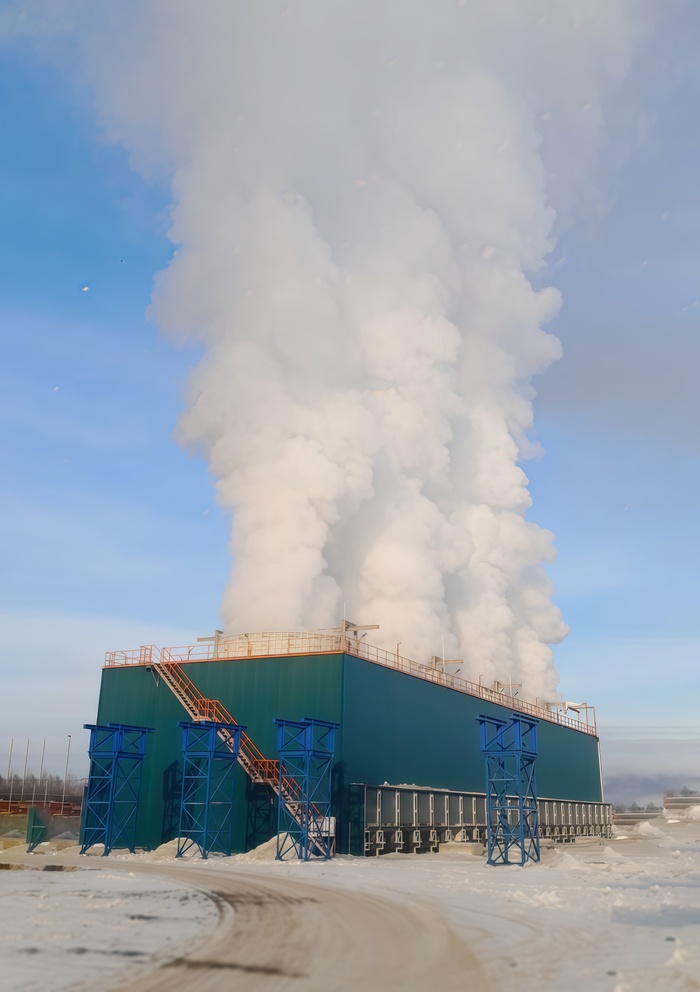

Безопасная и эффективная: обзор современных вентиляторных градирен и их возможностей

Вентиляторные градирни - одни из самых частовстречаемых, во всяком случае в промышленности.

Принцип действия вентиляторной градирни основан на контакте охлаждаемой воды с мощными потоками атмосферного воздуха, которые создаются специальными вентиляторами. Условная экономичность, малый каплеунос - вентиляторные градирни созданы для более "глубокого" охлаждения воды в кратчайшие сроки.

Безопасная и эффективная: обзор современных вентиляторных градирен и их возможностей Российское производство, Промышленность, Строительство, Техника, Градирня, Длиннопост

Трёхсекционные вентиляторные градирни, построенные компанией "КАСКАД" для ОАО «Щекиноазот»

За счет напора и скорости движения воздуха в охлаждающих установках такого типа температура воды снижается быстрее и на бо́льшую глубину по сравнению с башенными градирнями, в которых приток воздуха естественный. Вентиляторные градирни способны выдерживать ударные тепловые нагрузки при условии, что в них используются вентиляторы достаточной мощности. Однако в отличие от башенных градирней для эксплуатации вентиляторных требуется электроэнергия.

Затраты на электроэнергию и обслуживание обычно записывают в минусы градирен данного типа. Но относительно низкая стоимость строительства, глубина охлаждения и небольшая площадь застройки это компенсируют.

Безопасная и эффективная: обзор современных вентиляторных градирен и их возможностей Российское производство, Промышленность, Строительство, Техника, Градирня, Длиннопост

Вентиляторная градирня для АО "ПОЛИЭФ" (ООО "СИБУР")

Так как подача воздуха обеспечивается принудительно, в таких установках легко регулировать объем и соотношение жидкости и воздуха. Фактически, расход воздуха и воды в вентиляторных градирнях ограничен лишь техническими возможностями конкретной модели установки. Это и является их основным преимуществом, так как позволяет снижать температуру воды (жидкости) до нужных параметров, всего лишь увеличив приток воздуха.

Вентиляторные градирни делятся на два основных типа: секционные и башенные.

Не следует путать вентиляторные башни с традиционными башенными градирнями! Последние работают на естественной тяге воздуха, создаваемой самой башней, и вентиляторы в таких конструкциях не используются. В вентиляторных градирнях башенного типа естественная тяга, создающаяся высотой башни, усиливается мощными электровентиляторами, что существенно увеличивает производительность установки.

Безопасная и эффективная: обзор современных вентиляторных градирен и их возможностей Российское производство, Промышленность, Строительство, Техника, Градирня, Длиннопост

Капитальный ремонт вентиляторных градирен типа СК-400 для ООО «Ставролен».

Секционные вентиляторные градирни представляют собой ряд отдельных секций, в каждой из которых работают автономные вентиляторы.

Предотвращение каплеуноса воды, которое неизбежно при повышенной скорости воздушного потока, осуществляется при помощи водоуловителей в виде решеток-жалюзи. Потери оборотной охлаждаемой жидкости минимизируют каплеуловительные устройства.

Для тщательного контроля температуры рабочей жидкости на производствах, где этот показатель критичен, в вентиляторных градирнях устанавливают термопары, которые в автоматическом режиме регулируют частоту вращения вентиляторов в зависимости от температуры воды или другой охлаждаемой жидкости.

Безопасная и эффективная: обзор современных вентиляторных градирен и их возможностей Российское производство, Промышленность, Строительство, Техника, Градирня, Длиннопост

Строительство компанией "КАСКАД" вентиляторной градирни 12х12х3 и циркуляционной насосной станции в г.Саки.

Показать полностью 4

Индустрия, технологии и городская среда

Градирни ТЭЦ-8 на фоне завода "Клейтук".

Индустрия, технологии и городская среда Российское производство, Производство, Градирня, Строительство, Промышленность

ТЭЦ-8 — первая ТЭЦ Московского объединения государственных электрических станций (МОГЭС) введена в эксплуатацию 1 мая 1930 года и стала первой в СССР теплоцентралью высокого давления.

Компания "Каскад" выполнила реконструкцию градирни №2, проведя проектно-изыскательские, строительно-монтажные и пусконаладочные работы. Да, эти гиганты нуждаются в обслуживании!:)

Завод "Клейтук" - он же Знаменитый колбасный завод Ф. Грачева - ещё старше. Является одной из ведущих компаний в области производства клеевой продукции в России. Начинает свою историю с 1874 года, тогда было образовано Общество костеобжигательных заводов - целого кластера отрасли!

За это время завод преодолел огромный путь развития и завоевал лидирующие позиции на рынке клеевой продукции.

Промышленность и технологии всегда шли рядом и вместе смотрятся солидно и органично!

Показать полностью 1

Огонь, вода и бетонные трубы

Сегодня мы поговорим об оросителях.

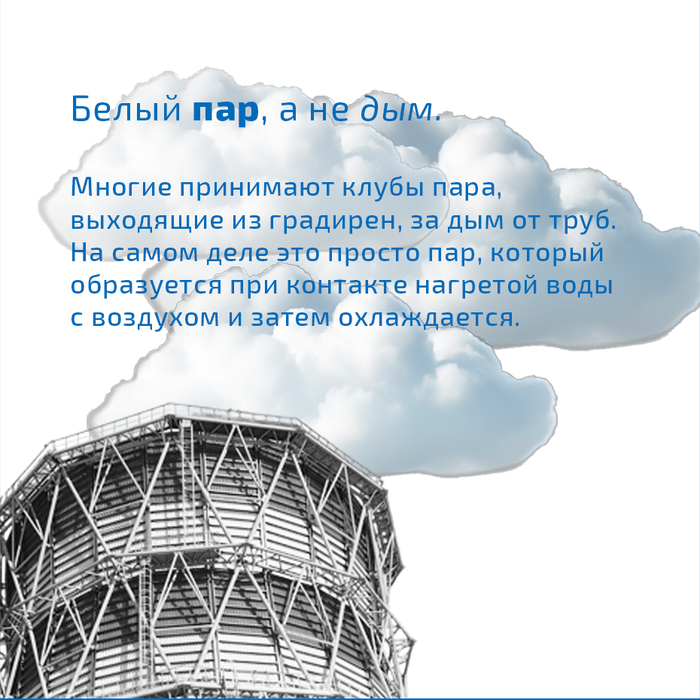

Если не все знакомы с устройством работы охладительных башен или градирен, то точно не найти того, кто не видел их вживую на подъезде к городу. Колоссального размера, извергающие потоки пара сооружения! Кстати, находятся ещё люди, которые верят что это дым:)

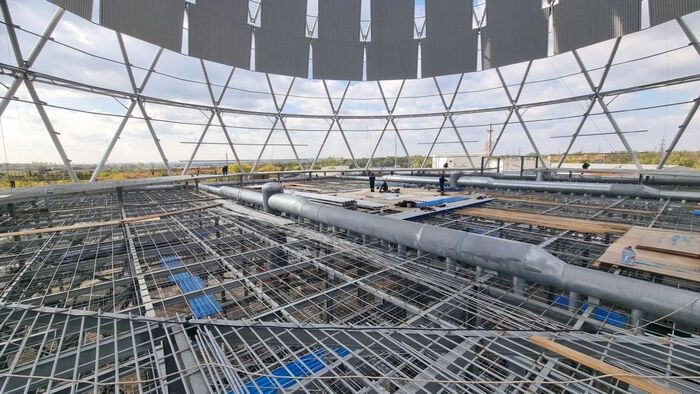

Устройство градирни выглядит следующим образом: по трубам нагретая вода попадает в систему водораспределения и сквозь форсунки попадает на оросители. Навстречу идёт поток холодного воздуха. Благодаря этому вода остывает экологически чистым путём.

В этой всей системе основным элементом подготовки воды и деления её на частицы является наш герой - ороситель. Его структура и форма значительно снижает коэффициент аэродинамического сопротивления. А за счёт дополнительной турбулизации в воздушных потоках резко повышается охлаждающая способность.

В заготовках применяется первичная смола, стабилизаторы и компоненты, которые улучшают качество конечного продукта. Ответственный подход даже к выбору красителя! После прохождения проверки все компоненты загружаются в бункер и начинается процесс нагревания. Далее, через экструдеры выходит плёнка, проходящая тщательную проверку. Для снижения затрат заказчика здесь работают по системе бережливого производства.

Следующий этап - формовка, - осуществляется уже во Владикавказе, где сохранились династии технологов по полимерам. Формовка изделий имеет свою историю происхождения - данная форма позволяет более быстро и мелко делить жидкость. Формованные листы соединяются в блоки оросителей.

В чём плюсы блоков? Экологичность, прочность и огнеупорность! Последнее кажется ненужным моментом, ведь градирни - это куча воды и водяного пара. О какой пожарной опасности может идти речь?! Но пожары на градирнях совсем не редкость. Например, буквально пару лет назад горела первая градирня СССР - на Каширской ГРЭС.

А теперь включайте видео! Покажем пожароустойчивость оросителей в действии.

Показать полностью 1
