Омская ТЭЦ-5 - самая мощная станция энергосистемы области. Ввод в эксплуатацию первого котла был произведён в 1976 году и каждый год в течение 9 лет запускался новый.
Градирни ТЭЦ дополняли облик города. И, конечно, иногда требовали ремонта!
Рассказываем, как шла реконструкция и модернизация башенной градирни на ТЭЦ-5!
Nikon D7500, 10-20 mm
Московская ТЭЦ-25 в кадрах к/ф "Шырли-Мырли".
ТЭЦ-25 расположена в районе Очаково-Матвеевское ЗАО Москвы. Первые три энергоблока были введены в эксплуатацию в 1978, 1980 и 1981 годах, а последние - в 1990 и 1991. Компания "Каскад" выполнила разработку проектной документации ремонта одной из градирен.
А фильм Владимира Меньшова вышел в прокат после 10-летнего "молчания" режиссёра - в 1995 году.
Градирни в фильме "Шырли-мырли"
Градирни в фильме "Шырли-мырли"
Томь-Усинская ГРЭС - крупнейшая тепловая электростанция юга Западной Сибири. Целых 9 энергоблоков с мощностью 1345,4 МВт. Предназначена для снабжения южной части Кузбасса, его металлургических предприятий, заводов, угольных шахт и разрезов. Расположена на юге Кемеровской области, в Притомском районе города Мыски.
Строительство ТУГРЭС началось в 1953 году. 6 ноября 1958 года дан промышленный ток. А в 1965 году мощность Томь-Усинской ГРЭС доведена до проектной — 1300 МВт. На момент пуска Томь-Усинская ГРЭС была самой мощной тепловой станцией в Сибири!
С начала эксплуатации излишки нагретой воды из турбин сбрасывались в реку, нарушая экологический баланс реки и увеличивая затраты на водопользование. Новые градирни позволят снизить расходы и уменьшить забор воды из реки Томь почти в два раза - с 220 тысяч кубометров в час до 120 тысяч.
Процесс монтажа градирен и захватывающие виды кузбасского района смотрите в видео! Новые исполины для большой страны!
Алюминиевые профлисты широко используются для обшивки градирен. Обшивка важна для эффективности процесса охлаждения не меньше остальной конструкции. Она гарантирует надежность защиты и поддержание оптимального функционирования системы.
Для установки алюминиевой обшивки требуются специальные скобы, так как алюминий тяжелее пластика и не может быть просто закреплен на деревянной основе. Чтобы обеспечить прочность, процесс установки включает в себя приклёпывание листов подобно тому, как это делается при обшивке самолётов.
Главное преимущество использования алюминия для обшивки градирен – его долговечность и устойчивость к различным атмосферным явлениям. Благодаря этим свойствам, алюминиевая обшивка гарантирует непрерывную работу градирен.
А ещё градирни и самолёты связывает система светового ограждения, потому что небо для них - рабочая зона!
Сейчас, конечно, алюминий заменили более современные и коррозиестойкие материалы. Компания "Каскад" применяет оцинкованные профлисты с полимерным покрытием и особую пороховую технику пристреливания. Это обеспечивает пневматизацию соединения, предотвращая от коррозии - пока ни один лист не упал!
Фото: Андрей Шаповалов
Вентиляторные градирни - одни из самых частовстречаемых, во всяком случае в промышленности.
Принцип действия вентиляторной градирни основан на контакте охлаждаемой воды с мощными потоками атмосферного воздуха, которые создаются специальными вентиляторами. Условная экономичность, малый каплеунос - вентиляторные градирни созданы для более "глубокого" охлаждения воды в кратчайшие сроки.
Трёхсекционные вентиляторные градирни, построенные компанией "КАСКАД" для ОАО «Щекиноазот»
За счет напора и скорости движения воздуха в охлаждающих установках такого типа температура воды снижается быстрее и на бо́льшую глубину по сравнению с башенными градирнями, в которых приток воздуха естественный. Вентиляторные градирни способны выдерживать ударные тепловые нагрузки при условии, что в них используются вентиляторы достаточной мощности. Однако в отличие от башенных градирней для эксплуатации вентиляторных требуется электроэнергия.
Затраты на электроэнергию и обслуживание обычно записывают в минусы градирен данного типа. Но относительно низкая стоимость строительства, глубина охлаждения и небольшая площадь застройки это компенсируют.
Вентиляторная градирня для АО "ПОЛИЭФ" (ООО "СИБУР")
Так как подача воздуха обеспечивается принудительно, в таких установках легко регулировать объем и соотношение жидкости и воздуха. Фактически, расход воздуха и воды в вентиляторных градирнях ограничен лишь техническими возможностями конкретной модели установки. Это и является их основным преимуществом, так как позволяет снижать температуру воды (жидкости) до нужных параметров, всего лишь увеличив приток воздуха.
Вентиляторные градирни делятся на два основных типа: секционные и башенные.
Не следует путать вентиляторные башни с традиционными башенными градирнями! Последние работают на естественной тяге воздуха, создаваемой самой башней, и вентиляторы в таких конструкциях не используются. В вентиляторных градирнях башенного типа естественная тяга, создающаяся высотой башни, усиливается мощными электровентиляторами, что существенно увеличивает производительность установки.
Капитальный ремонт вентиляторных градирен типа СК-400 для ООО «Ставролен».
Секционные вентиляторные градирни представляют собой ряд отдельных секций, в каждой из которых работают автономные вентиляторы.
Предотвращение каплеуноса воды, которое неизбежно при повышенной скорости воздушного потока, осуществляется при помощи водоуловителей в виде решеток-жалюзи. Потери оборотной охлаждаемой жидкости минимизируют каплеуловительные устройства.
Для тщательного контроля температуры рабочей жидкости на производствах, где этот показатель критичен, в вентиляторных градирнях устанавливают термопары, которые в автоматическом режиме регулируют частоту вращения вентиляторов в зависимости от температуры воды или другой охлаждаемой жидкости.
Строительство компанией "КАСКАД" вентиляторной градирни 12х12х3 и циркуляционной насосной станции в г.Саки.

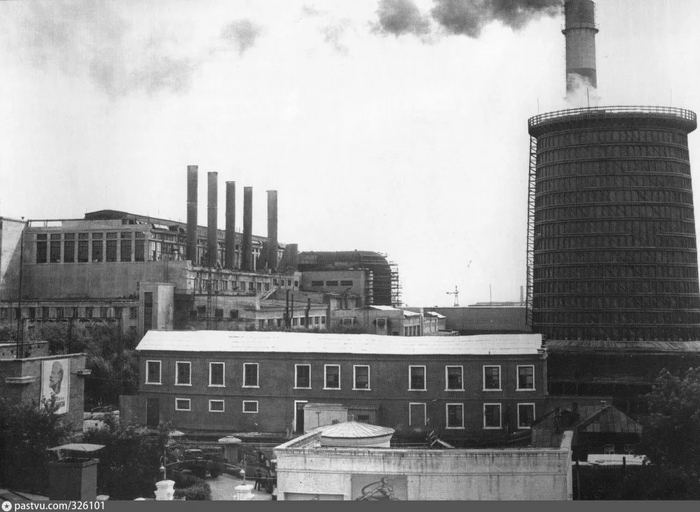

Градирни ТЭЦ-8 на фоне завода "Клейтук".
ТЭЦ-8 — первая ТЭЦ Московского объединения государственных электрических станций (МОГЭС) введена в эксплуатацию 1 мая 1930 года и стала первой в СССР теплоцентралью высокого давления.
Компания "Каскад" выполнила реконструкцию градирни №2, проведя проектно-изыскательские, строительно-монтажные и пусконаладочные работы. Да, эти гиганты нуждаются в обслуживании!:)
Завод "Клейтук" - он же Знаменитый колбасный завод Ф. Грачева - ещё старше. Является одной из ведущих компаний в области производства клеевой продукции в России. Начинает свою историю с 1874 года, тогда было образовано Общество костеобжигательных заводов - целого кластера отрасли!
За это время завод преодолел огромный путь развития и завоевал лидирующие позиции на рынке клеевой продукции.
Промышленность и технологии всегда шли рядом и вместе смотрятся солидно и органично!
