Звук на мат плате MSI-z77

Ребят случилась такая вот беда, сегодня звук на плате начал шипеть-свистеть. Чип реалтековский. Снял мать - когда пальцем дотрагиваюсь к смд конденсатору возле чипа  звук становиться нормальным. Пробовал его уже заменить. Не помолго. еще во время прозвонки заметил если поставить щуп на смд-конденсатор то  звук нормальный. Уже голову сломил - не пойму в чем дело

Фотки завтра с утра приложу. Гуглил в инете - у многих такая проблема на винде 10 ( хотя вот пару дней до этого у меня звук нормальный был) , пробовал дрова переставить - без толку. Прошу помощи  куда копать. Фото выложу завтра

Правила сообщества

Посты с процессом ремонта создавайте в родительском сообществе pikabu.ru/community/remont.


В этом сообществе, можно выкладывать посты с просьбами о помощи в ремонте электро-техники. Цифровой, бытовой и т.п., а про ремонт картин, квартир, ванн и унитазов, писать в других сообществах :)

Требования к оформлению постов:

1. Максимально полное наименование устройства.

2. Какие условия привели к поломке, если таковые известны.

3. Что уже делали с устройством.

4. Какое имеется оборудование.

5. Ну и соответственно, уровень знаний.

0
Автор поста оценил этот комментарий
Микрухе кабздец
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

разве они дохнут сами по себе?)

показать ответы
0
Автор поста оценил этот комментарий

И еще, если есть самовозбуд, который кстати можно увидеть осциллографом, то микросхема будет греться, т.к. будет усиливать неслышимый сигнал на максимум.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

выпаял  проверил все конденсаторы, элетролиты тоже, на том конденсаторе  где при прикосновении нормализируеться звук , растет напряжение постоянно, если прикоснуться то напряжение сбрасываеться до 1.8 вольт , потом снова растет.  Нашел еще 2 транзитора на 1 4 вольта на ногах,  на втором   0.2-0.4. Уже все перерыл я хз че делать

показать ответы
0
Автор поста оценил этот комментарий

И еще, если есть самовозбуд, который кстати можно увидеть осциллографом, то микросхема будет греться, т.к. будет усиливать неслышимый сигнал на максимум.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

перепаял сегодня все smd по кругу , не помогло. Чип не греется. Завтра буду электролиты выпаивать- тестировать. Еще не понятная проблема с гнездами, по идее там есть выходы Sense-A-B(JackDetect - 8 резисторов - их прозвонил - как по даташиту 5-10-20-39к). Надо еще промерить напряжометром ток на выходы.

0
Автор поста оценил этот комментарий
Черный-значит предохранитель.
Если по-простому, прижми емкостью по очереди используемые входа на землю. Пропаивал микросхему?
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

нет, феном не паял, электролиты влом снимать, через часок доберусь до дома, буду дальше ковырять

показать ответы
1
Автор поста оценил этот комментарий
А ведь у меня такая же проблема
только я диод снёс, забил, через год впаял, звук появился, но на пол года. Потом начал фонить, отваливатся и сейчас снова пропал
микро аналогично
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

плата такая же?

показать ответы
0
Автор поста оценил этот комментарий
Свист или шипение в усилителях вызывается самовозбуждением.
При этом обычный звук перестает усиливаться.
Можно взять емкость на 10 мкФ, один вывод зацепить на минус, второй пробовать подключать на опорные и фильтрующие цепи, на входы (in).
Vref означает встроенное опорное напряжение, на вывод которого прицепляется емкость согласно даташиту. Можно попробовать эту емкость поменять.
Если емкость дохнет, то возникает просадка питающего внутреннего напряжения. Это как раз может вызвать сбой.
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

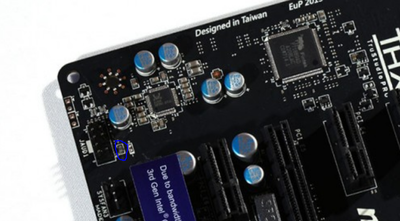

если не затруднит, подскажи на человеческом что дальше пилить то ?)) емоксти менял уже и на 10 и на 15 и на 20 перепаивал. Все выходы кроме цыфровых прозвонил. Меня еще смущает черный smd который накоротко звонится возле коннектора pаnel audio. Посмотрел в обзорах в инете , он и там черный. Если его снести, вообще звук пропадает. Если закоротить, ничего не меняется

Иллюстрация к комментарию
Иллюстрация к комментарию
показать ответы
0
Автор поста оценил этот комментарий
Пошатать все что можно продвигать, погнуть в разумных пределах. Постучать обр.стороной отвертки по большим штукам. Разъёмы спичкой потыкать не сильно. Микроф.разьем пошевели туда-сюда.
это такой способ когда "то есть дефект, то нет".
микросхему усилителя на материнке найди, может у нее земля отпала. Проходной конденсатор сдох, обвязка может самовозбуждаться. Не обладаешь если, купи копеешную звуковуху.
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

вот тут сейчас вместо 10 uF стоит 22 гдето по напряжометру, если коснуться к контакту который к чипу ближе - звук плавно нормализируеться, если палец убрать с контакта то в течении 3-4 секунд опять хрипит-свистит. Может такое происходить изза разнницы емкости?

Иллюстрация к комментарию
Иллюстрация к комментарию
Иллюстрация к комментарию
показать ответы
1
Автор поста оценил этот комментарий
Исключи механический контакт, гепка правильно сказал, где-то отвалы. Рассмотреть бы под микроскопом на трещины.
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

дороги  под увеличителем рассмотрел, вроде целые. А всмысле исключить мех контакт?

показать ответы
0
Автор поста оценил этот комментарий

И еще сипмтом ,  если воткнуть только  колонки то не работает, если воткнуть с микрофоном то начинают работать оба

показать ответы
0
Автор поста оценил этот комментарий

может быть заземление?

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

кондер на землю звонится с 1 стороны
