ZTQ 15 (1/35 Meng). Заметки по сборке⁠⁠

Приветствую, уважаемые подписчики, коллеги-моделисты и просто читатели! Итак, я рад сообщить о завершении линейки азиатских танков в рамках огромной серии про гусеничную бронетехнику мира Холодной войны и современности. Дальше перейдём к советской и постсоветской технике. Но это уже потом, а сейчас пока КНР. Несложная модель необычного и (возможно) абсолютного бесполезного "лёгкого ОБТ", созданного коммунистами для "освобождения" Тибета и прочих гималайских народов. Для начала обзор набора.

Обзор набора

Вполне свежий набор 2021 года от китайской фирмы MENG линейки Tyrannosaurus Series, артикул TS-048 в масштабе 1/35. Этот набор базовый, упрощённый. Есть почти такой же набор и с более богатой комплектацией, артикул 050. Это тот же танк, но с с более тяжёлой динамической бронёй (для действий на равнинах), также отличается спаренной установкой пулемёта и автоматического гранатомёта на турели. Сам набор имеет фототравление, наборные рабочие гусеницы и больше вариантов окраски, но и стоит в два раза больше юаней. В коробке стандартных размеров с колоритным боксартом лежат 4 литника из полистирола светло-серого цвета, из этого же пластика предсказуемо отлиты и три отдельные крупные детали (ванна и верх корпуса и верх башни); 1 литник из прозрачного пластика; две виниловые гусеницы; кожух маски орудия из мягкого полимера (возможно, другого винила); полиуретановые втулки; подшивки в папку с хвалебной статьёй о прототипе и инструкция-книжечка. В наборе всего 296 деталей (268 серых, 5 прозрачных и 23 мягких), остались неиспользованными 9 деталей. Качество литья прекрасное, никаких претензий нет. Пластик стандартный модельный, может быть несколько более хрупкий чем обычно. Детализация, несмотря на простоту модели, великолепная: прекрасно проработан зенитный пулемёт, динамическая броня, многочисленные мелочи на башне. Модель не имеет интерьера, люки членов экипажа могут быть открыты. Стыкуемость стремится к идеальной. Прозрачные детали чистые и правильного размера, из них даны приборы наблюдения мехвода и командира, фара и задние габариты. А вот панораму командира и прицел наводчика можно сделать только закрытыми, на них не даётся прозрачных деталей - возможно упрощение от производителя, а возможно большой тайна боевой коммунист! Маска пушки правильного размера, имеет интресную форму со складками, после покраски хорошо имитирует вид ткани, однако всё равно не позволяет сделать подвижное крепление орудия; также не клеится обычным клеем. Потому вполне можно было сделать эту деталь и пластиковой - функционал тот же, и проще в работе. Полиуретановые втулки обычные, нужны для подвижных катков и турели пулемёта, даны с запасом в 3 штуки. Гусеницы виниловые, вполне качественные и мягкие, клеятся только цианоакрилатом, красятся нормально. Вращающиеся катки, виниловая гусеница, да и к тому же рабочие торсионы образуют простую в реализации и очень эффектную рабочую подвеску - модель реально можно будет катать по столу или полу, если захотите, а ещё и красиво переезжать через пинцеты или карандаши. Вариативность по сборке ограничивается только положением турели пулемёта - можно поднять ствол на пару градусов или задрать на максимальное возвышение. Подставок, фигур, скаток и прочих бонусов в наборе нет. Хотя есть кое-что другое. Уже второй раз у Менга встречаю необычное дополнение: отпечатанная на листах плотной бумаги с отверстиями (чтобы можно было подшить в папочку и хранить в шкафу) статья о прототипе техники с цветными фотографиями (правда всего двумя) на четырёх языках - китайском, английском, японском и русском. Инструкция - типичная для Менга книжечка с хорошими, понятными чертежами без ошибок и со цветными схемами окраски в конце; машина показана с пяти проекций, что жизненно важно для нанесения камуфляжа. Имеем 2 варианта: первый несёт четырёхцветный пустынный цифровой камуфляж (бежевые, оливковые и коричневые пиксели на песочном фоне), это парадная машина образца 2019 года; второй имеет обычный трёхцветный камуфляж (зелёный, песочный, чёрный) и является якобы боевой машиной из неуказанной бригады Тибетского военного округа. И это очень странное утверждение, ибо модель имеет интересную особенность - оборудование для парадов, которое состоит из монитора мехвода на ВЛД, ещё двух каких-то оптических приборов на ВЛД и двух "грибочков" в передней части надгусеничных полок. Подозреваю, что это всё лазерные и оптические приборы, упрощающие езду ровным строем. Так вот, нет опции сборки модели без этого оборудования, и получается что боевая машина также имеет эти штуки. Сомнительно, да и на фотографиях танков вне парада этих приборов нет. Ну да ладно. Декали хорошего качества, тонкие, нормально ложатся в неровности, яркие и не прозрачные. Цена модели на момент покупки была весьма демократичной, помню ещё удивлялся что дёшево и однозначно не хотел покупать более сложный вариант этого набора из-за почти двукратной разнице в цене! Рекомендовать могу моделистам любого уровня: сборка простая и приятная, очень легко получается рабочая ходовая и подвеска, а чтобы не заморачиваться с пикселем, можно выбрать тибетский вариант камуфляжа. Общие впечатления очень позитивные: дешёвая, простая и вполне качественная модель, к тому же не имеющая альтернатив!

Ход работы

1.Сборка начинается с катков. Тут не много деталей, но в каждое колесо нужно вставить втулку. Продолжаем ванной корпуса и подвеской. Тут делаем торсионы. Они вклеиваются только у дальней стенки корпуса и потому работают как и должны. Два передних и последний опорные катки на сторону имеют дополнительный амортизатор, он также собирается без клея и остаётся подвижным. Гусеницы склеиваю супер-клеем, одеваются на катки они идеально, легко перематываются. Обработка деталей скальпелем, маникюрным фрезером и пилками. Клей сверхтекучий, обычный модельный и Revell Contacta, для винила - ЦА гель.

2. Теперь займёмся корпусом. Он довольно простой, много деталей только на корме. Вклеиваем перископы мехвода, а вот его монитор снабдим синей голографической плёнкой. Парадные приборы имеют очень тонкие крепления и будут неоднократно отломаны в процессе покраски...

3. Башня посложнее. Цианоакрилатом гелем клею маску орудия. Сама пушка состоит из необычно большого количества деталей - три секции по две половинки и отдельно кончик ствола с нарезами. Такое членение, чтобы больше потенциальных неровностей и швов? Непонятно. Ещё одно сомнительное решение - схематические изображения пантер, которые имеют танки Тип 15 зачем-то даны отдельными деталями. Да, их довольно удобно покрасить в чёрный цвет и потом вклеить в конце покраски, но при этом рисунок имеет объём. На фото же реальных машин он выглядит плоским. Почему было не дать обычные декали?...

4. Отдельная тема - пулемёт на дистанционно управляемой турели. Тут традиционно много деталей, всё очень подробно. На фото с парадов китайцы ездят, задрав ствол максимально вверх, я тоже решил сделать именно так. Но получилась такая высокая "мачта", что машина в сборе не помещалась по высоте ко мне в стеллаж. Потому пришлось опускать ствол в менее пафосное положение. Также по результатам изучения фото я обнаружил следующее: боевые машины имеют две антенны, парадные же либо одну, либо ни одной. Я решил разнообразия ради антенну не клеить. В итоге сборка завершена.

5. Переходим к покраске. Но сначала маленькое пояснение. Когда я пишу "сборка завершена" нужно понимать, что далеко не все детали приклеены намертво. Зачастую кое-что (шанцевый инструмент, бортовые экраны, пулемёты, ящики и т.п.) я либо не клею, либо клею совсем легко, чтобы потом разобрать и красить по отдельности. Так вот. Для начала несколько предварительных этапов. Цветными лаками (синим, жёлтым, красным) я окрашиваю перископы и габариты. Чёрным грунтом покрываю виниловые детали и делаю прешейдинг на модели. Окрашиваю гусеницы цветом тёмного металла, асфальтоходные подушки крашу чёрным маркером, гребни траков выделяю серебристым.

6. И снова, уже второй раз к ряду, великий и ужасный ПИКСЕЛЬ! Должен правда сознаться, что тут он был явно попроще, чем на Типе 99А. Но всё равно работа с масками долгая и кропотливая. Сначала надуваю светло-бежевый цвет (Radome высветленный парой капель белого), затем вырезаю маски из бумажной ленты, пользуясь металлическим трафаретом. В этот раз придумал как упрощать себе работу - сначала маркером ставить точки и формировать фигуру, которую потом вырезаешь. Решение предельно простое, но я пришёл к нему только на шестой модели с цифровым камо... Второй цвет - Dark Green. Его меньше всего. Третий - Lederbraun. Его много на бортах но мало сверху. Затем, поверх всех масок, базовый цвет. Я использовал Dunkelgelb и возможно немного промахнулся, в реальности китайский оттенок несколько менее жёлтый и более коричневый, ну да ладно. Очень медитативное занятие - снятие масок. Понадобилось немного коррекции кистью, ибо кое-где краска при аэрографии затекла под маски. Но в целом вышло неплохо.

7. Теперь окрашиваем некоторые мелочи кистью или маркерами. Бандажи поддерживающих катков, габариты на передних крыльях, маску орудия... С тамиевской химией привариваем на борта декали. Тут их очень мало - звезда и номер. И конечно глянцевый лак.

8. Пока не приклеил бортовые экраны, покажу как красиво и правдоподобно отрабатывает подвеска.

9. Посмотрев на фото парадных машин со всех сторон, я пришёл к выводу, что везеринга не будет. На танках ни пылинки, притом даже на гусеницах, нет нагара и около выхлопных труб. Так что будет только смывка, и то только для создания объёма. Акриловая Vallejo Wash цветов Чёрный, Оливковый, Тёмно-Жёлтый, Хаки. В основном использован жёлтый, чёрный для создания резких теней на решётках МТО и в подобных случаях, зелёный и хаки по оливковым и бежевым пятнам. Излишки смывки убраны ватными палочками, смоченными в растворителе.

10. Добавляем матовый лак. Срез ствола пушки выделяем сталью. Под светотехнику красим серебрянку маркером. Клеим фары и габариты, снимаем маски.

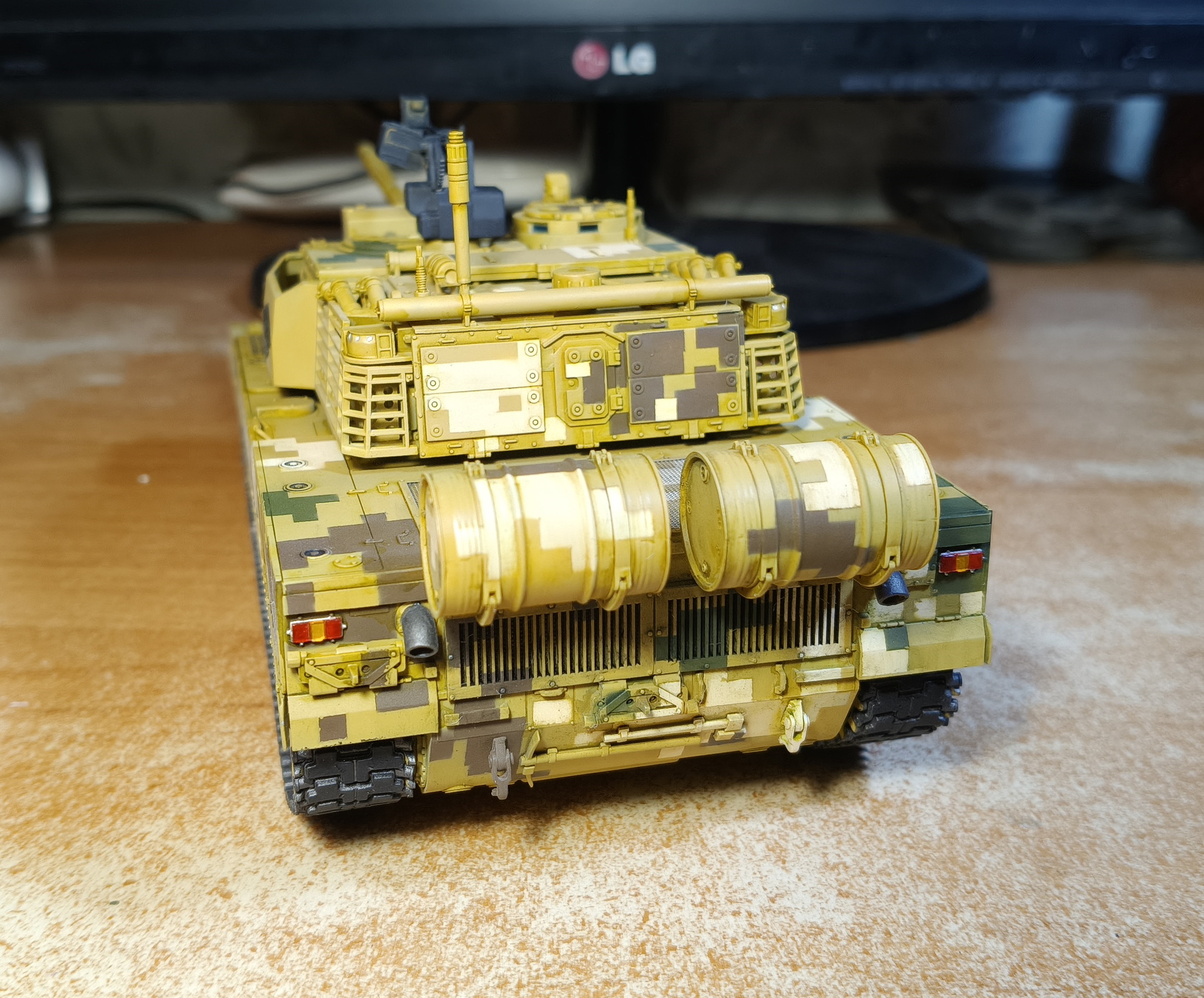

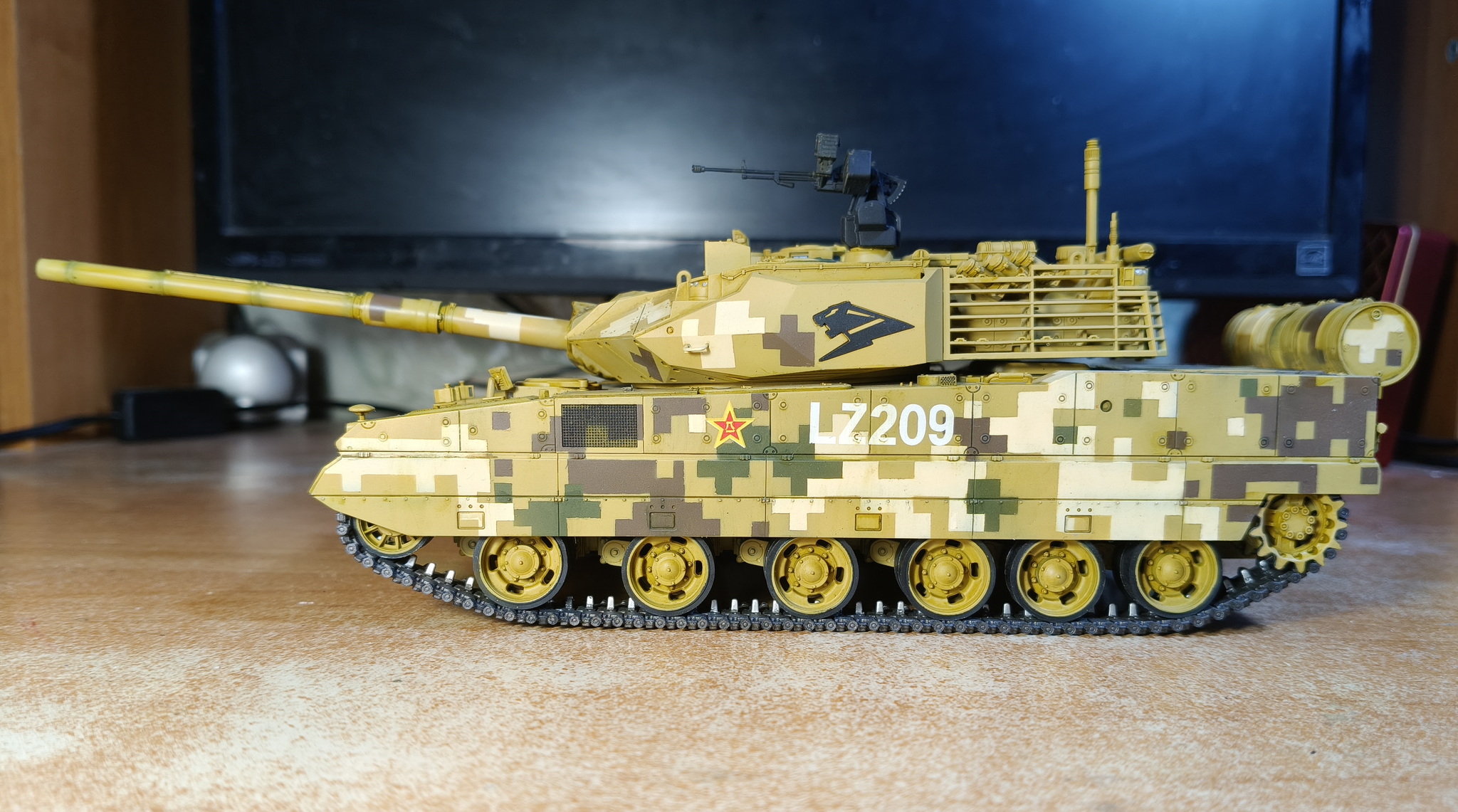

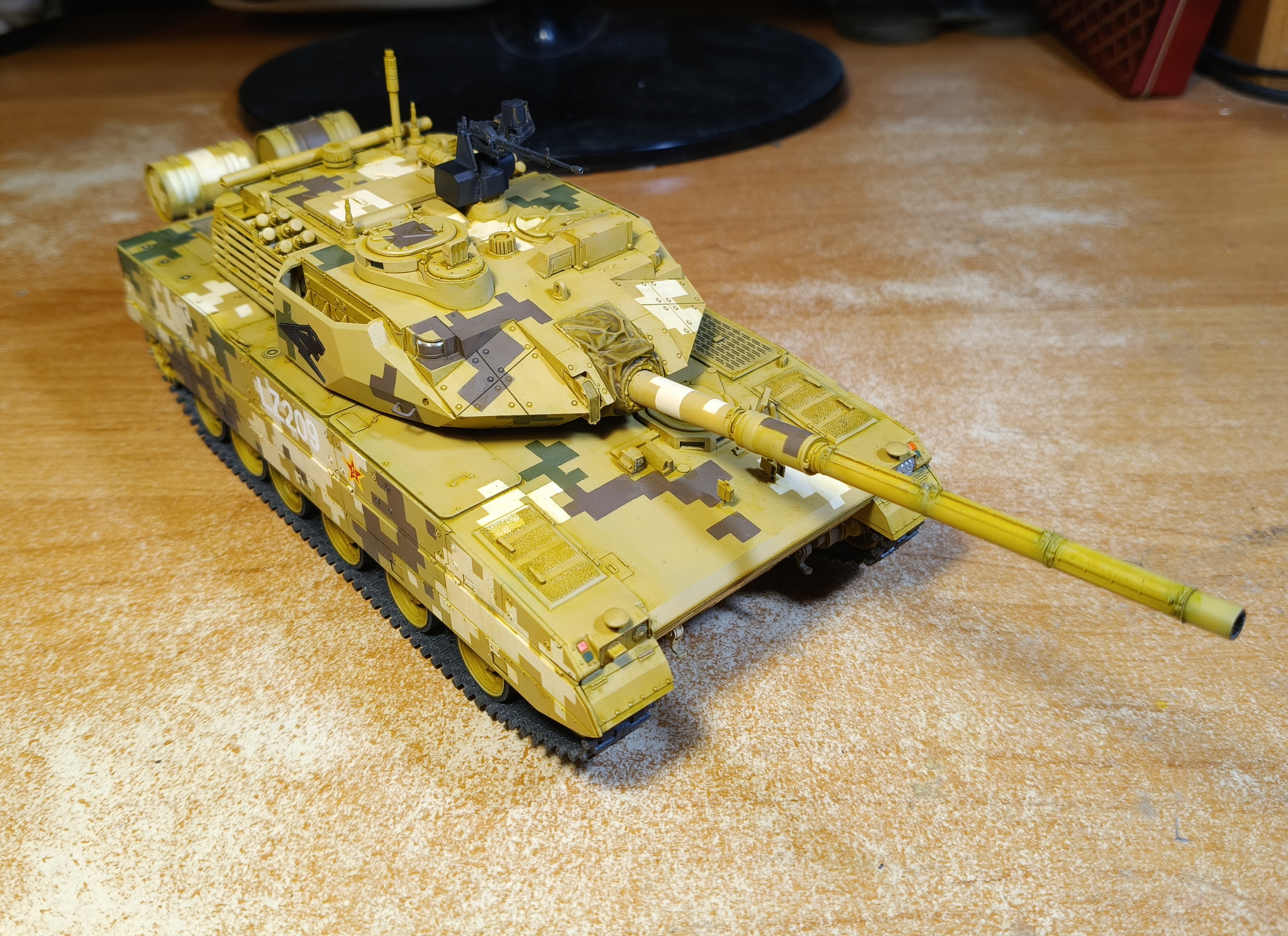

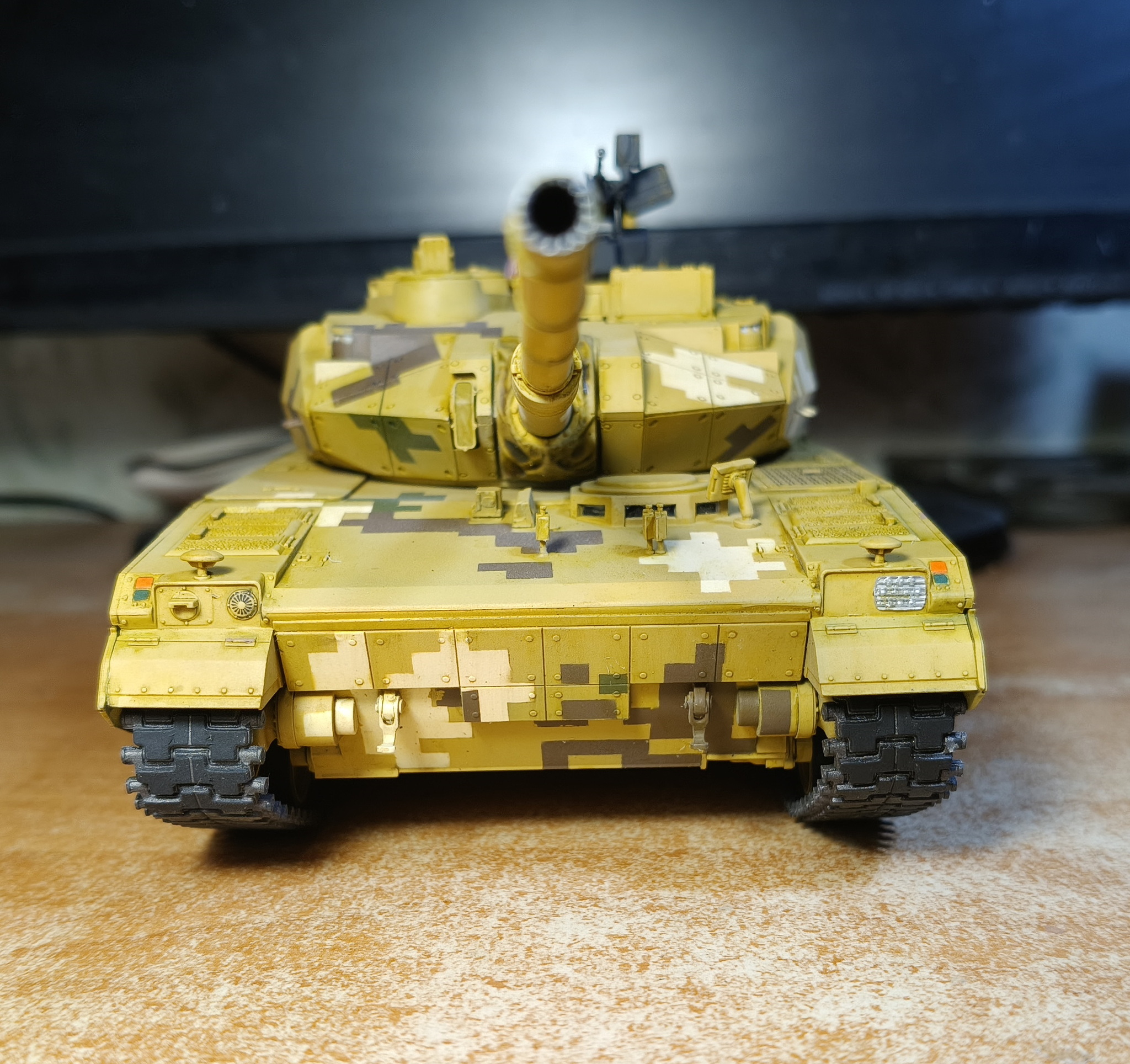

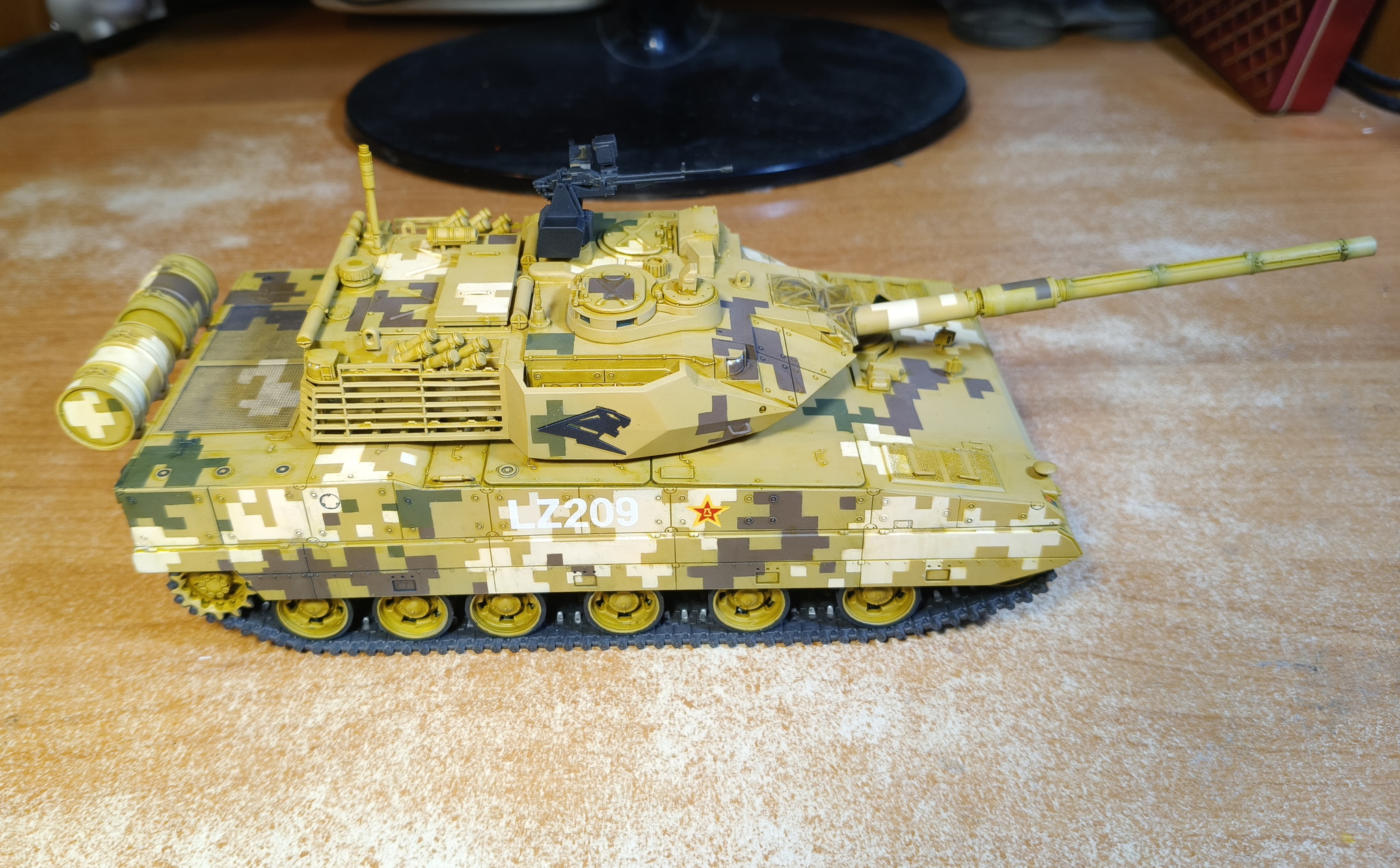

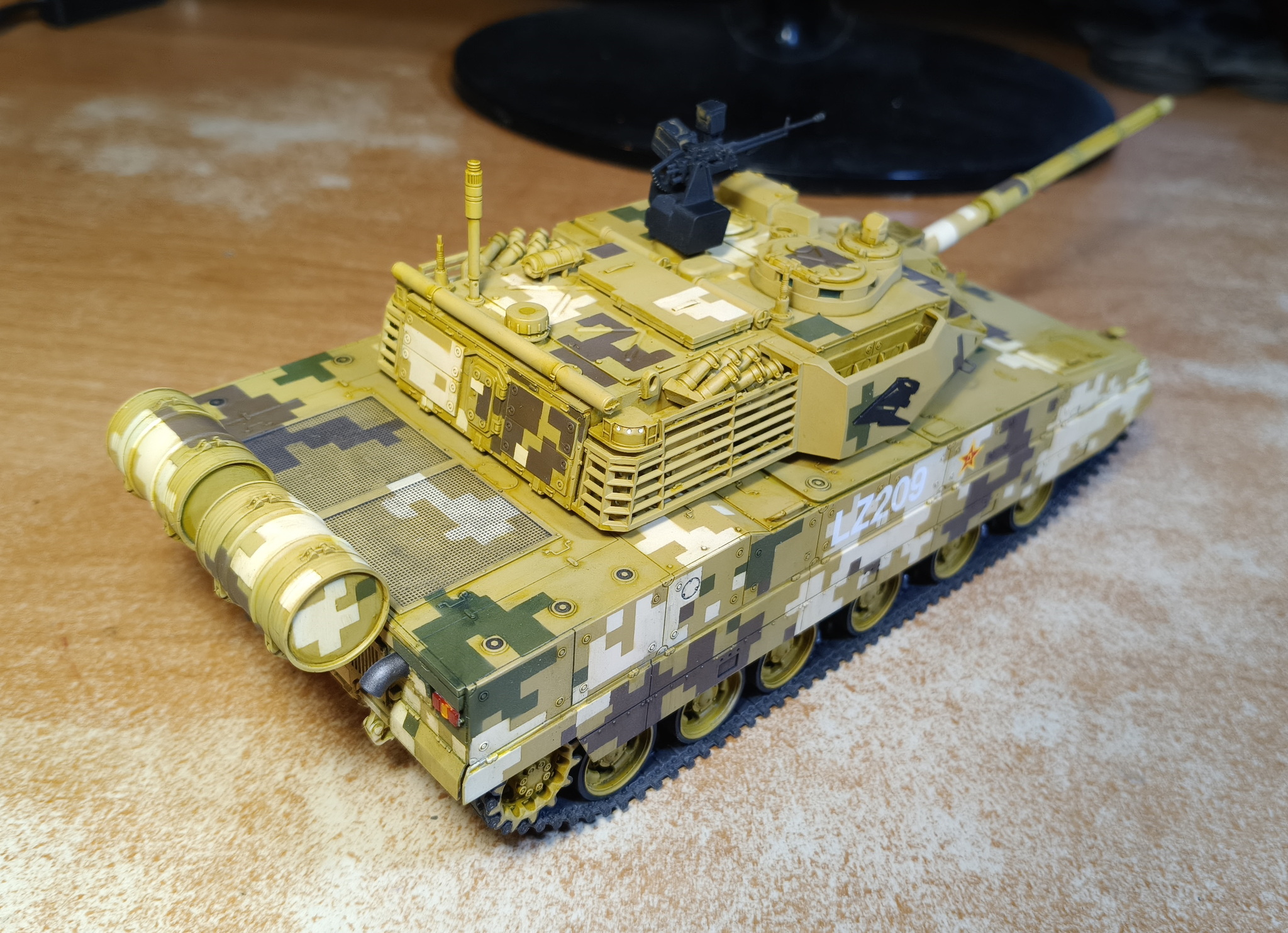

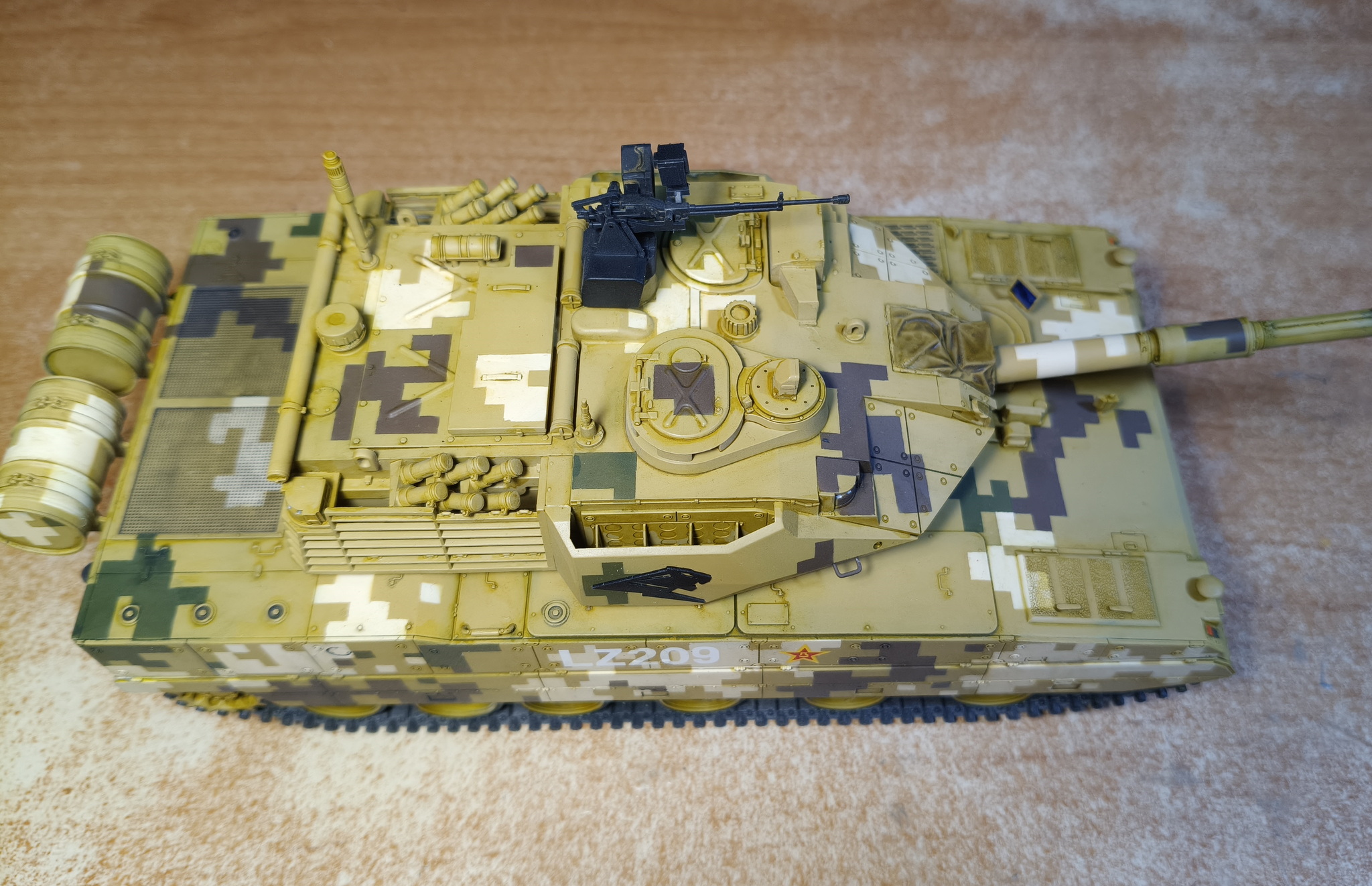

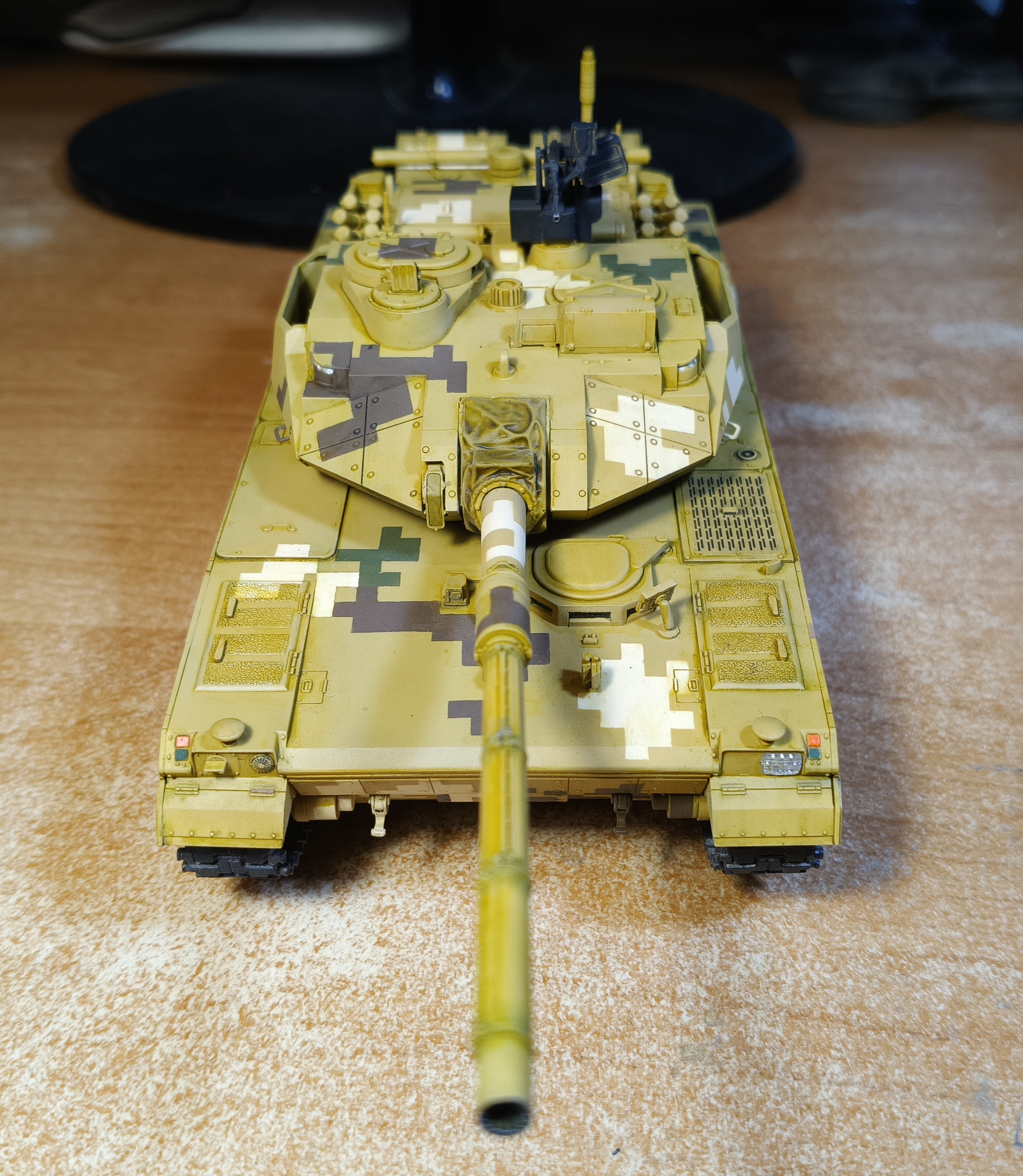

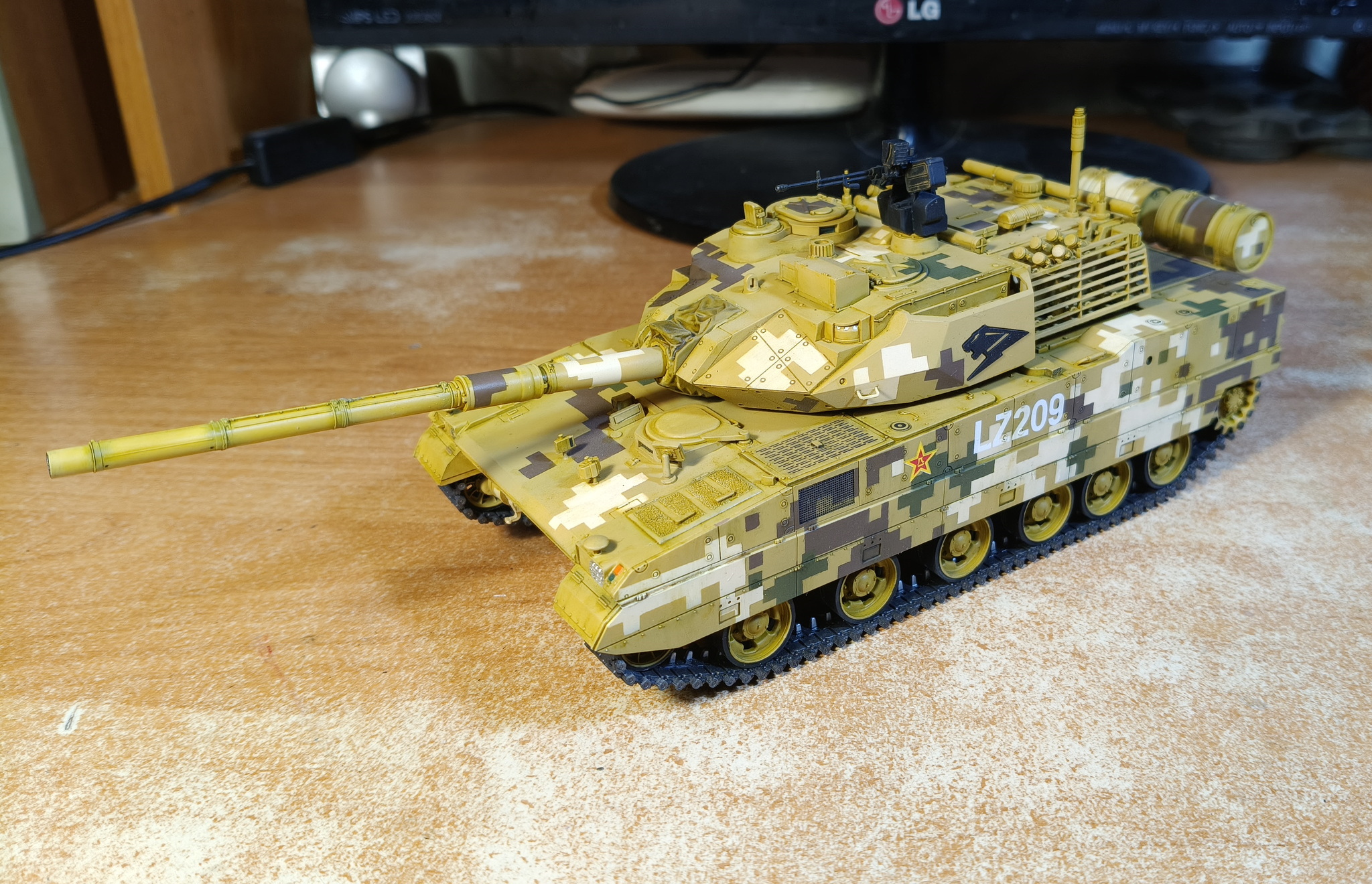

И после снятия масок получаем вот такой китайский танк в пустынном цифровом камуфляже. Работа была в основном приятной, и результат вроде бы интересный.

На этом пока всё, статья об этом танке для боёв в Гималаях выйдет в ближайшее время! Потому всех желающих это увидеть, а также интересующихся моделизмом, военной техникой и авиацией приглашаю подписаться! Если у вас есть вопросы или предложения - прошу в комментарии. А сейчас - благодарю за внимание и хорошего времени суток!
