Электрики, помогите
Есть счётчик импульсов Овен си20
и индуктивный датчик СЕНСОР ВБИ-М18-76У-1113-Л
Как подключить этот датчик к счётчику импульсов? С меня на 🍺.

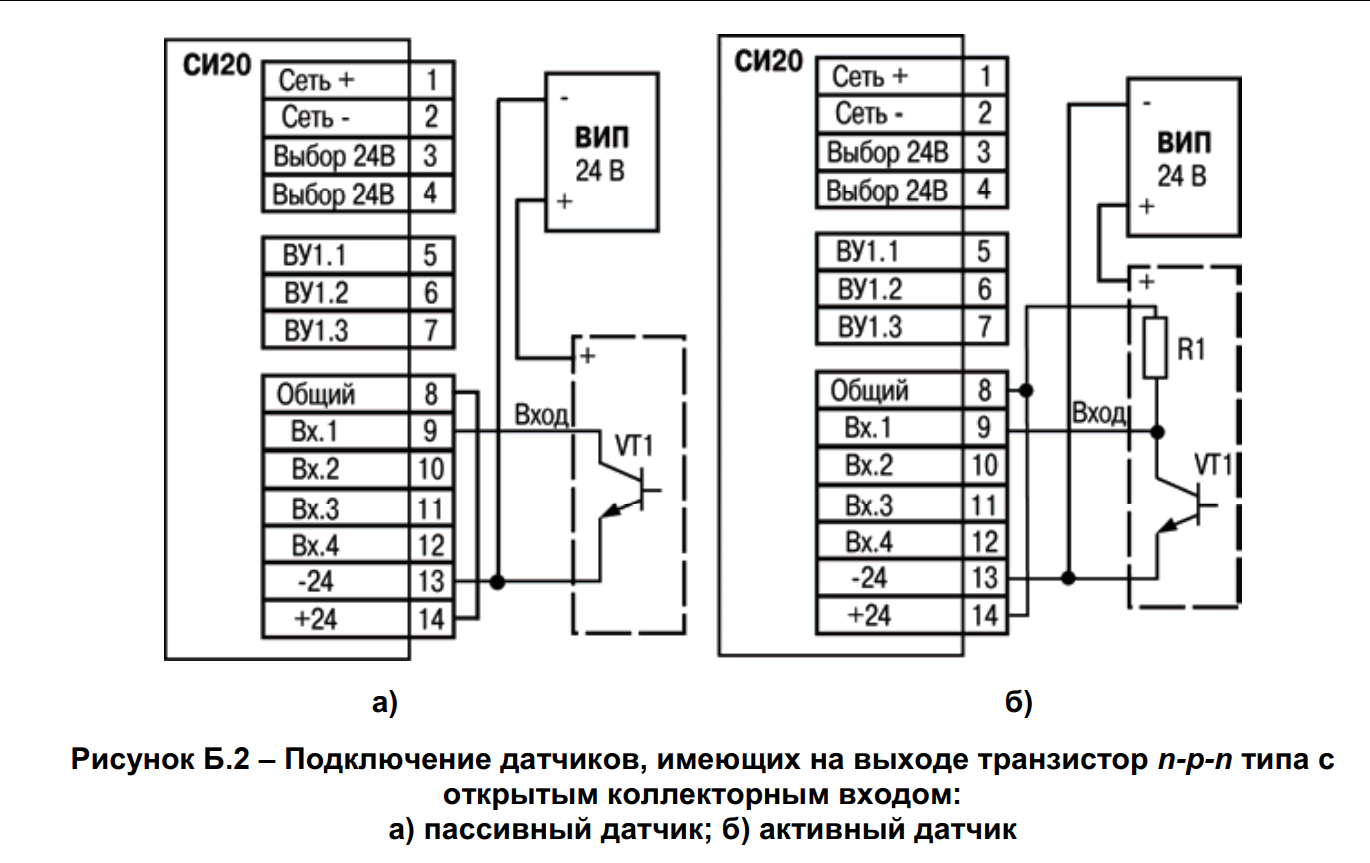

из коммента с даташитом : #comment_357669130 - но тут ВИП какой то, что мне кажется "внешний источник питания" ,а внутренний 24В можно заюзать?
upd:
В случае, если потребляемая мощность входных устройств превышает нагрузочную способность встроенного источника питания прибора 24 В, то для организации питания входных устройств следует подключить внешний источник питания (ВИП) +24 В
А, норм....

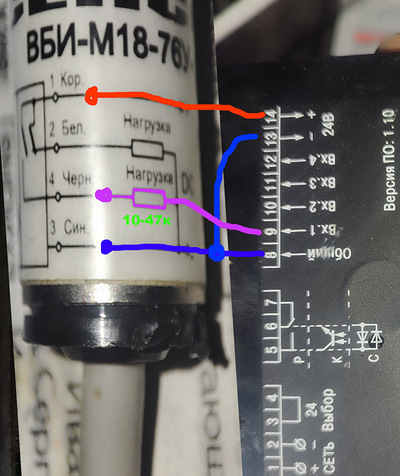

хз как там сделан вход, судя по всему сдвоенный оптрон надеюсь с резистором... но на всякий случай нарисовал внешний. и как обычно - на свой страх и риск) снятие ответственности)
раскрыть ветку (1)
раскрыть ветку (1)
Хз вообще, в электрике не разбираюсь, вместо индуктивного датчика до этого стоял геркон, но он не очень точный оказался.
показать ответы
Коричневый - +24
Синий - минус 24 (земля, конечно, но на Овене так)
Белый/черный (НР/НЗ - зависит от режима счета) - на любой из входов (1-4).
раскрыть ветку (1)
Коричневый и черный с датчика подключай на 8 и 9 счётчика.
Также коричневый датчика на 14 счётчика, и синий датчика на 13 счётчика (это питание датчика, если оно уже не подключено).
Ну и настройка счётчика
Также коричневый датчика на 14 счётчика, и синий датчика на 13 счётчика (это питание датчика, если оно уже не подключено).
Ну и настройка счётчика
раскрыть ветку (1)
https://owen.ru/uploads/rie_ci20_968.pdf?ysclid=mcdsf15auk33...
инструкцию почитай и пока будешь читать пей пиво
инструкцию почитай и пока будешь читать пей пиво
раскрыть ветку (1)
Я надеюсь, что тебе на твои вопросы также будут присылать инструкции, которые ты до этого уже читал.
