Вопрос про водонагреватель

UPD:

Реле заменил, всё работает. Всем большое спасибо!

UPD 1: Все советуют заменить реле, так и поступлю. Спасибо большое вам, отпишу о результатах (реле должно прийти послезавтра, 20го мая).

UPD2: Я всё таки решился соединить провода 1 и 2 для исключения реле. И... ТЭН работает как часы нагреватель! Так что завтра, думаю. всё должно получиться.

Привет! Отключили горячую воду на две недели, а значит самое время чинить бойлер!
Ну не заранее же, в самом деле.

Дисклеймер:
1. Тут будет вопрос для разбирающихся в этой теме (проблема мной не решена)

2. Я прям нуб нубяра в этом, так что для многих тут будет кринжатина

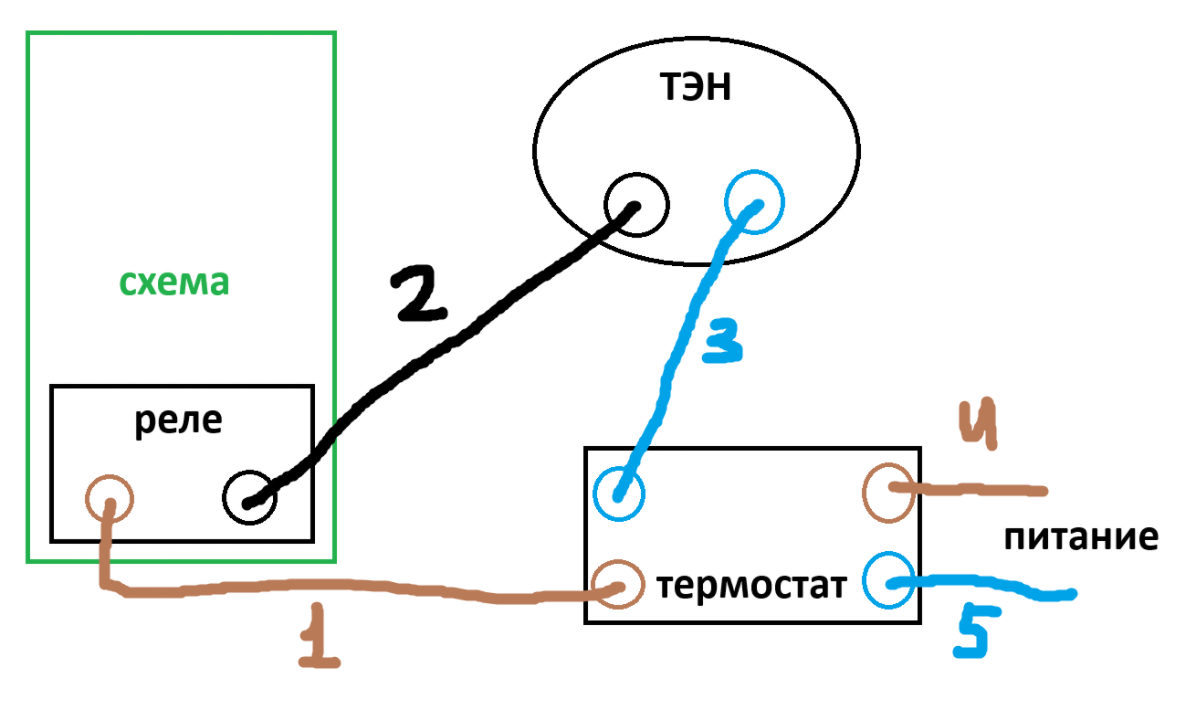

3. Далее буду пользоваться профессиональной схемой:

с официального сайта компании, наверное

с официального сайта компании, наверное

Ну, поехали. Сама проблема - бойлер перестал нагревать воду. Температуру воды он показывает корректно, датчик нагрева включен.

Что успел сделать:
1. Сопротивление у ТЭНа 40 Ом (2 и 3, с отключенными от остального контактами)
2. При включенном питании (а также при вкл. и выкл. нагреве, одинаково):
2.1. Между 4 и 5 - 220В
2.2. Между 1 и 3 - 220В
2.3. Между 1 и 2 - 220В
2.4. Между 2 и 3 - 0В
2.5. Заменил термостат (нахера?)
2.6. Послушал реле, щелкает при включении нагрева (красивое)

Всё это делал впервые с помощью моих верных друзей - ChatGPT и Grok. По их же совету и менял термостат, который, похоже, был рабочий. Дальше мне предлагаю заменить и реле, и ТЭН. В этот раз перед покупкой решил попросить вашей помощи, люди добрые. Подскажите, что делать дальше?

Бойлер Haier es50v-u1
Термостат Haier 250V 20A 50/60Hz 97-110гр. 0040400191
Реле Omron G4a-1a-e-cn 12vdc 20a250vac 2830C3

Из оборудования отвертки и мультиметр.
