Всем привет. При общении с клиентами по поводу диагностики, обслуживания и ремонта систем охлаждения двигателей, я часто сталкиваюсь с ситуациями, когда клиенты не знают как устроена и работает эта система, но при этом за каким-то хером лезут её обслуживать или ремонтировать. Иногда это приводит к тому, что они выбирают неверную тактику ремонта.

Сегодня поговорим о такой простейшей процедуре, как проверка уровня охлаждающей жидкости, которую многие делают неправильно.

Начнём с того, что системы охлаждения делятся на два вида.

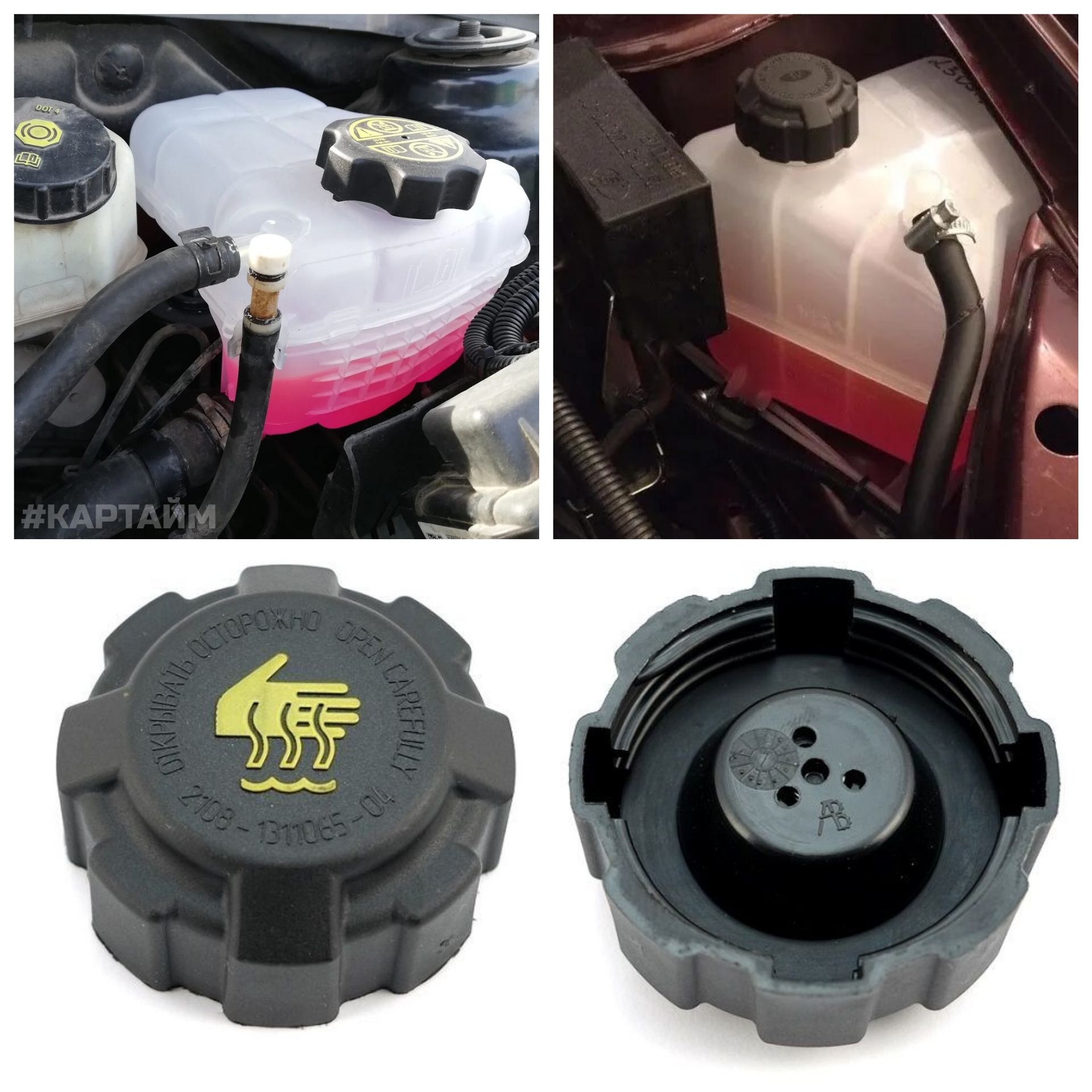

У первого бачок с охлаждающей жидкостью всегда подключен к системе охлаждения.

На бачке такой системы установлена крышка с клапанами сброса и забора воздуха, которые работают при возникновении в системе излишнего давления и разряжения (вакуума), возникающими при нагревании (расширении) и охлаждении (сужении) охлаждающей жидкости.

Через такие клапаны сбрасывается и всасывается воздух. Ну или охлаждающая жидкость, если возникла какая-то поломка, приводящая к её вскипанию.

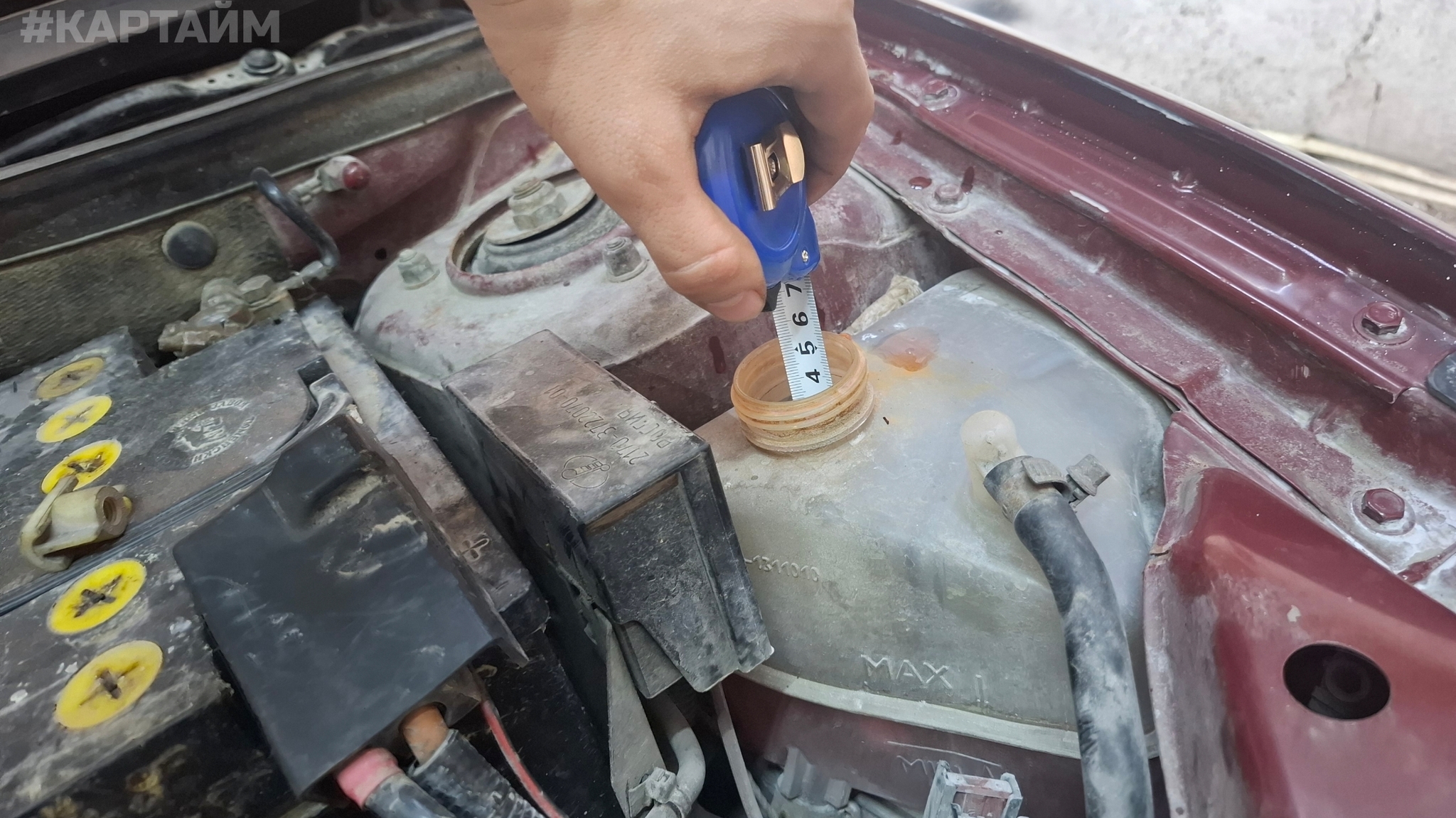

Уровень охлаждающей жидкости в таких системах достаточно контролировать непосредственно по меткам, нарисованным на бачке.

Б*#дь, опять этот е*#чий Макс.

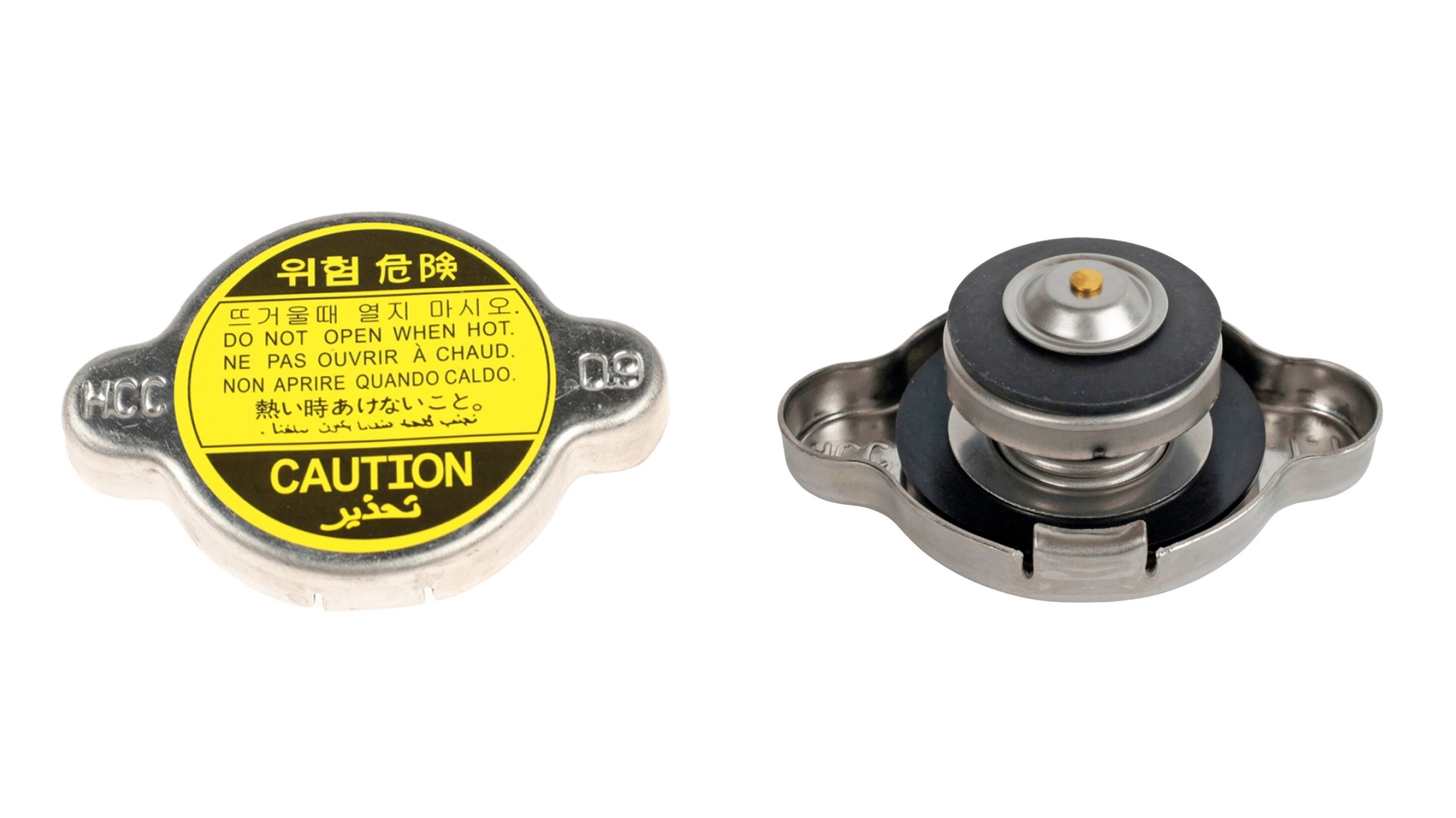

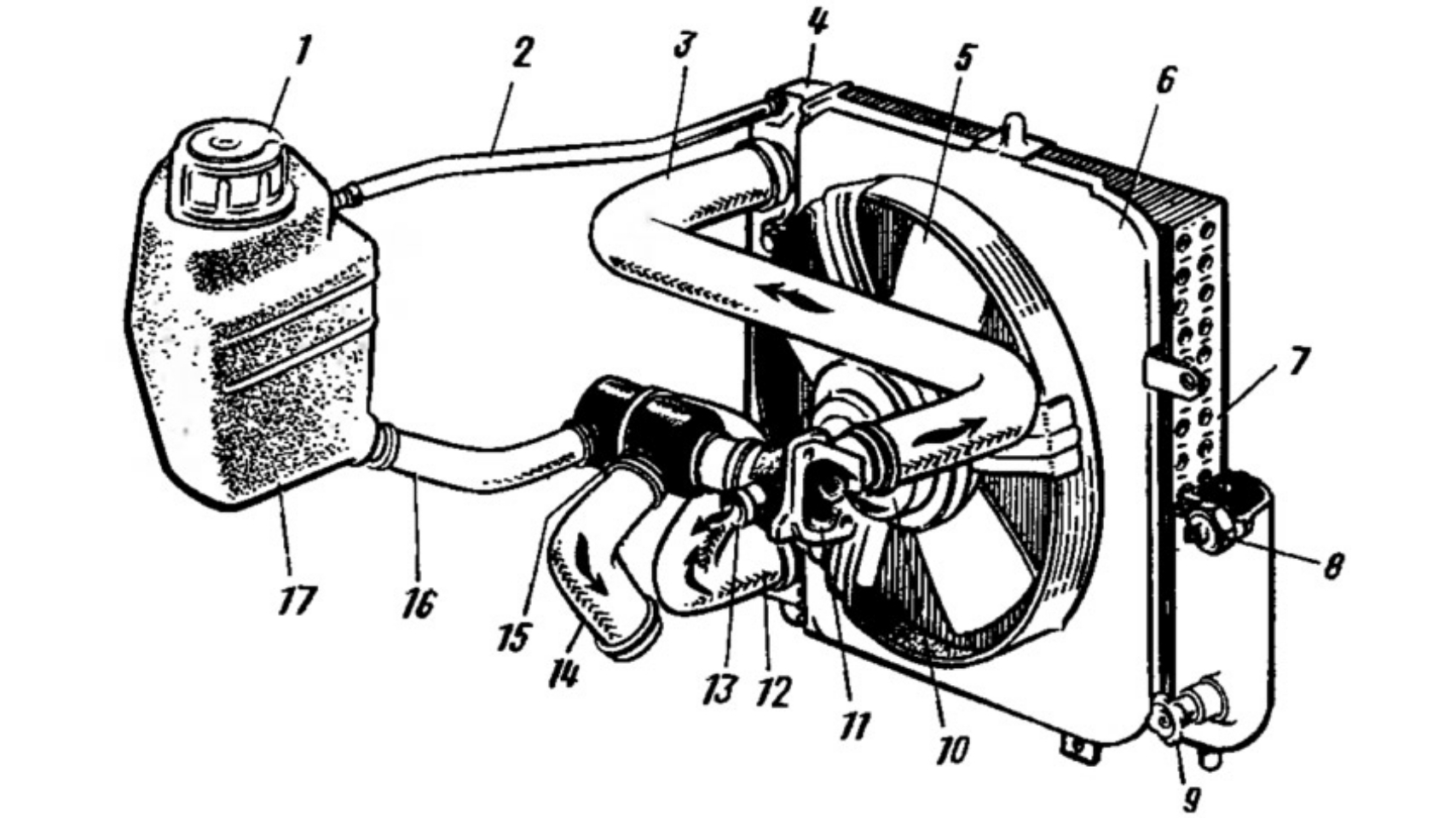

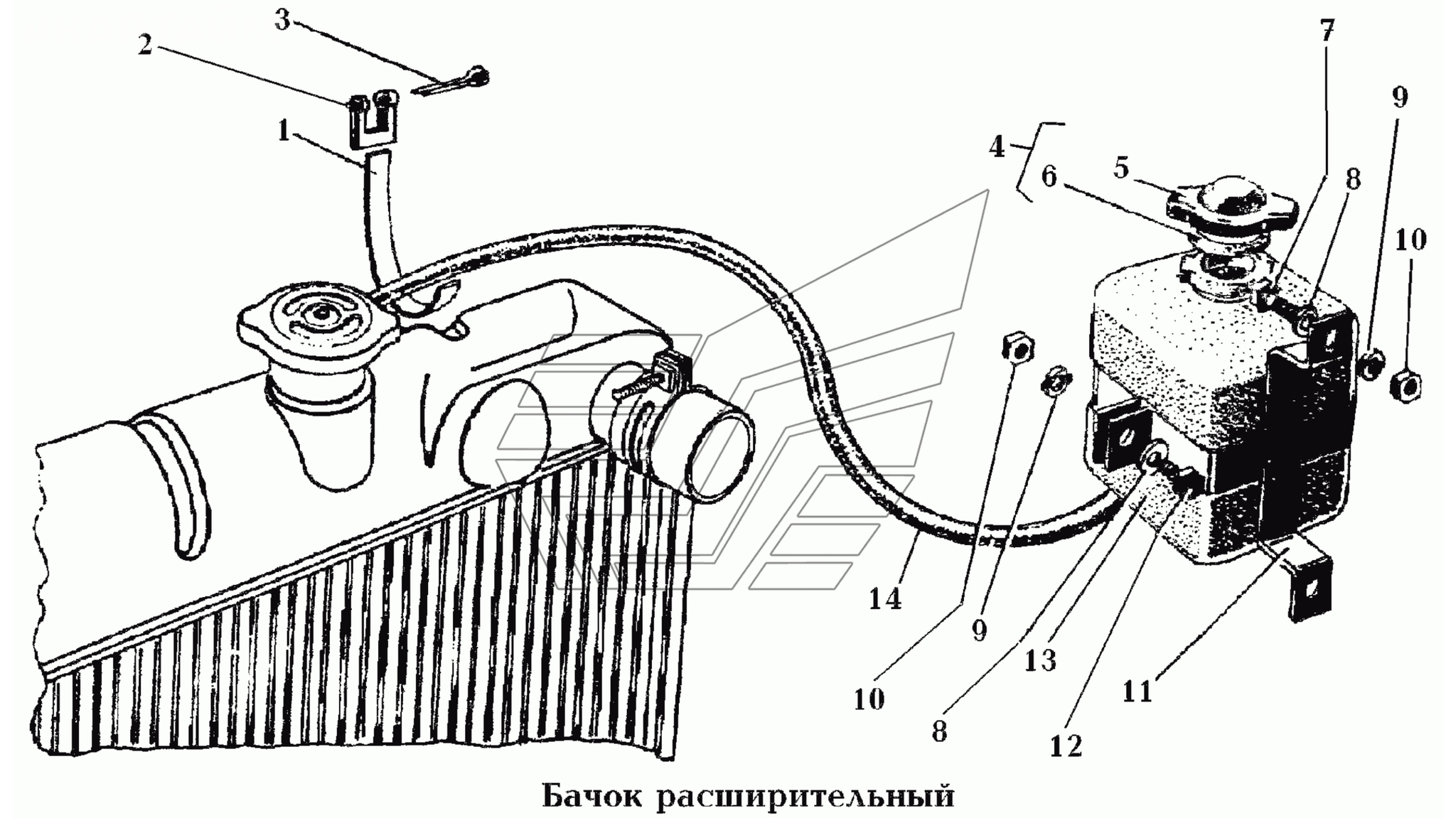

Ладно. У второго типа систем бачок отделен от системы охлаждения клапанами сброса и забора, находящимися в крышке заливной горловины, которая выглядит вот так.

Через эти клапаны сбрасывается и всасывается охлаждающая жидкость. При нагреве охлаждающая жидкость расширяется, и возникшее из-за этого в системе избыточное давление через клапан в крышке и тонкий шланг сбрасывается в расширительный бачок. Потому он и называется расширительным.

После охлаждения двигателя жидкость сжимается и возникшее из-за этого в системе разряжение (вакуум) заставляет охлаждающую жидкость всосаться обратно.

Важно. Охлаждающая жидкость попадает обратно из бачка в такую систему только при наличии в ней разряжения (вакуума). Если в системе имеется негерметичность, то в систему вместо вернувшегося антифриза попадает воздух.

Воздух в системе охлаждения мешает циркуляции жидкости и плохо отводит тепло.

Уровень охлаждающей жидкости у таких систем необходимо контролировать не только по меткам на бачке, но и непосредственно в горловине, которая должна быть заполнена почти до краёв. (САМОСТОЯТЕЛЬНО ПРОВЕРЯТЬ ТОЛЬКО НА ХОЛОДНОМ ДВИГАТЕЛЕ!) Наличие жидкости в бачке не гарантирует её наличие и попадание в систему.

Владельцы автомобилей со вторым видом систем очень часто ошибочно полагают, что если расширительный бачок полный, то всё хорошо. Но нет, это не так. Если антифриз куда-то утекает, то он утекает из системы, а не из бачка, а из бачка система не пополняется.

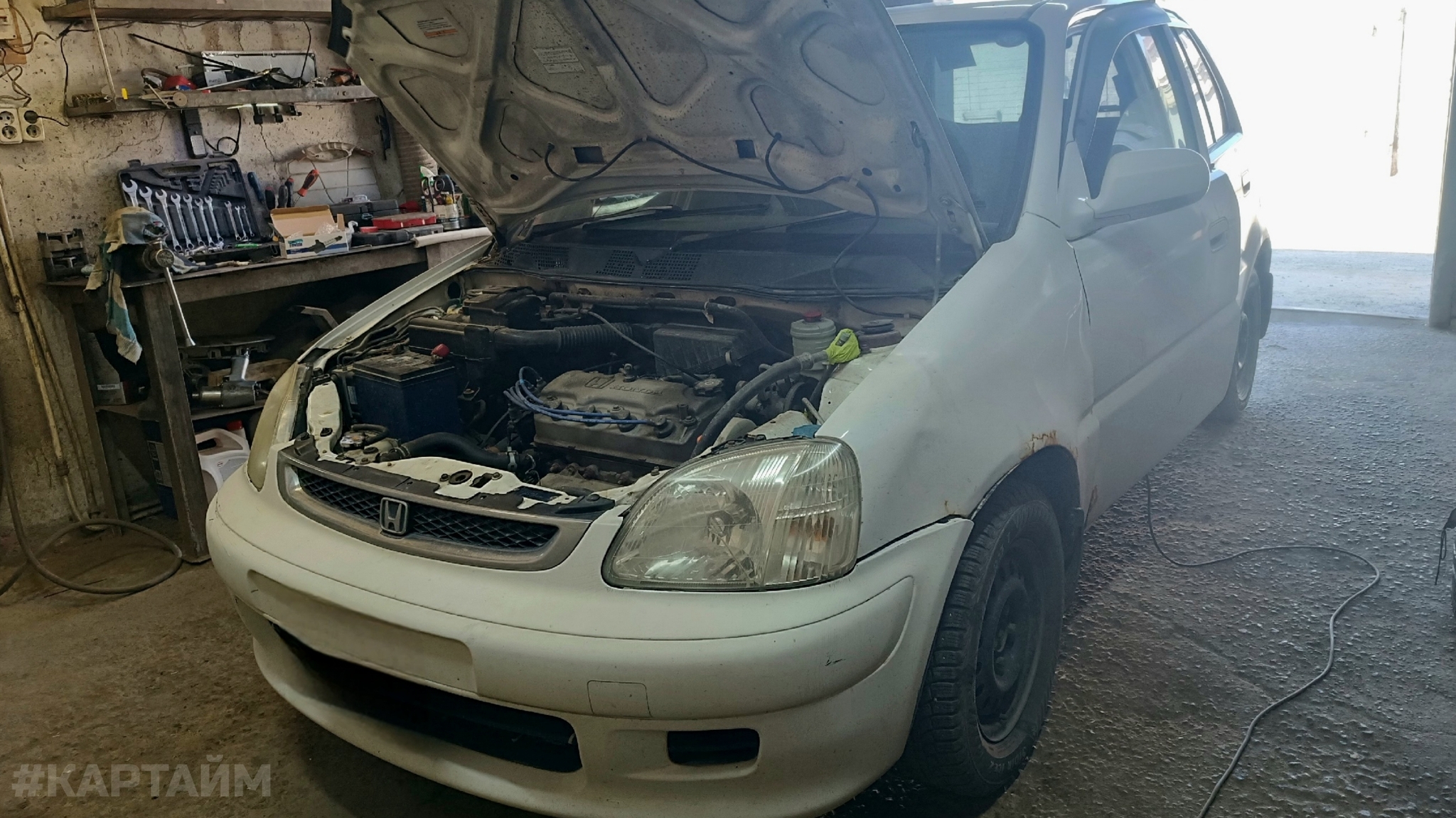

Сегодня у нас в гостях автомобиль Хонда Лого с жалобой на то, что его двигатель перегревается.

Я подключил сканер, попробовал поуправлять вентиляторами — вентиляторы работают.

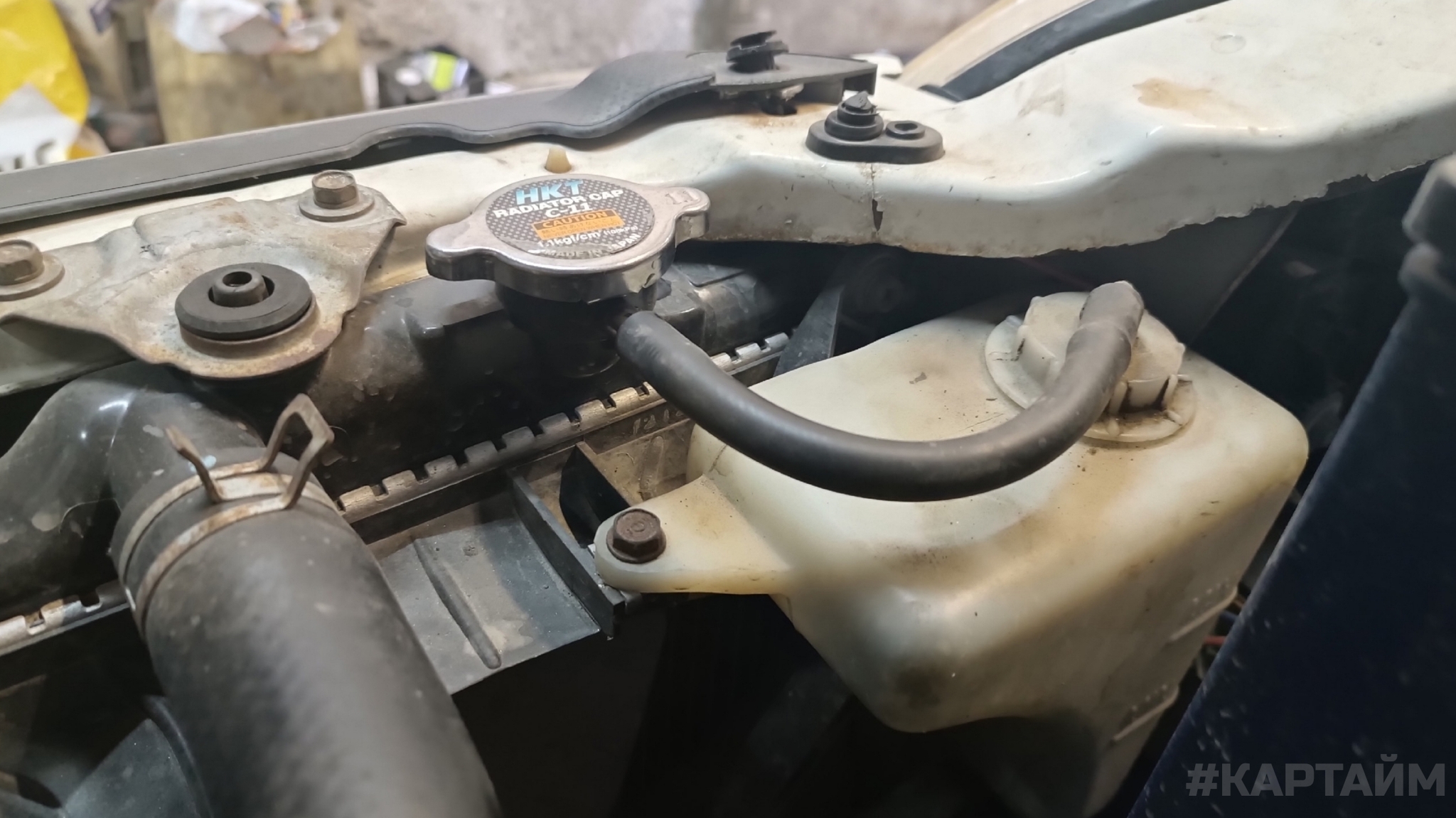

Далее я произвёл прогрев двигателя с контролем параметров и выяснилось, что вентилятор включился при температуре 106 градусов, а после его включения температура продолжала расти. При этом вентилятор обдувал меня холодным воздухом, да и сам радиатор тоже был холодным. Казалось бы термостат, но нет. На машине второй тип системы охлаждения с заливной горловиной и расширительным бачком.

В открытой горловине я увидел ничего. Залил в систему чуть больше двух литров антифриза и повторил прогрев.

Вентилятор включился на 96 градусах, температура поползла вниз, а воздух из вентилятора дул горячий.

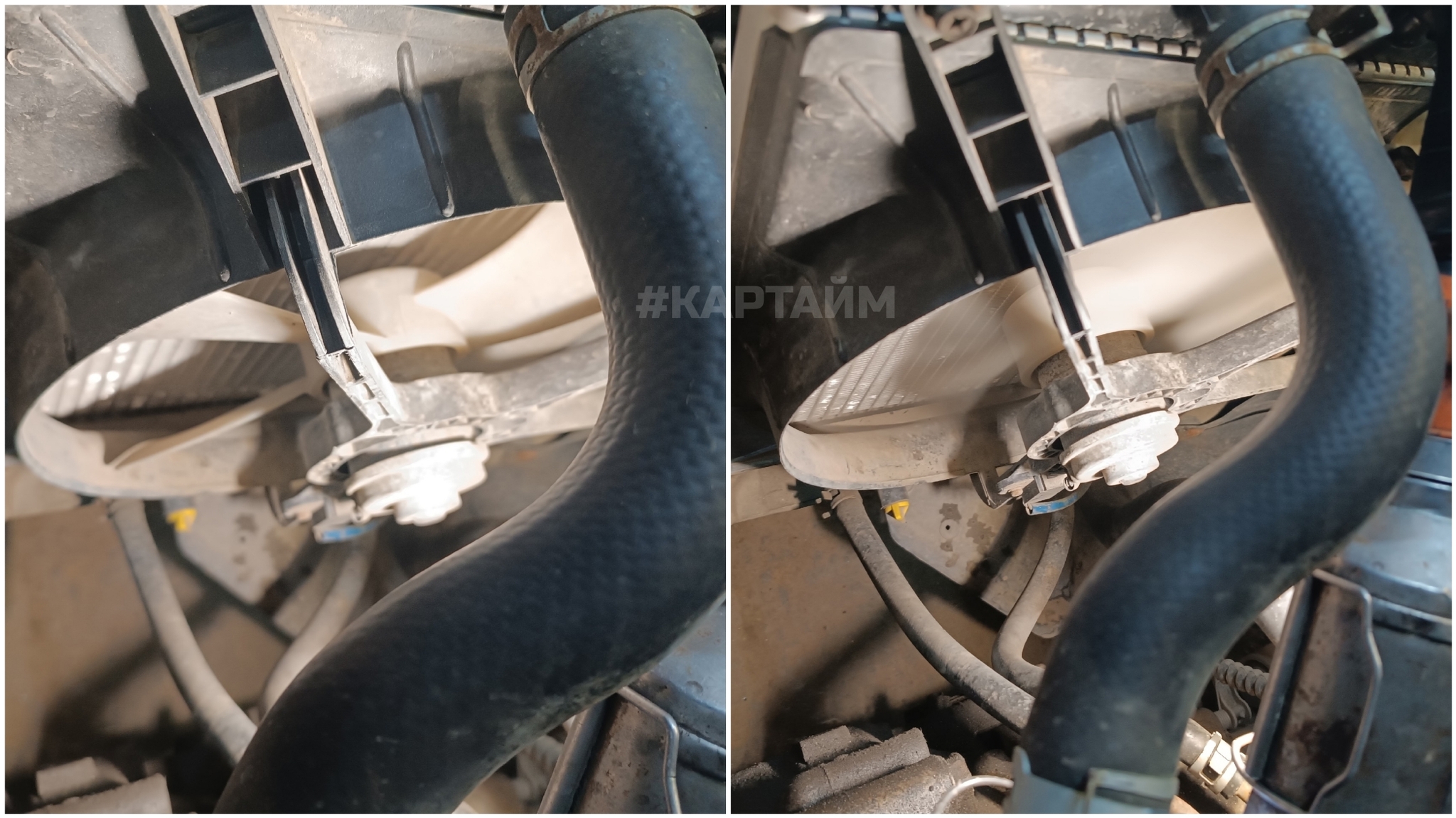

Почему изменилась температура включения вентилятора? Потому что датчик температуры и датчик включения вентилятора на этом автомобиле — разные датчики, стоящие в разных местах. И если датчик температуры купался в горячем антифризе, то до датчика включения вентилятора антифриз не дотекал, а у воздуха теплопроводность хуже (в 23 раза).

Проверял ли клиент уровень охлаждающей жидкости? Проверял наверное, но скорее всего в бачке. Куда делся антифриз? Неизвестно. Возможно вытек зимой в какой-нибудь лютый мороз через какой-нибудь скукожившийся от холода патрубок, или радиатор, или прокладку. На момент проверки система герметична, течей нет. Сухо, как пустыне.

Проверяйте уровень охлаждающей жидкости правильно! Спасибо всем, кто дочитал, — буду рад подписке. ✌️
