Телега для поней
Задача - сделать телегу для двух поней.
Слишком просто.
Усложнил немного.
Сделать телегу для двух поней на независимой подвеске, с тормозами на переднюю и заднюю ось.
По типу багги.
Поискал готовые элементы.
Купил :
-Тяги от классики усиленные с сайлентблоками от 2108
- Ступица от 2108 задняя
- Амортизаторы от Ижа
- колеса от мопеда рига или калуга , я не понял )
И полез в CAD, получилась такая виртуальная телега. По ходу буду дорабатывать и модернизировать.
Заказал недостающие элементы на лазерной резке и 4мм стали.
Спустя неделю полный комплект для передней поворотной оси был у меня.
Дальше в ход пошла болгарка и сварочник.
Сварщик я не настоящий, поэтому процесс был долгий, тяжелый и не красивый.
В итоге первая альфа версия оси была закончена дня за 3-4.

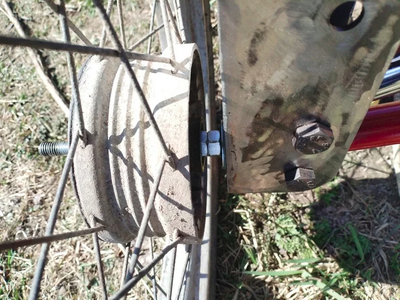

Чуть зассал и усилил трубу двумя полосами. Сделал стакан для ступицы. А так в общем всё по плану.
Ось готова и работает. Правда немного не так как хотелось бы.
А теперь о проблеме.
Угол амортизатора очень маленький. В связи с этим ход амортизатора по расчетам 20мм, по замерам около 30мм
Судя по интернетам ход Ижевского амортизатора 85мм.
Результат смотрите на видео )
Решения у меня пока нет. (
Буду думать.
