Шлагбаум совместно с воротами. Задача с *⁠⁠

Понял. Благодарю

То есть всё таки 2 модуля по итогу?

Я думал одним отделались

Примерную стоимость можете назвать?

В моем случае поставили ещё один gsm модуль и 2 реле времени

Примерную стоимость можете назвать?

В моем случае поставили ещё один gsm модуль и 2 реле времени

ТС, решил вопрос?

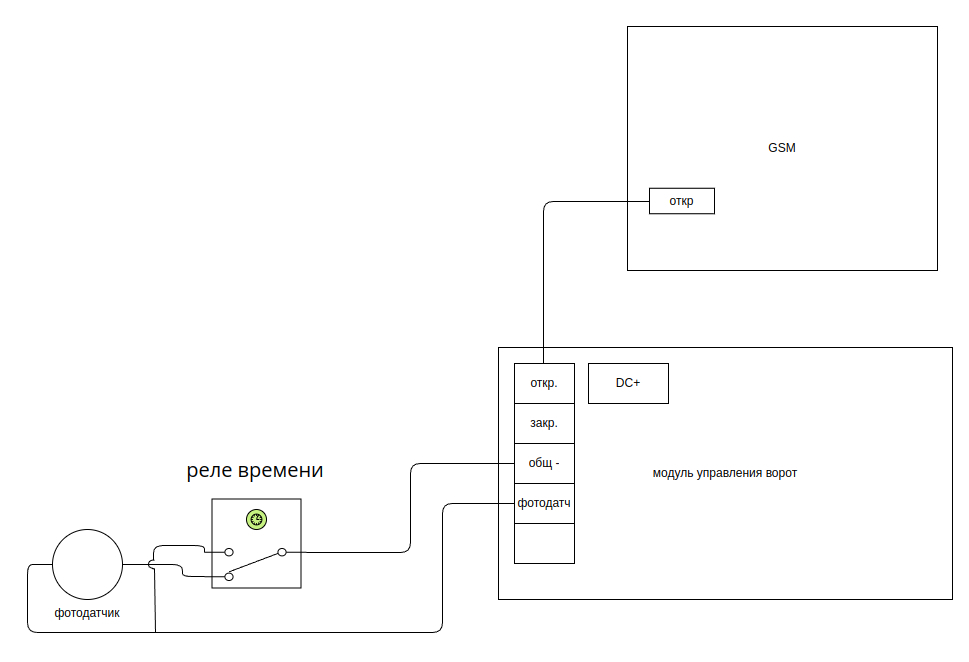

даже вот так без лишнего реле в схеме

А не вар просто открыть ворота и потом закрыть? Тупо реле влепить.

так а шлагбаум можно вообще не трогать, пусть он открывается-закрывается все время

Решений может быть много. Для начала как минимум надо понимать алгоритм схемы, например кто инициирует закрытие, блок ворот или блок GSM. И так далее... Какие вообще модели приборов установлены, может у них из коробки есть что-то штатное, что поможет решит проблему без дополнительного железа.

Самое простое, поставить выключатель питания на привод ворот. Если весь день чтоб открыты были. Открылись с утра, снял питание, вечером подал заработали ворота.

зачем звонить на закрытие, если можно GSM настроить, принял звонок = открыл, запустил таймер, сработал таймер = закрыл

тут только с передачей управления закрытием на GSM проблема в том, что датчик помехи есои установлен, будет сообщать контроллеру ворот о препятствии, а GSM модуль не узнает, что ворота не смогли закрыться

вобщем надо вживую всю схему смотреть и придумывать решение, а не как мы фантазировать )))

Только решить проблему с открытием перед блокировкой и закрытием после её снятия... Основная сложность в этом. Проще тупо выключатель на разрыв питания и рукам блокировать питание привода уже открытых ворот :)

Я бы решал с помощью какойнибудь ардуины. Чтобы в определённый интервал на ворота или шлагбаум пропускался только сигнал на открытие.

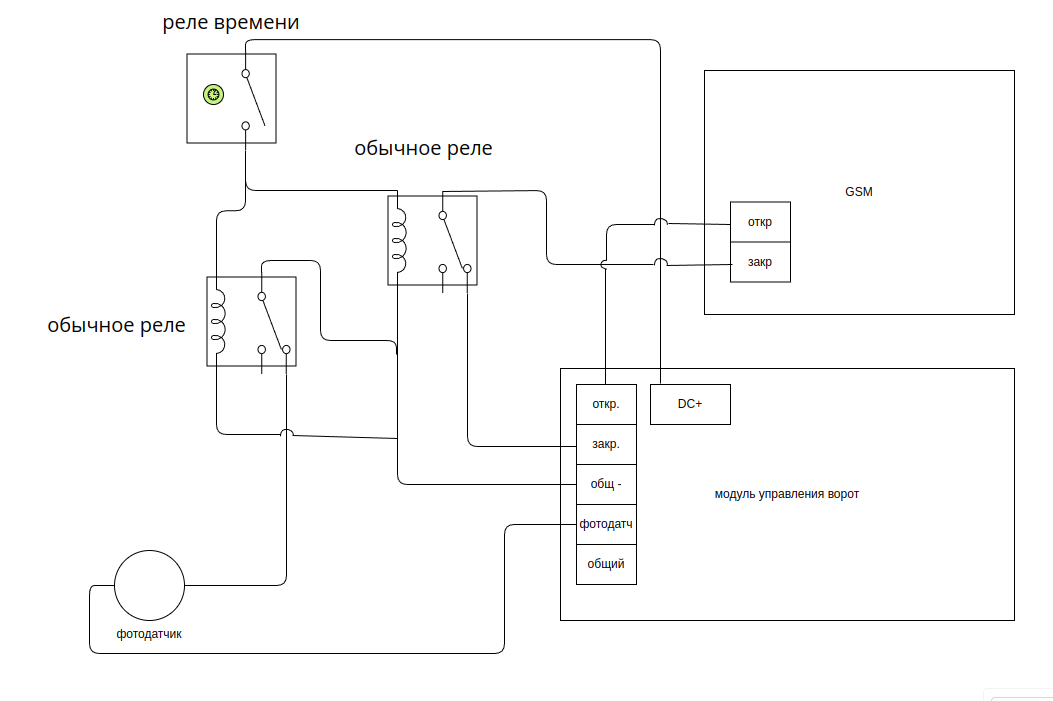

я бы делал что-то типа такого

GSM подключен к открыть-закрыть?

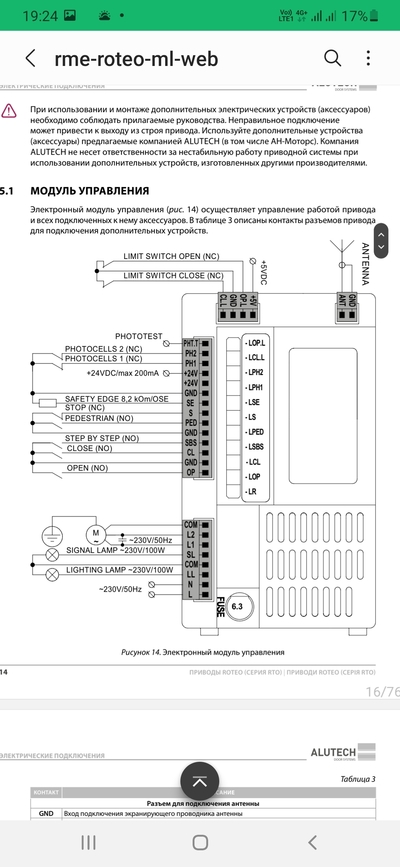

Тогда да, туда реле не повесить. Заблокировать их можно по контакту SE например.

Для обеспечения защиты от наезда, защемления и затягивания воротами к модулю управления подключается резистивная кромка безопасности (рис. 17). Во время закрытия ворот срабатывание резистивной кромки безопасности вызывает остановку движения и последующее полное открытие. Во время открытия ворот срабатывание резистивной кромки безопасности вызывает остановку движения. Схема подключения резистивной кромки безопасности 8,2 кОм Y Если к клеммам «SE» резистивные кромки безопасности не подключены, то необходимо установить резистор 8,2 кОм между клеммами «SE» и «GND» либо отключить кромку безопасности в меню настроек (в этом случае установка резистора не требуется; при отсутствии резистора будет светиться светодиод «LSE»).

GSM подключен к открыть-закрыть?

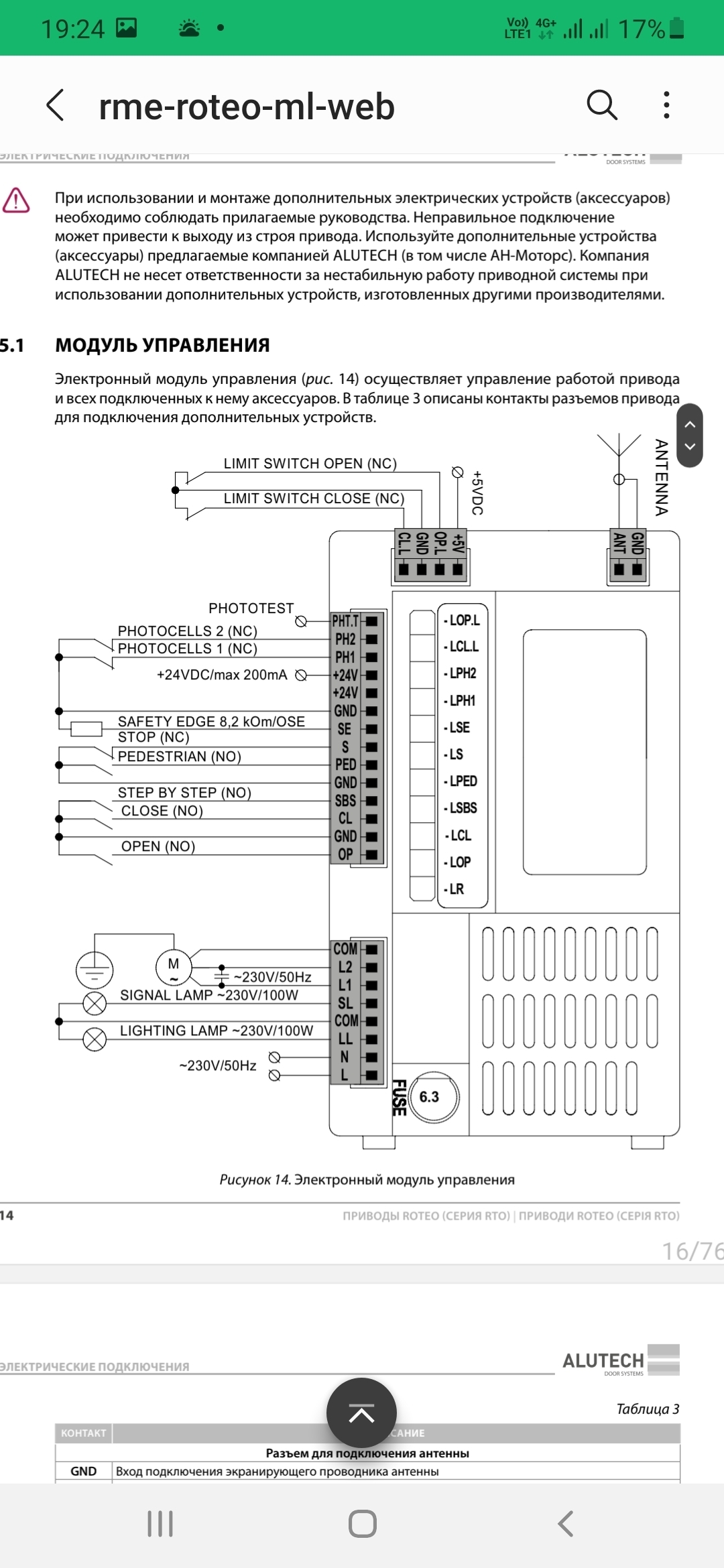

Тогда да, туда реле не повесить. Заблокировать их можно по контакту SE например.

Для обеспечения защиты от наезда, защемления и затягивания воротами к модулю управления подключается резистивная кромка безопасности (рис. 17). Во время закрытия ворот срабатывание резистивной кромки безопасности вызывает остановку движения и последующее полное открытие. Во время открытия ворот срабатывание резистивной кромки безопасности вызывает остановку движения. Схема подключения резистивной кромки безопасности 8,2 кОм Y Если к клеммам «SE» резистивные кромки безопасности не подключены, то необходимо установить резистор 8,2 кОм между клеммами «SE» и «GND» либо отключить кромку безопасности в меню настроек (в этом случае установка резистора не требуется; при отсутствии резистора будет светиться светодиод «LSE»).

зачем звонить на закрытие, если можно GSM настроить, принял звонок = открыл, запустил таймер, сработал таймер = закрыл

тут только с передачей управления закрытием на GSM проблема в том, что датчик помехи есои установлен, будет сообщать контроллеру ворот о препятствии, а GSM модуль не узнает, что ворота не смогли закрыться

вобщем надо вживую всю схему смотреть и придумывать решение, а не как мы фантазировать )))
