Самодельные наушники на 3D-принтере⁠⁠

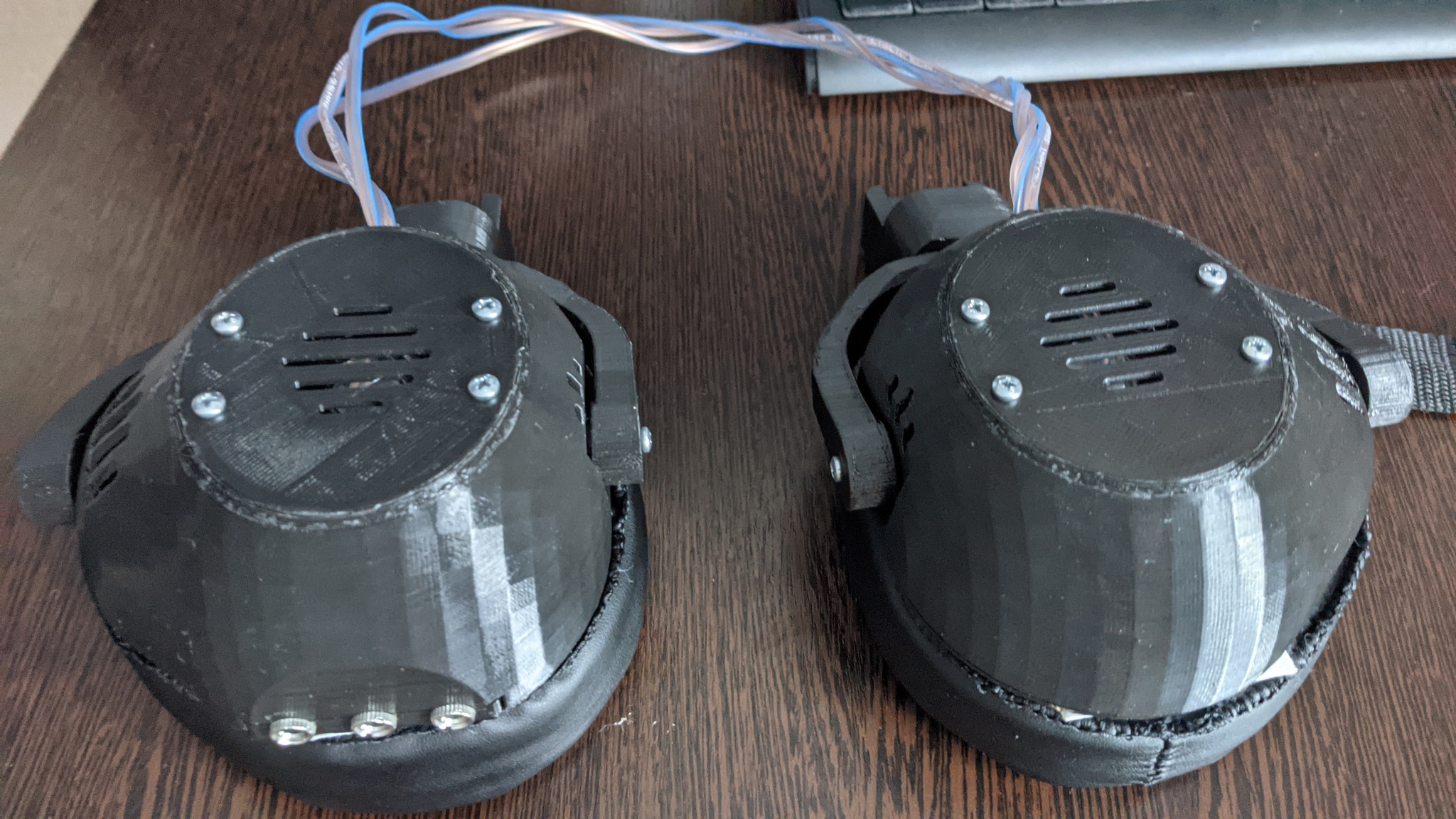

Всем Пикабушникам добрый вечер, решил написать пасту про хобби, которое возникло у меня чуть более 2-х лет назад, а именно проектирование и изготовление наушников. Все началось с того, что захотелось попробовать пространственный звук 7.1, а нормальные наушники с несколькими динамиками на ухо стоят очень много. Таким образом сложив 2+2 решил попробовать сделать наушники сам, путем моделирования и последующей 3д-печати. На алике были заказаны динамики, в местных магазинах куплены провода, разъемы и прочие расходники. После долгих вечеров и выходных проектирования грубая сборка выглядела примерно так:

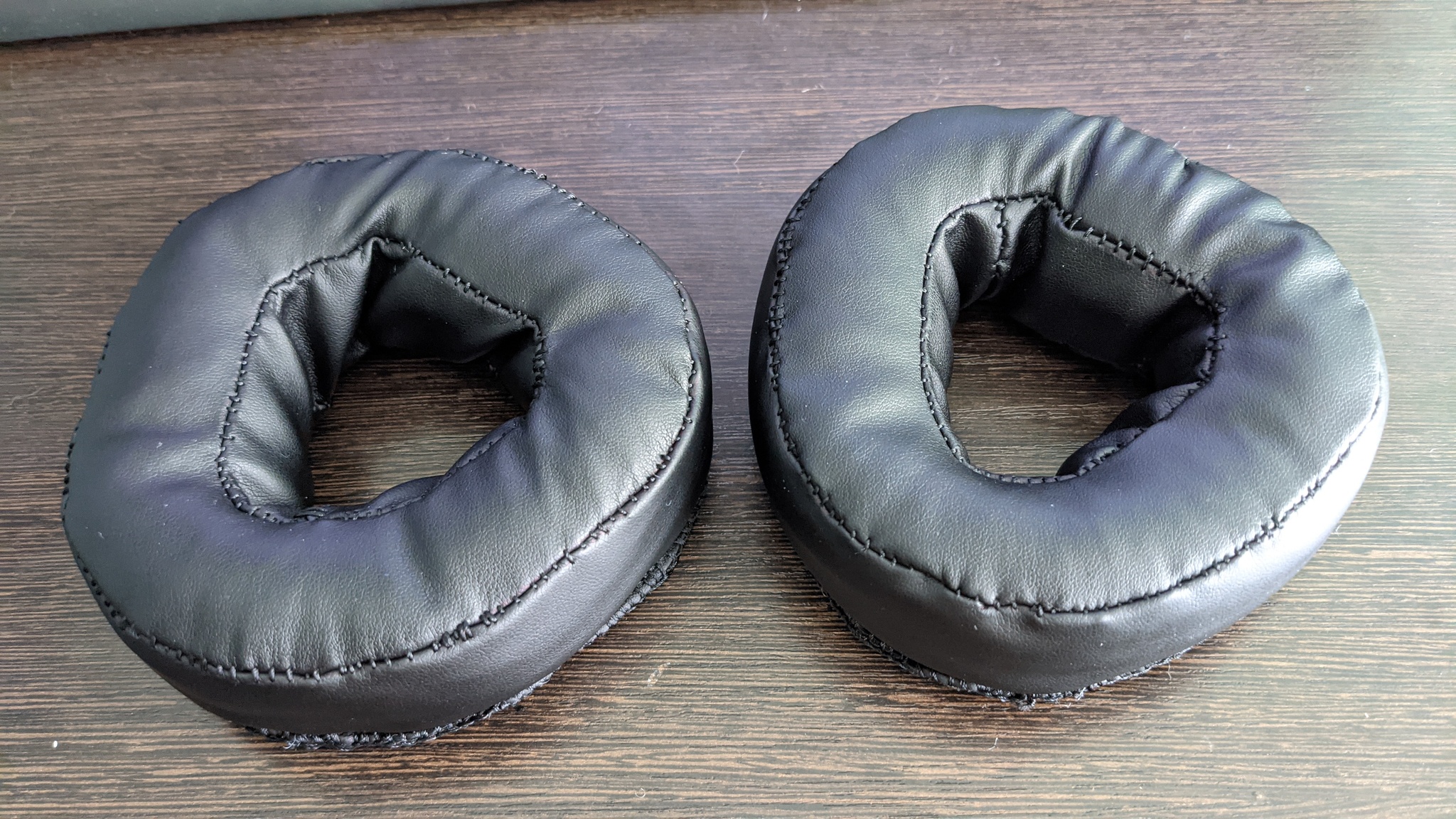

Амбушюры и все подушки шил сам по выкройкам:

3Д-печать для первых наушников была заказана на стороне, материал PETG:

Звуковая схема была выбрана псевдо 7.1. Боковые и задние динамики 30 мм, фронтальные динамики 40 мм. За счет того, что использовалась материнская плата Asus ROG Strix с продвинутым аудио чипом (такой же чип используется в 7.1 наушниках Asus ROG Theta 7.1), удалось вывести центральный динамик на фронтальный. Канал сабвуфера был отключен, низкие частоты воспроизводились как в самых обычных наушниках. Итого мы имеем схему динамиков с круговой подачей звука.

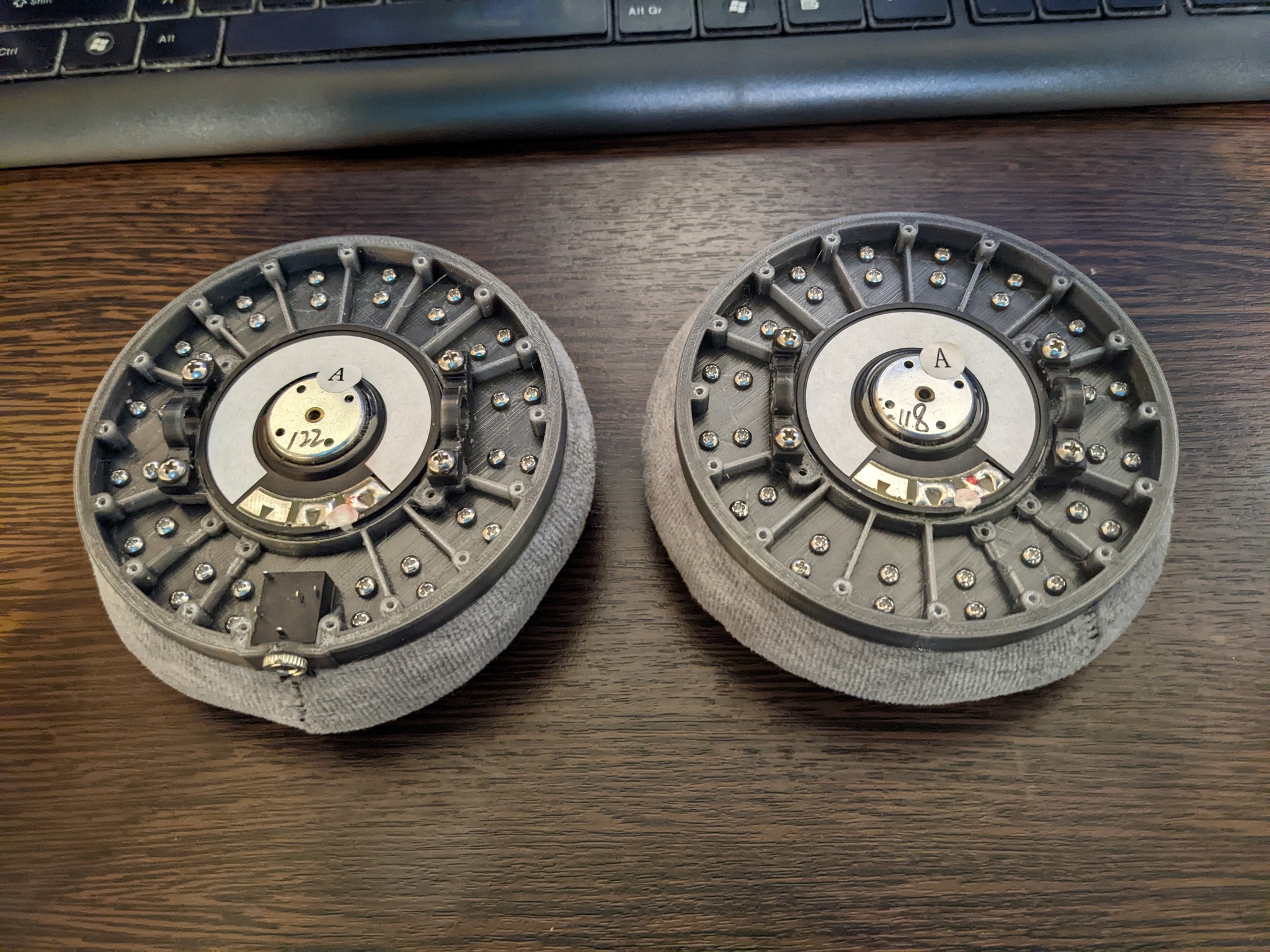

После сборки все это добро выглядело так) К сожалению не все конструктивные решения были применены, но что есть, то есть)

На голове выглядит примерно так)

В наушниках используются дешевые динамики, звук от которых посредственный. Что бы хоть как то звучание было приемлемым, был использован эквалайзер. Тестирование пространственного звука было в фильмах и играх (выбирались соответствующие звуковые дорожки в кино и настройки звука в играх). В ходе тестирования пространственный эффект наблюдался, но по ощущениям не очень сильно (полагаю это связано с небольшим размером боковых и задних динамиков и большой звуковой камеры у уха, в которой наблюдались отражения звуковых волн). Отражения можно частично компенсировать путем обивки стенок звуковой камеры звукопоглощающим материалом, но делать этого далее не захотел. Еще наушники, как можно заметить, громоздкие и тяжелые (более 600 грамм). Создание данных наушников дало мне много полезного: был куплен паяльник, получены новые навыки 3д-моделирования, технологии обработки и сборки изделий в домашних условиях. Но я бы и остановился на этих наушниках, если бы не покупка братом 3д-принтера… И как говорится: «Понеслась!»

Была поставлена задача: спроектировать обычные стерео наушники для прослушивания музыки. Побродив по просторам алиэкспресс, были выбраны большие 50 мм динамики от наушников AKG K371. Далее начался процесс проектирования наушников, вот что получилось в конечном итоге на компьютере:

Для шить амбушюр была спроектирована оснастка:

Готовые амбушюры на каркасах, прикручены к корпусу, в корпус вклеены динамики:

Самая капризная деталь это дужка, тяжеловато подобрать ее сечение, при этом вписать ее в размеры рабочей зоны стола принтера. И протягивание проводов тоже вызывало сложности, но в конечно итоге удалось ее побороть.

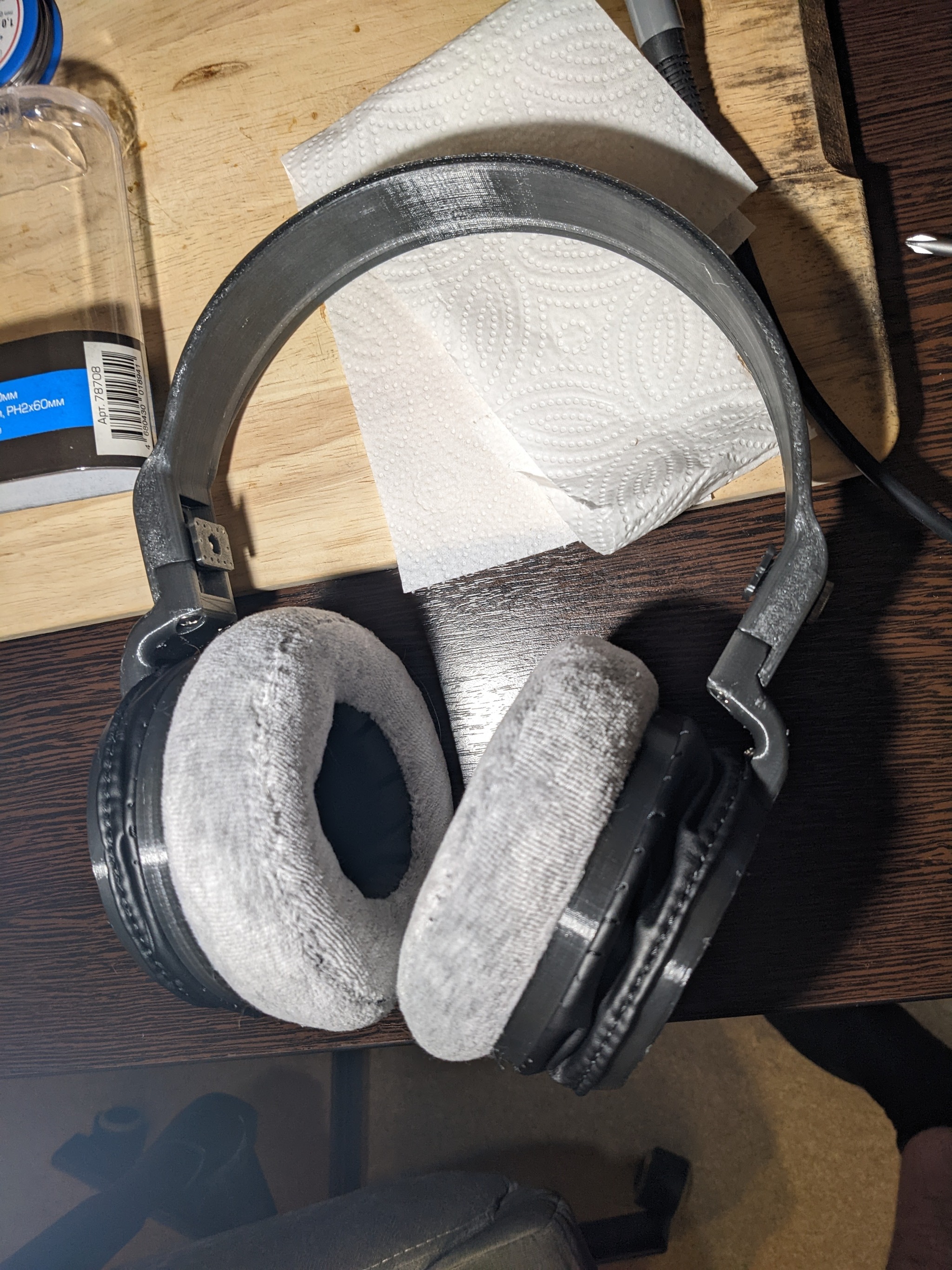

Наушники в собранном виде без регулирующей подушки:

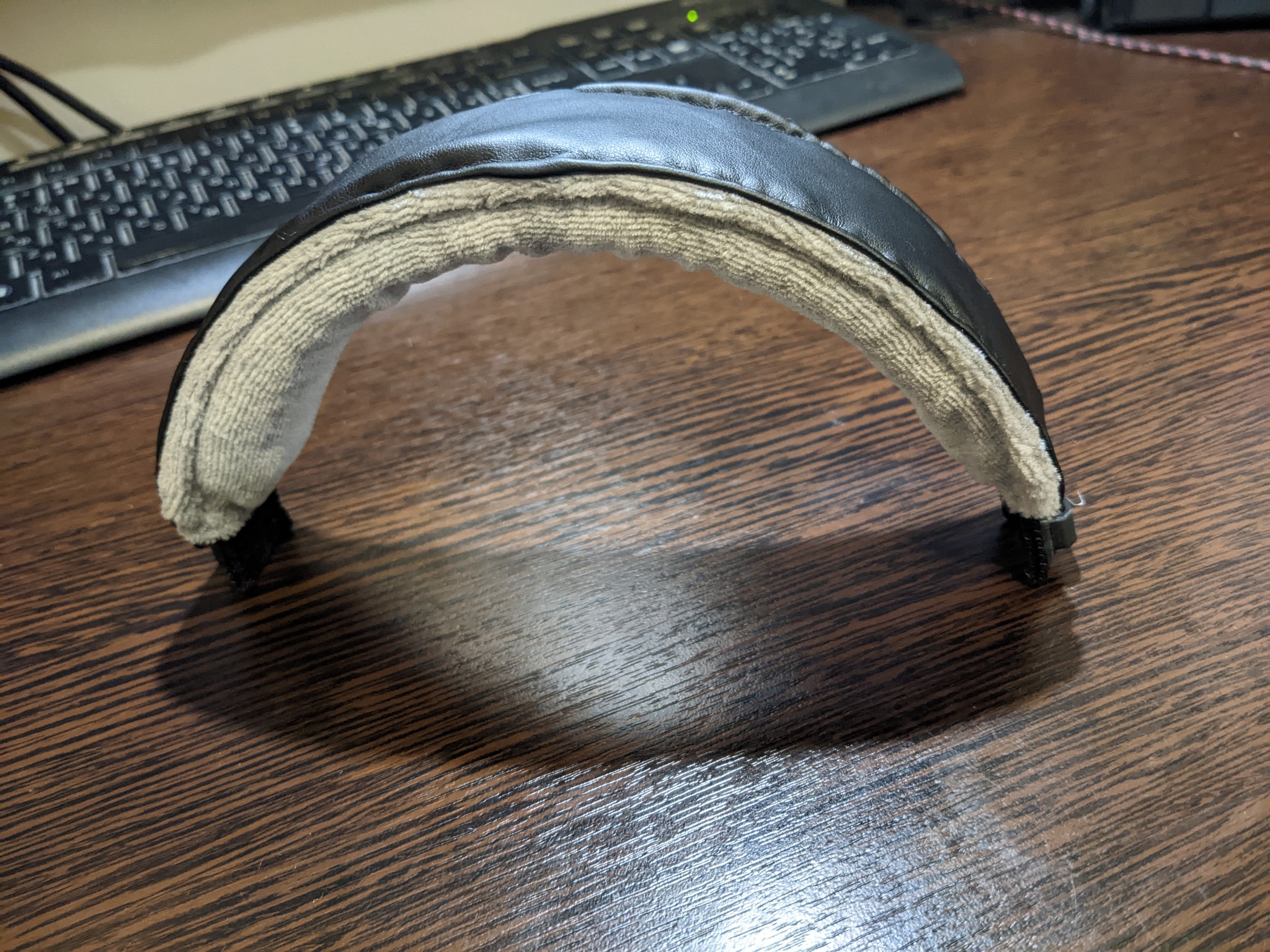

Подушка сшита на каркасе:

Ну и окончательный вид наушников:

По звуку эти наушники хорошие, в них без проблем можно слушать музыку, все инструменты слышно, звук ровный, динамики от AKG не подвели. Сами наушники сидят вполне удобно, масса у них 460 грамм, за компьютером 2-3 часа можно просидеть без проблем. Данные наушники получились больше для домашнего использования.

Я был очень доволен результатом и решил замахнуться на беспроводные наушники, тем более со сложной электроникой мне согласился помочь брат. В общем далее есть что рассказать и позже напишу пост про опыт с беспроводными наушниками. Дальше будет только интереснее)

Спасибо за внимание!)
