Ретропонедельник №84. ПДУ-2
Понедельник начинается с очередного экспоната моего виртуального музея. Сегодня это творение местного завода - система дистанционного управления для цветных телевизоров.
Произведено в 1993 году на НПО Автоматики, г. Свердловск. Предприятие здравствует и поныне, их основная специализация, если правильно помню - БЦВМ - электронный мозг ракеты.
Система предназначалась для использования с телефизорами типа 2УСЦТ, 3УСЦТ, 4УСЦТ-1, 4УСЦТ-3. Увы, у меня нет ни модуля МДУ-1-3, ни устройства СУ-1. Только сам ПДУ-2 и ФП-2. На фото выше видно огромный кристалл фотодиода - приемника излучения.
На страничке экспоната я выложил полный скан документации, тут привожу только страничку со схемой ФП-2 и ПДУ-2
Сам пульт выглядит вполне стильно даже сегодня.
Алюминиевая панелька приклеена плохо и отвалилась. Клеилось это на что-то вроде клея БФ2, и часто спустя много лет алюминиевые таблички отваливаются, сталкиваюсь не первый раз.
Внутри пульт питается от 9В кроны.
Сердце пульта - микросхема КС1506ХЛ1

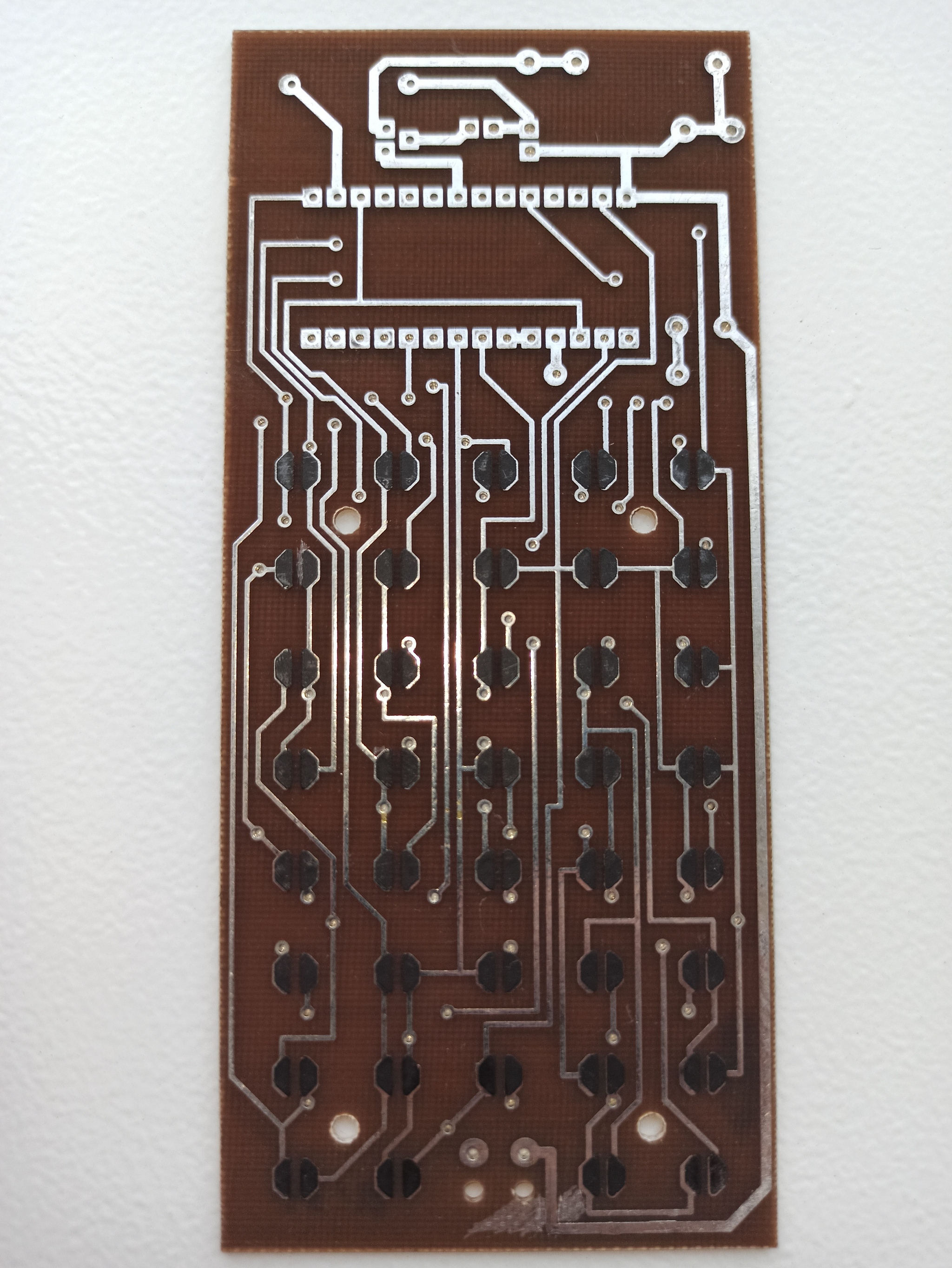

Контакты кнопок - из проводящей резины, ответная часть на плате - покрыта графитовой пастой. Так что можно сказать, что технология изготовления вполне соответствует уровню технологий того времени, хотя отставание в плане технологичности и снижения себестоимости есть.
