Ремонт видеокарты EVGA GTX 980Ti
Видеокарта EVGA GTX 980Ti. Внезапно выключилась во время игры. Теперь нет никаких признаков жизни: нет изоборажения, не крутятся вентиляторы.

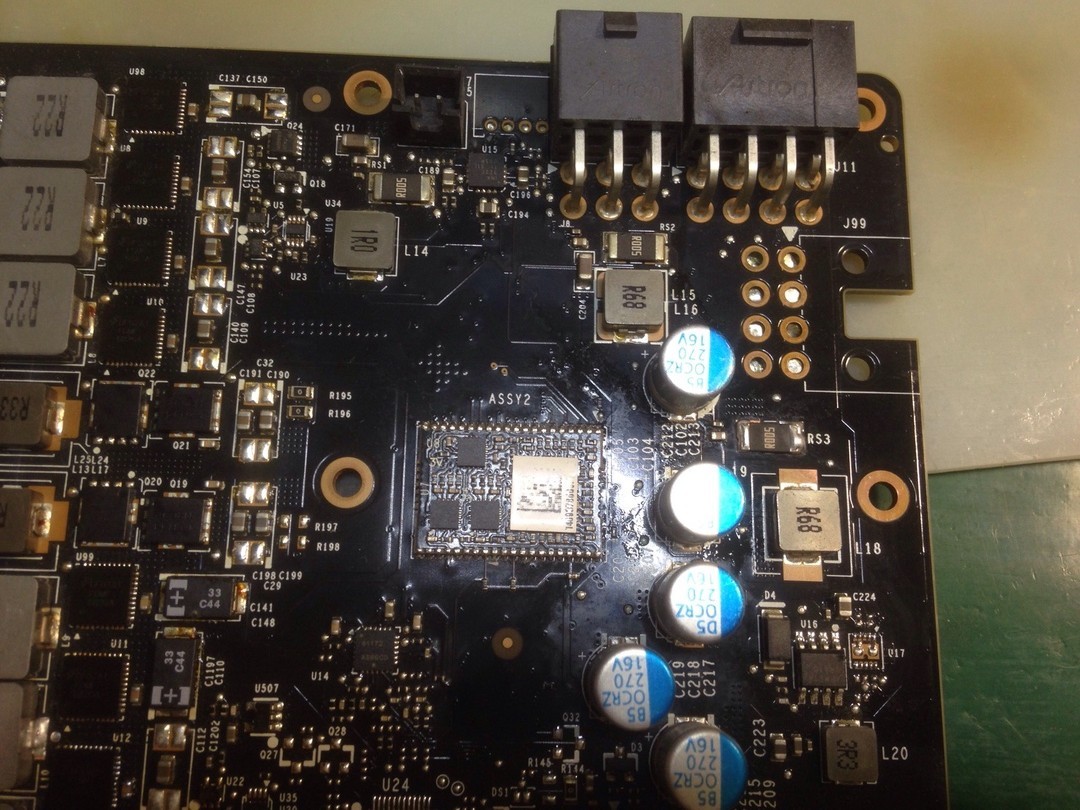

После разборки и осмотра сразу же обнаружился прогоревший токовый шунт по линии 12В доп.питания
После шунта короткое замыкание
Причина короткого замыкания в одном из DRMos'ов системы питания видеопроцессора.
Убираю пробитый DRMos. Короткое замыкание по 12В линии доп.питания исчезло. Меняю DRMos на исправный и восстанавливаю фазу питания.
Проверяю работу восстановленной фазы питания осциллографом
Потребление карты в норме
Устанавливаю исправный токовый шунт вместо прогоревшего.

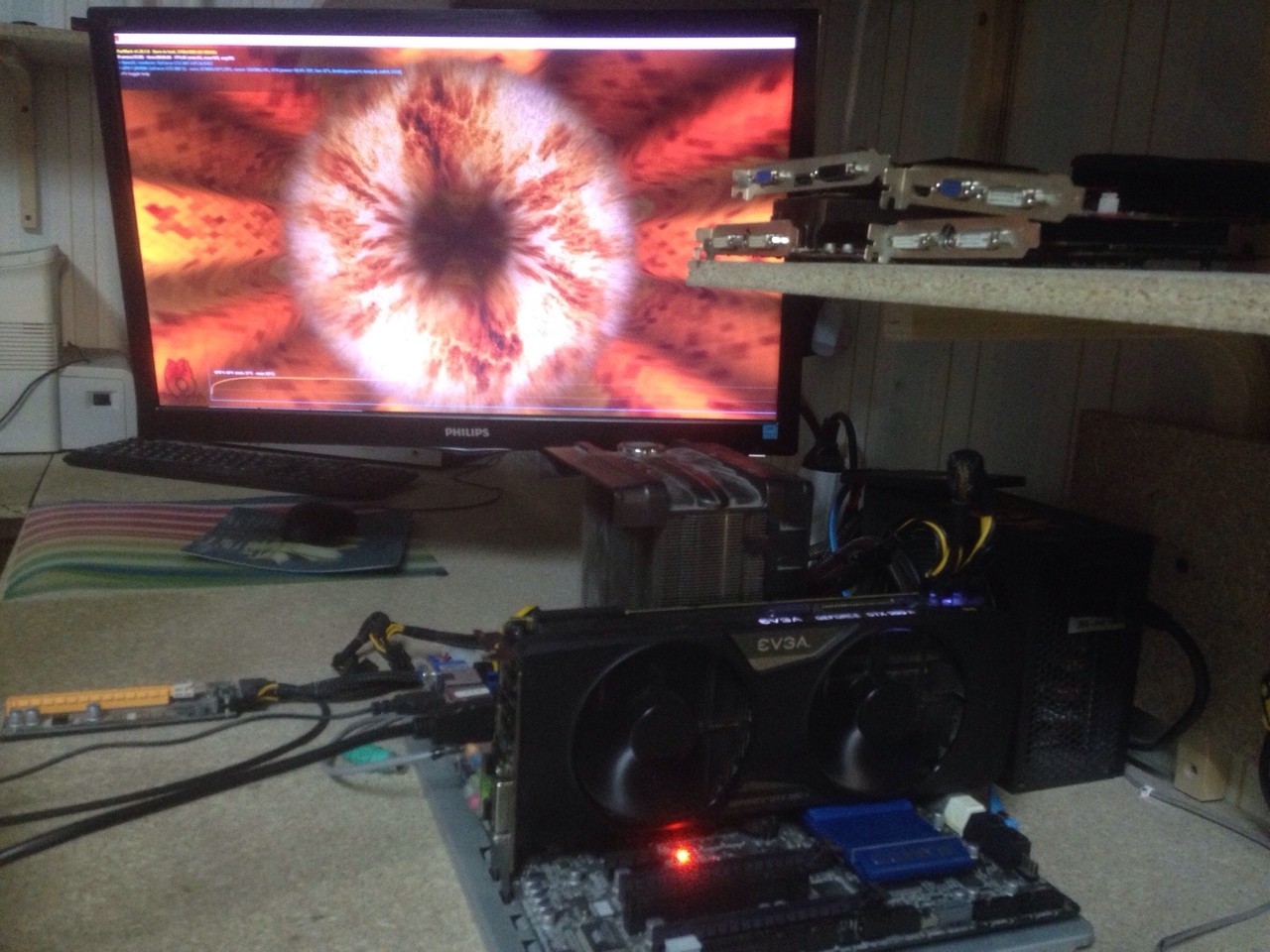

Проверяю карту в тестовом стенде под нагрузкой
Все тесты прошли успешно, видеокарта исправна.
