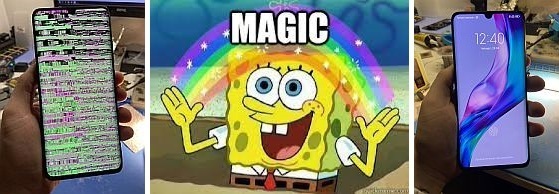

Принесли Mi Note 10 с артефактами⁠⁠

Бессвинцовый припой Xiaomi придуман для того чтобы были отвалы и работа в виде перекатки процов. Но не у всех она получается…
Сегодня «повезло» смартфону Mi Note 10.
#артефакты
#реболл
#ремонтсяоми
#очереднойпиздатыйсервис123

Ещё больше информации в нашем никому не нужном всратом телеграм-канале: t.me/ocherednoypizdatiyservice123

Разумеется, я шучу, любители деталей техпроцесса и грамотной диагностики могут расслабиться, ща все буит как и должно быть 🙂

Предыстории нет, поэтому предполагаем проблемой либо дисплей, либо отвал проца, либо питание дисплея. Питанием дисплея в этой модели занимается PM7150A, это основной контроллер питания, драйвер питания дисплея встроен у него на борту. И так уж сложилось, что вышибает его реже, чем на этой модели отваливается проц. А точнее, ни одного подобного случая я на своем опыте не зафиксировал от слова совсем. Поэтому проблема с питаниями очень маловероятна, к тому же, скорее всего при этом сценарии изображения не было бы совсем никакого, а у нас матрица чем-то питается, раз может выдать хотя бы артефакты. Всегда, кстати, статичные и одинаковые. Начнём диагностику с подкидывания другого дисплея (к плате, конечно же, а не руками в воздух):

Дисплей отсеиваем, на другом заведоможивом картина такая же. А стало быть вариантов не осталось, имеем проблему на доске. Теперь пройдемся мультиметром по дисплейному коннектору, будем при помощи замера падений напряжений искать какую-нибудь подозрительную линию. Схема есть, бордвью тоже есть, интуитивно понятно, на каких линиях падение обязано присутствовать (и примерно какое), а на каких нет. Важно помнить, что падения замеряются щупами наоборот (красным на землю, черным замеряем), но вот отрицательное питание дисплея нужно замерять опять в другую сторону (черным на землю, красным замеряем), иначе значение будет сильно завышено и можно сделать ошибочный вывод о том, что с линией что-то не то. Это происходит потому, что линия является источником отрицательного напряжения.

Итак, находим вероятную проблему, линия LCD_ID_DET2, идущая с дисплейного коннектора напрямую в процессор, не имеет никакого падения и висит в воздухе (Open Line), а на ней оно быть обязано около 300-400mV 🤔

Линия отвечает, судя по её названию, за детект и инициализацию дисплея. Осталось два варианта: это либо межслойный обрыв, либо отвал проца (шарик под процессором потерял контакт либо, собственно, с процессором, либо же с платой на которой он сидит). Так как плата выглядит вполне себе красивой, не гнутая, без следов сильных ударов и не является копаной, а также уже была куча случаев отвалов, то начнём именно с него.

В основном на этом проце и на всех Xiaomi на этом проце, а конкретно Poco X3 NFC, вся линейка Mi Note 10 (и лайт, и прошка в том числе), Redmi Note 10 Pro, Mi 11 Lite 4G и на других с процом SM7150, отвал проявляется потерей звуков/камер, одной конкретной или всех разом. Каждый из этих аппаратов бывал и без камер, и без звуков, и все они лечились тем же самым реболлом проца.

Плату на подогрев, пролуживаем паяльником и снимаем экранку:

Теперь вычищаем компаунд вокруг процессора (квадратная большая микра справа, на которой нарисовано Qualcomm SM7150) и мелочи рядом. Делается это механически, в одной руке фен для нагрева (холодный компаунд весьма тверд, но в нагретом состоянии становится мягкий), в другой любимая тонкая ковырялка для таких задач. Память трогать не будем, так как нет необходимости 🤷🏼‍♂️

Теперь можно и дергать проц. Память закрываю медным скотчем, чтобы нагрелась как можно меньше.

Здесь прекрасно видно, с какой именно стороны я залезал лопаткой. Теперь нужно зачистить посадочную площадку на плате от остатков припоя и компаунда, сначала все разбавляю паяльником с флюсом, затем остатки собираю оплеткой. Площадка должна быть плоской и без торчащих полусферок и шаров. С процессором делаем то же самое, но его нужно ещё и накатать, то есть создать на нём новые одинаковые по размеру свинцовые шарики припоя. Задача ясна, делаем:)

Площадка на плате должна выглядеть примерно так:

А накатанный проц, собственно, вот так:

Теперь сажаем его на плату:)

Сидит ровно, уверенно, проглядываются шарики. Теперь на линии появилось падение около 0.400v, а аппарат снова научился рисовать картинку, впрочем, вы это уже видели в начале поста:)

Теперь садим обратно защитную экранку, но есть небольшая сложность в виде внутренних перегородок, до которых не добраться паяльником. Можно и откусить их чтобы не мешали, а можно сделать по феншую, поэтому посадочное под эти перегородки заранее пролуживаем свинцом, и фиксируем в этом месте экранку с помощью фена. Остальное по кругу припаиваем паяльником на подогреве:

Теперь осталось лишь отмыть плату от флюса (что я уже сделал перед фотографией:)), положить подходящую термопрокладку, наклеить медный скотч и собрать аппарат

И на этом ремонт всё :)
