Меняем заднюю ось велосипеда⁠⁠

Всем привет! Расскажу, как менял ось заднего колеса своего велосипеда. Но вначале небольшой дисклеймер: я ни мастер по ремонту велосипедов, ни эксперт и не претендую на то, что нужно делать именно так, а просто описываю свой личный опыт и надеюсь кому-то это будет полезным.

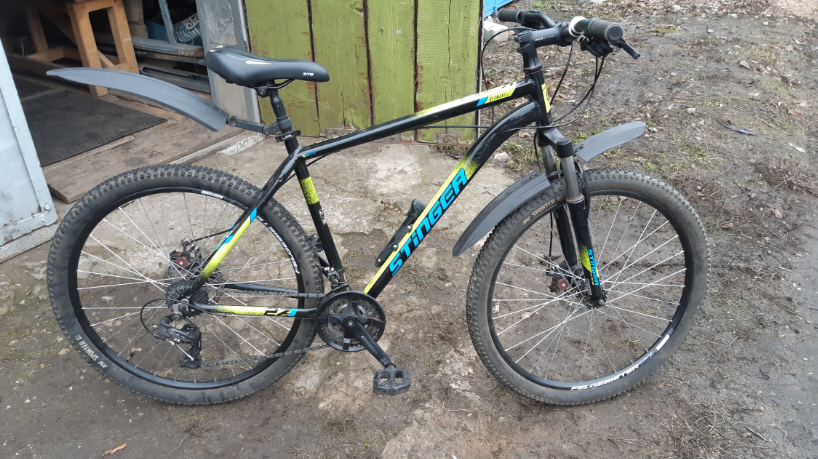

И так погнали. Велосипед у меня бюджетный - Stinger Evo и покупался для возможности покататься вместе со своими детьми по окрестностям без особого фанатизма и экстрима. Спустя 2 сезона эксплуатации я обнаружил, что ось заднего колеса погнулась (вес мой если что около 85–90 кг). С этой проблемой я ушел в зиму и этой весной перед началом сезона решил ось заменить.

Вначале, естественно, снимаем заднее колесо, оно крепится на эксцентриках и описывать здесь думаю нечего. Колесо принес домой и отмыл его в ванной, чтобы с комфортом разбирать его далее на кухне. Первым делом нужно открутить вот эту гайку на фото и вытащить весь эксцентрик в сборе в другую сторону.

У меня он из-за деформации оси, так просто руками, не вышел, не стал его тянуть силой и продолжил разбирать дальше (хотя можно было его просто подбить молотком до упора и дальше вышел бы легко).

Для дальнейшего разбора нужен съемник трещотки, и он был заказан заблаговременно. Выглядит он вот так.

Вставляем съемник во внутрь трещотки, берем большой ключ (в моем случае это был газовый ключ) и с некоторым усилием выкручиваем против часовой стрелки трещотку со звездами.

Фото без трещотки я не сделал, поэтому придется воспользоваться тем, что уже было, но с новой стрелочкой. Далее нужно открутить вот эту гайку ключом на 17 и снять дистанционную втулку.

Ниже фото того, что уже сняли слева направо и сверху вниз: трещотка со звездами в сборе, съемник трещотки, пружина эксцентрика, гайка эксцентрика, контргайка крепления оси колеса, дистанционная втулка под трещотку.

Затем откручиваем гайку с конусом (на ней же есть металлический пыльник), которая поджимает шарики в насыпном подшипнике и вытаскиваем ее в противоположную сторону.

Всё, теперь осталось вытащить шарики с обоих сторон и хорошенько почистить чашки подшипников и сами шарики от остатков старой смазки и пыли. Произвел осмотр и не обнаружил износа, либо дефектов на чашках и шариках.

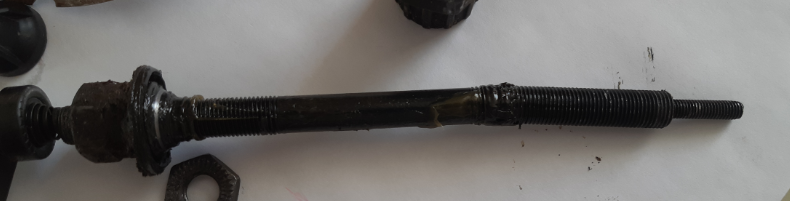

Вот так выглядит ось после разбора (эксцентриковое крепление еще не выбил), изгиб видно невооруженным взглядом. Заранее я новую ось не заказывал, т. к. боялся заказать что-то не то. Обмерил старую ось, посмотрел, как именно она выглядит и только после этого выбрал для заказа новую. Старую ось при этом пока не выбрасывал.

Для вас не прошло почти нисколько времени, а для меня прошла неделя и я получил новую ось. Не стал заморачиваться с модернизацией и выбором оси лучшего качества, заказал почти такую же от Stinger (длина 145 мм, диаметр 10 мм), т. к. перебирал все это в первый раз и на 1 сезон мне ее точно хватит с избытком. Если погнется и эта, то для следующей замены подумаю о замене на что-то другое. Возможно, стоит взять ось под крепление на гайки, а не эксцентрик. Она не будет полой и должна быть прочнее. Либо поискать подольше ось более именитого бренда из лучшей стали.

Ось пришла в комплекте с новыми чашками и шариками в сепараторе. Выбивать старые чашки и ставить новые не стал по причине отсутствия их износа. Ставить новые шарики в сепараторе вместо просто насыпных также не стал. В первую очередь из-за того, что нет их износа, а во вторую, потому что шариков в сепараторе 7, а без него 9. 7 шариков по идее будут чуть легче крутиться, но решил, что 9 будут надежнее и крепче.

Теперь погнали все это собирать обратно. Вначале выставляем гайку и контргайку со стороны дискового тормоза на таком же расстоянии от конца оси, как все было и на старой (вот поэтому ее не выкидывал слишком рано). Далее с помощью ключа на 17 и тонкого велосипедного ключа (для гайки с конусом, т. к. там шлицы под прорезь 16 мм) стягиваем между собой гайку и контргайки.

Далее понадобится смазка для подшипников, от обилия выбора и советов в интернете у меня зарябило в глазах. Проводить научную работу по исследованию всего разнообразия смазок желания не было, поэтому остановился на старом добром Литоле-24. Он именно для подшипников, работает в температурах от -50 до +130 градусов Цельсия, а также водоотталкивающий. Может вроде как собирать пыль, но подшипники прикрыты пыльниками. Поэтому решил, что для велосипеда его свойств более чем достаточно. Выбрал вот такой от Газпромнефти.

Плоской отверткой намазюкал литола в чашки, а затем туда легко ставить шарики и они не выпадают при этом.

Поверх шариков нанес еще один слой смазки, чтобы не было ни в коем случае ее недостатка.

Далее у нас одна из самых тонких и ответственных операций - затяжка второй гайки с конусом. Затянуть ее нужно так, чтобы колесо легко вращалось, но при этом не было бы люфта (совсем небольшой допустим, его можно устранить чуть позже). Не забываем поставить дистанционную втулку и законтрить. Если остался небольшой люфт, то устраняем его стягиванием контргайки на контргайку, при этом очень важно чтобы не забыли до этого стянуть обе пары гайка-контргайка, иначе очень быстро износятся подшипники.

С помощью съемника ставим трещотку со звездочками на место, вставляем эксцентриковое крепление и возвращаем колесо на велосипед. Погода была не очень, поэтому на пробу прокатился совсем чуть-чуть, все работает хорошо.

Что получилось по деньгам. Съемник 284 рубля, ось 312 рублей и Литол-24 320 рублей. Если считать затраты непосредственно за ремонт, то оценил бы в 320 рублей (смазки пусть будет на 8 рублей для круглого счета). Если всего, то 916 рублей, но это считаю неправильным. Съемник и смазка пригодятся для дальнейшего ремонта и обслуживания 4ех велосипедов в семье (подшипники в принципе надо регулярно разбирать и менять смазку). Поэтому их цену правильно было бы распределить на все будущие работы, но число их неизвестно.

На этом у меня всё, всем удачи на дорогах и приятных поездок на своих железных конях.
