Маневровый тепловоз ТГМ1-575⁠⁠

ТГМ1 — серийный советский трёхосный Тепловоз с Гидропередачей Маневровый тип 1, спроектированный и строившийся Муромским тепловозостроительным заводом.

В 1956 году Муромский завод им. Ф. Э. Дзержинского построил два первых трёхосных маневровых тепловоза с гидродинамической передачей. Проектировался тепловоз на этом же заводе, унаследовав общую компоновку трофейного немецкого маневрового тепловоза с гидромеханической передачей ДГ14-1. Так как новый тепловоз строился в качестве замены танк-паровозам 9П, выпускавшимся этим же заводом, то его мощность и сила тяги стали равноценными паровому предшественнику. Изначально серия называлась ТГМ, затем обозначение изменили на ТГМ1 (тепловоз с гидропередачей, маневровый).

В процессе выпуска тепловоза в его конструкцию вносили ряд изменений, касавшихся схемы электрооборудования, системы управления дизелем, аккумуляторных батарей и т. п.

В бронированном варианте входил в состав бронелетучки БТЛ-1 под обозначением ТМ.

Всего с 1956 по 1972 год завод выпустил 3369 тепловоза серии ТГМ1.

Большинство тепловозов этой серии работали на промышленных предприятиях, однако часть локомотивов использовалась для маневровых работ на железнодорожных станциях. Последний тепловоз ТГМ1 был исключён из парка ещё МПС в 1990 году.

Конструкция

Кузов тепловоза капотного типа, жёстко соединён с рамой. Под кабиной машиниста расположен отбойный вал, соединённый с движущими колёсными парами, в свою очередь сцепленными, как у паровоза, при помощи спарников. Дизельный двигатель — двенадцатицилиндровый четырёхтактный 1Д12-400 мощностью 400 л. с. производства Барнаульского завода.

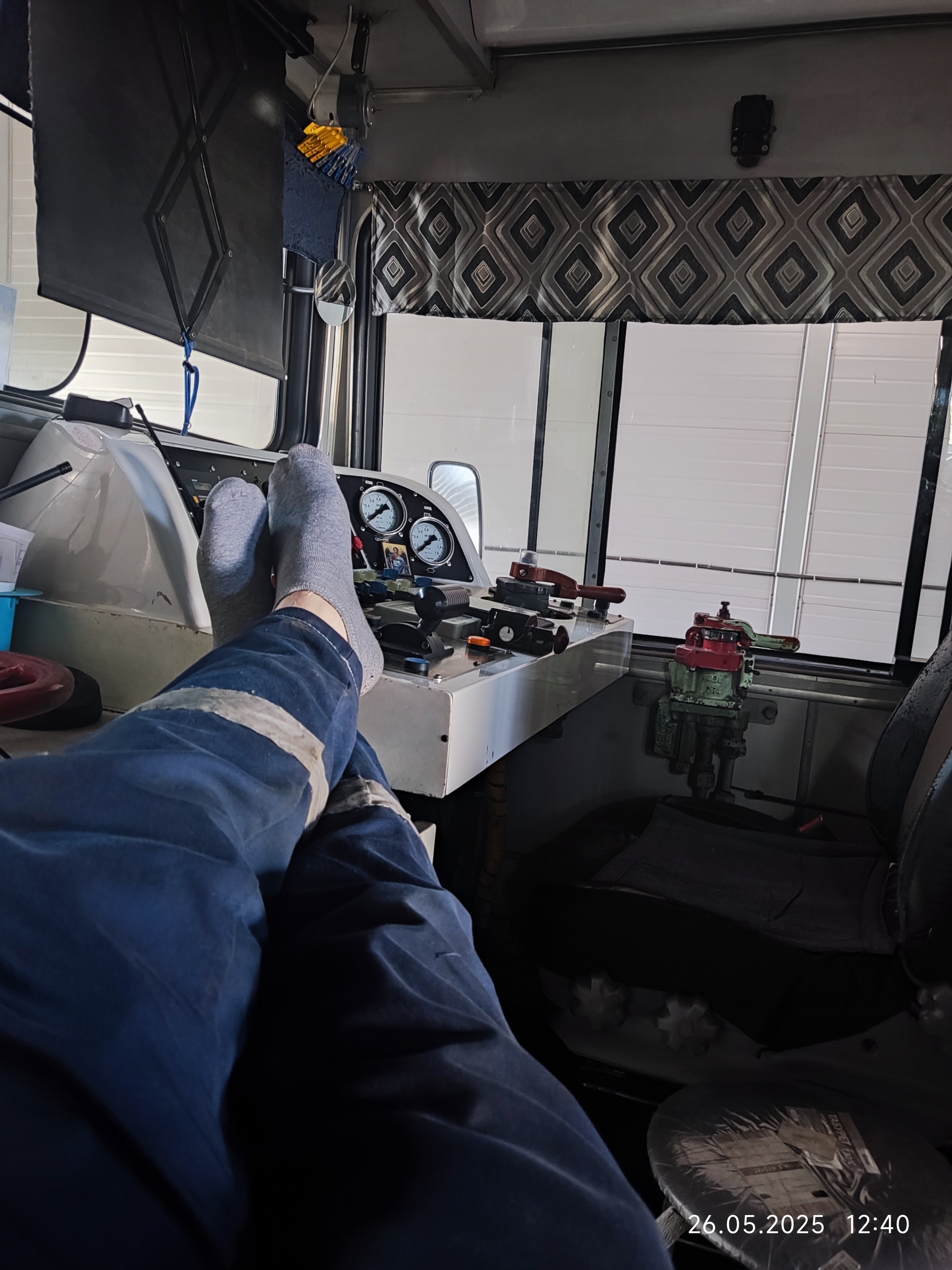

В процессе эксплуатации отмечалась простота технического обслуживания тепловоза и относительно комфортная кабина машиниста (отсутствие сквозняков, удобное вращающееся кресло, хорошая шумоизоляция).

На 2025 сохранилось некоторое количество тепловозов ТГМ1, как в качестве экспонатов в железнодорожных музеях СНГ, так и на ходу, принадлежащих в основном промышленным предприятиям. Один из наиболее старых таких тепловозов ТГМ1-639, принадлежащий Торжокскому вагоностроительному заводу.

Технические характеристики:

Максимальная скорость — 60 км/ч

Максимальная скорость поездного режима — 50 км/ч

Максимальная скорость маневрового режима — 30 км/ч

Вес — 48 т до 1965 г. выпуска и 46 т в дальнейшем
