Какими были аудиосистемы в советских автобусах (часть 2/4)⁠⁠

Продолжаем обзор поколений аудиосистем в автобусе ЛиАЗ-677. На этот раз рассмотрим тот агрегат, с которого всё начиналось: АГУ-10-3.

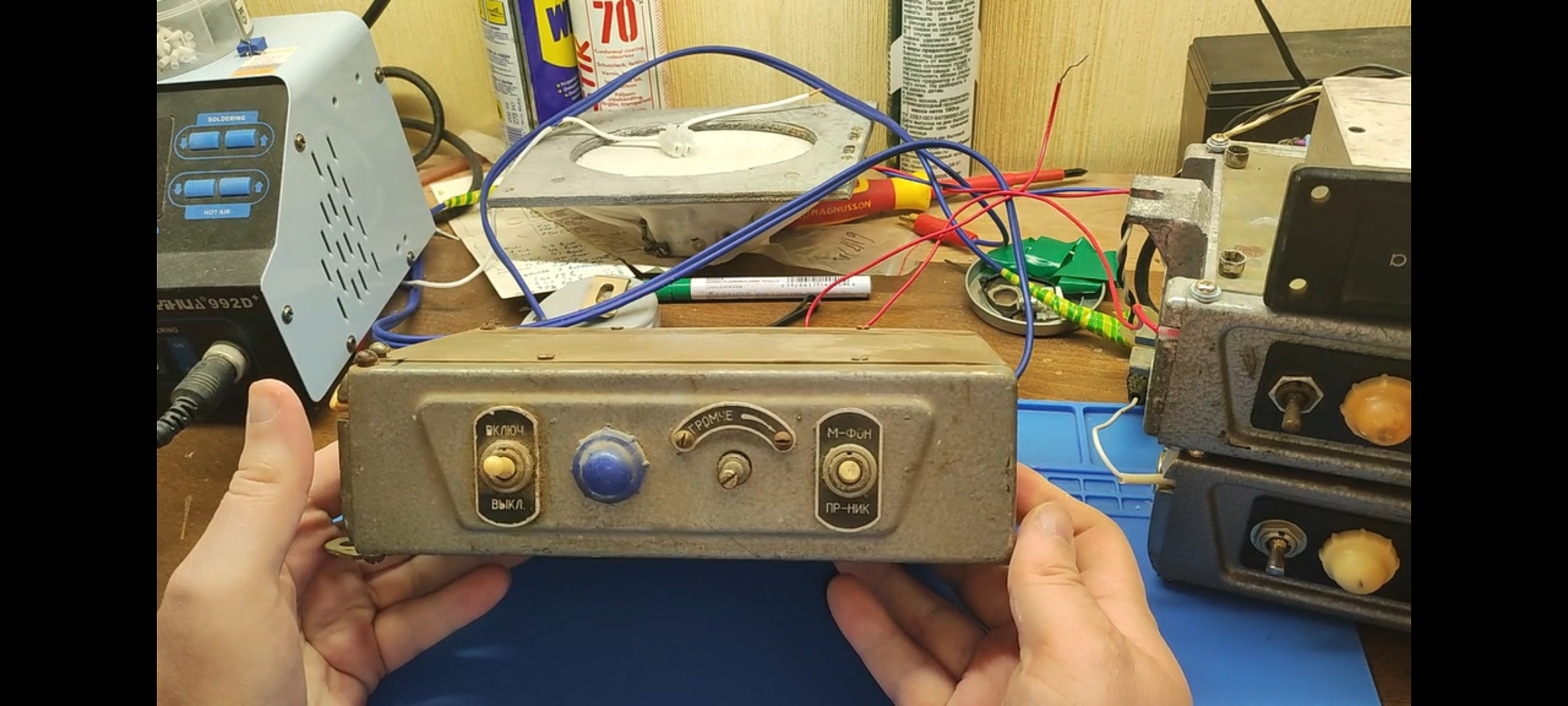

Это самый тяжёлый аппарат из 4-х, весит, согласно бирке 2 кило и изготовлен в 1969 году.

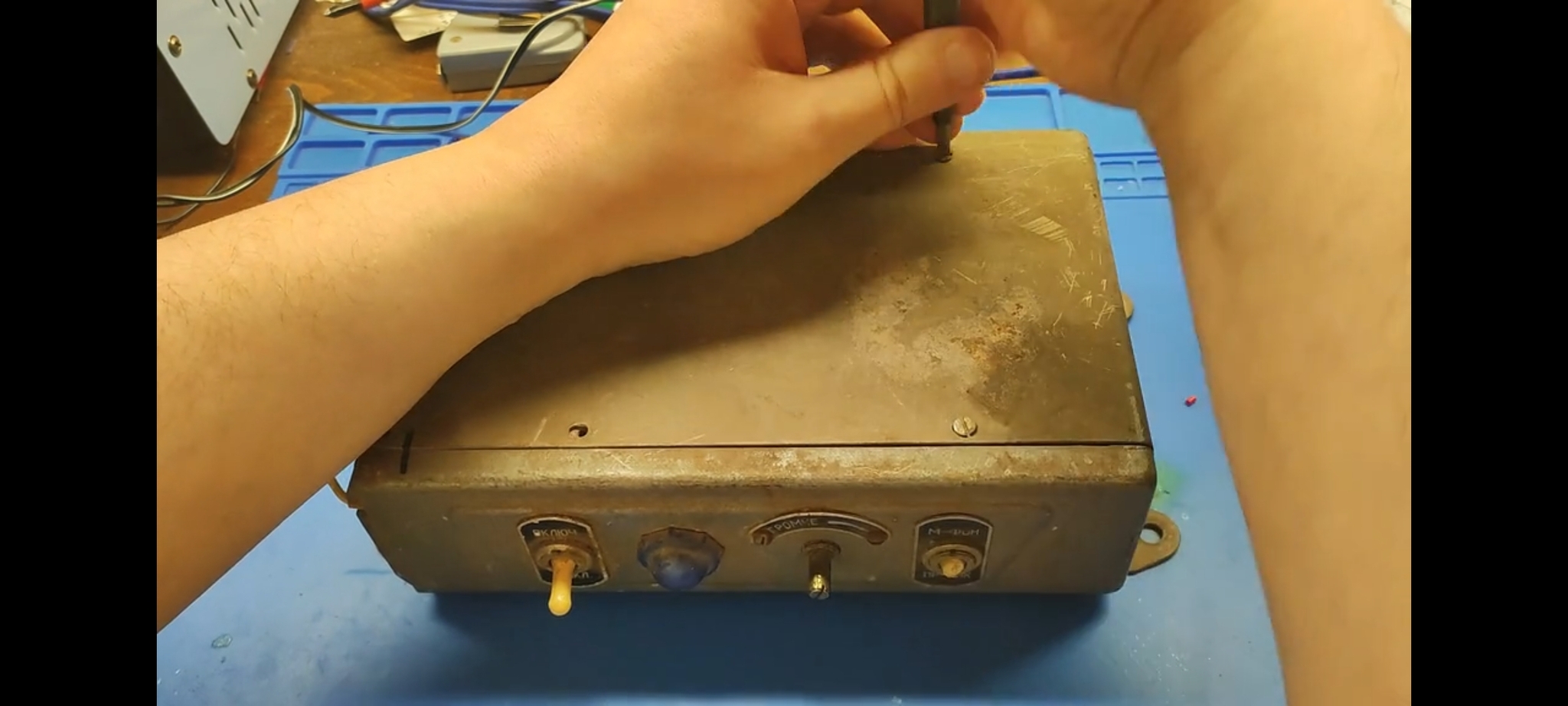

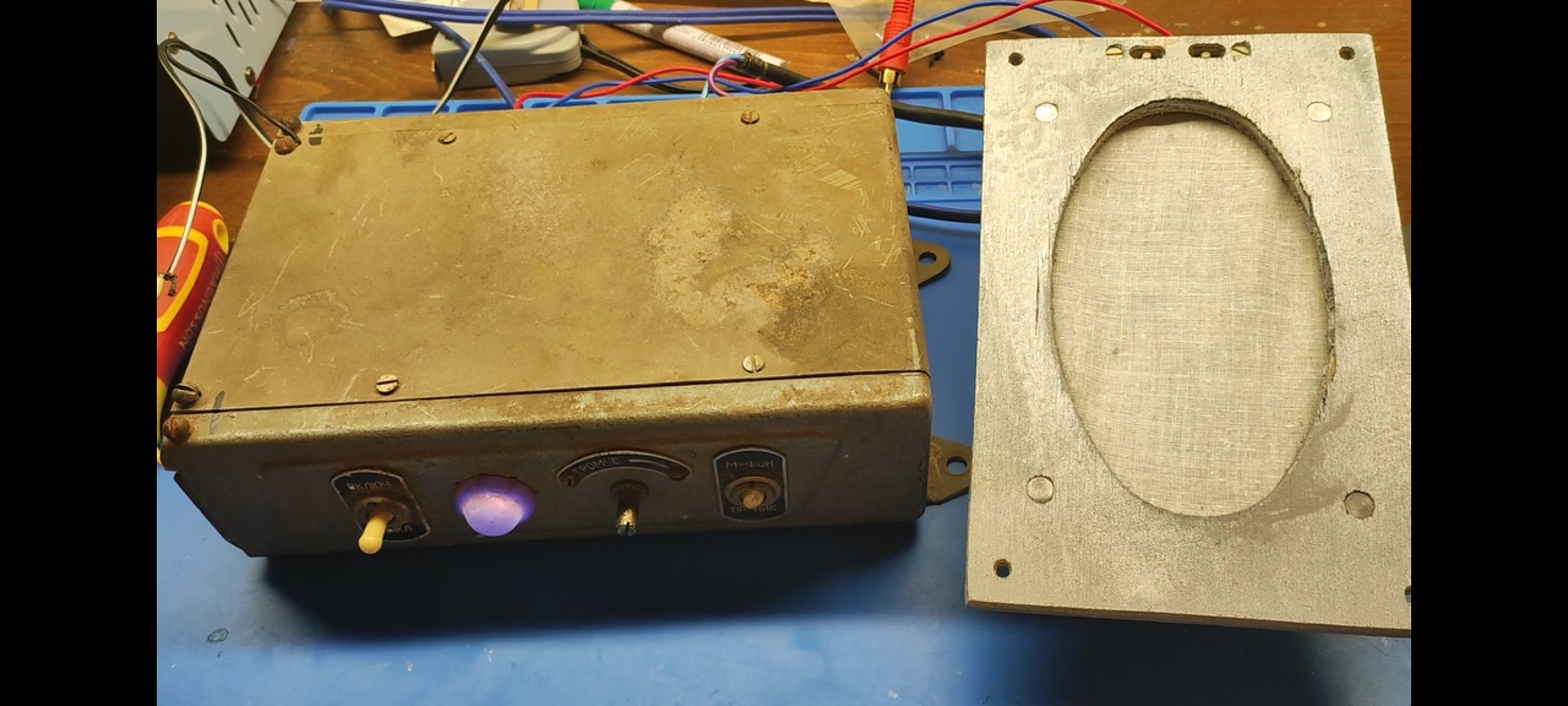

Он подаёт признаки жизни: весело светит лампочкой и даже усиливает звук. Вот, как надо делать технику! Но годы, увы, не пощадили девайс: кто-то отбил один из переключателей, да и потенциометр регулировки громкости еле контачит. Разбираем девайс.

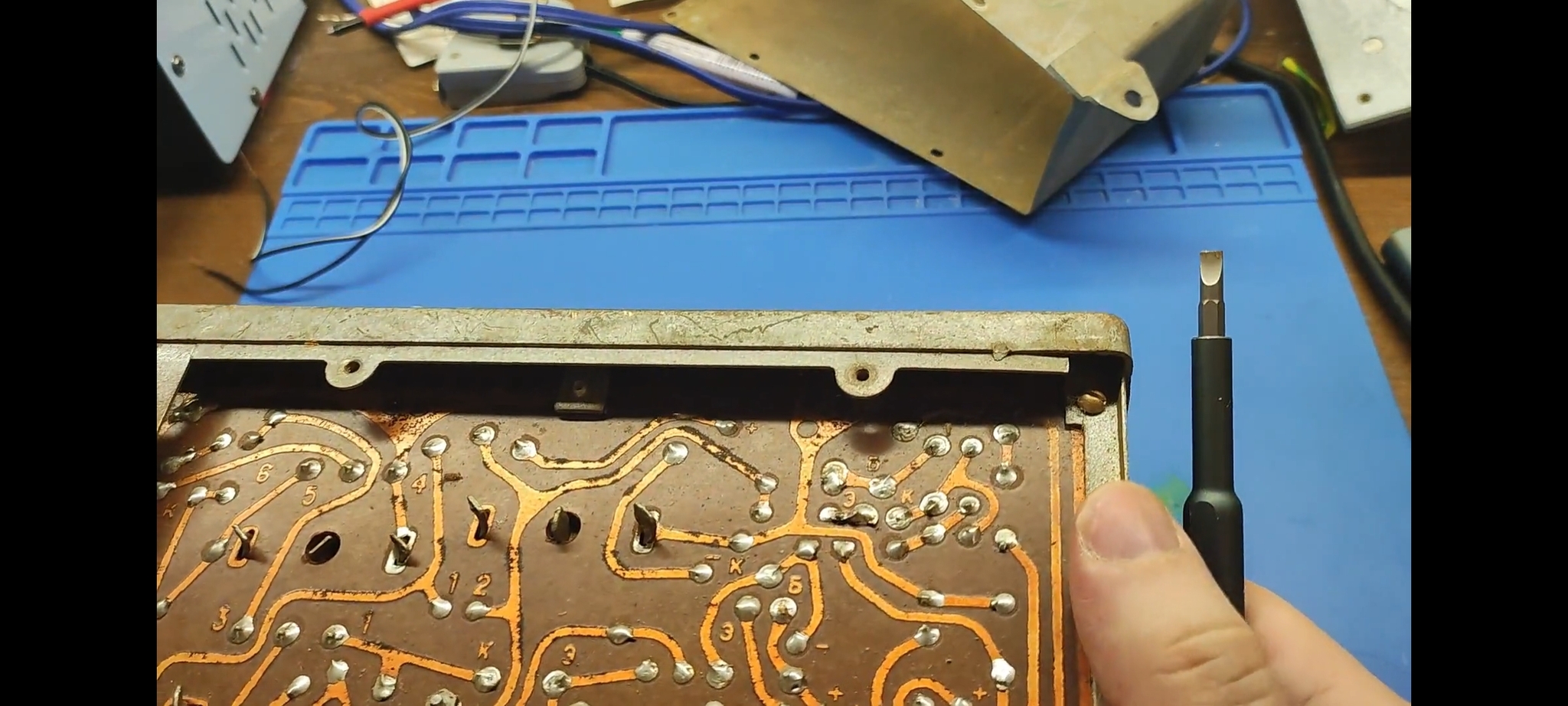

К сожалению, медь платы поела ржа, это надо будет восстановить.

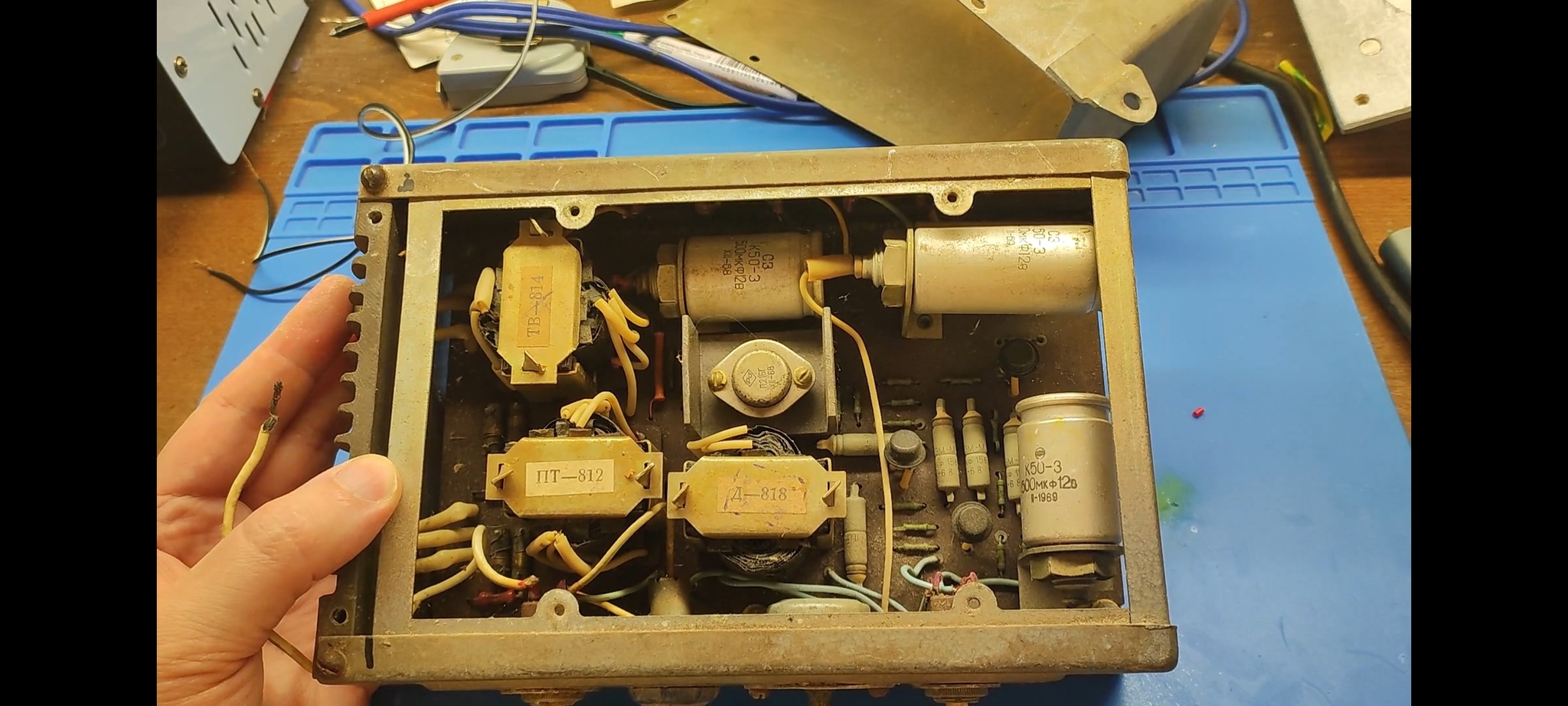

Внутри видно много массивных элементов. Размеры их характерны для тех годов, даже в АГУ-10-4 всё было уже гораздо компактнее.

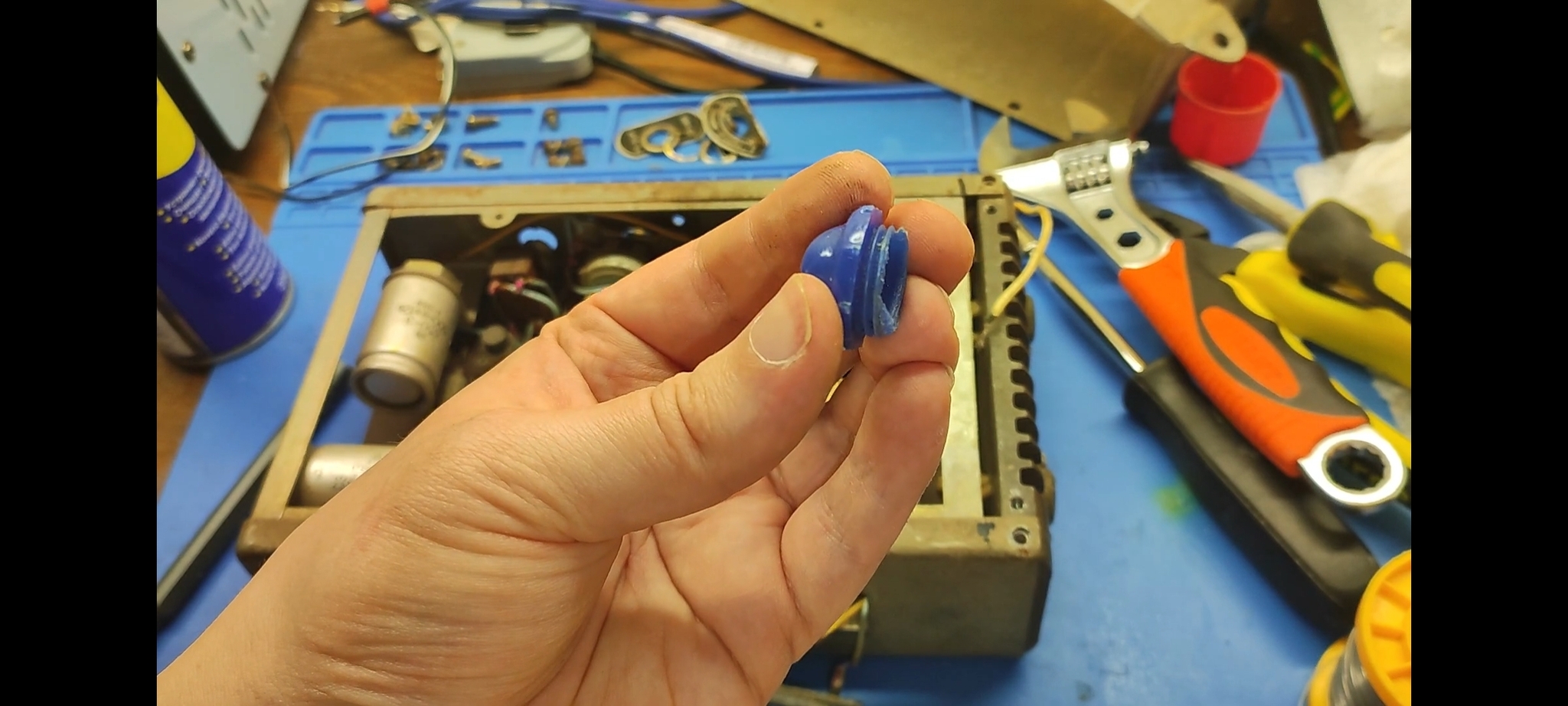

К сожалению, в процессе эксплуатации колпачёк индикаторной лампы немного поплавился, но снаружи этого не видно, поэтому оставляем его работать дальше.

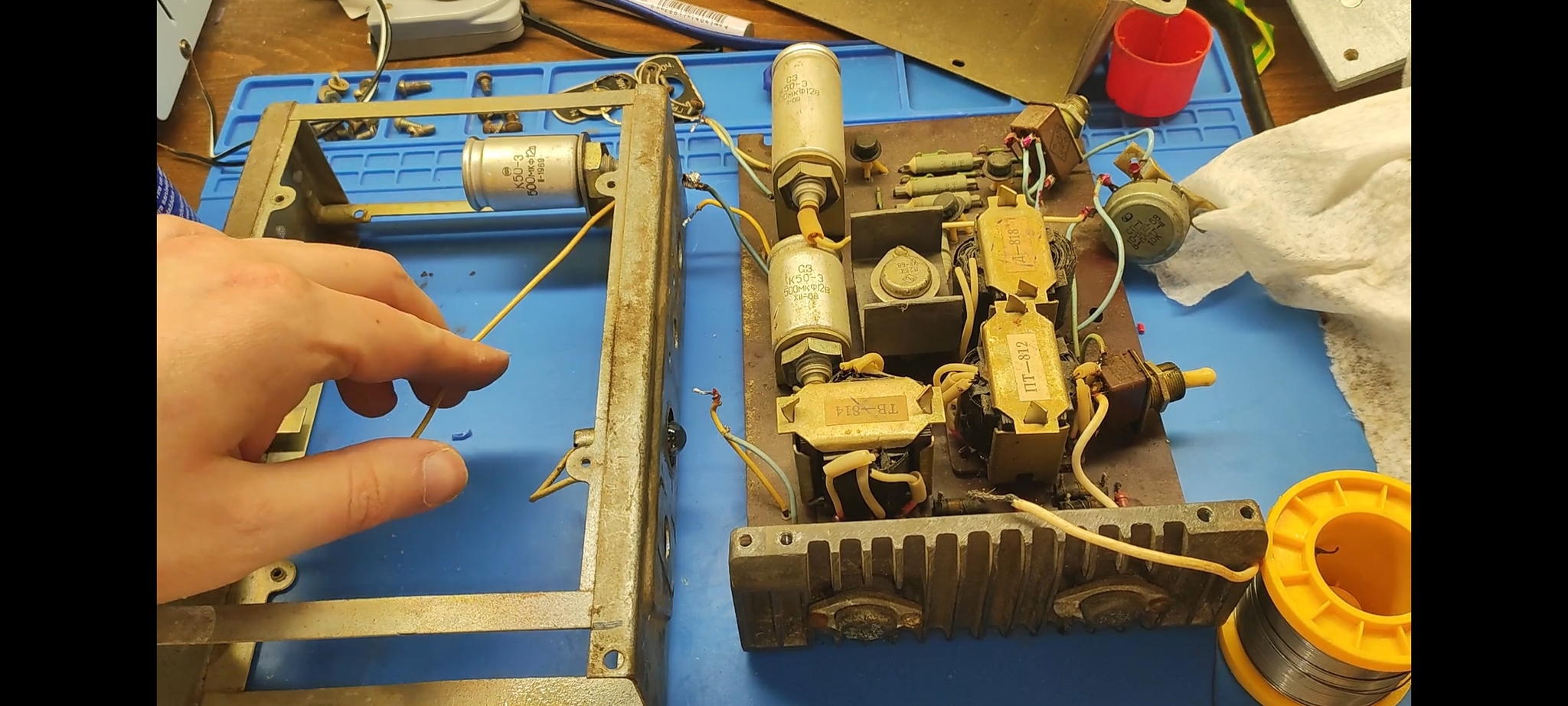

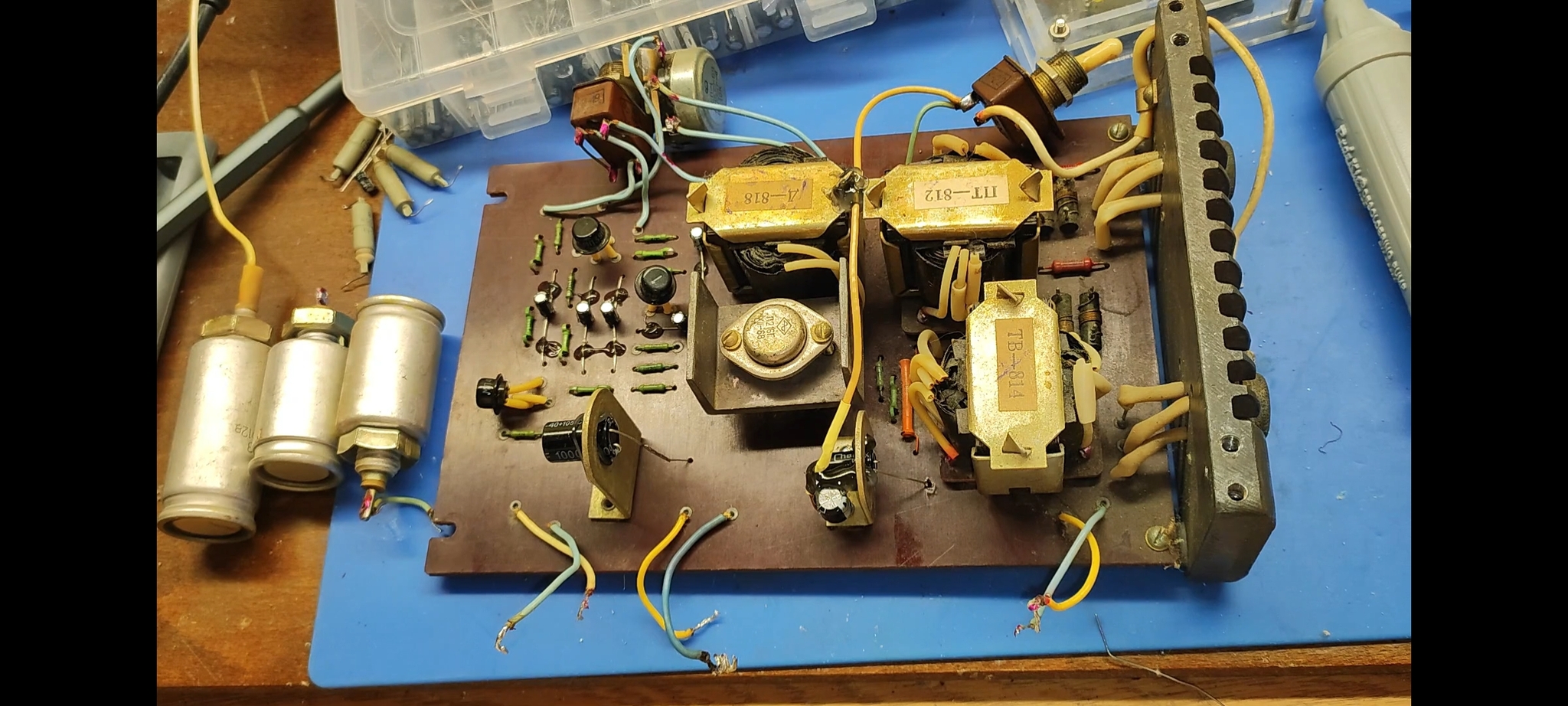

Вытаскиваем плату из корпуса и меряем электролиты большой ёмкости.

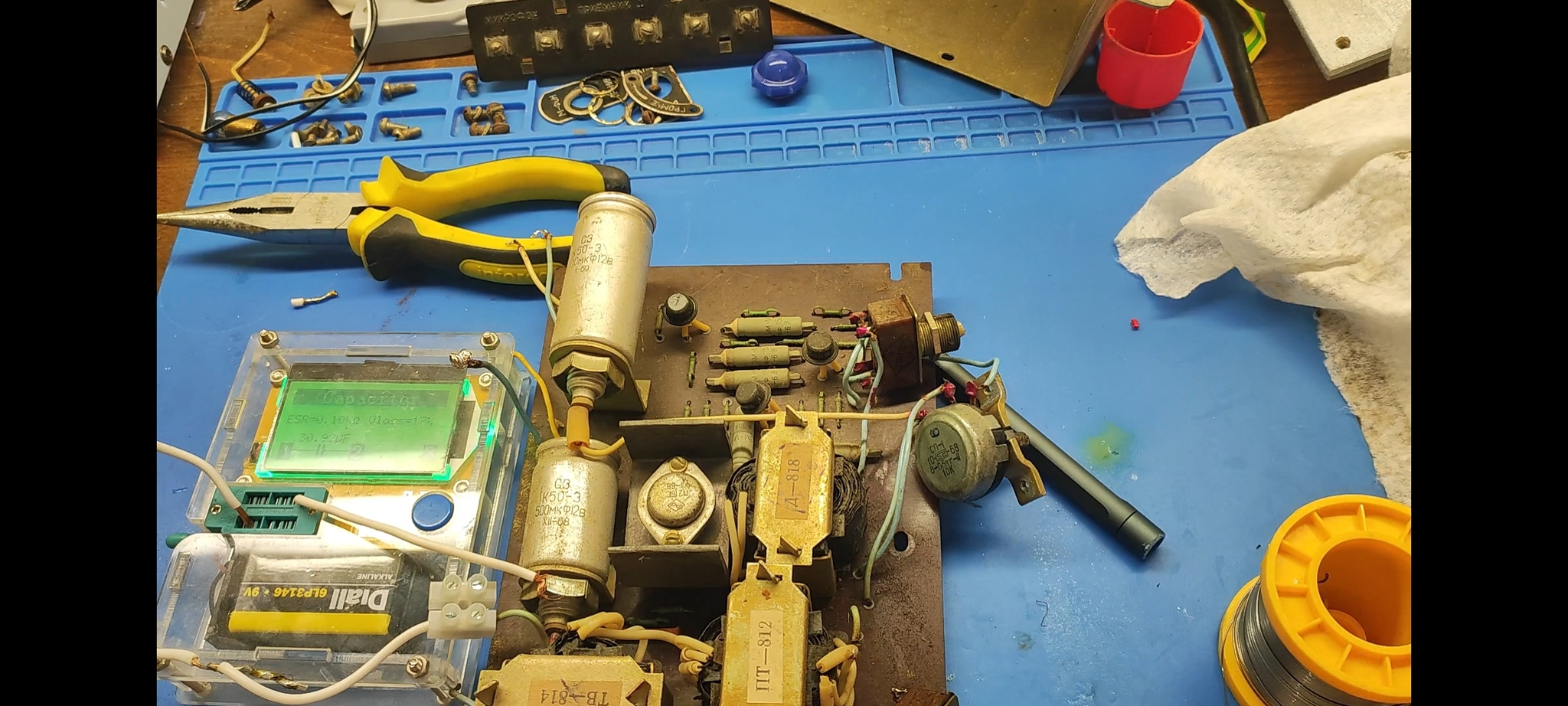

Увы, электролиты подсохли, один высох совсем: осталось 30мкф из 500 номинальных. Будем менять все электролиты: мелочь даже проверять не нужно, точно высохли.

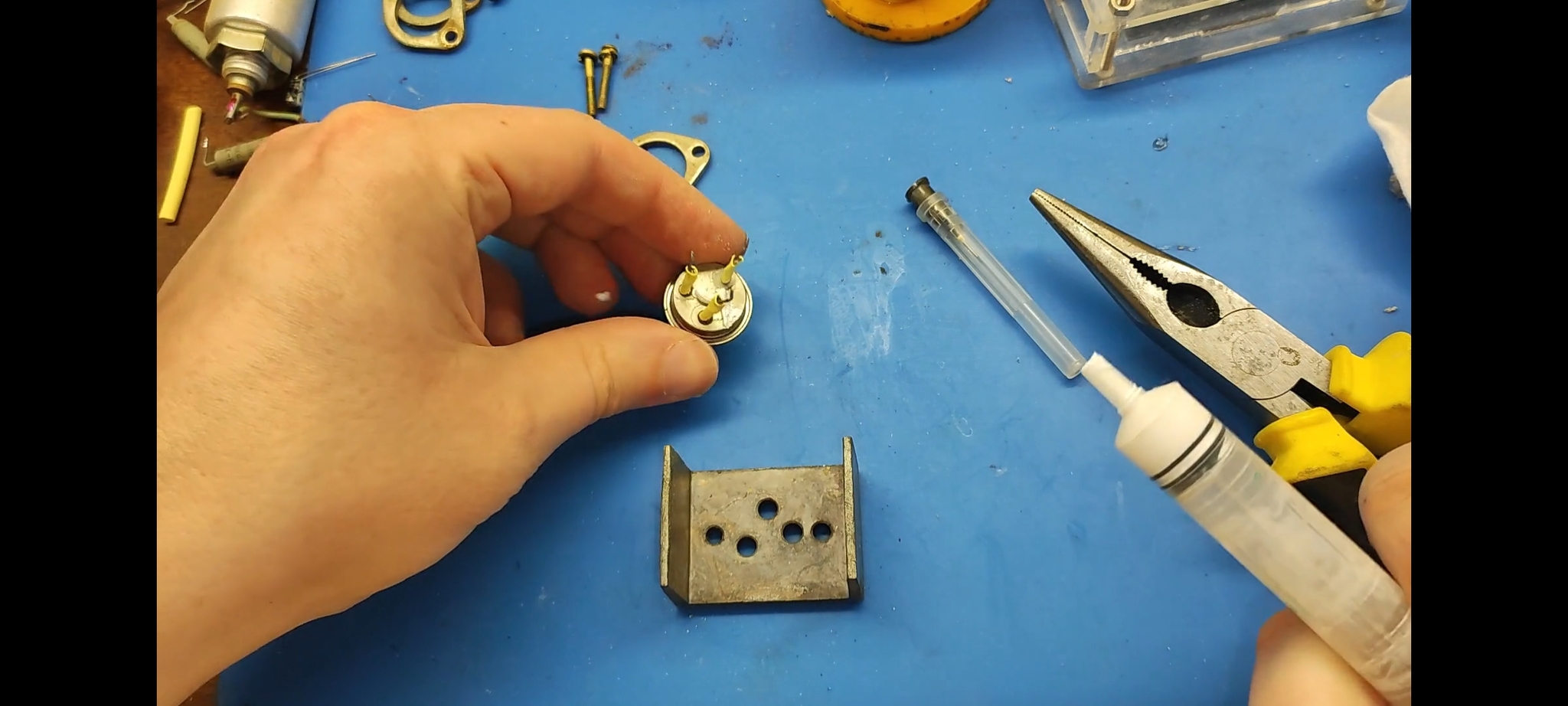

Готово. Теперь докинем под транзисторы термопасты, которой там никогда не было, но которая там не помешает.

Далее чистим потенциометр и меняем сломанный тумблер.

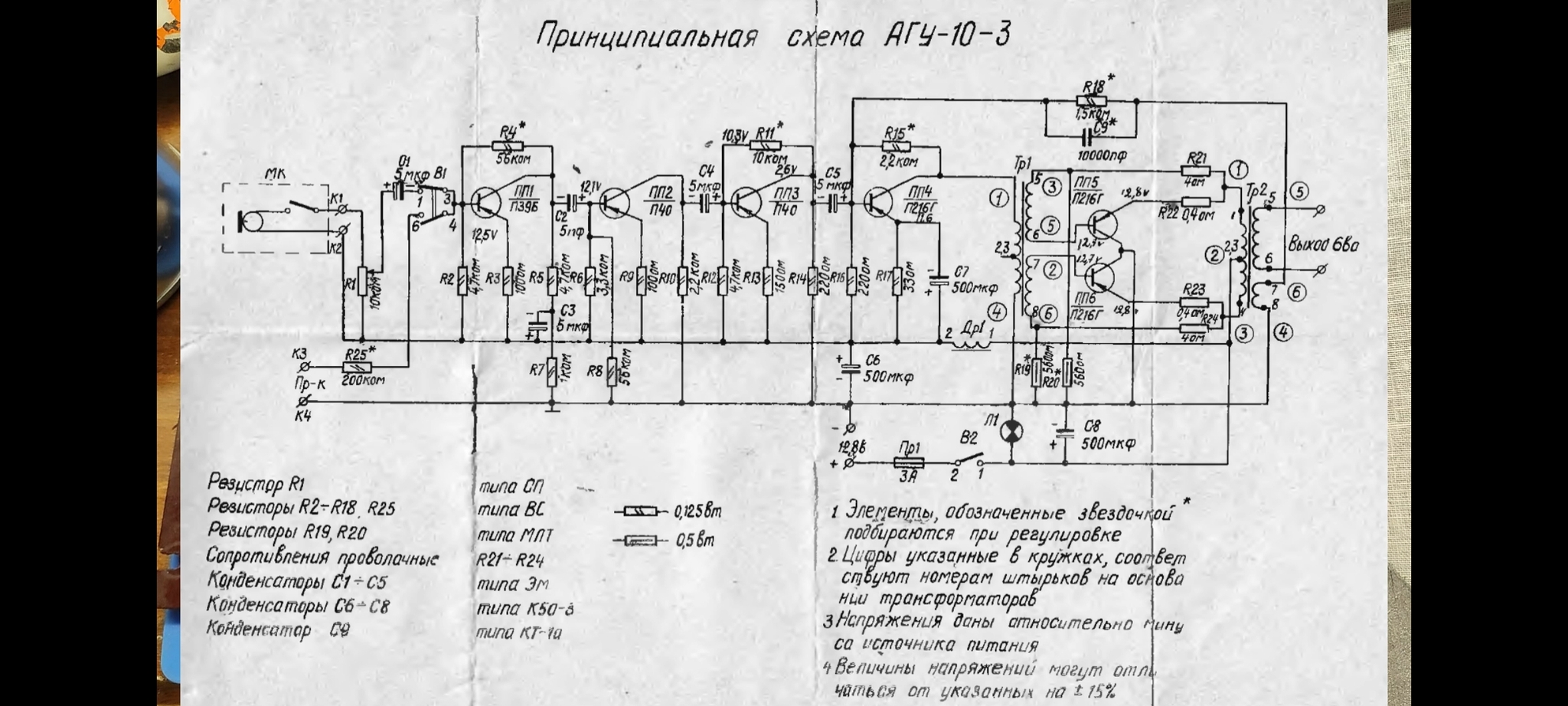

По схеме: также, как в АГУ-10-4, тут имеем несколько каскадов класса А и выходной класса АБ с разделительными трансформаторами.

Единственное существенное отличие - отсутствие регулировки громкости на линейном входе. Немедленно это исправляем:

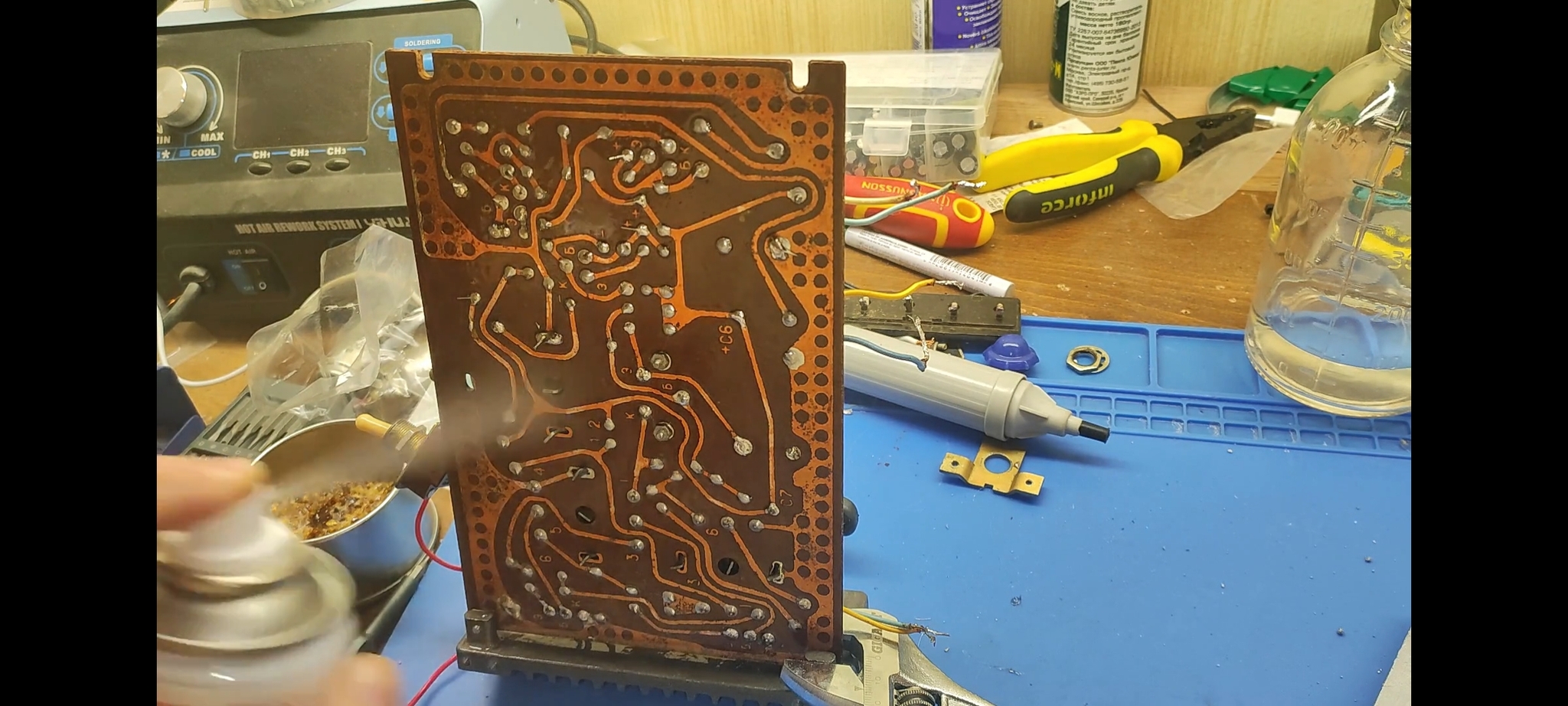

Теперь осталось зачистить и залакировать заново плату:

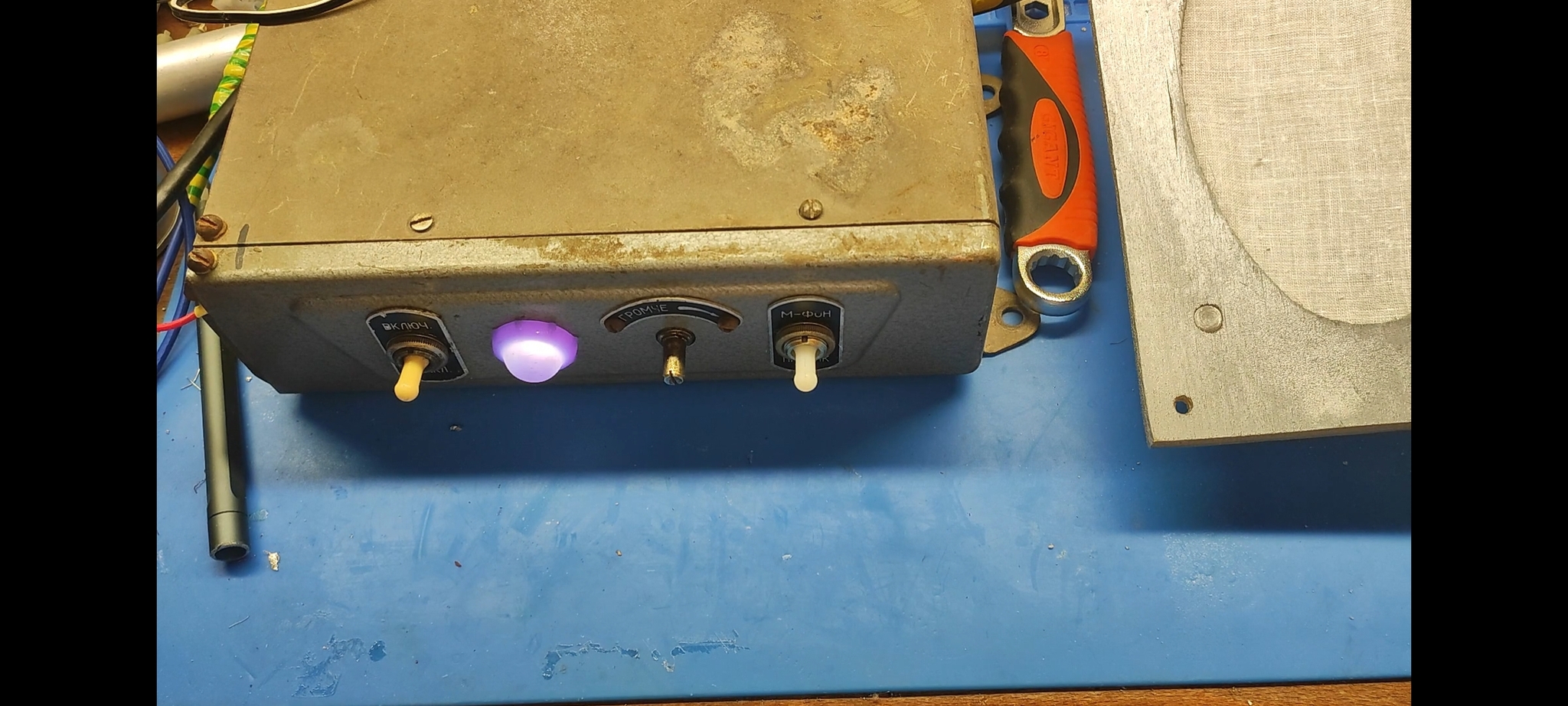

... и девайс снова в строю! Готов хоть сейчас снова на маршрут :)

P.S. Послушать его звучание можно на видео:

https://dzen.ru/video/watch/63b6d5b6e774c36888e2b61d

В следующий раз, наверное, реанимируем нерабочий АГУ-10-4 :)
