Iphone 6. История одного ремонта.⁠⁠

Добрый утроденьвечерночи!
Вспомнил, что давно не публиковалси, нужно отметиться)
Итак, сегодня iphone 6. Был в 2 сервисах. Один приговорил замену материнской платы, а другой контроллер заряда (а что делать то не стали?? Это уже вопрос).
Собственно вот он:

Первым делом даём парню зарядится. Ну там естественно по нулям.
Далее подключаем к компьютеру. Тоже никого.
Разбираем, отстёгиваем АКБ и опять к зарядке. Есть потребление 20-40мА. Хорошо, цепь питания предварительно живая.
Далее первичная проверка тристара: подключаем к блоку питания и один раз нажимаем на кнопку включения (5s и 6 показывают 0.09мА и потом потребление падает до нуля - это приемлемо, а вот начиная с 6s потребление телефона поднимается 0.10 и после он включается, т.е если быстро нажать кнопку включения на выключенном 6s, то он включится)
Тут у нас циклическое потребление 0.07 - 0.15мА, что может значить просадки по линиям передачи данных, а точнее либо оперативка, либо память(nand), либо wifi, либо же сам процессор(это из основных неисправностей).
Но я же подумал, что это оперативная память.
Что бы это проверить, нужно снять nand.
Укладываем плату для ремонта:

И снимаем микросхему:

Процесс зачистки(кто то интересовался, как я счищаю компаунд. Да, обычным скальпелем, одновременно подогревая феном на 180 градусов):

Зачищаем, кладём обратно в корпус без микросхемы и идём подключать к компу:

Ожидаемо. Без микросхемы памяти телефон всегда в вечном dfu режиме и прошивается в itunes с ошибкой в начале прошивки))
Прошиваем:
Хоба!

Не заходит в рекавери, он же режим прошивки. Так так.
Есть несколько причин:
Зарядить акб, заменить тристар, заменить оперативку.
Посмотрим на АКБ:

Хм. 3.5в. Маловато, нужно хотя бы 3.8.
Меняю акб и снова прошиваю. Ситуация неизменна, телефон отказывается заходить в рекавери.
Хорошо, меняю тристар:
Этот воин находится вон под тем бугром))

Обычно у меня их можно найти на полу, вот тут к примеру))

Устанавливаю найденыша на свое место:

И сразу побежал подключать к компьютеру.
Как ни странно телефон вообще перестал определяться. Тут я вспомнил, что тристар находится как раз под модемом, а его недавно прогревали в каком то сервисе.
Планирую снимать, хотя... Передумал. Не может этого быть, нет. Никак. Прозваниваю всё вокруг модема. Всё хорошо. Ну, думаю, от нагрева поехала оператива или процессор, хотя ремонты веду при минимальных температурах(плюс минус 270 китайский).
Да нет, бред какой-то...

Спустя 20 минут я понял, что я баран вселенского масштаба и посадил тристар другой стороной.
Переделываю.
Тут кстати лайфхак как быстро пересадить любую маленькую микросхему без повторной накатки шариков:
Аккуратно пинцетом цепляем эту микросхему и поднимаем всю плату. Когда она висит в воздухе, греем эту микросхему и она отваливается, оставляя после себя весь ровный припой на плате (тут разница температур плавления припоя+теплоотдача платы).
Получилось так:

Ровные столбы)))

Переворачивают и ставлю как нужно:

Всё хорошо и красиво. Бегу к компьютеру в надеждах))
А там:

Привееееед маза фака!!!
Подключаю и прошиваю через itunes:

Здрасти.
И тут вывод напрашивается сам - ОЗУ поехала.
Снимаю защитку с процессора:

И тут всё стало ясно:

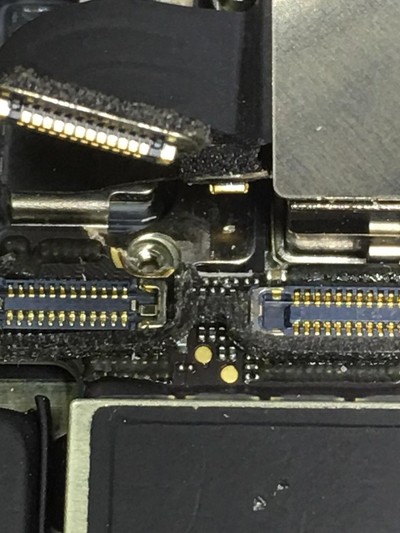

Указанный конденсатор в коротком замыкании:
Вот от воин, на самом конце пинцета:

И вся цепь подсветки полностью неисправна: треснул дроссель, сгорел высоковольтный диод и скорее всего микросхема контроля и генерации подсветки:

Обычно это сопровождается треском и едким дымком. Если у вас вырубился телефон и вы почувствовали запах горелого, то знайте, это диод пошёл по п*зде))
Снимаю всё это войско и подготовлю места для посадки:

Все микросхемы возьму с донорской платы 5s, они идентичные. Вот что вышло:

И мигом подключаться к компьютеру.
Долгожданный результат:

Осталось дело за малым, а именно посадить микросхему памяти на место.
На этом этапе можно заменить память на любой объем, на 6 Айфоне до 128gb, а начиная с 6s - до 512gb.
У меня в постах можете почитать.
Устанавливаем память на место:

И запускаем с кнопки:

Далее всё собирается, проверяются все функции и отдается клиенту.
На всё это дело потрачено 3 часа вместе с фото, хотя я больше тупил, чем делал))
