HTTP <AntexGate> Modbus конвертор Linux

В мире промышленной автоматизации интерфейсы HMI устарели, выглядят пугающе и бытует мнение, что чем дороже программно-аппаратный комплекс, тем лучше он будет работать. Молодёжь, которая умеет рисовать красивые "WEB-морды" в этот бизнес не суется, всех пугает так называемые Machine to machine протоколы и интерфейсы, индустрия обросла опытными мужиками, которые понимают как выглядит два байта данных в одном регистре Modbus.

Итак статья для тех, кто столкнулся с задачей преобразовать Modbus RTU TCP в протокол HTTP, который уже можно вытянуть на любую красочную "web-морду", либо другой сервис.

Представим, что вы пришли на производство, в котором уже стоят промышленные приборы - датчики температуры, станки, принимающие\передающие данные по протоколу Modbus RTU TCP, а Вам нужно закинуть некоторые данные в систему мониторинга. Действительно подавляющее большинство систем мониторинга не смогут опросить устройства по Modbus без специального программно-аппаратного шлюза.

Предлагаем бесплатное программное обеспечение Node-Red и контроллер AntexGate и получаем мощный программно-аппаратный комплекс для преобразования различных протоколов. В предыдущей статье мы уже рассмотрели конвертацию ModbusTCP2ModbusRTU.

Первое, что необходимо – это установить программный продукт Node-Red, это делается одним скриптом:

bash <(curl -sL https://raw.githubusercontent.com/node-red/linux-installers/...)

Сделать Node-Red после установки сервисом:

sudo systemctl enable nodered.service

Перезагружаем "железяку":

sudo reboot

Теперь попадаем в среду нашего программного конвертора Node-Red через web браузер по ссылке ip шлюза:1880

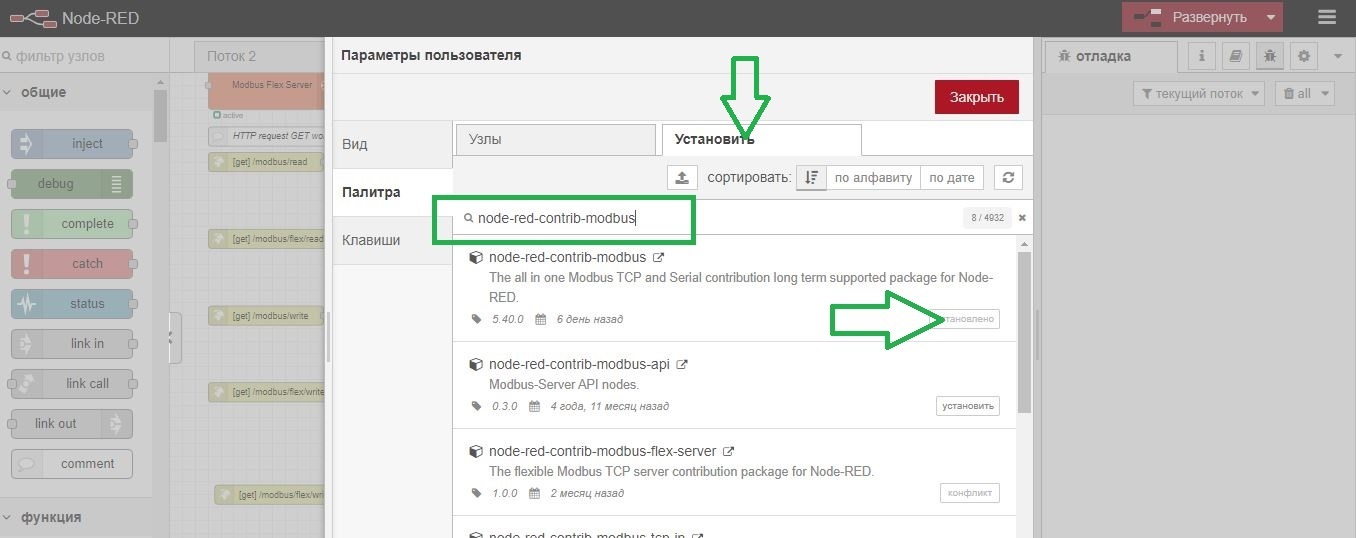

В настройках справа устанавливаем плагин node-red-contrib-modbus.

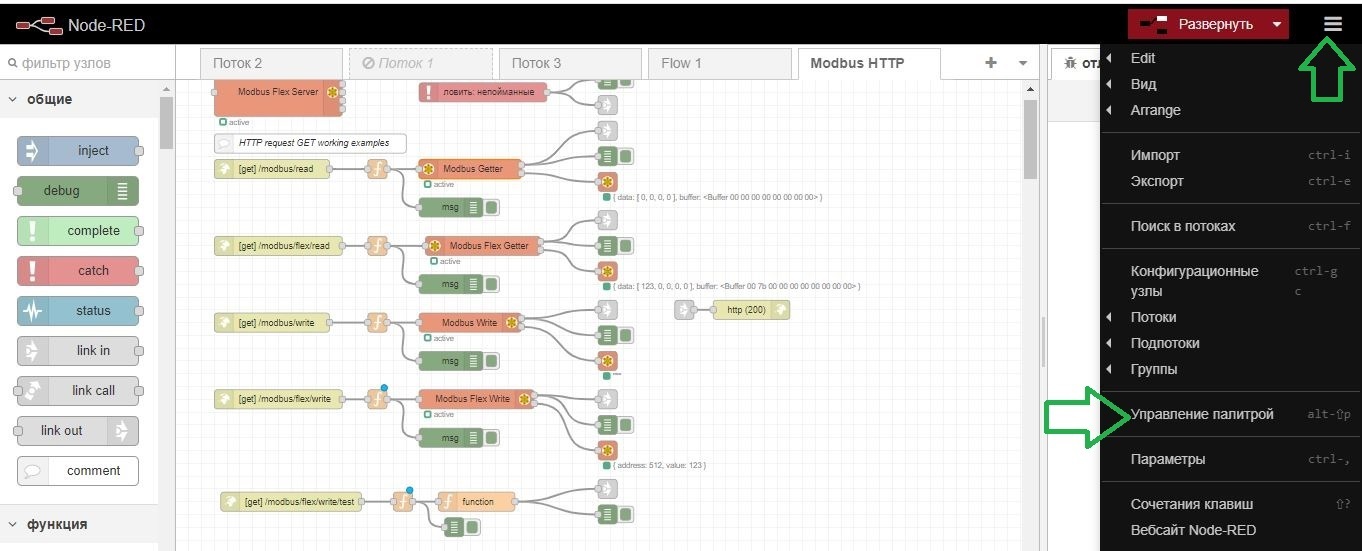

После того, как плагин установлен приступаем к настройке, делается это так же просто из web интерфейса. Нажимаем кнопку меню, импорт, примеры, Modbus-HTTP, импорт.

Итак, настройка почти закончилась, нам остается настроить наши модули опроса и записи на нужные параметры Modbus соединения.

Итак мы настраиваем все 4 узла. В моем случае это опрос Modbus RTU устройства с параметрами аппаратного порта /dev/ttyRS485-1 115200 - 8 - 1 - N. Еще 2 узла отвечают за автоматическое чтение из предустановленных регистров, поэтому я сразу настроил чтение массива 4х регистров начиная с 512, функцией (3) Read Holding Register. Кстати не забудьте собственно подключить конечное устройство к RS485 шине.

Теперь в блоке комментариев вы можете встретить rest API для взаимодействия, ниже с ними познакомимся.

## Read

### Flex Read

http://ip:1880/modbus/flex/read?value=0&unitid=1&fc=3&address=0&quantity=1 http://ip:1880/modbus/flex/read?value=0&unitid=1&fc=4&address=0&quantity=1 http://ip:1880/modbus/flex/read?value=0&unitid=1&fc=3&address=0&quantity=5 http://ip:1880/modbus/flex/read?value=0&unitid=1&fc=4&address=0&quantity=5 ### Read http://ip:1880/modbus/read ## Write ### Test HTTP without Modbus http://ip:1880/modbus/flex/write/test?value=[1,2,3,4,5]&unitid=1&fc=16&address=0&quantity=5 ### Flex Write

http://ip:1880/modbus/flex/write?value=10&unitid=1&fc=6&address=0&quantity=1 http://ip:1880/modbus/flex/write?value=[1,2,3,4,5]&unitid=1&fc=16&address=0&quantity=5 ###

Write

http://ip:1880/modbus/write

Мне были интересны пару запросов, которые прекрасно сработали.

Сначала тестируем функцию записи - пишем значение 123 в Modbus RTU устройство с адресом 16 функцией 6 в регистр 512 ну и длина записи 1 значение. Можно писать и сразу массивы функцией 16 например [1,2,3,4,5] тогда и длина записи соответственно 5.

Теперь проверим, записалось ли наше значение в нужное адресное пространство и прочитаем состояние 5-ти регистров начиная с 512 функцией 3.

Как видим значение записалось. Теперь мы можем внедрить наши данные в любое web приложение.

ВНИМАНИЕ: в таким виде без авторизации ни в коем случае не пускаем в интернет и обязательно создаем как минимум связку логин + пароль.

Контроллер AntexGate в связке с Node-Red или другим софтом является отличным универсальным решением для обработки, пересылки и хранения данных. Прошу прощения за рекламу, однако выше представленный проект Вы можете реализовать на любом "железе" и любой ОС.
