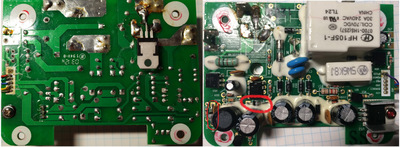

Купил б.у блендер, проблема в том, что работает периодически, как будто не держит нагрузку. Без стакана крутит постоянно, а если поставить стакан (нагрузка) крутит периодически.
Видео работы: https://www.youtube.com/watch?v=37baOOqua-U
Проверили симистор BTB24-600BW через лампочку с кроной, он в порядке, открывается и закрывается. Щетки в порядке.
Из инструментом есть фен, паяльник. Схемы не нашли. Блендер Waring MX1000XTX
да верно 3 нога не используется
[url=https://radikal.ru][img][/img][/url]
проверте этих товарищей как диоды, если что по одной ноге поднимите , что бы в схему не был включен
мне кажется я нашел причину! начал выпаивать второй диод, который залит белый герметиком и заметил что черный бочонок (не знаю как называется) под клеем болтается, одна нога была оторвана
https://yadi.sk/i/vGWp6ieA3RMRek
но на нем никаких опознавательных знаков нет
https://yadi.sk/i/F6a3KLiT3RMS7m
первый диод имеет такие параметры
https://yadi.sk/d/DqVX_DsM3RMRpN
а микросхему VIPER16L KCR123не меняли
нет, еще не пришел
фото https://c.radikal.ru/c37/1801/3a/3e2468fafbebt.jpg
https://a.radikal.ru/a15/1801/63/94f2a75d67f1.jpg
https://d.radikal.ru/d22/1801/36/b7532b3a654d.jpg
посмотрите что приходит на 3 ногу , попробовать ее отключить , или без ноги стартовать не будет или как раз защита уберется, если начнет работать то микросхему под замену что бы была защита
или ложно срабатывает если кондер в цепи этой ноги есть и он испорчен , пробит или емкость упала сильно , но электролита там не должно быть , скорее пленочный
фотку платы бы с 3 картинки , на которой все эти микросхемы, с обратной стороны
а микросхему VIPER16L KCR123не меняли
нет, еще не пришел
фото https://c.radikal.ru/c37/1801/3a/3e2468fafbebt.jpg
https://a.radikal.ru/a15/1801/63/94f2a75d67f1.jpg
https://d.radikal.ru/d22/1801/36/b7532b3a654d.jpg
ничем, якорь в порядке, прозванивали уже много раз, разными мультиметрами, сопротивление одинаково.
пробовали погонять 2-3 минуты, но это ничего не дало, с разной периодичностью крутит, в разнабой.
думаю заказать симистор и viper16
реле щелкает на первой скорости. в нормальном состоянии разомкнуто.
неизвестно как реализована защита от перегрузки.
схему нашел простенькую этого блендера http://ssmaker.ru/85ecebd3.jpg
благодарю за помощь!
для проверки , кстати можно корпус разломать внешний у реле и все станет ясно , разобранное реле можно замкнуть что бы 100 убедится что проблема в нем
самое смешное что реле это первое что я предположил, а коммент кто то еще и минуснул
завтра сниму крышу.
реле на ali есть но на 12-24VAC, на ebay видел еще 220VAC
а на этом COIL: 70VDC
Вот так замкнул с выключателем
http://s018.radikal.ru/i506/1711/7e/a9237f49b112.png
Лампа продолжила моргать, видео
https://youtu.be/3iu4uZAAxXg
Самое простое - провода от реле на выключать (от лампочки) поставить и попробовать(только аккуратно с 220). потом посмотрина двигателе обмотку, запах, что с щетками, нужен омметр прозвонить обмотку. двигатель вроде 220, надо посмотреть можно ли его напрямую включить.
прощупай провода в местах припайки, может быть где то плохой контакт.
блендер на управление реагирует правильно, вкл выключается скорости переключаются
тонкими красными линиями выделил контакты которые к щеткам прикасаются, вот и прозвоните проводки так как щетки прикасаются, я так понимаю на 180 градусов,
ну и что бы соседние не замыкали между собой
Прозвонили попарно ламели, везде сопротивление одинаково.
Включили двигатель без задней крышки, увидели искру в корпусе реле.
А реле можно как-то обойти, чтобы без него включить?
Какое-то мощное реле получается 70 вольт. Зачем?
тогда вместо двигателя подцепляй обычную лампочку ватт на 40-60 , и регулируй включай выключай если все адекватно то товарищ прав. Я не умею ремонтировать двигатели, и ни чем не помогу
тогда вместо двигателя подцепляй обычную лампочку ватт на 40-60 , и регулируй включай выключай если все адекватно то товарищ прав. Я не умею ремонтировать двигатели, и ни чем не помогу
VIPER16L KCR123вот этот гад перезапускает систему
мне этот товарищ не нравится, но не понятно как он работает , покажи как то на схеме где эа микросхема ?
вижу подписи us 1 us2 us 4
между 3 и 1 ногой ставится конденсатор который защищает от помех в электросети и от двигателя в частности , если он сдох то двигатель работой будет сбрасывать эту микруху
5 нога управление
но у нее еще и память есть , тоесть в нее программу записывают как ей работать
посмотри у микросхемы 1 нога програмируемая отвечает за скорость , откуда на нее идет сигнал ?
а с cs14 идет сигнал сброс
время микросхема видит на ногах 17-18
вся система на 2х платах собрана ?
надо понять как реализована регулировка скорости и какие защиты сделаны на уровне электроники
перепиши номиналы с микросхем, посмотрим на чем собрали схему по угадываем как работает
FOD4208 007d
http://pdf1.alldatasheet.com/datasheet-pdf/view/245383/FAIRCHILD/FOD4208.html
VIPER16L KCR123
http://www.st.com/content/ccc/resource/technical/document/datasheet/06/6c/93/65/00/c9/42/ee/CD00218828.pdf/files/CD00218828.pdf/jcr:content/translations/en.CD00218828.pdf
COSMO 3022 R09
http://datasheet-pdf.com/PDF/KMOC3022-Datasheet-COSMOElectronics-572090
Holtek HT48F30E
http://www.datasheet-pdf.com/PDF/HT48F30E-Datasheet-HoltekSemiconductor-911524
хотя после видео , посмотри за что отвечает микросхема , нет ли в ней защиты по току от перегрева кз ? на фото не разобрать что на ней написано
Holtek HT48F30E, нашел ее даташит, но там все по английски написано, не понятно про кз
http://www.datasheet-pdf.com/PDF/HT48F30E-Datasheet-HoltekSemiconductor-911524
Самое простое - провода от реле на выключать (от лампочки) поставить и попробовать(только аккуратно с 220). потом посмотрина двигателе обмотку, запах, что с щетками, нужен омметр прозвонить обмотку. двигатель вроде 220, надо посмотреть можно ли его напрямую включить.
прощупай провода в местах припайки, может быть где то плохой контакт.
Двигатель крутит без стакана постоянно, со всеми платами. Запаха нет.
Не понял, нужно подключить лампочку в разрыв контакта реле?
