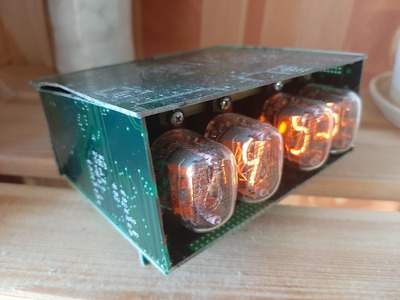

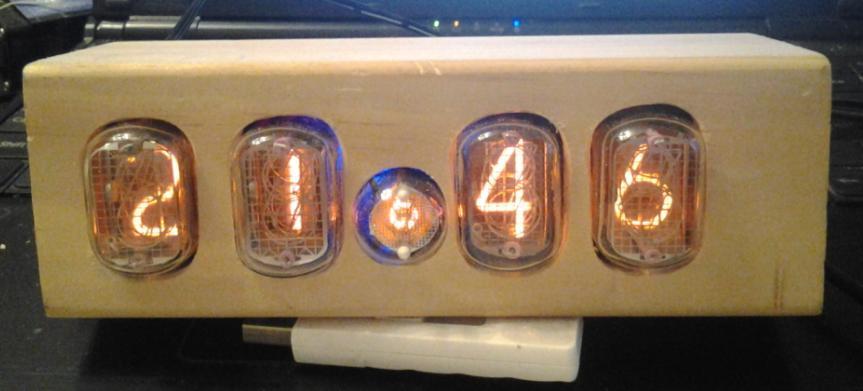

Часы на ИВ-6 и Atmega88p
Ещё одни часы на ВЛИ в безмерную копилку уже существующих. Схема аналогична всем другим уже существующим. Использован преобразователь на КФ1211 для питания сеток и сегментов, также для питания нитей накала (соединены последовательно). Рулит всем Atmega88p, можно заменит на Atmega168, Atmega328, возможно, на Atmega8 тоже будет работать без изменения скетча. В качестве часов реального времени стоит DS3231. Питание 5 вольт подключается через micro usb разъем.
Настройка часов происходит при долгом нажатии на кнопку (больше 5 секунд). Далее нужно установить часы (кратковременное нажатие на кнопку), долгое нажатие, настройка минут, снова долгое нажатие.
При обычном нажатии на кнопку настраивается цвет RGB светодиодов, аналогично настройке часов.
Знаю что не совсем в ту ветку пишу, но более подходящей не нашел.
Архив с платой и скетчем https://drive.google.com/file/d/1psb3XmOIOJmYB2F9mVCHGZzAs3L...
Планирую переделать плату с индикаторами, вместо обычных светодиодов поставить адресные, и заказать у китайцев (изготовление платы для индикаторов не самое простое дело). Если кто-нибудь готов повторить такие часы и готов вписаться в заказ плат отпишитесь в коменты. Далее планирую корпус сделать, чертежи естественно будут в общем доступе
