Бюджетнейший шкаф-кровать
Здравствуй, Пикабу.
Пост написан в ответ на просьбу @tyama8233, @Kn.B, в комментариях к посту Теперь я понял у кого из нас руки не из того места выросли
Шкаф-кровать максимально бюджетный, неказистый, но функциональный. Эксперимент в старой однушке с комнатой 16 м.кв. Собрано двумя руками. Матрас шириной 1400. Все из дешевого же дсп, но две длинные детали, которые шириной 150 мм, после одной неприятности уже заменены на фанеру для большей прочности на изгиб в районе оси вращения и дополнительно укреплены стальными пластинами (шестое фото).
Размеры подобраны конкретно под газовые пружины на 1200 Н (простые, диаметром 22 мм, не мебельные, с Алика) со свободной длинной 540 мм и ходом 200. При поднятой кровати пружины могут надеваться и сниматься в разжатом состоянии. Усилие при поднятии - килограмм 12. При пружинах в 600+ мм можно будет обойтись и 1000 Н, так как появится возможность сделать максимальное плечо.
В стандартном, продаваемом механизме очень не понравилась ось вращения (тонкий стерженек из явно мягкой стали), поэтому у себя посадил на 205-е роликовые подшипники (видны на пятом фото). По нагрузкам с лихвой хватит и 203, просто эти попались подешевле :).
Ножка, как видно, просто свободно откидное дсп буквой "г" шириной в метр (чтобы ступнями не биться). Изнутри (на четвертом фото видно) по оси ножки дополнительно прикреплены два куска - остатки от распила, для большей жесткости фасадой плиты в этом месте.
На полу сплошная плита, так как сам пол есть ковровое покрытие и 65-летний дощатый пол под ним, поэтому плита распределяет давление против возможных скрипов и просадок. В случае нормального, твердого пола без нее явно можно и обойтись.
Фоточки (разница в месяцев восемь, разные телефоны):
1. В процессе сборки
2. Общий законченный вид (антресоль и боковые полки добавьте по вкусу)
3. С откинутым столиком (1100х680)
4. Разложен, без матраса
5. Собственно, механизм вблизи
6. Дополнительное упрепление металлом

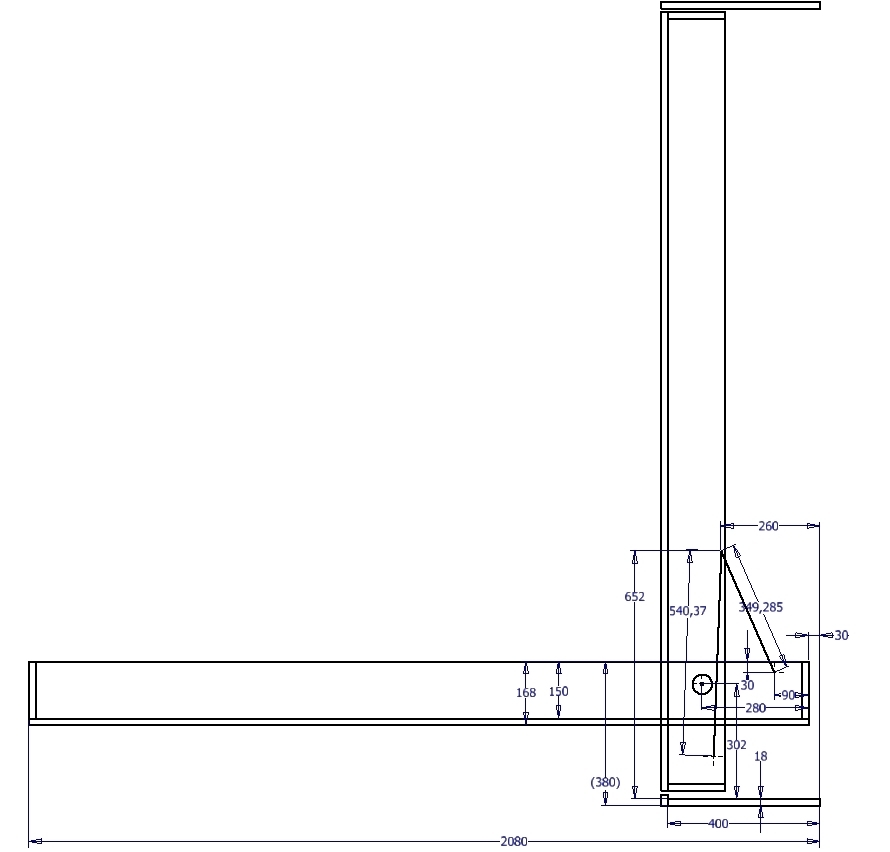

7 и 8. Базовые размеры, а также точки оси вращения и крепления концов газовых пружин. Два отрезка 349 и 540 мм - пружина в сжатом и свободном состоянии, кружок - подшипник на оси вращения кровати.
