Серия «Восстановление данных»

Сколько раз я видел в своих комментах под моими постами утопленных телефонов, что евоные или ихние телефоны пушка-бомба-самолёт-подводнаялодка, топил на дне марианской впадины и ему хоть бы что.
Так делал и мой клиент, пока однажды не случилось это

Рис...............

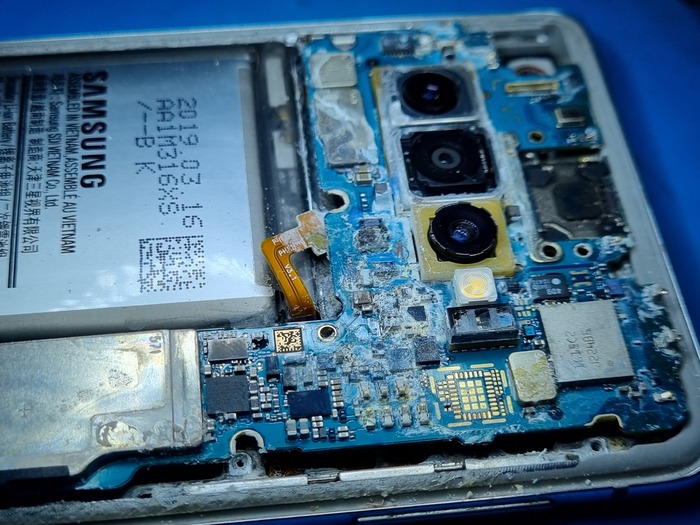

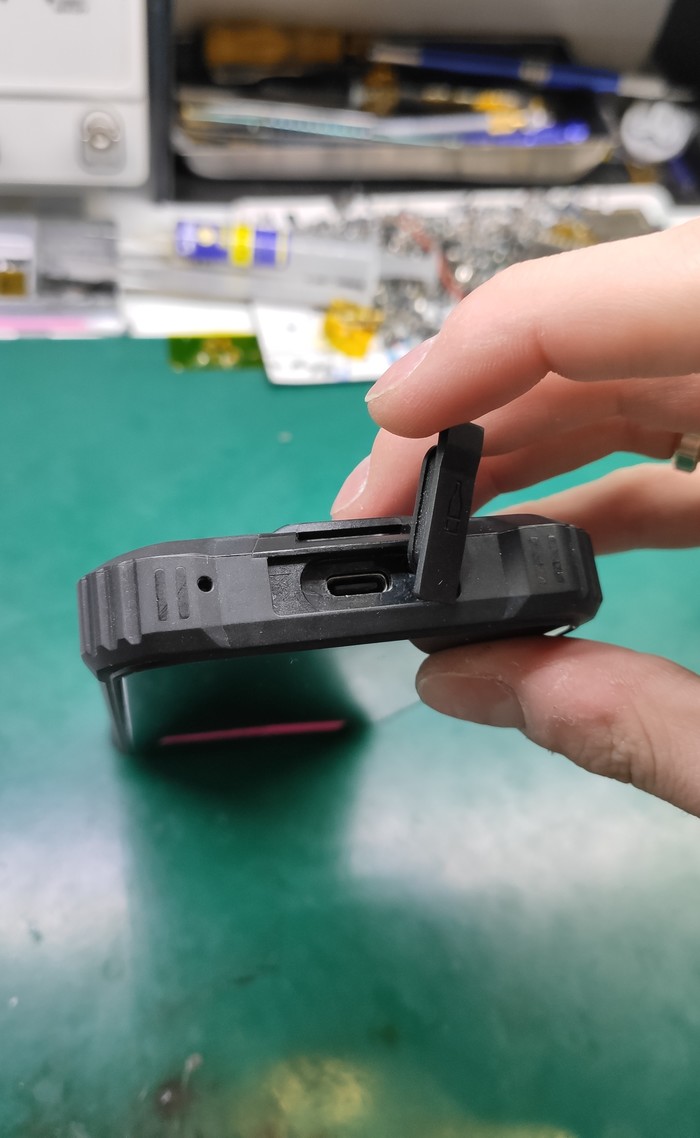

Да это же водоотталкивающий кирпич от Samsung (мой телефон автоматом исправляет слово самсунг и пишет его как положено с большой буквы xd, та же история с iphone, только Samsung игнорит правильное его написание. С чего бы это?))
Вся эта хвалёная влагозащита действует максимум 1 год, потом это лотерея.
Знаю, щас прийдут люди, у которых телефон купается в море уже 80 лет и ему всё равно.
Это ошибка выжившего, не более. Вам просто повезло, а моему клиенту нет)

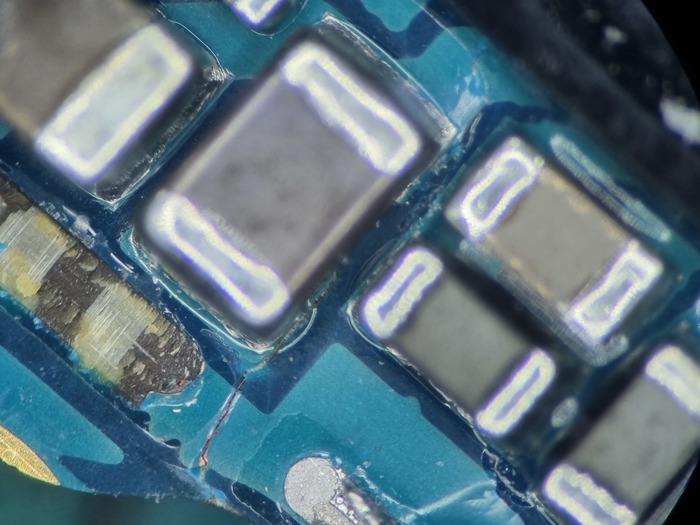

Да тут закисло то 4 конденсатора, можно щёткой со спиртом потереть и будет хорошо) Ага)
Я не стал возиться с гнильём и сразу предложил вариант с переносом необходимого комплекта микросхем на донора для восстановления данных.
Поностью рабочий донор 10к и перенос 10к с доплатой за срочность 5к, ибо банковские ключи из приложения нужно быстро восстановить к началу рабочей недели.
Итак, воскресенье день, никто и нигде почти не работает, а если и работает, то не продуктивно и найти рабочую плату та ещё проблема. Пришлось покупать за дорого с доставкой, поэтому и выходило 10к. Да, можно было сэкономить пару тысяч, но увы - срочность.
Пока ко мне едет плата, я подготовлю комплект микросхем для переноса, в данном случае достаточно процессор и память.

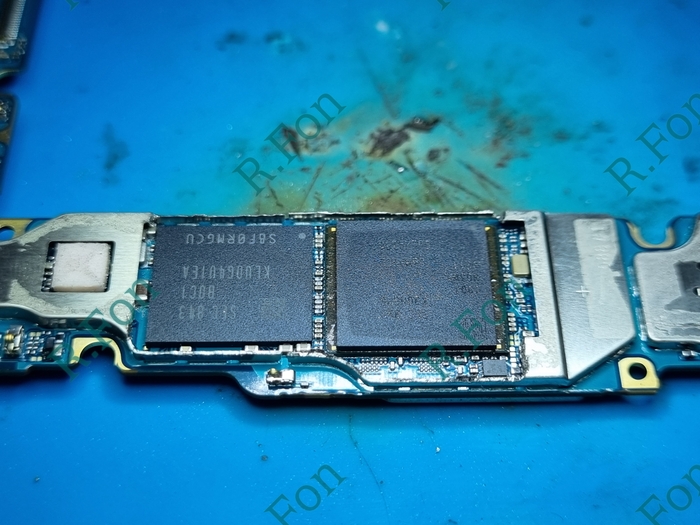

Сначало демонтируется ОЗУ, которая сидит на процессоре

Вот картинка понагляднее xD

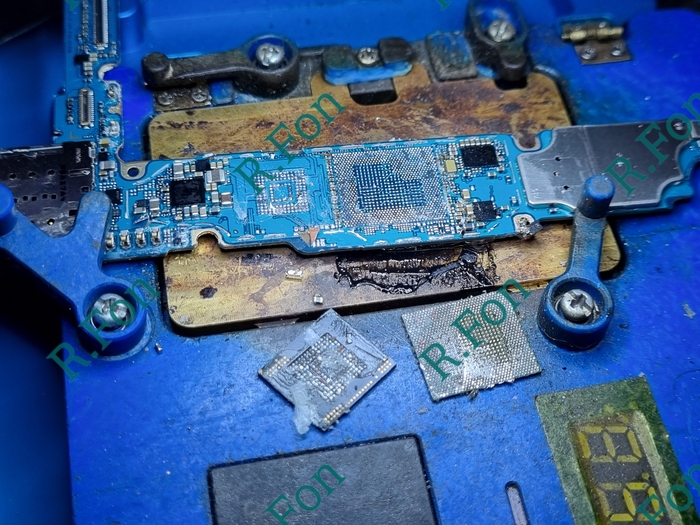

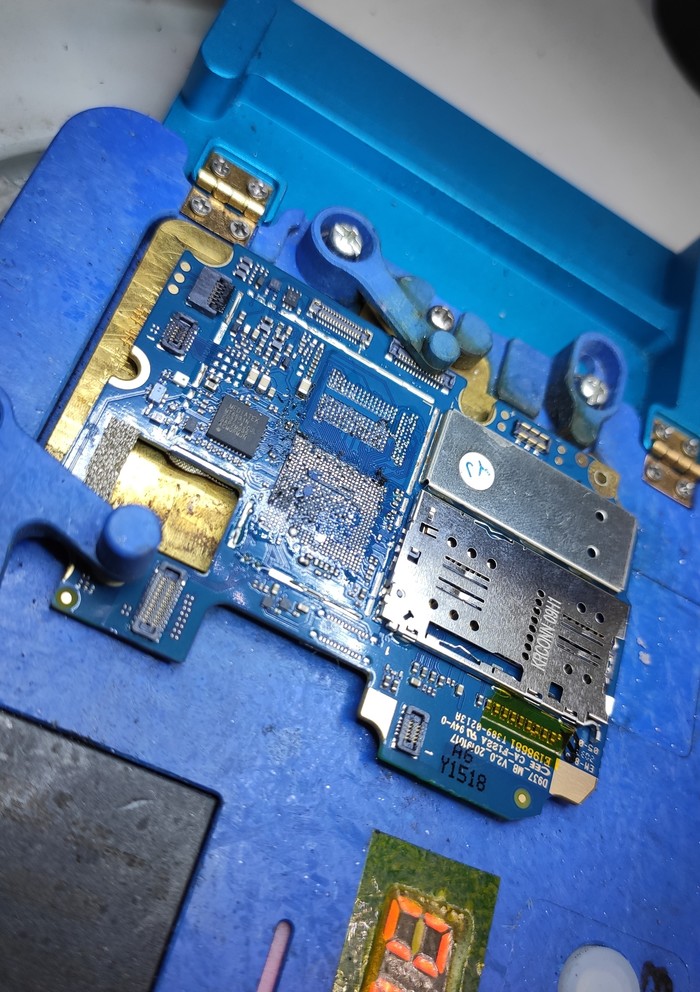

Сразу зачищаю одну сторону процессора от заводского припоя и компаунда.
Во-первых это удобно, а в четвёртых не надо лишний раз греть проц)

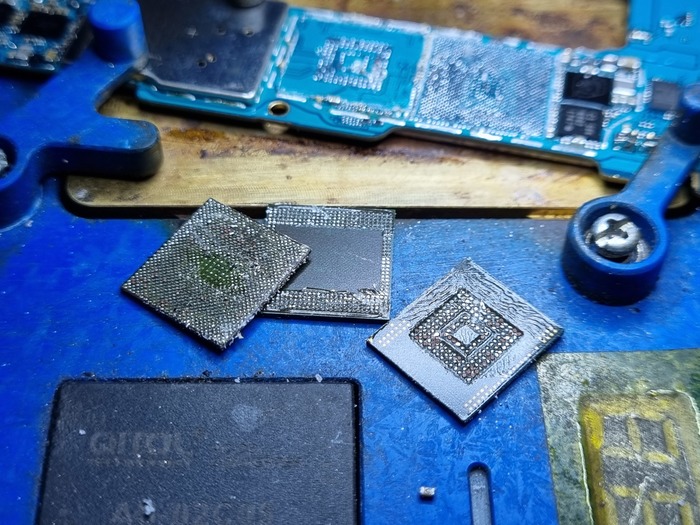

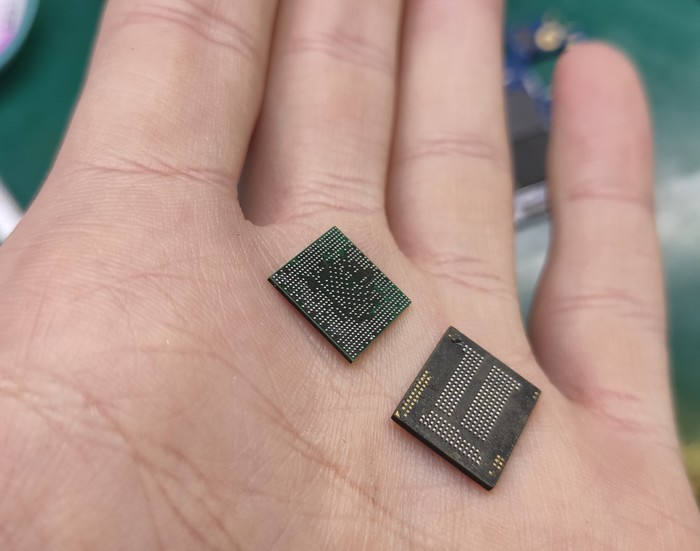

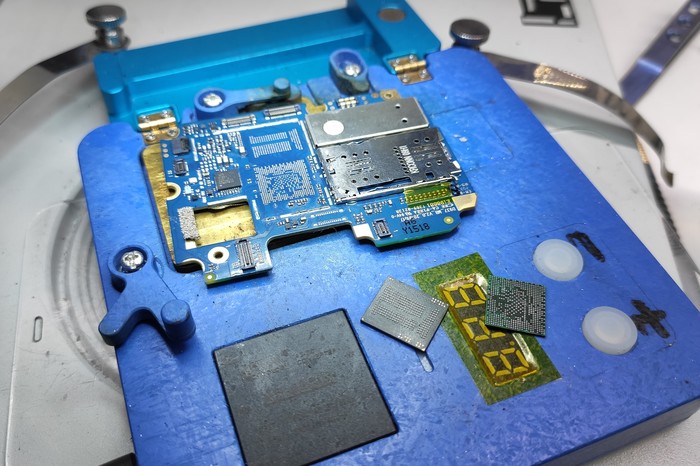

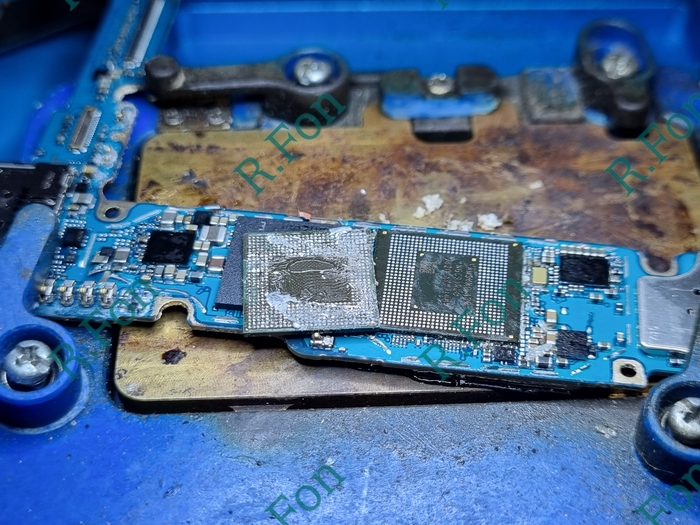

Далее снимаю проц и чип памяти:

Компаунд тут мягкий, не такой как в айфоне 4s. Вот там наверное даже тим кук до сих пор ахуе..вает в шоке, правда при удалении его паяльником воняет как нестиранные бабушкины трусы на костре.
Заметьте, я просто так это сказал. Не нюхал я бабкины трусы. Нет. Нееет!))

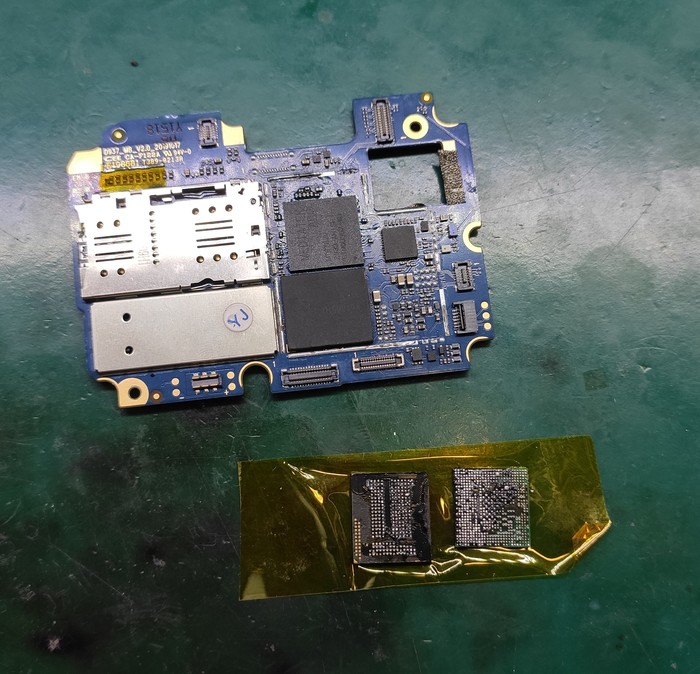

Далее нужно сделать так называемый реболл:

Блистательно

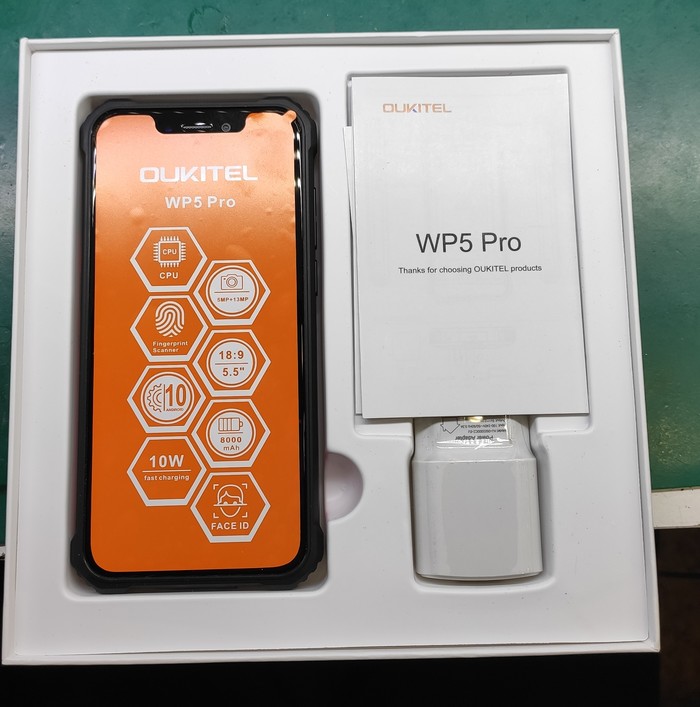

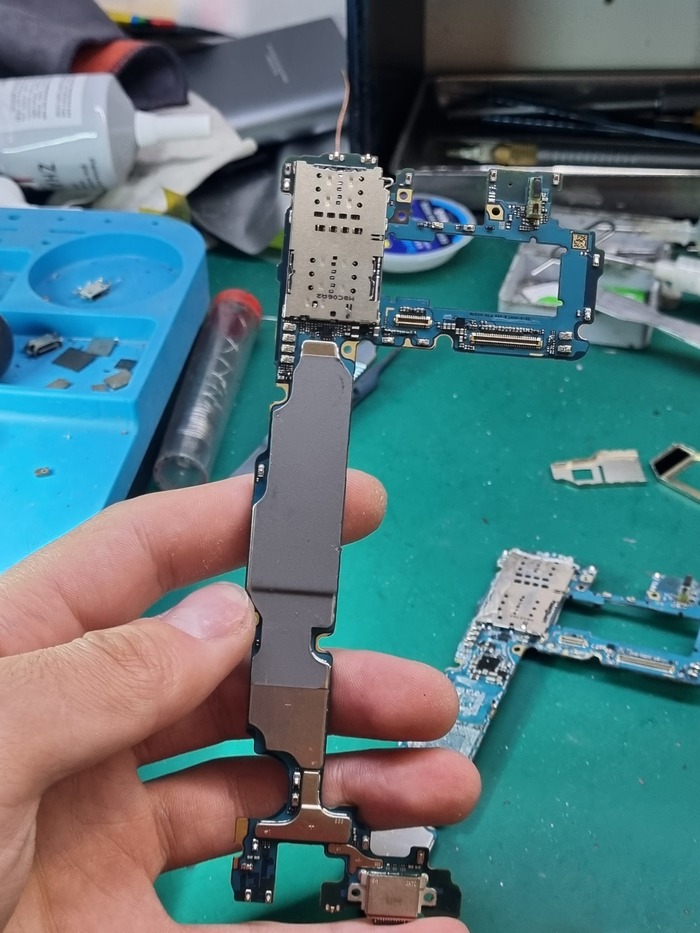

И тут приехал посностью рабочий донор

Хотя я только проверил его на запуск, но возникла с ним проблема, о которой расскажу чуть позже.
Что бы не травмировать плату лишним нагревом, то спиливаю часть защитных экранов

При демонтаже микросхем плату не погнёт и проц должен сесть хорошо.

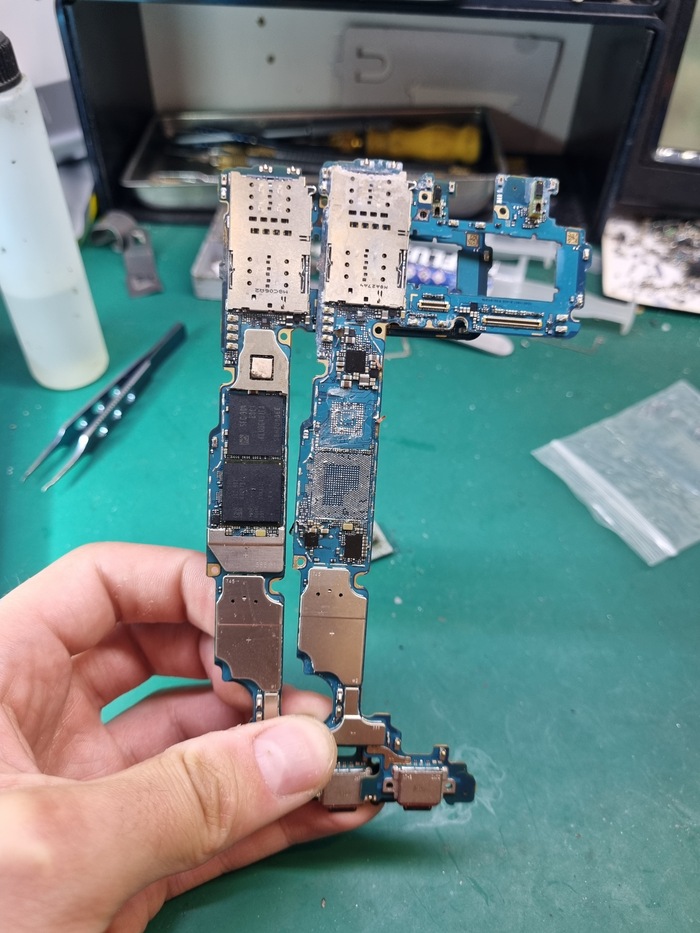

Готовлю донора

И запаиваю микрухи, процесс запайки можно глянуть на видео

Ну или посмотреть просто фотокарточку

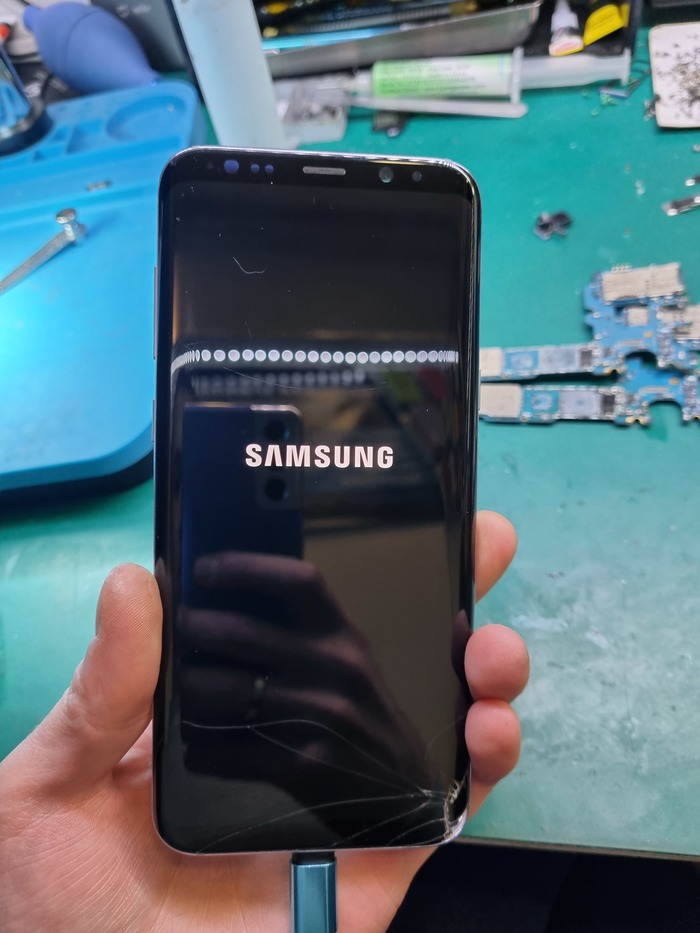

Далее банальный запуск с кнопки

Телефон первый запуск будет тупить и тормозить, так как настраивает микросхемы под свои калибровки (сенсорный хаб, nfc and wifi)

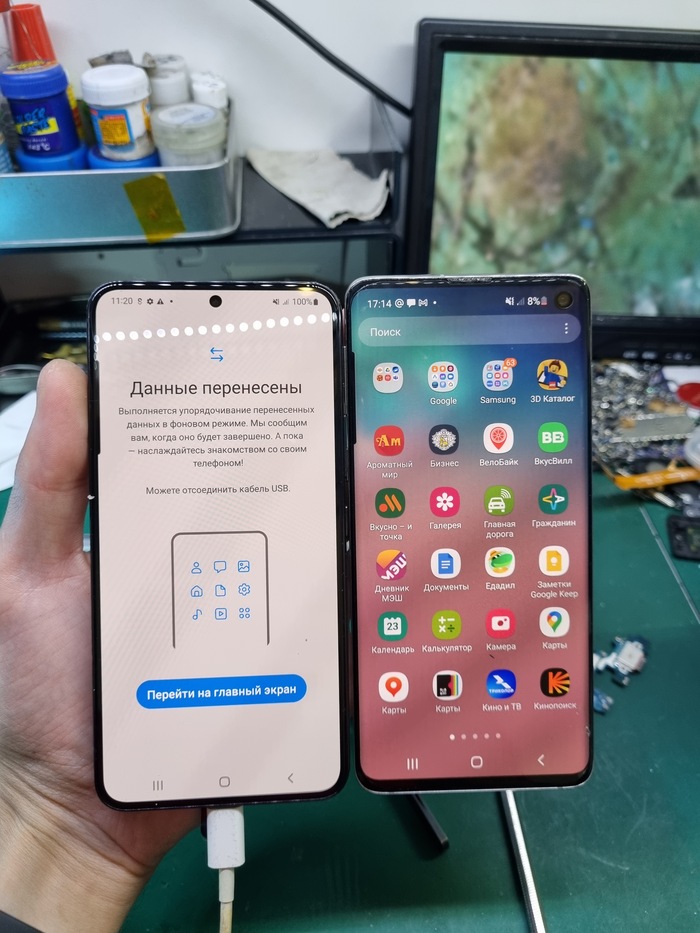

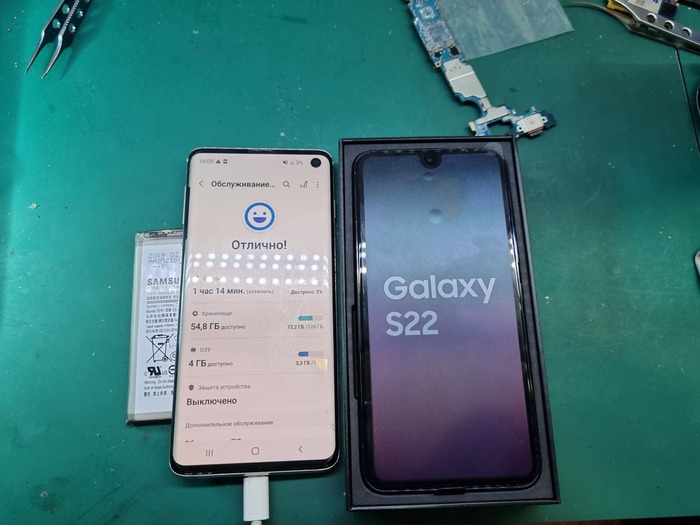

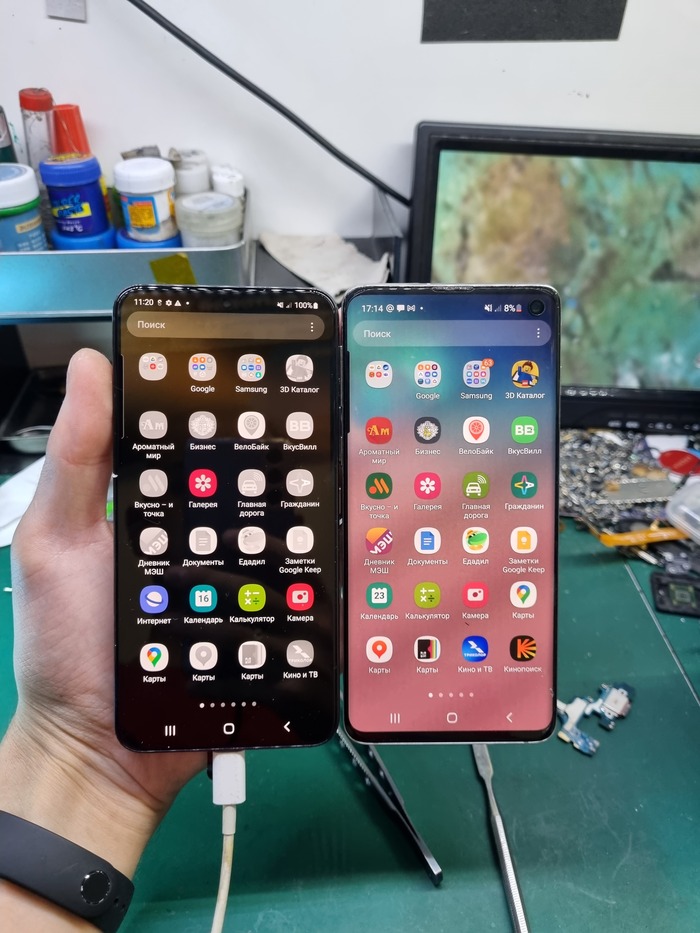

Далее нужно перекинуть данные на другой телефон

За такую авантюру клиент отдал 25 тысяч.
Ах да, на плате есть проблема - нет звуков)
Либо там проц не сел как надо, либо аудиокодек проблемный и нужно заменить. Телефон сейчас у меня в сервисе и я обязательно его доделаю, но основной ремонт с восстановлением и переносом данных выполнен.

Почему же телефон так сгнил?
Клиент его утопил и никуда не стал относить. 2 недели в отпуске ждал и хотел отнести именно ко мне для восстановления, ведь если бы кто то залез в этот телефон и напортачил, то шанс восстановления данных был бы ниже.
Тут, без стороннего вмешательства, 100%.

Задать вопрос по влагозащите Ваших телефонов можно мне в телегу, либо в запрещённую экстремистскую организацию "мета" инсту, а так же на почту, контакты которой можно найти по моему нику в яндексе.

Топите ещё)

Увидимся )))

Именно такое я частенько слышу от клиентов, которым очень важны данные в телефоне, принося из других сэрвисов ихние трупы

Звезданулся красиво, основной удар пришёлся в нижнюю часть телефона и после этого больше не включился.

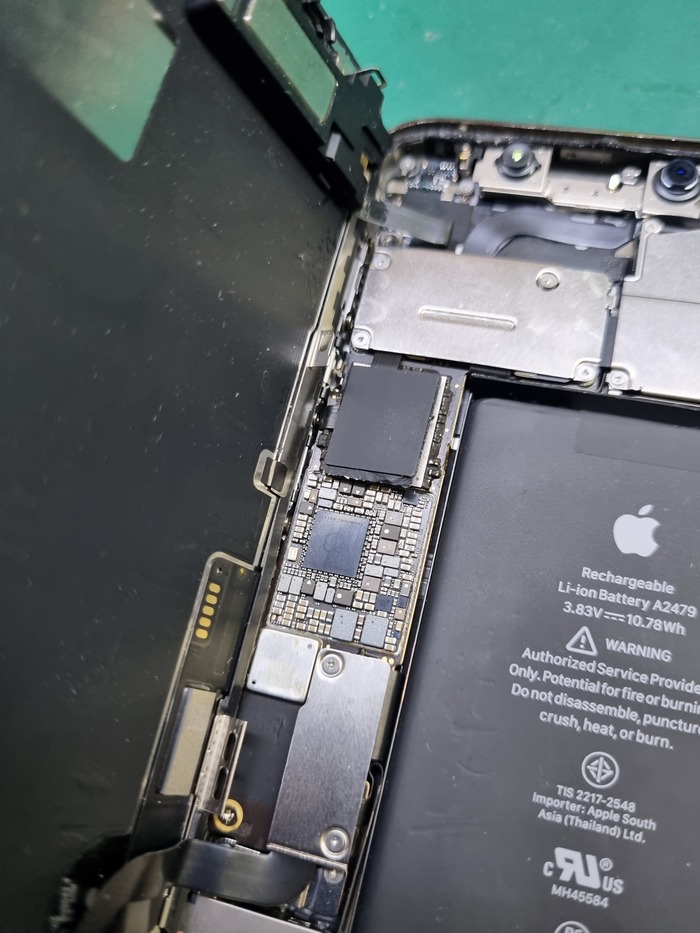

При вскрытии сразу видна "качественная диагностика": "погрели и не запустился - значит замена платы. С этой уже ничего не сделать."
Хм...

На этом месте должен быть защитный экран, а раз его отпаивали, то с огромной вероятностью можно сразу идти и делать реболл процессора.
По первичной диагностике телефон не реагирует на кнопку включения, а за неё в телефоне отвечает интерфейсный контроллер питания. Это тот чёрный квадратик, который Вы видите без защитного экрана. На кнопку включения по замерам не приходит 1.8v, а это значит, что либо отвалился контроллер при пайке, либо процессор, так как он так же отвечает за обмен данными при начальной самодиагностики всех подсистем. Ну либо это отвалилось изначально при ударе, в чём я собсно сомневаюсь. При демонтаже платы из корпуса случилось это

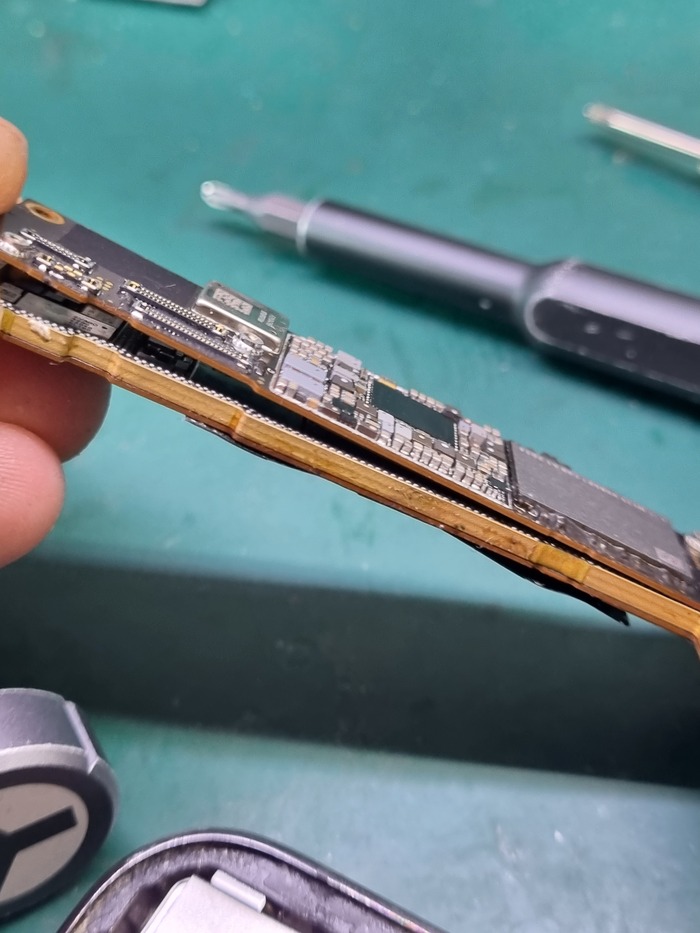

Половинки плат просто не держались, ибо были отбиты при падении.

Все рыжие контакты это пятаки с верхней доски и восстанавливать такое не имеет никакого смысла, а в паре с тем, что плату ещё и прогрели, то проще сразу сделать перенос комплекта процессор-нанд-нфс-арб на украденную у какого то честного гражданина плату.

После успешного переноса комплекта плата запустилась с кнопки и мне сказали, что подключаться к сетям не нужно, так как есть важные переписы. Пароль давать тоже отказались из за слишком конфиденциальных данных, а значит ремонт будет идти вслепую и дальнейшие недоделки с моей стороны, если таковы и будут, оплачиваются повторно и в полном объёме, о чём клиента предупреждаю сразу, ведь проверить исправность того же nfc я не смогу без полноценного доступа к телефону.
Для полноты картины попросили не вставлять симкарту и не подключаться к сетям wifi, но сделать сети для клиента надо, что бы потом схоронить резервную копию в айклауд.

После переноса микросхем на верхней части виден полноценный запуск телефона с кнопки.
Всё. Данные надёжно схоронены.
Остается дело за малым - перенос микросхемы модема и вайфая на другую доску

Основная часть восстановления закончена и осталось только спаять половинки между собой

Далее карточек у меня не было, так как телефон я собрал и его забрали, предварительно проверив все функции, которые я попросил чекнуть.
Не работала только сеть, т.е телефон не видел симкарту и не было imei, а в строке состояния красовалась надпись: нет сети.

Исправить это дело мне не дали, так как срочно требовались данные и телефон забрали, предварительно заплатив мне за восстановление 20 тысяч рублей...

Задать вопрос по немножко сломанным телефонам или планшетам можно мне в...
.
.

.
.
.
.
.
.
Так стоп.
Спустя время телефон принесли на доработку. Попросили привести в полное рабочее состояние, заменить заднее стекло и сделать красивую замену аккумулятора без ошибки и со сбросом текущего состояния.

Согласовав стоимость приступаю сначала к ремонту сети.
На доработку связи я взял совсем немножко денег - 5 тысяч.
Изначально было так

А спустя пару часов получилось так.

Я не буду рассказывать как мне это удалось сделать, так как я потратил 3 дня на поиски проблемы после переноса.
Ситуация массовая и у большинства решения ещё не нашлось, поэтому такую инфу я лучше расскажу на своих курсах по диагностике и пайке материнских плат телефонов/планшетов.
Теперь нужно привести внешний вид в порядок.
Я не использую лазерный срез стекла и делаю всё вручную, предварительно выпотрошив из корпуса всё то, что может пострадать при нагреве

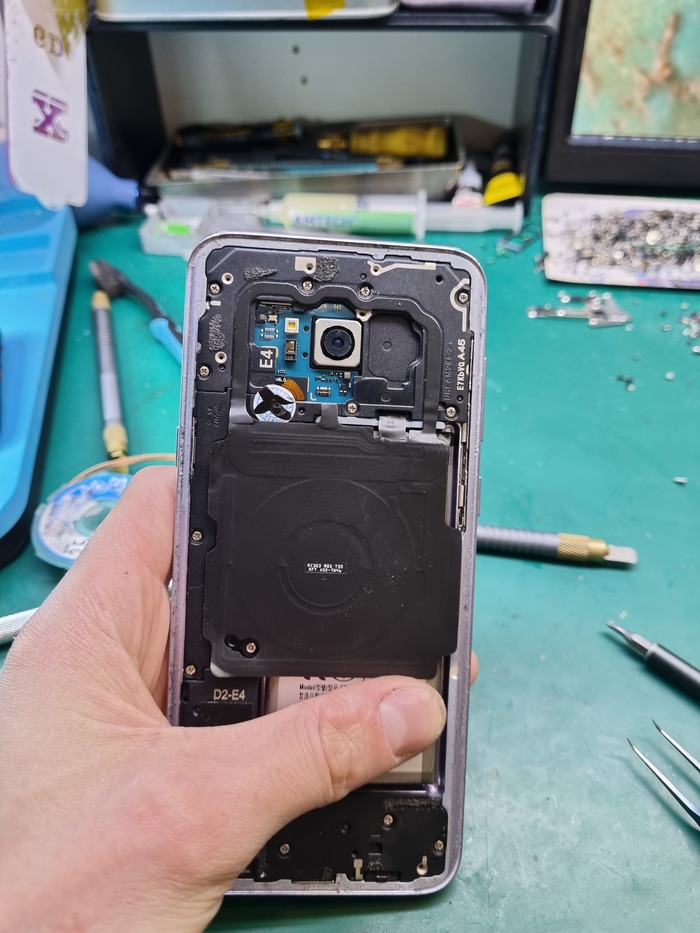

По факту оставляю голое корыто)

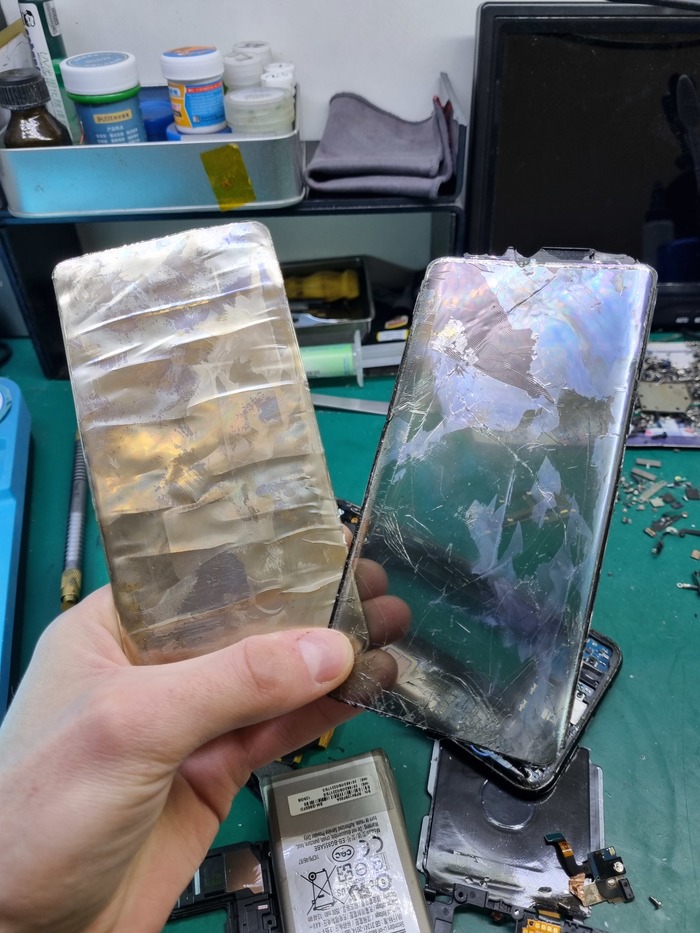

Отделяю стекло

Не волнуйтесь за катушку быстрой зарядки. Я её потом пересобрал как нужно.

Далее аккумулятор.
Как многие знают, заменить просто так красиво акб не получится из за её привязки к процессору, поэтому что бы замена была качественная и без ошибки в настройках нужно перепаять родной контроллер на новую банку

Сбросить циклы и максимальную ёмкость через программатор не получится, так как китайцы ещё не обошли защиту от записи в епром контроллера, а придумали небольшую хитрую плату, которая подменяет исходные данные i2c, позволяя записать в дополнительный чип оригинальные данные с контроллера.

В любом случае необходимо наличие оригинальной защитной платы контроллера аккумулятора.
Сбрасываю цифры и устанавливаю новый аккумулятор в корпус.
Подменная плата находится рядом в том кружке и совсем не мешается

Стоимость замены аккумулятора с сохранением оригинального контроллера и сбросом циклов на данный момент у меня стоит 10к.
Аккумулятор 100% оригинал, снятый с нового телефона и с пробегом всего 2 цикла. Идеальный вариант.

Вот теперь полное восстановление телефона за половину его стоимости, т.е за 43 тысячи рублей с сохранением данных

Это хорошо, что дисплей кино показывает, а то бы ремонт вышел почти в 80% от стоимости нового.

Вот теперь задать вопрос по немножко разбитым телефонам/планшетам можно мне в телеграмм либо в почту по моему нику в яндексе, а так же в полудохлую запрещённую организацию "мета" инсту.

А я пошёл дальше тревожить мёртвых)

Ломайте ещё!

Увидимся!

Добрый. Очень часто слышу от клиентов, что вот сервисы приговорили ихний телефон к окончательной смерти. Кто-то уже при первичном осмотре

говорит что не возьмётся.
Помотавшись по сервисам в Курске клиентка уже потеряла надежду восстановить из этой кучки стекла и алюминия свои данные, пока один из сервисов не порекомендовал меня как последнего, кто в любом случае попытается что то сделать.
Жаль конечно, что в этой сфере все начинают сводить свои ремонты на модульные, ведь заменить дисплей на потоке намного выгоднее возни со схемотехникой и сложной пайкой.
Не суть.
Телефон попал под броневик, похерив не только телефон, но и данные, а как обычно о резервных копиях думают после случившегося)
Первое с чего нужно начинать, это с замеров первичных линий питания. Если на них всё ОК, то подключаю к ПК для проверки.
Телефон находится в аварийном режиме. Это уже говорит о том, что процессор и вторичные линии живы, а значит нужно попробовать прошить без потери данных.

Но вот незадача. Телефон не смог зайти в рекавери. Ещё бы)

Кусочек платы немножко замят.
Мелочи, но тут нужно сразу делать перенос процессора на другую доску.

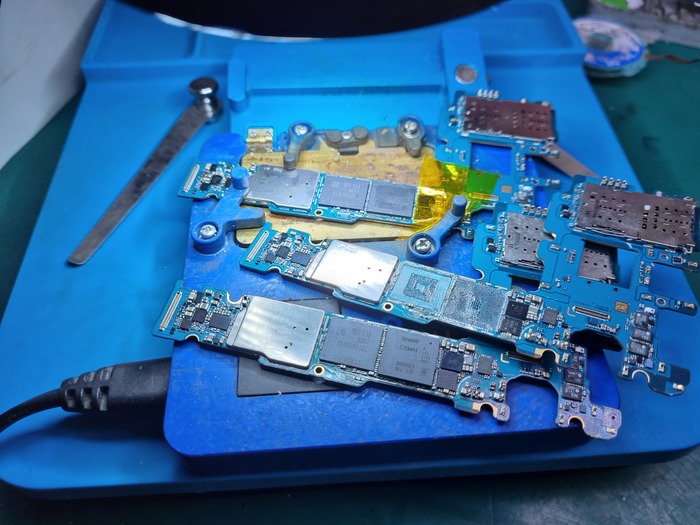

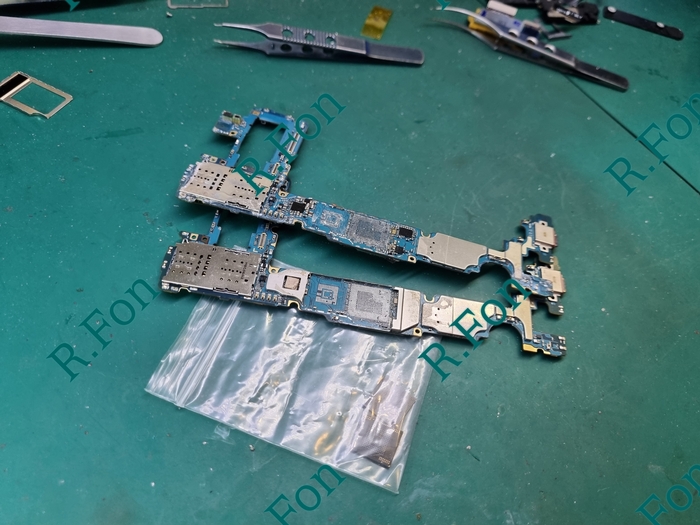

Распаиваю платы

Из фотокарточки видно, что часть рамы отбита, а значит верх уж точно восстанавливать не имеет смысла, да и плату немного погнуло.

Перенос я буду делать на подготовленную на ЧПУ станке плату, купленную законно у китайцев

На некоторые свои фотографии я теперь буду добавлять водяные знаки, так как есть сервисы, которых я спалил за украданием моих карточек, которые использовались в качестве рекламы их работы. Не хочу, что бы мои работы выдавали за работы других людей

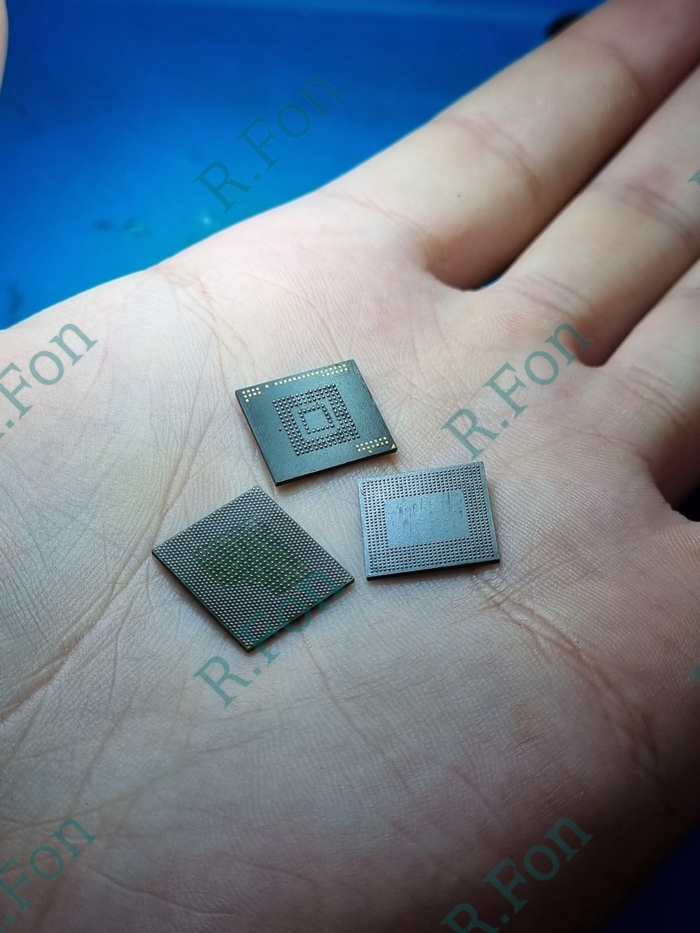

Отпаиваю процессор, arb и чип памяти. Это важный комплект для восстановления данных.

Если хоть одна микросхема неисправна, то данных тут больше никогда не будет, поэтому проверяю то, что доступно для проверки без запайки - чип памяти

Чип определился, спасибо что живой)
Далее на доноре спиливаю чип памяти во избежании перегрева остальных компонентов.
Дополнительно выпиливаю защитный экран для доступа к запайке arb.

Основная причина незапуска телефона - обрыв линии тактовой частоты обмена информации между процессором и интерфейсным контроллером 24mhz

Именно по этой причине контроллер не запускал часть напряжений для запуска телефона, так как не мог получать команды от процессора. Нет, не так. Он получал информацию, но обработать не смог, так как без задания тактовой частоты передачи это просто набор непонятных для микросхемы сигналов.
По такому же принципу работают шины i2c.
Это нужно немедленно восстановить.
Шаг контактов на процессоре 0.2 мм, а ширина дорожки менее 0.08мм, так как моя серебрянная летающая линия немного больше и судя по этикетке 0.008мм. Но думаю, что это брехня и там 0.08мм.
Не суть. Далее фотокарточки с восьмикратным приближением.
Делаю маленький шарик припоя на оторванном пятачке

И делаю дорожку

Вот масштаб с приближением х8 и х3 на телефоне.

Из паяльной пасты формирую шарик припоя и с помощью фена отдельно его припаиваю.

Такое же повторяю с порванной дорожкой на передачу изображения

Всё делается без паяльника и только с помощью фена для удобного и точного позиционирования.
Далее запайка всего комплекта

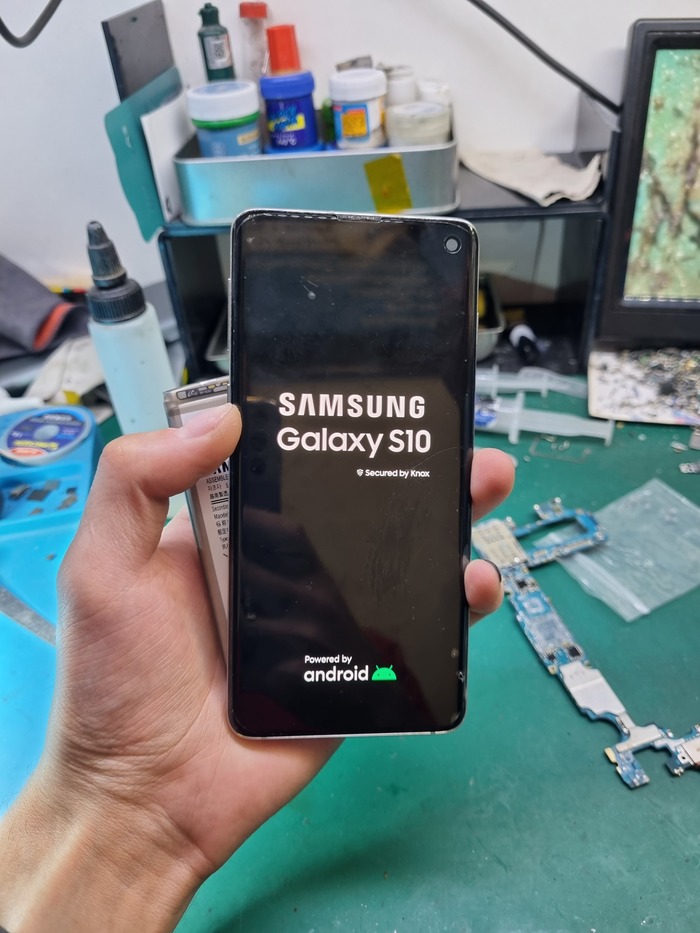

И пробный запуск с кнопки. Требуется только нижний шлейф с вибро, что бы телефон не перезагружался и не тормозил.

Отлично. Данные будут восстановлены.
Стоимость такого ремонта 20 тысяч рублей.
А говорили что всё...
По сути далее не имеет смысла в восстановлении, ведь телефон был уничтожен полностью, но клиентка поинтересовалась полным восстановлением и ценник её устроил, поэтому продолжаю ремонт.
Спаиваю рамы между собой для восстановления сотовых сетей/nfc и wifi.
Добавляю подушечки и термоинтерфейс.

Далее готовлю корпус в сборе и оригинальный дисплей

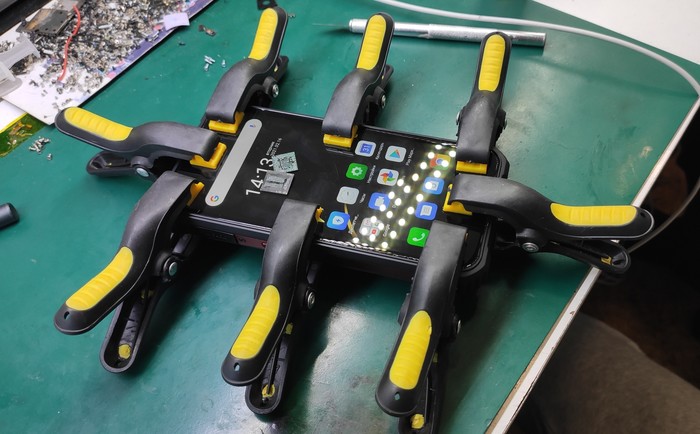

Делаю проклейку

И окончательно собираю полностью рабочее устройство

Остальное в мусорку

По сути в телефоне было заменено всё:
1. Верх платы
2. Оригинальный дисплей в идеале.
3. Корпус в идеале
4. Все шлейфа
5. Сим коннектор
6. Основные камеры.
7. Катушка беспроводной зарядки.
Из родного остались низ платы, аккумулятор и датчики face id.
Общая стоимость полноценного восстановления телефона с данными 52 тысячи рублей.
По сути новый телефон, но с данными клиента.
Целесообразность восстановления решает сам клиент. Я всего лишь исполнитель.
В любом случае я даю гарантию на этот ремонт и вот недавно, спустя пару недель, отказала сеть...
А так как я обещал полное восстановление телефона, то сеть буду делать в рамках своих гарантийных обязательствах.
Просто перекину ещё нижнюю часть платы.
Пост наверное делать не буду, так как там всё будет банально и скучно.

Задать вопрос по напрочь уничтоженным телефонам можно мне в телеграмм, либо в запрещённую инсту. Так же есть электрическая почта, контакты которой можно найти по моему нику в яндексе.
Ну либо тут по призыву @R.Fon.

Увидимся)

Добрый.
На данный момент есть много вариантов поломки техники. Один из самых распространённых - чуток упал или переехали гужевым транспортом)
Обычно телефоны приносят в намного лучшем виде, чем это:

Разворачиваю кусок

Ну что тут сказать. Бывает)
Вот только как обычно о бекапе фотокарточек вспоминают уже после того, как это произошло.
"Эмм, у меня тут шлейфик немного отошёл, можно подклеить?" XD

Конешн чё, щас наномолекулярную циркулярку возьму да и сделаю. Делов то)

Шутки шутками, а данные вернуть надо. Плата на вид целая, только есть небольшая трещина

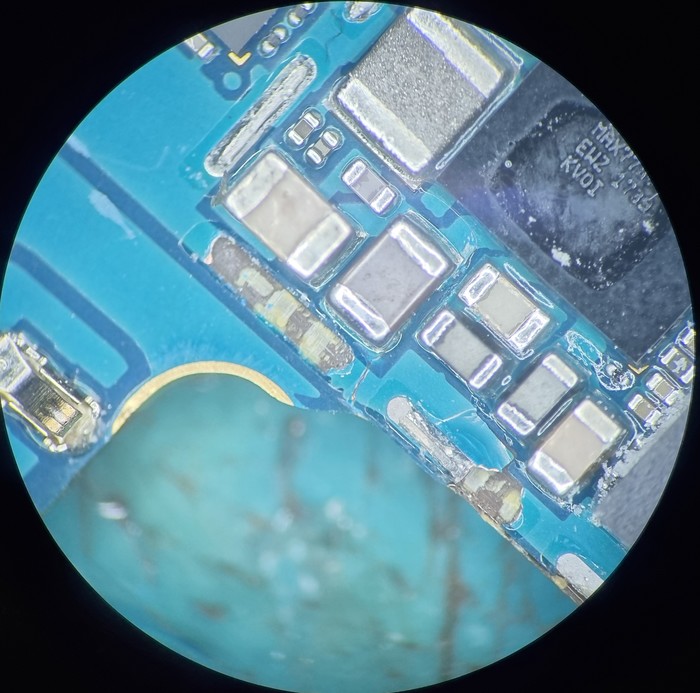

Вот тут поближе

Она уходит под контроллер питания и восстанавливать 9 слоёв платы такое себе занятие.
Процессорная часть не погнулась и осталась жива, а значит для восстановления данных тут надо всего 2 чипа, процессор и память, ведь данные шифрованы и потеря хотя бы одного из двух чипов будет фатальна. Данные тут можно извлечь исключительно после полноценного запуска телефона, а для этого что нужно?
Правильно. Донор)

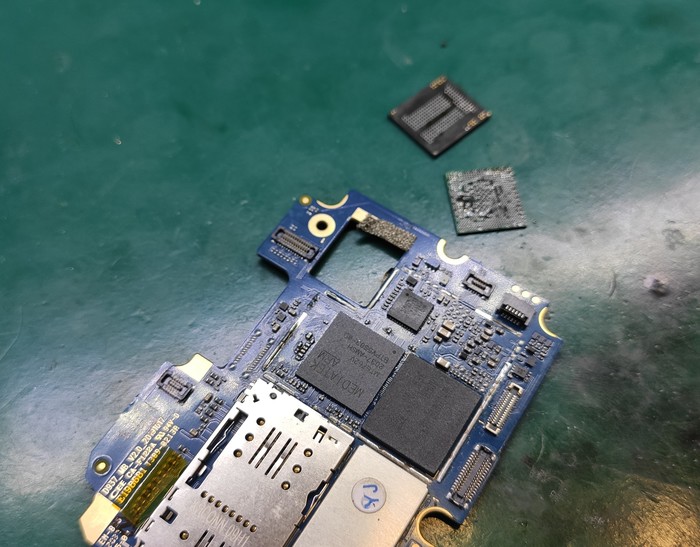

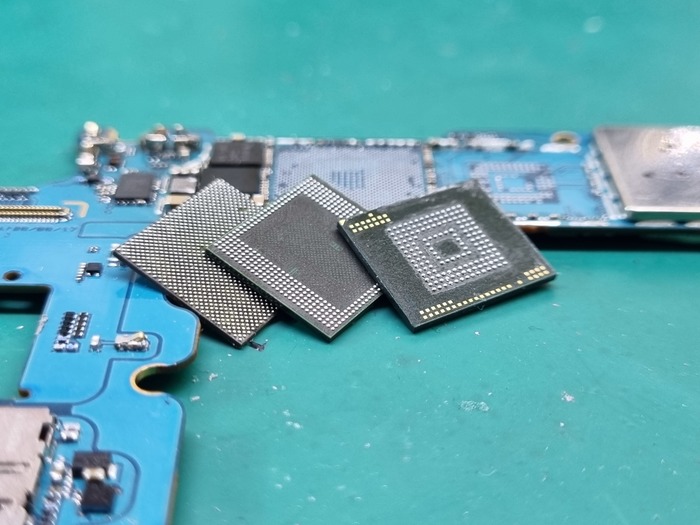

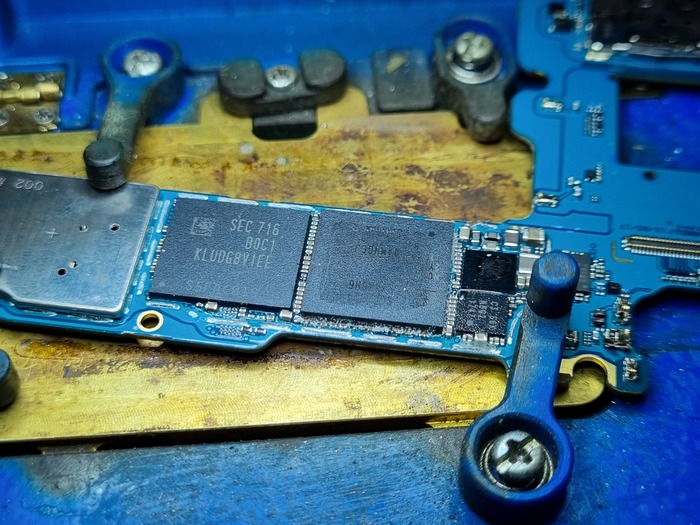

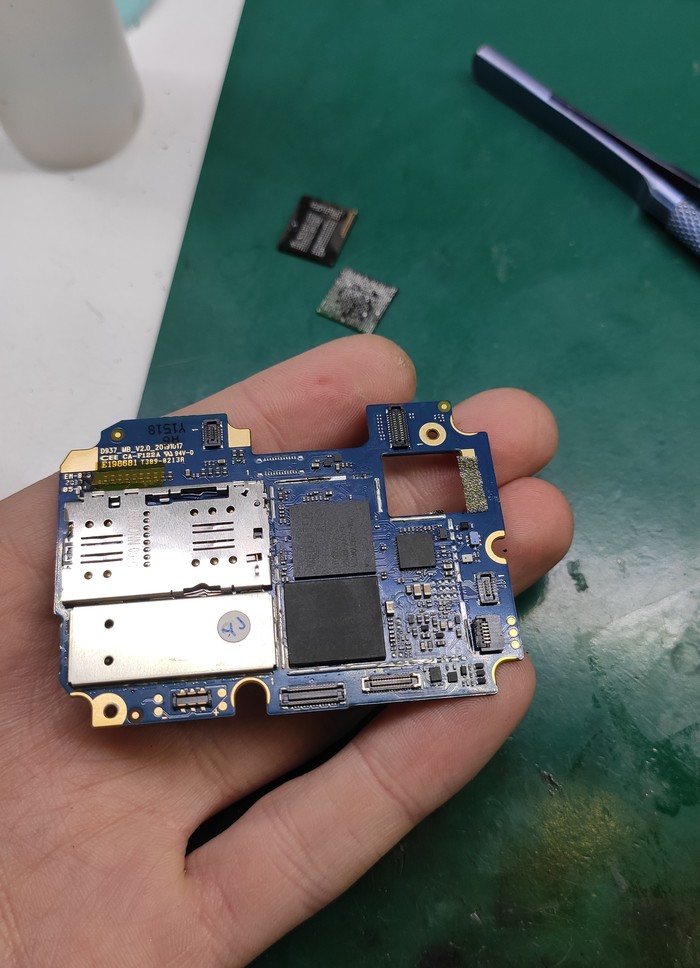

Для начала я снимаю 3 чипа: процессор, оперативку и чип памяти

Вот так это выглядит в неподготовленном виде

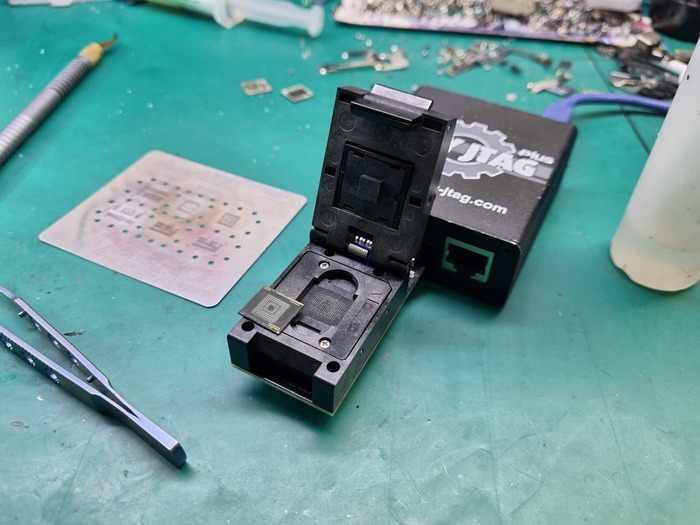

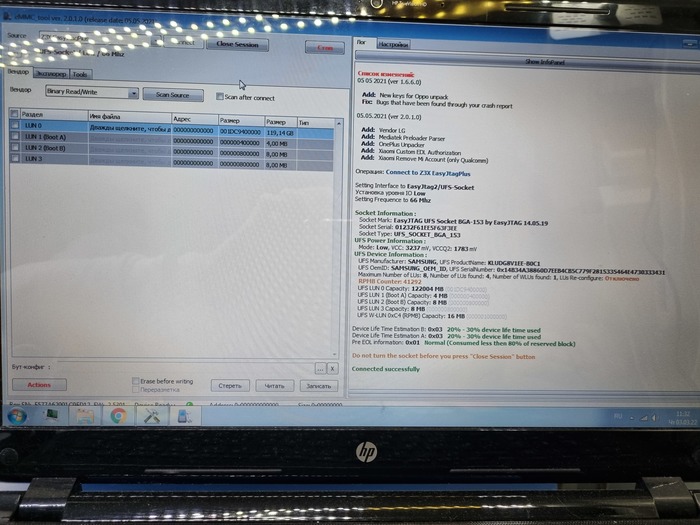

В первую очередь я проверяю чип памяти, так как его легко детектить через программатор

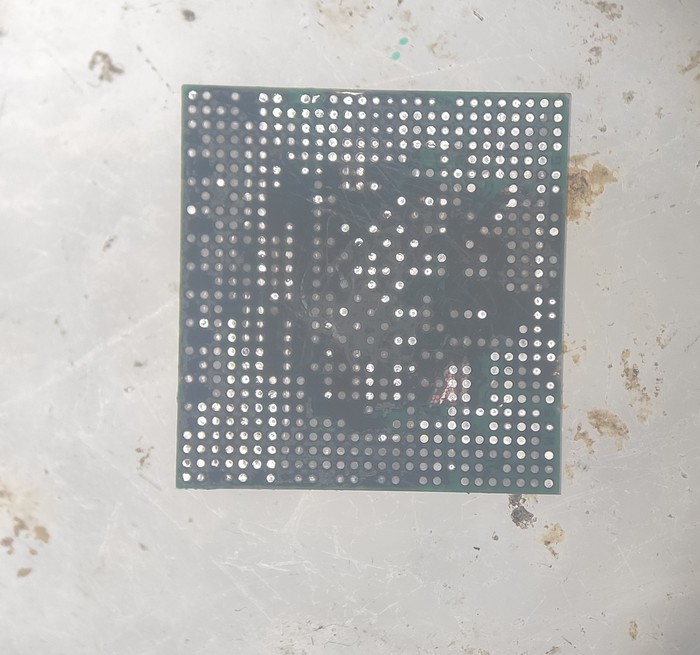

Живчик. Значит начинаю подготовку к ошариванию остальных чипов: проц и озу.

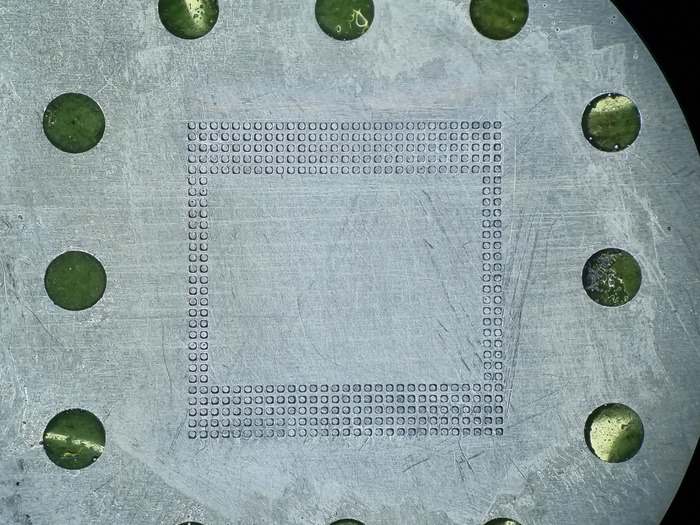

Шарики я всегда подрезаю скальпелем, что бы они были максимально одинаковые между собой.
Спустя полтора часа вышло это

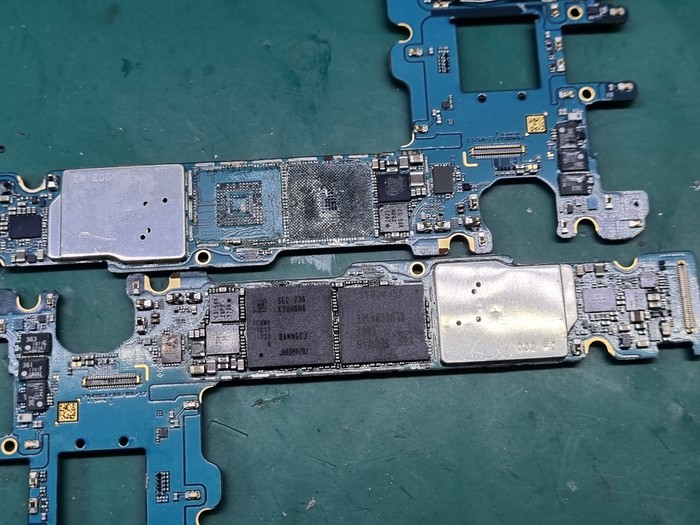

На заднем фоне уже подготовленная плата донор для пересадки.
Запаиваю проц и память разом, а на проц потом сверху ещё и оперативу

Вот такая красота получилась. На эту плату уже делалась пересадка, но там проц оказался умерший, поэтому долго возиться с зачисткой компаунда и припоя не потребовалось.

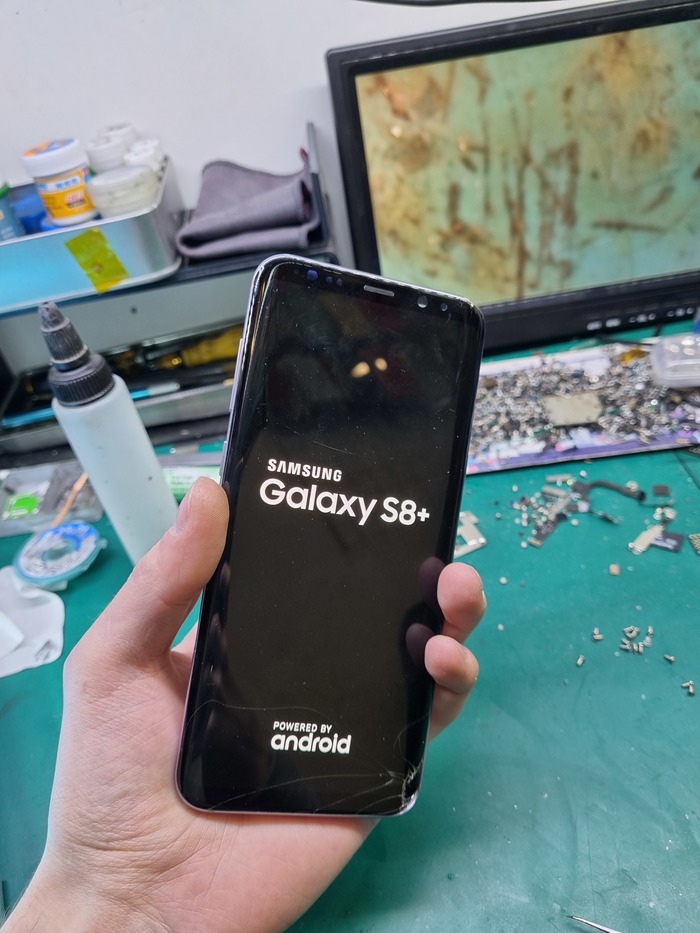

Беру проверочный корпус и включаю с кнопки.

Правда он картинку показал и дальше дело не двинулось...
Тупо висел на заставке. Печально, но осознавая тот факт, что на эту плату я переносил пару раз процессоры, то есть вероятность, что она неисправна, а значит для уверенности переделываю работу на другую доску, которая запускается, но перезагружается, там явный отвал процессора.

Заново подготавливаю плату и чипы и сажаю на новую плату

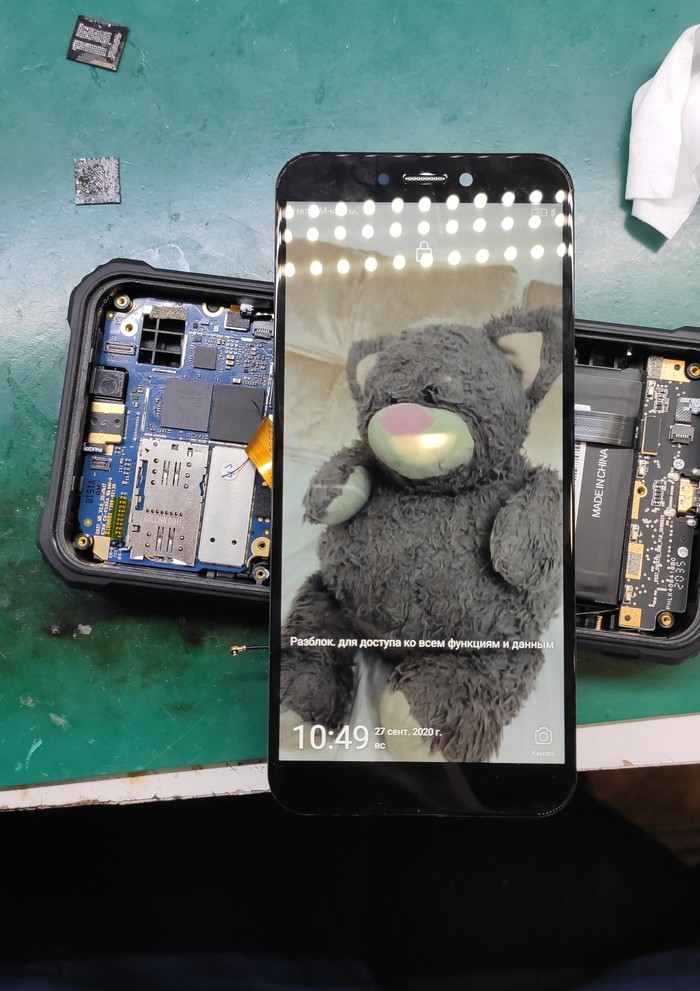

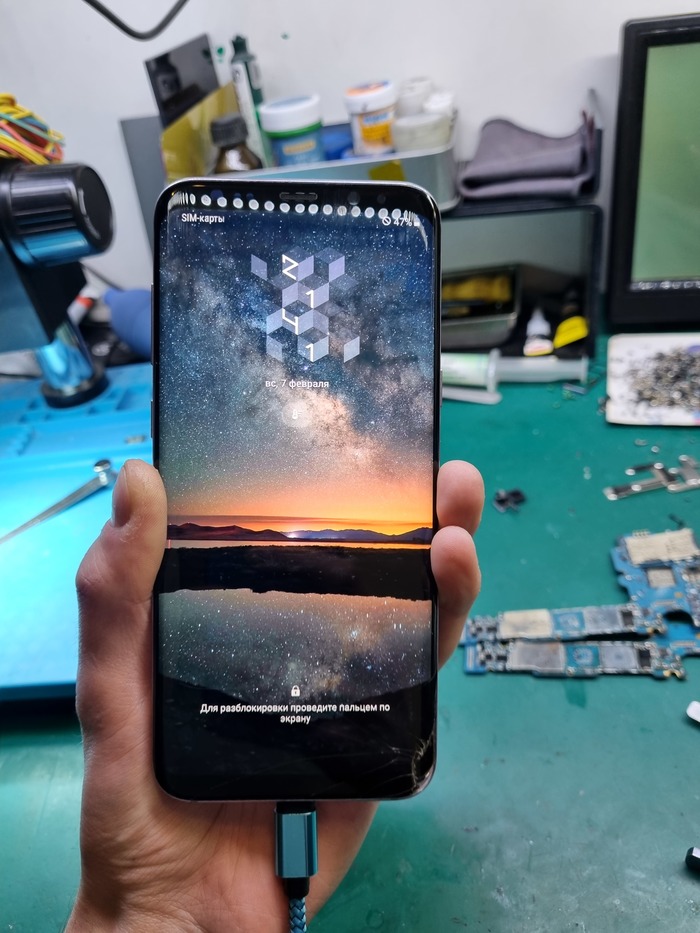

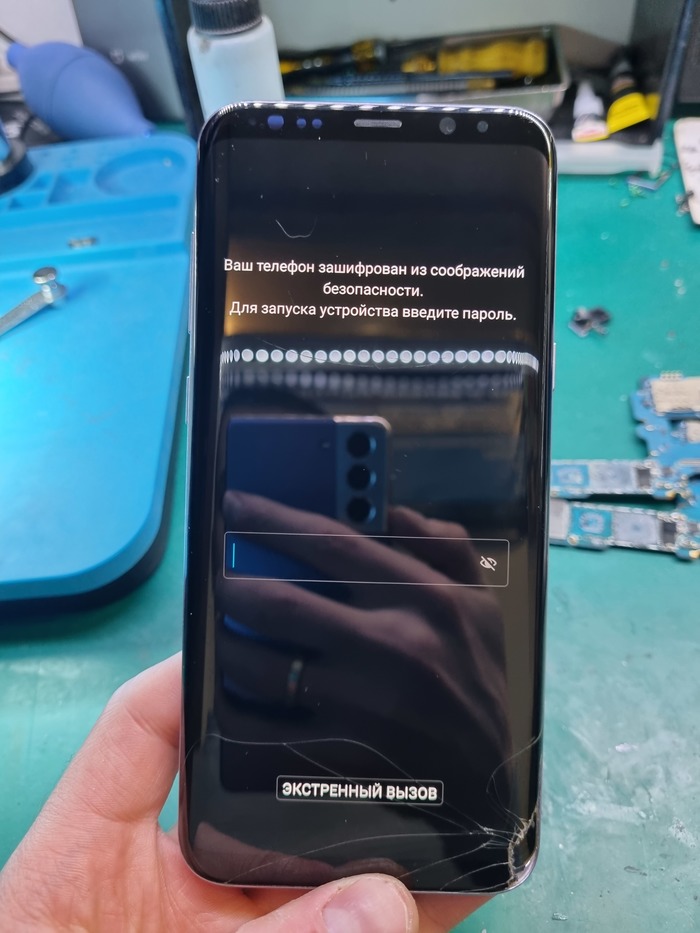

Во) Дело пошло. Проц начал свой запуск, правда дело дошло только до этого:

Пароль тут не подобрать, такое случается, когда просто читаешь чип на программаторе. Достаточно перезагрузить телефон с кнопки и вот

Данные схоронены, правда клиент не захотел давать пароль, что бы я скинул данные на комп, а потом на флешку.
Предложил вариант с доплатой за б.у разбитый дисплей в сборе с корпусом и новым акб за ещё 5 тысяч.

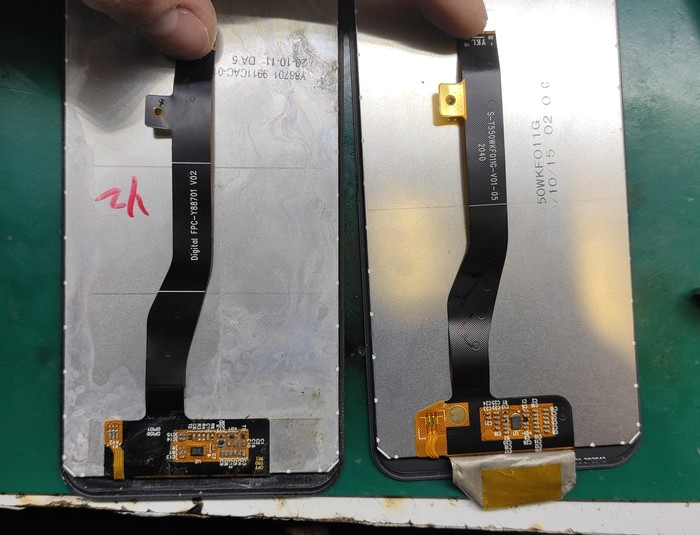

Копейки да, дисплей можно переклеить и установить за дорого, так как на нем даже нет остаточного изображения, но увы, переклейкой я не занимаюсь по ряду причин и одно из них, например, недолговечность работы

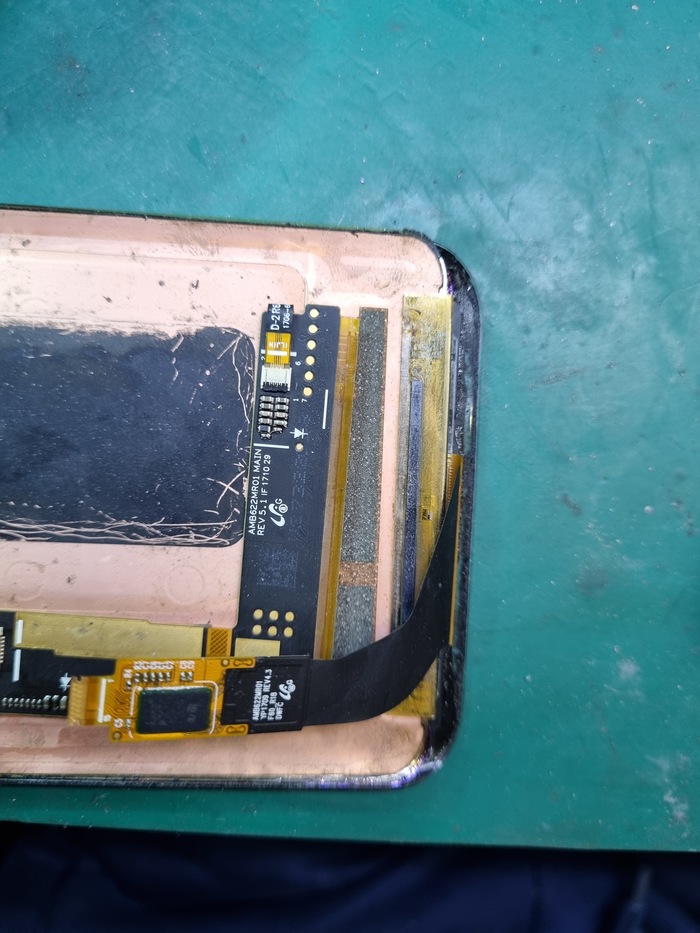

Это была переклейка, которая отслужила полгода и расклеился шлейф матрицы. Зря выкинутые денежки.

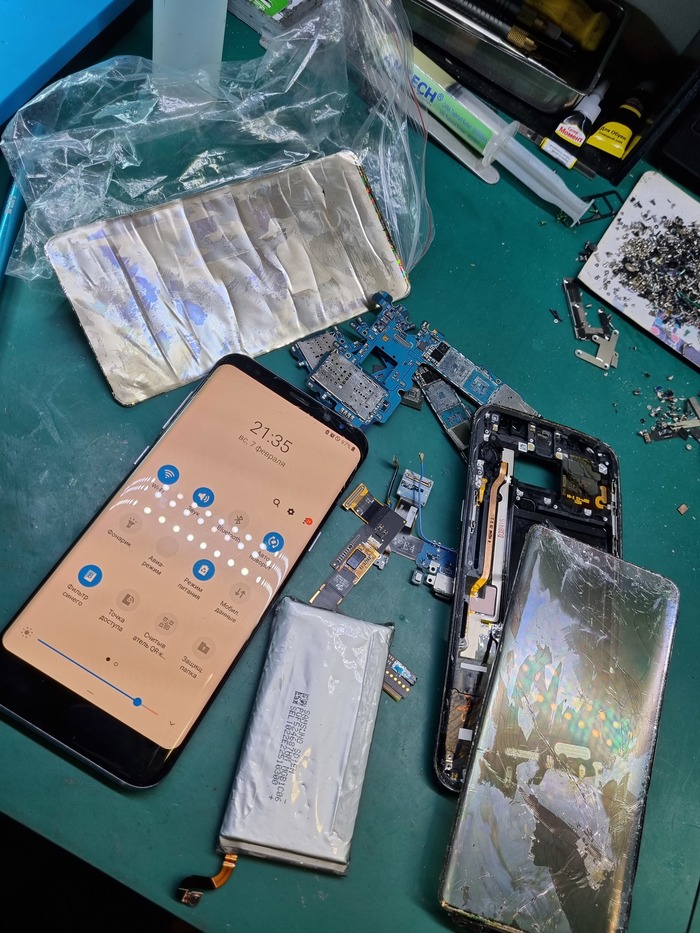

Собираю плату в корпус из того, что было. Битое, б.у и новое. Всё в куче

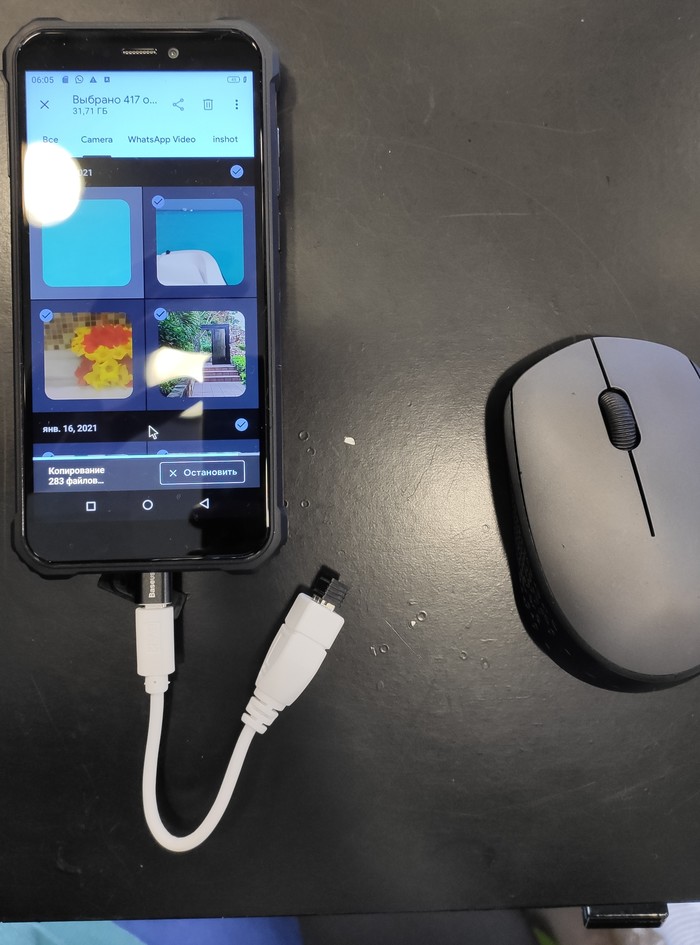

И выдаю телефон с данными

Я не знаю, всё ли в нём работает, так как для проверки нужен пароль, который не дали, поэтому отдаю так как есть. Надёжный ли это ремонт?
Нужен исключительно для восстановления данных, так как развалиться это может в любой момент.
Гарантий естественно тоже не даю.
Общая стоимость восстановления из куска металла и пластика до состояния рабочего телефона - 20 тысяч.
А сколько Вы готовы заплатить за Ваши ценные данные?
Без "у меня их нет или у меня в всё в облаках".

Задать вопрос по восстановлению данных с Ваших погибших устройств можно в инсту, телегу или на почту электронную, контакты которой можно найти по моему нику в гугле.

Увидимся )
