Однажды я углядел в обзорах клавиатуру ErgoDox, и уж так она мне понравилась, что захотел я собрать себе такую же. Но беспроводную.

За основу был взят вот этот билд с гитхаба https://github.com/kevinfrei/ErgoBlue

2x Adafruit Feather nRF52 Bluefruit

80 шт. Gateron Brown Switches - заказано с Aliexpress

80 шт.диодов

2x Li-Pol Batteries - в моем случае - на 500mAh

Из оригинального проекта Ergodox была взята раскладка для резки на станке с ЧПУ.

Тут я сразу скажу - я лоханулся, решив ничего не менять, ибо оригинальный проект:

* Не имеет функциональных клавиш, которыми я активно пользуюсь

* Расчитан под оригинальный проводной вариант со сборкой на плате, который получается компактней в сборке, и не расчитан на наличие батареи.

За небольшую деньгу (порядка 2 килорублей) через некоторое время у меня была появилась пачка нарезанных алюминиевых элементов толщиной 1,5 мм.:

А дальше понеслась сборка.

Вставляем клавиши (собранная из алюминиевого профиля рамка на саморезах - дитя первой попытки собрать станину самостоятельно):

На каждый свитч (клавишу) напаиваем диод и всю эту конструкцию распаиваем в "матрицу". Вот тут есть объяснение о том, как это работает: http://pcbheaven.com/wikipages/How_Key_Matrices_Works/

Обе половинки в распайке:

Одна из половинок с контроллером:

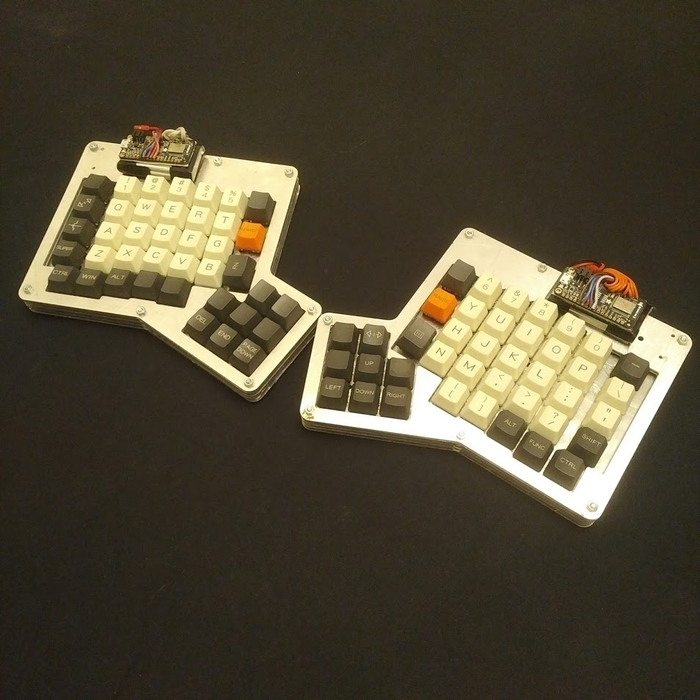

После сборки "бутерброда" из алюминиевых слоев станины методом "пластина-гайка-пластина-гайка..." финальный результат:

Все еще не решил проблему с прошивкой, поэтому изредка она "виснет" при переключении режима. Все это решается перелопачиванием прошивки, но я пока до этого не добрался.

По эргономике могу сказать только, что в общем и целом такая клавиатура требует преодоления некоторого "порога вхождения", но когда привыкаешь, руки и правда устают несколько меньше.

Будем честны, сейчас она пылится у меня на стеллаже в качестве "артобъекта", ибо доделать ее прошивку и по-человечески установить контроллер и батареи у меня все никак не доходят руки, а что дома, что на работе я обхожусь просто приличными механическими клавиатурами (Das Keyboard 4, несмотря на некоторую завышенность цены, просто офигненный).

Зачем все это? Во-первых, потому что могу. Во-вторых - она отлично смотрится на карманах тактического килта. =)

Несколько лет назад знакомая отдала мне убитый Martinez FAW серии. У инструмента был расколот гриф, на задней и передней дэке были вмятины (не трещины, ибо инструменты такого уровня делают из ламината). Т.к. инструмент достался мне даром, я решил поэкспериментировать:
С помощью струбцинки, эпоксидки и такой-то матери инструмент был склеен и даже строил. Далее был сошкурен лак с корпуса.

Копиркой переносим на корпус рисунок:

Обводим контур черным акрилом:

Начинаем закрашивать:

Полностью законченный рисунок:

Морилкой оттеняем рисунок:

Немножко пафоса с эффектами:

Инструмент был покрыт лаком яхтным, т.к. возиться с шеллаком было лень.

Передняя дэка тоже была раскрашена, но там я набивал руку:

У знакомого заказывал латунную накладку, посадил её на мелкие саморезы, на грани грифа вместо точек - медные заклепки.

... Потом, через пару лет, конечно же я уронил её с лестницы и опять же - с помощью эпоксидки собирал гитару практически по частям, но это уже совсем другая история.
