Не завершенный ремонт фотоаппарата Fujifilm X-T20

Попал однажды, ко мне в руки сей девайс. С описанием что нет включения, и были внутри обнаружены окислы. Я решил взглянуть, что же внутри происходит. Как он попал ко мне в руки, я произвёл разборку, и реально, были обнаружены следы воздействия влаги. Но помимо этого, были обнаружены следы супер клея. Был обнаружен, приклееный шлейф глазка в разъёме его подключения. И это меня удивило, не у-что люди хотели так его починить. Но дело не в этом, первое что мне нужно было сделать, избавится от коррозии, И остановить её.

Обнаружены были окисления в отсеке аккумулятора

На качельке включения, и программаторе конфигурации режима.

На системной плате, DC/DC преобразователя.

Отвалившийся проводок, от отсека батареи

Отсек для подключения вспышки так же был в окислениях

Так же был обнаружен повреждённый шлейф дисплея, надломленный, видимо фотоаппарат неоднократно ремонтировался.

По завершению чистки, восстановления цепей отсека батареи, и шлейфа дисплея. Фотоаппарат включился, и даже показывал силуэт (по причине отсутствия объектива, больше ничего увидеть не мог)
Но глазок не работал, не удивительно, ведь шлейф был всего лишь вклеен в разъём.
Созвонившись с хозяином фотоаппарата, я выяснил, что фотоаппарат достался в таком виде, и нужно что бы глазок работал, но денег на ремонт нет. Решил я рискнуть, и выдернуть шлейф глазка, но не вышло. Растворил я клей и спустя некоторое время мучений, вычистил разрушенный разъём. Подключил с риском, и нервами. Вроде запустился фотоаппарат, некоторое время поработал, посмотрел в глазок, кроме подсветки, ничего.
Отключил глазок, снял разъём от греха подальше. И в конце концов, собрал фотоаппарат, и попробовал его без объектива, и тут началось самое ужасное. Фотоаппарат перестал себя вести адекватно, иногда не до конца запускаться, перезапускаться, а когда я включил и смотрел на засвеченную матрицу (Белый экран объектива) фотоаппарат вырубился и перестал включаться.

Я огорчился, ведь до этого он работал.
Начиная изучать проблему, столкнулся с декодером, который по началу просаживал линию питания у DC/DC

TPS65251 снял дроссель, подал нужное напряжение, без фанатизма. И обнаружил тот самый декодер U76394

U76394 был поднят, и напряжение поднялось, но дальше я упёрся в процессор. Питание которое скорее всего предназначалось для него, было просажено. Осудив с хозяином данного устройства, что мне нужно снять процессор (DSP STACKED), но он ещё в добавок был под оперативной памятью, на которую у меня имелся трафарет, и посмотреть что там прячется, мне был задан вопрос, смогу ли я его на место поставить. Я подозревал что вероятность отсутсвия трафарета для процессора, имеется. В этом случае, я не мог на 100% утвердить что я смогу его поставить на место, да и в продаже я не нашёл процессора. И порекомендовал новую плату. На это моя эпопея с данным устройством завершилась. поставил я на место микросхему которую ранее снял. И вернул устройство хозяину. Прийдя к выводу, что его можно продать на остальные запчасти.
И вот теперь мысль, мог ли процессор, перегрузится и подгореть, за счёт того что матрица, получила прямые световые потоки, фотоаппарат пытался выравнить световые потоки при помощи процессора, и не выдержал.
А может у меня руки кривые на столько, что я подбил процессор тем, что глазок подключить пытался, но тогда почему подсветка глазка включилась без проблем.
Но поскольку проц не снял, так и остался в не видении, разъём дяля глазка искал, нашёл его за безумные деньги.

Показать полностью 16

Замена разъёма зарядки Alcatel 5019D

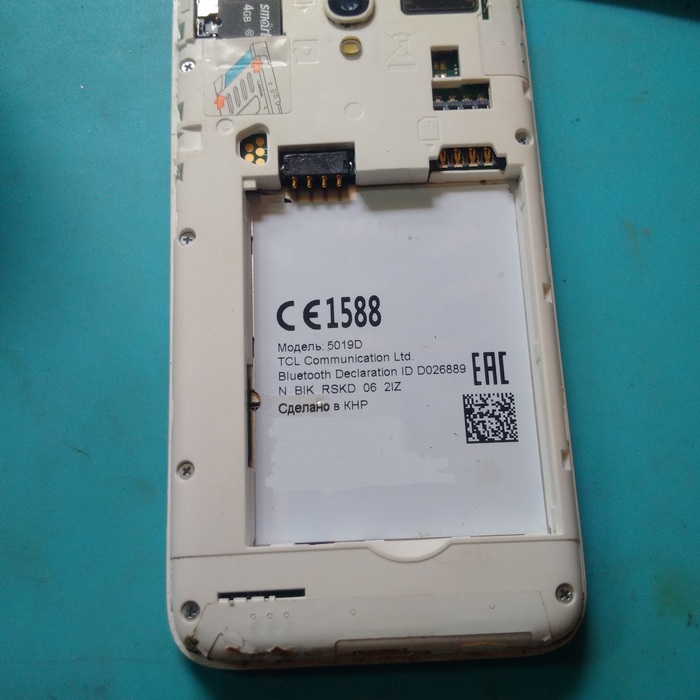

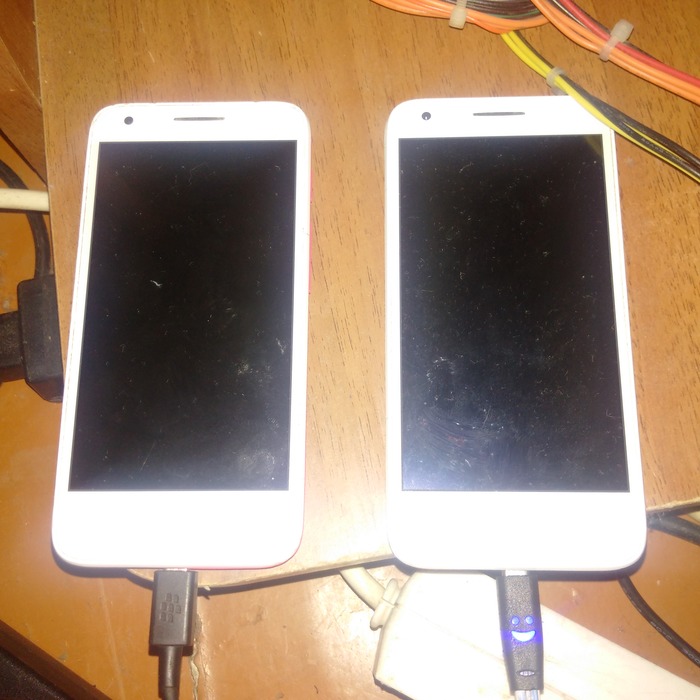

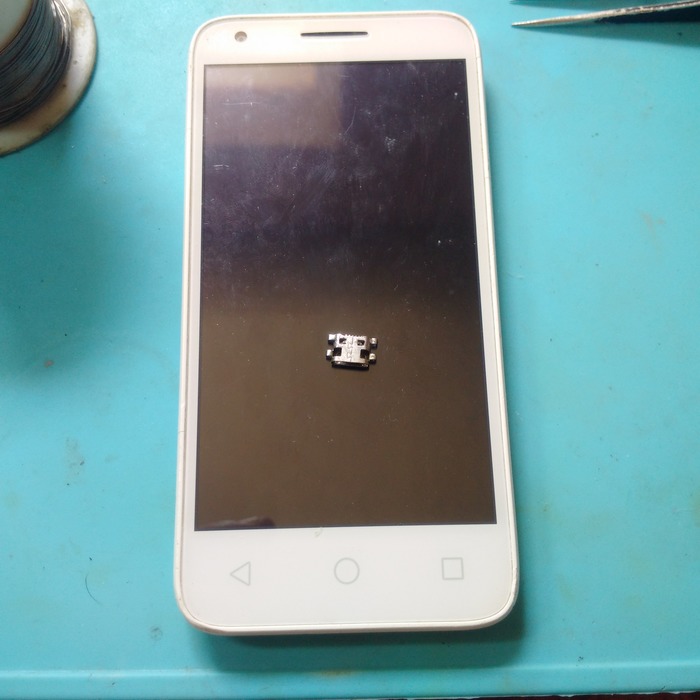

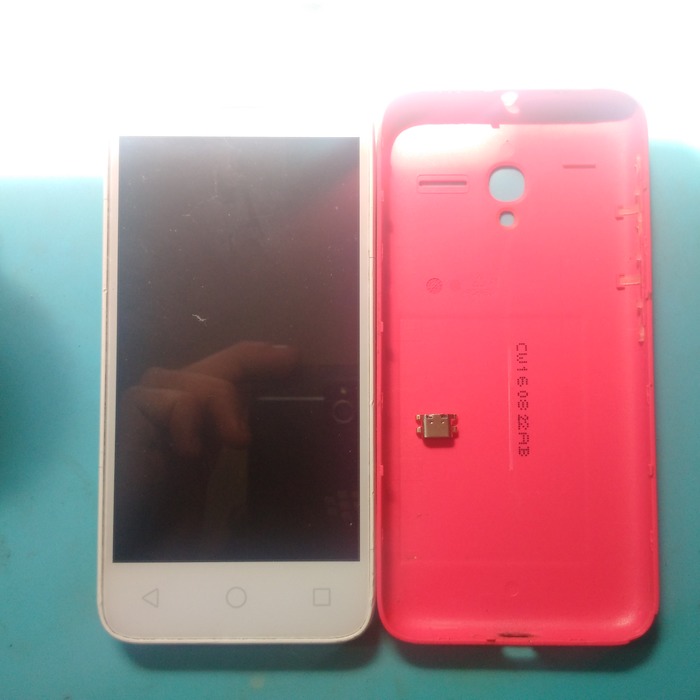

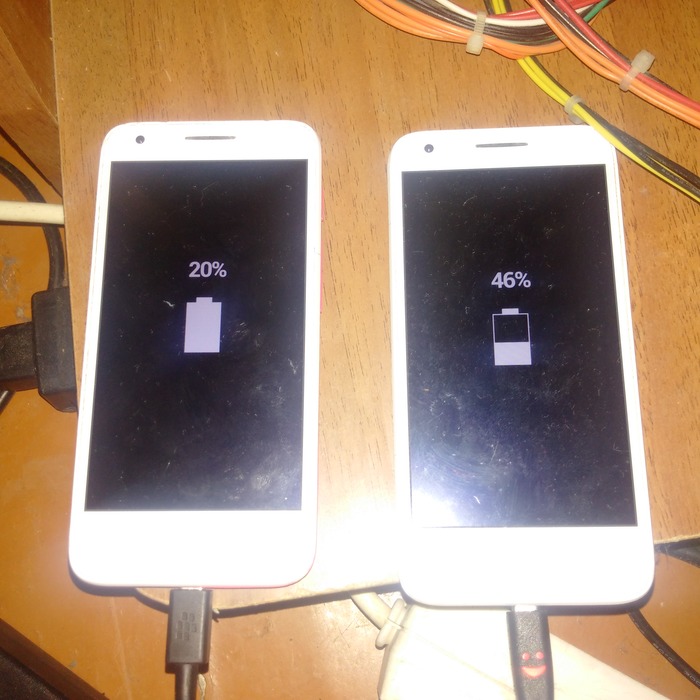

И сново статья, простая статья. Попали ко мне в руки два Alcatel 5019D, на ремонт разъёма зарядки. Осмотрел я разъём на данных телефонах. Пришёл к выводу что да. Разъёмы были разрушены. Произвёл их замену, но дальше меня попросили оптимизировать их программное обеспечение. Я попробовал побороться над программами, получил ROOT, удалил лишнее. Поработал над ПО. Но не получилось. Впрочем не долго музыка играла, на данной модели телефона, толком не заморачивались над программным обеспечением (аппаратной оптимизацией). В итоге только ремонт зарядки, и не высоко оптимизированное устройство.

Показать полностью 8

Просто пост, просто замена дисплейного модуля на IPHONE 6S

Просто пост, просто замена дисплейного модуля на IPHONE 6S

Производя замену модуля, и кнопок громкости, на Iphone 6S я был восторжен, мне не пришлось как обычно мучатся с открытием, никто не заморачивался при прошлоим ремонте, и не проклеивал данный телефон во время сборки, так же мне кажется, что никто не заморачивался, и не прокручивал болты. Т.К. в последствии у меня посыпались болты. Ну да ладно. Поменял я модуль, и шлейф с кнопками громкости, при обратной сборке проклеил рамку, что бы хоть как то ограничить от влаги. И отдал товарищу. Он остался доволен. Но был удивлён, вроде они изначально проклеены. Или я ошибаюсь?

Показать полностью 1
69

Залита матрица LG 42LM620T

Здравствуйте Товарищи. И вот добрался я описать статью за 2018 год. С тех пор, с декабря того года, храню материалы. Пришёл ко мне телевизор на ремонт. Мол картинка поломалась у человека, подозрение на поломку внесённую его КОТЭ. Пришло устройство ко мне. И что я обнаружил. Верно. Там был кот.

Ну думаю, сейчас я возьму, отремонтирую цепи, от окислов и коррозии. И всё будет в порядке. Но по завершению ремонта (разъёма шлейфа, прогоревшего шлейфа)я был неприятно удивлён.

Картинка без цветов.

Дальше обнаружил остутсвующие т.е. заниженные напряжения

VCOM = 1,5 (7,3)

VCOML_FB = 1,5 (7,3)

VCOMR_FB = 1,5 (7,3)

на микросхеме TPS65198, пин 18 VCOM должно было быть 7,3в, собрал линейный стабилизатор  на 7.3в. Т.К. товарищ не был готов ждать новой платы, или микросхемы (ЗОМБОЯЩИК НУЖНО СМОТРЕТЬ СЕГОДНЯ, ЗАВТРА БУДЕТ ПОЗДНО).

По завершению калибровки линейного стабилизатора, по отношению к нагрузке, я получил полноценную картинку. Линейный стабилизатор толком не грелся, так как в цепи ток, не превышал 70мА в час.

Итоги. Ремонт возможен всегда. Вопрос в актуальности. И идеях мастера. Может позже расскажу как боролся с RTC цепочкой, "Acer E5-571G (LA-B162P Rev:1.0) КЗ на D23 по +RTCVCC"

И причине выхода из строя данного узла в процессоре)

Показать полностью 10
73

Внешний ЦАП Pro-Ject DAC Box DS после переполюсовки питания

Добрый день товарищи) Сегодня я представляю вашему вниманию, одного своего пациента. Это внешняя звуковая карта, или просто "Внешний ЦАП Pro-Ject DAC Box DS". Который попал ко мне в ремонт, после того, как его питание решили изменить. И использовать вместо 20 вольтового блока питания, 12 вольтовый аккумулятор. Но  увы, случайно поменяли местами плюс и минус.

Вскрытие показало, что конденсатор после транзистора, был взорван, но хозяин самостоятельно поменял данный элемент. И потом когда уже вскрыл данный аппарат, я обнаружил, оторванный шлейф дисплея, а так же все целые элементы. Но включения у нас не было.

Полазив по плате, я нашёл ключевые узлы. Нашёл где у нас стоят стабилизатор 5ти вольт, дальше после него образовывались питания для ЦАП и для цифрового усилителя. Подал питания от лабораторного питание источника питания, и ура, устройство определилось по USB. Я принял решение что он стоит ремонта.

И принялся я его изучать, было обнаружено, что транзистор, после которого взорвался конденсатор, был цел, но стартовала его микросхема NE555 в корпусе SOIC8, я недолго думая нашёл у себя в борохлишке её аналог на DIP8, в любом случае места предостаточно. Появился старт даже звук на выходе был, но еле слышный.

Я начал рыть дальше, и что было обнаружено. l5970D SOIC8 DC/DC преобразователь, был не исправен, при этом он шёл в самом начале питания, ещё до транзистора. Но что делала данная микросхема? А она преобразовывала питание постоянные 20 вольт в двуполярное питнаие -15 и +15 вольт для операционных усилителей AD823AR SOIC8. В итоге было решено, менять все 4 микросхемы.

После замены данных элементов, у меня появились все напряжения, но микросхема очень сильно грелась, дол тех пор, пока я не поменял дроссель в цепи DC/DC преобразователя. Пошёл выход звука, в нормальной амплитуде. Так же произвёл доработку, по запросу товарища, мол на форумах написали, как написали, так и сделал)
Улучшил фильтрацию питания всей платы, а так же отдельно улучшение фильтрации питания операционных усилителей, и изменил уровни в выходных каскадах операционных усилителей) Всем Спасибо, будут продолжения

Показать полностью 7
4

Поиск запчасти Sony Xperia Z Ultra (C6833)

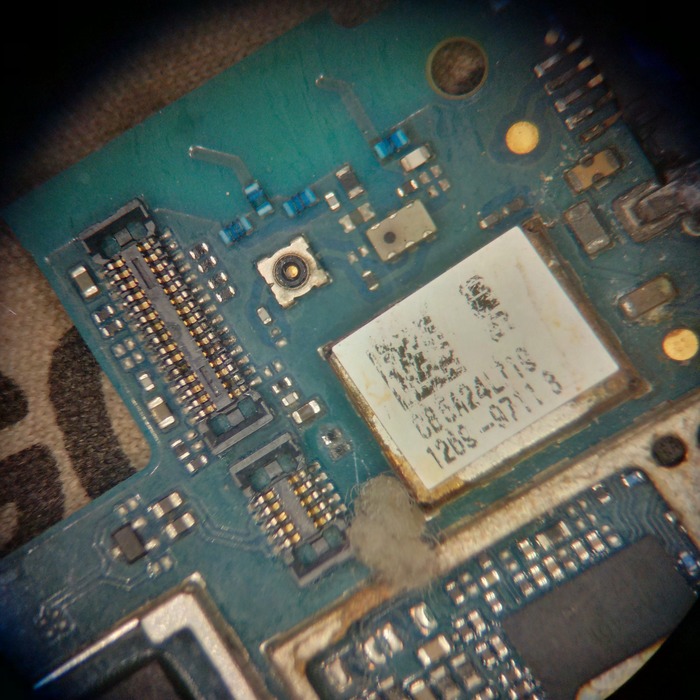

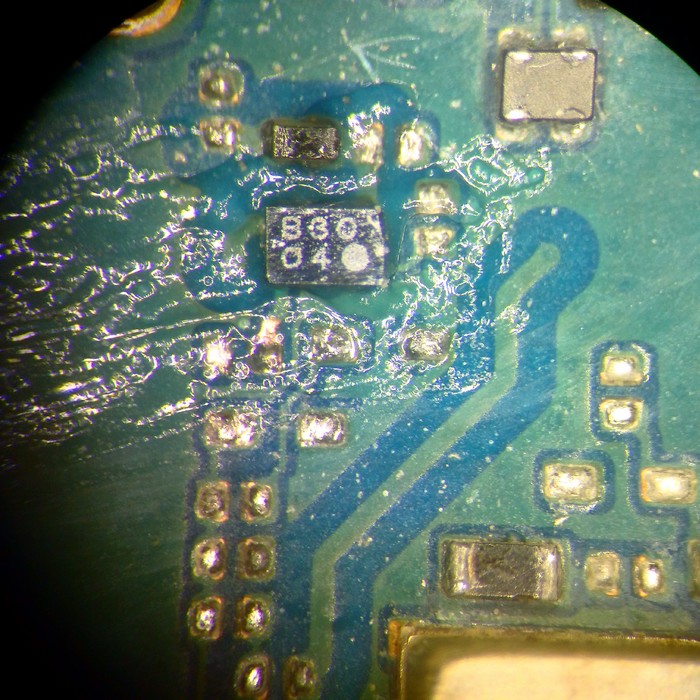

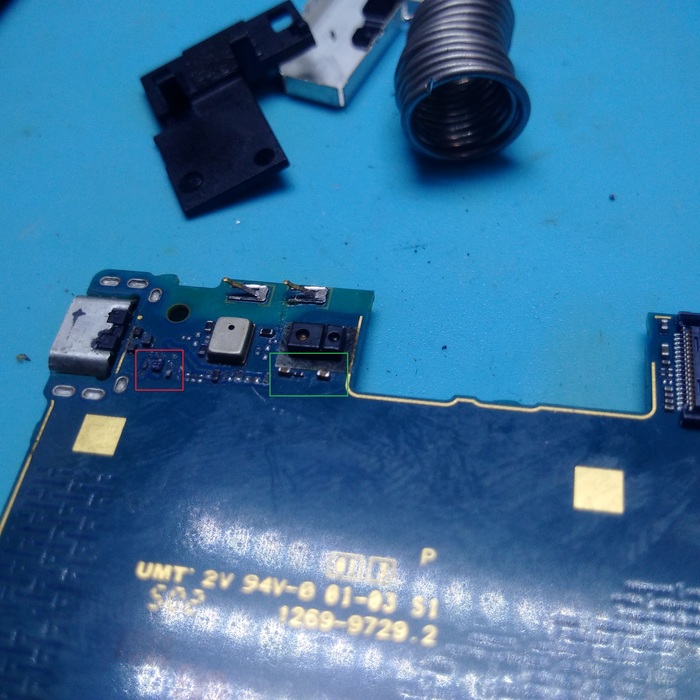

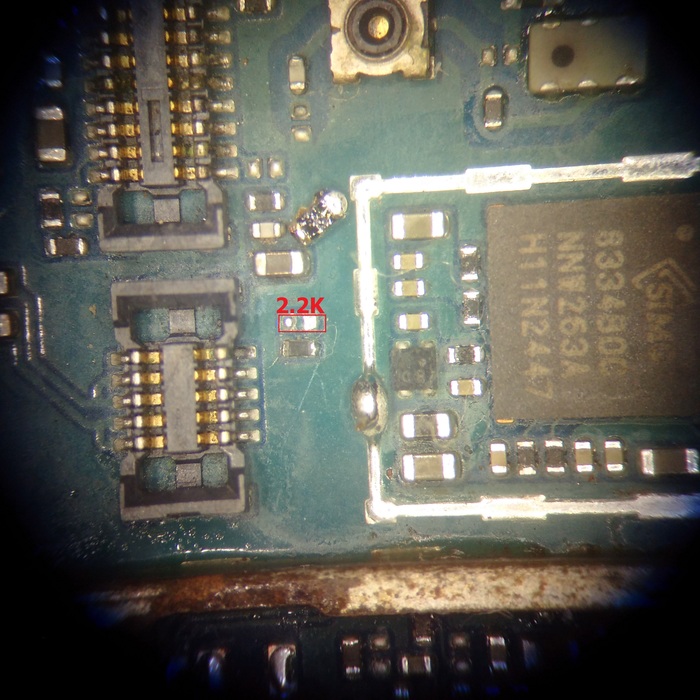

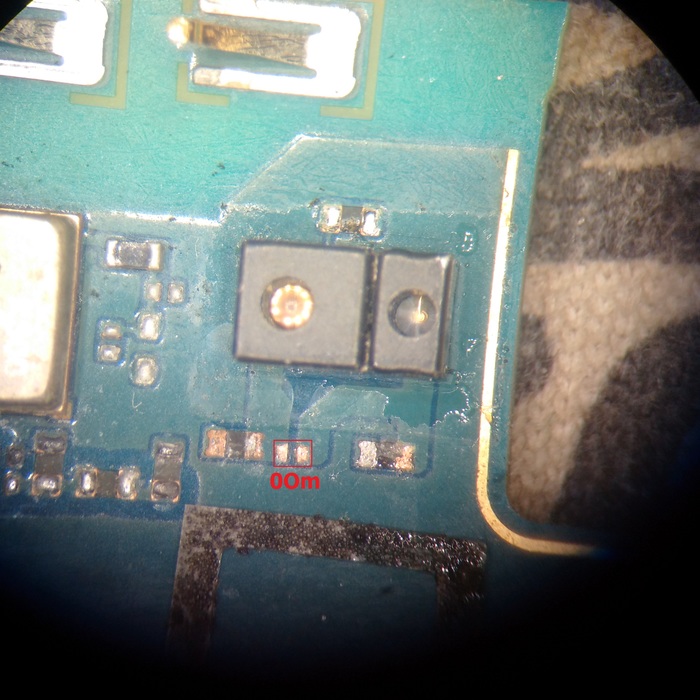

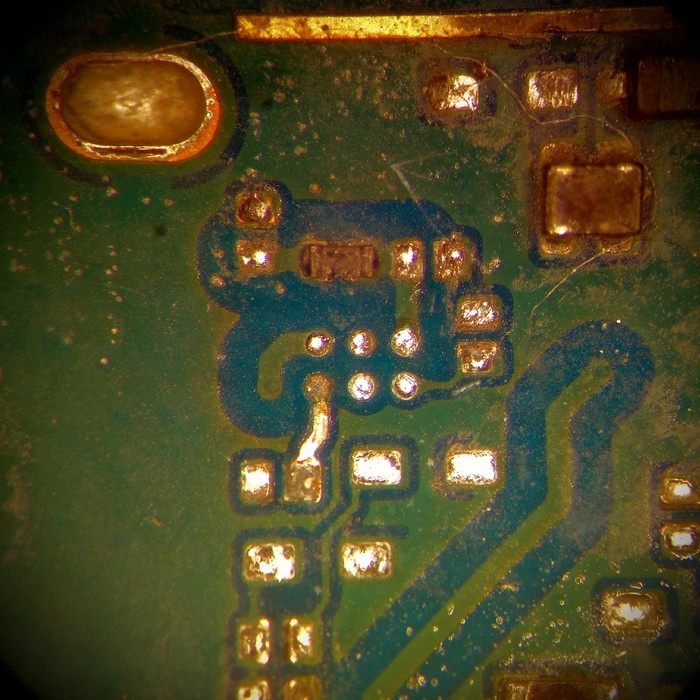

Всем доброе утро! На днях прошерстил своё борохлишко, и решил поднять смартфон Sony Xperia Z Ultra (C6833). Данный смартфон, был залит, в районе разъёма зарядки, рядом под крышкой, стоит чарджер 8334BOC. Под ним не замечены окислы. Рядом с ним (крышкой) прогнил резик на 2.2k. возле разъёма ЗУ заменён конденсатор, тоже отгнил. В районе оптодатчиков, обнаружил отсутсвующие элементы по картинке. Там было 2 емкости, и резистор сопротивлением в 0Ом. Телефон ожил, отработал до зарядки, до этого я проверял, зарядка шла. Синхронизация была. Потом я посадил телефон, и поставил на зарядку, до 72% я видел как он заряжался в выключенном состоянии. Но на утро, он перестал стартовать, потреблений по ЛБП толком нет, на кнопку реакция есть, на некоторых дросселях, в районе EMMC есть шевеление. И потом телефон как будто уходит в защиту. Что было обнаружено далее. Далее была обнаружена гниль, с обратной стороны платы, в районе разъёма, не далеко от оптодатчиков. там я столкнул резик, одна нога прогнила в текстолит, от этой ноги, до неизвестной микрухи с маркировкой "B30 04" DSBGA 6pin. когда я её снял, я ужаснулся, под ней, имеется один отгнивший пятак. как раз к тому конденсатору у которого ножка прогнила в текстолит. Вопрос в чём, может кто то знает, что это за микросхема. На понижающий или повышающий преобразователь вроде не похожа.

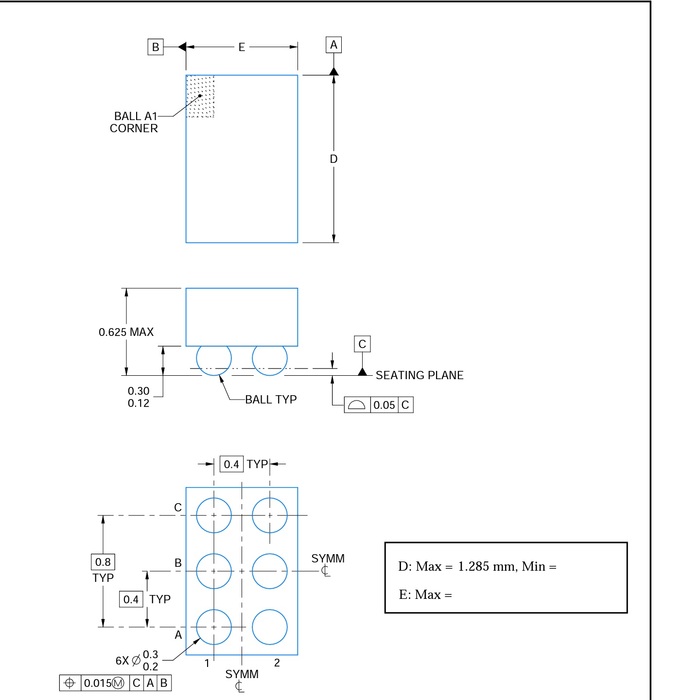

Замеры сопротивлений и переходов.

456

321

4=~

5=GND

6=1.7Om (Мог бы стоять фильтрующий кондёр)

4=815(переход)

2=~

1=112k(больше похоже на переходы) (Мог бы стоять фильтрующий кондёр)

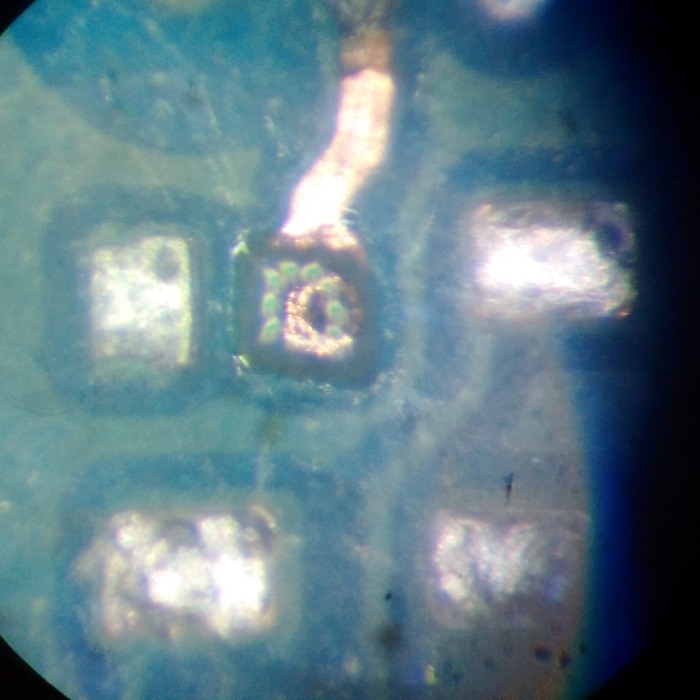

Пытался найти на них питания, не получилось, а потом ещё и забыл померить 3ю ножку после восстановления пятака из текстолита. Так же не замерял сопротивление между 3 и 2 ножкой, было нашёл "LMG1020" но не уверен что это то что мне нужно.

По оборудованию, Цифровой осцилл 2 канала 100MHz паялка термовоздушка компрессорная люкей, паяльник со стальным жалом, микроскоп, логичекий анализатор, программаторы разные. Опыт пайки бга под компаундом. по опыту ремонта, 16 летний опыт.

Показать полностью 8
4

Ремонт обратной связи, ИИП платформы TP.MS3463S.PB801

Всем привет, впервые пишу на данном ресурсе свои посты, впрочем не так уж много я пишу на других ресурсах. Но решился. Столкнулся я недавно, вот с такой вот платформой TP.MS3463S.PB801, для телевизоров. Сталкивался со многими платформами, на всех платах есть данный узел, хоть и физическое расположение разное. Это обратная связь, попался ранее грозовой телевизор моему товарищу на ремонт. Товарищ имел у себя данную плату в запчастях. Когда он посмотрел на грозовую плату, увидел идентичность. Нашли узел схемы, выявил что обратная связь сгорела в пепел. Замерил элементы на данной плате, и поставил похожие в грозовой. Но результата не получил. Причиной тому, была более серьёзная поломка, если найду материал с того ремонта, сделаю описание. Ну вот, возвращаемся к блоку питания грозового. Он был у меня не первый, в декабре 2018-го мне приходил такой же, только не ERISSON, а BBK. Хотя данная платформа ставится на множество брендов. На грозовом вылетела обратная связь, но не только она, в нём был убит шим управляющий силовым ключом, который в свою очередь раскачивает импульсный трансформатор. По ключу был выбит продольный резистор, на управляющий сигнал. И дальше по обратной связи. В обратной связи, был выбит оптрон, был выбит опорный стабилизатор, и несколько резисторов. Когда я отремонтировал грозовой телевизор, у меня осталась работа, по восстановлению данной платы, для дальнейшего использования. Поскольку товарищ переместил с рабочей платы, опорный стабилизатор, на нерабочую. Несколько элементов плохо поставил на место. Я иправил пайку, и взял опорный стабилизатор, с ATX блока питания, он не  SMD но тоже неплохо становится. В результате, я для себя, и для мастеров, решил создать вот такую памятку. Пользуйтесь ребятки, эти телевизоры легко ремонтируются, и не дорого, если знать что делать. Жду описания своих ошибок по посту.

Показать полностью 2
