Iron man mark 7 eva foam
IRON MAN MARK 4-6. 3 костюма железного человека за 6 месяцев . часть 4 "финал"
вот и заключительный пост о создании костюма ЖЕЛЕЗНОГО ЧЕЛОВЕКА )
мы с другом изрядно потрепали себе нервишки пока собрали всё воедино ) ну больше всего потрепал нервишки себе я ,так как вся ответственность то на мне , кто взял бабло тот и отвечает )) мде
продолжим.
в прошлом посту http://pikabu.ru/story/iron_man_mark_46_3_kostyuma_zheleznog... мы закончили на том ,что были отформованы и отлиты почти все детали .
1) осталось довести отлитые детали
2) разобраться с электроникой
3) придумать механизмы закрылок и шлема
4)придумать крепления на весь костюм
5 покрасить два костюма .
собрал треугольный короб из пвх в который установил светодиоды , светодиоды 12 вольтовые , питал от 9в кроны .

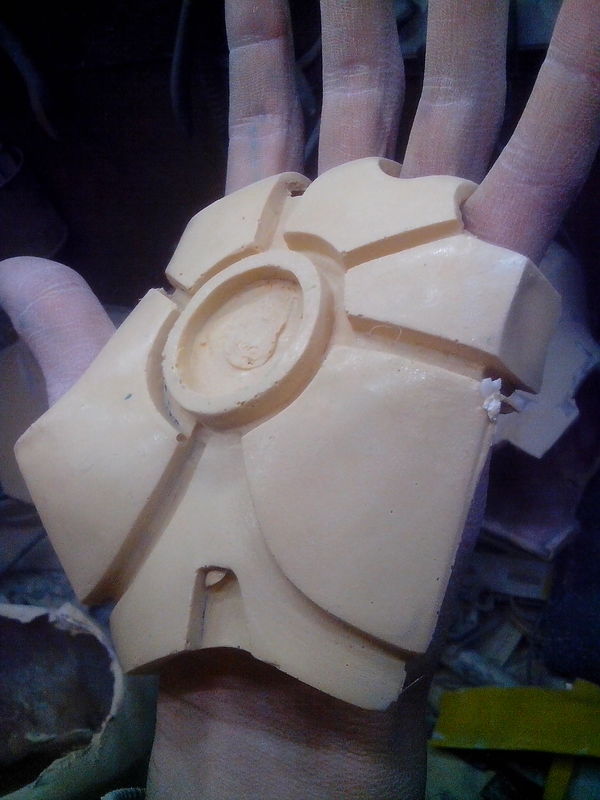

пальцы и ладонь покрашены ,фаланги скреплены между собой резинкой , склеено не аккуратно так как горячий капроновый клей не хотел особо приклеиваться к шпатлёвке . репульсор вырезан из светорассеивающего орг стекла , под ним установлен 4х точечный 12 вольтовый диод , фото нет к сожалению )
фоток очень много , кидаю только основные так как иначе это всё растянется на 10 постов)
шлем покрашен , сделал эффект типа немного горелого забрала ) осталось собрать систему поднятия забрала и свет из глаз запилить )
Грудь готова .Не идеально конечно , но уже времени не было на всякие мелочи .
покраска всех деталей . Деталей очень много , пришлось не хило попотеть )
разложил детальки перед примеркой))
нормальных фотографий полностью готового сета реально мало , сроки давно были все просраны и не было времени на фотосессии .
ну у меня это обычное дело )
вечно придумываю ,что то новое на ходу , новые крепления , новые механизмы . иногда начинаю переделывать , а на это уходит не мало времени , зато душа спокойна)
тут уже почти готовый костюм, остались сущие мелочи )
последние две недели я работал круглые сутки с 9 утра до 4 х ночи .
Мало ел , сбросил в весе , хотя и так дрыщ )) это был ад ) я думал это никогда не закончится ) а ещё этот мой перфекционизм не давал мне покоя , вечно казалось что, что то не так , криво или ещё что то )
тест закрылок , видео уже с окрашенной спиной к сожалению не успел сделать , реально некогда было )
вот собственно и видео ) тут весь процесс в фотографиях ) ролик делал заказчик этих костюмов) спасибо ему ))
есть проблема с шеей и с бёдрами .
бёдра слижком узкие ,а шея короткая ) и смотримся как карлики , не ну а чё вы хотели с ростом 174 ))
тут нужен человек где то 185 -195 ) тогда всё б смотрелось отлично ))
на этом думаю всё, пора завязывать )) конечно ещё много фотографий и видео ) но есть ли смысл всё тут выкладывать )
я был очень рад тому ,что наконец то стал свободным человеком) да костюмы это круто но не в таком режиме работы)
кто то может подумать чувак бабла поднял не хило по ди) не тут то было
потом ещё месяц или два долги раскидывал за то что из бюджета вылез ))
Да , костюмы не идеальны , никто не спорит , но это всего лишь второй костюм в жизни ))
костюм собирал я https://vk.com/id58386677 и мой друг и верный товарищ https://vk.com/id134131614 так же мне очень помог https://vk.com/unvictis , паша написал скетчи для ардуино ) я в этом вообще дрова)
ну всем пока)))) рад был рассказать вам про этот проект ) всем спасибо за внимание) до новых встреч кароч))
извиняюсь за ошибки ребят ) если там кровь из глаз от этого текста то вы это , ну , картинки прост посмотрите и всё) поберегите своё здоровье))
IRON MAN MARK 4-6. 3 костюма железного человека за 6 месяцев . часть 3. "силиконовый рай"
Продолжаю вам рассказывать о создании 3 х костюмов железного человека изготовленных за 6 месяцев .

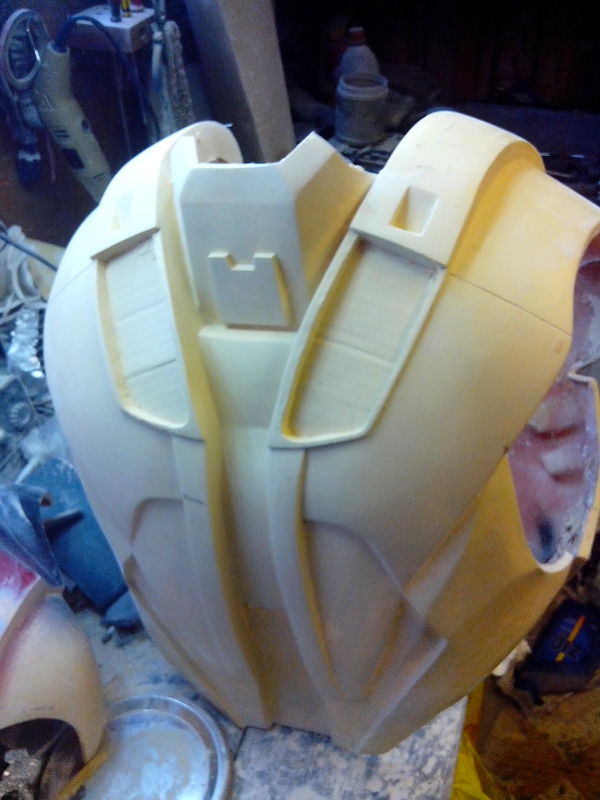

подготавливаю детали к силиконовой формовке , нужно всё тщательно отшкурить , довести до идеала.
наконец то добрался до формования , опыта в этом деле очень мало , косяков будет достаточно много )

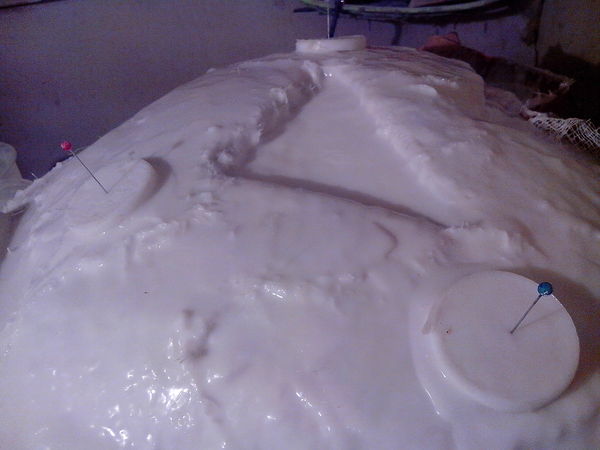

на силиконе пришлось экономить , а экономить на нём не стоит ) ключи закреплял на иголки что б не соскальзывали .
вот и первый косяк , кожух сделан из гипса и армирован бинтами , не самый лучший вариант оказался . лучше делать кожух из стекловолокна со смолой , это намного надёжнее .

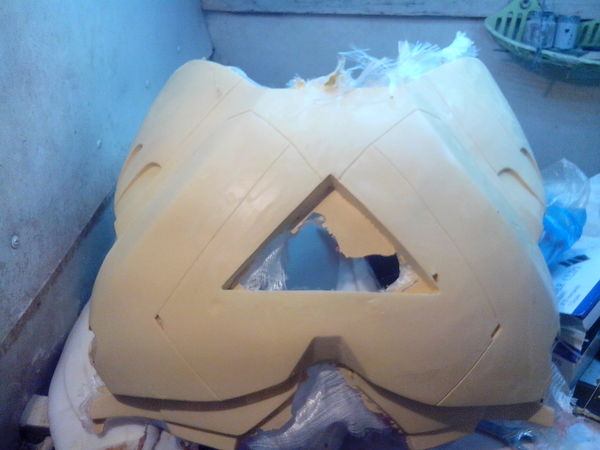

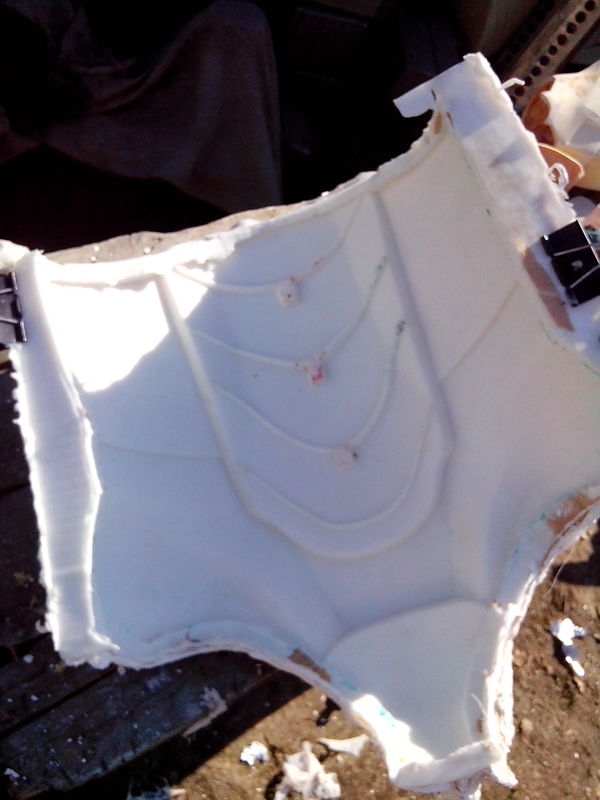

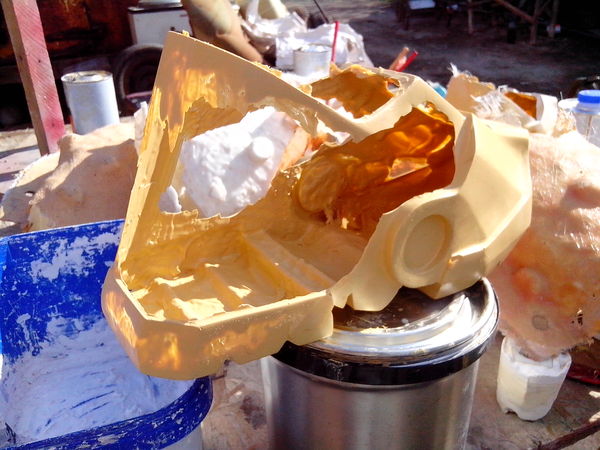

вот отлитая грудь . Может показаться что всё круто , но не тут то было . Грудь повело из за не правильного исполнения кожуха с.ка ) в общем всё на выброс )

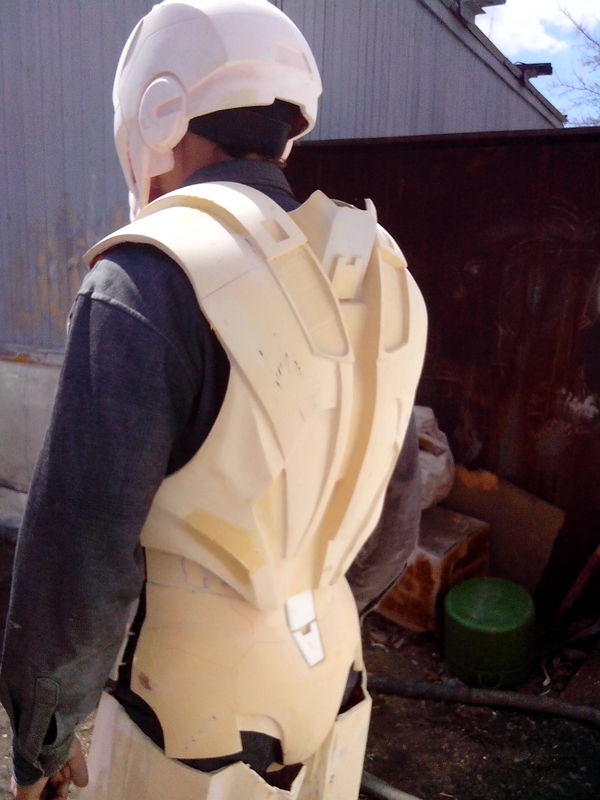

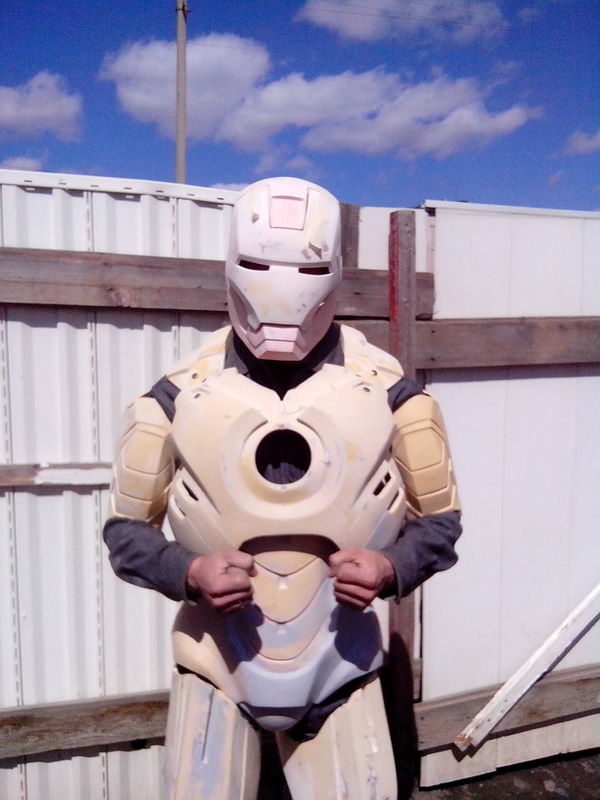

небольшая примерочка , на улице уже весна ,а это значит ,что можно выбраться на улицу и пилить костюм на свежем воздухе , а не вдыхать хим ароматы в закрытой мастерской .
отливаю торс . ) ни чему меня жизнь не учит , снова гипсовый чехол замутил , ну зачееем) хз ,экономия с.ка ,а потом проблемы .

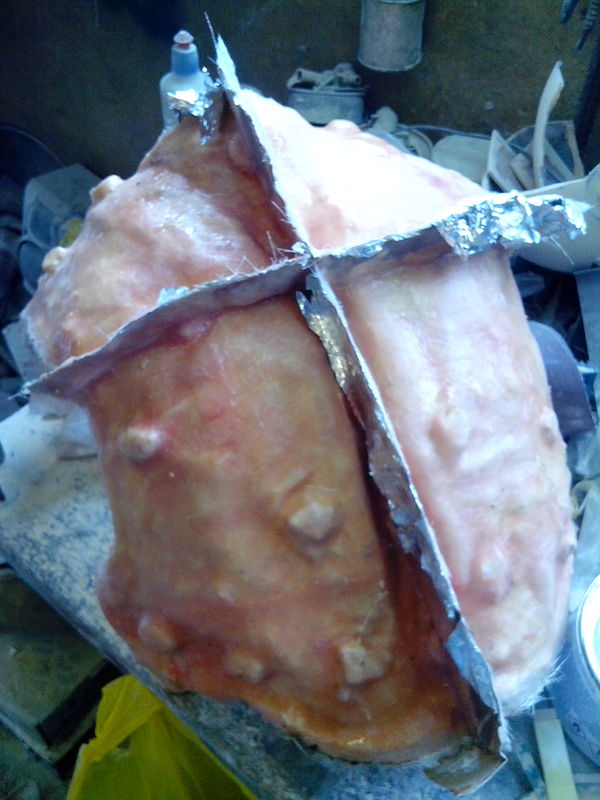

на спине решил не экономить , собрал кожух из смолы со стекловолокном , чехол состоит из 4-х частей для увеличения жесткости конструкции .
вот и отлитая спина , вроде бы всё круто , но косяки всё равно есть )
фоток процесса формования шлема не нашёл , на фото уже отлитый экземпляр )) на шлем я силикона не пожалел , потратил около 4х литов .
первый отлитый шлем . его заказал парень из России чем меня очень выручил ) как раз деньги нужны были )

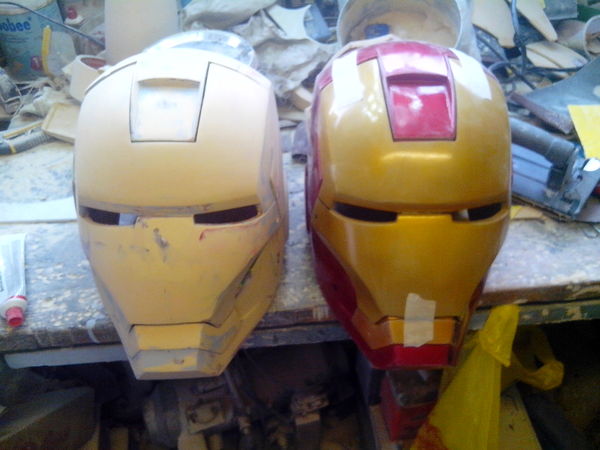

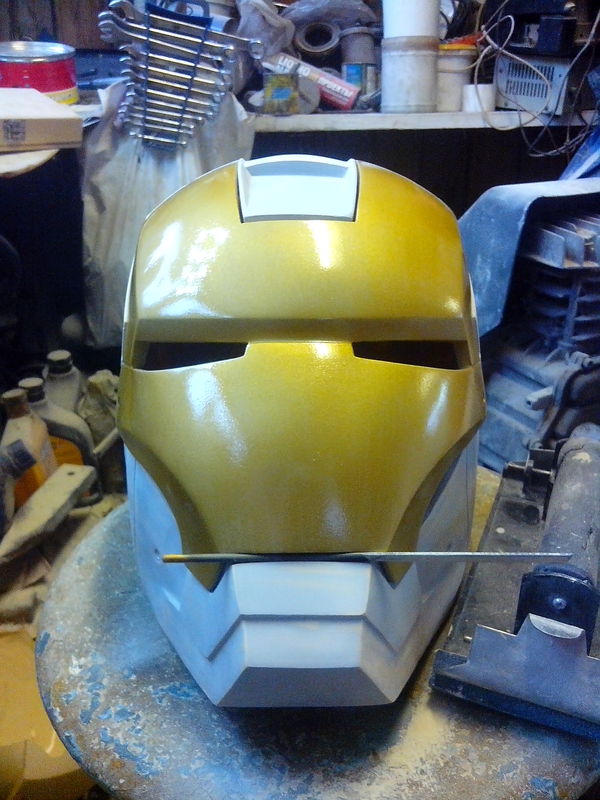

слева мастер модель , справа отлитый и покрашенный готовый шлем .

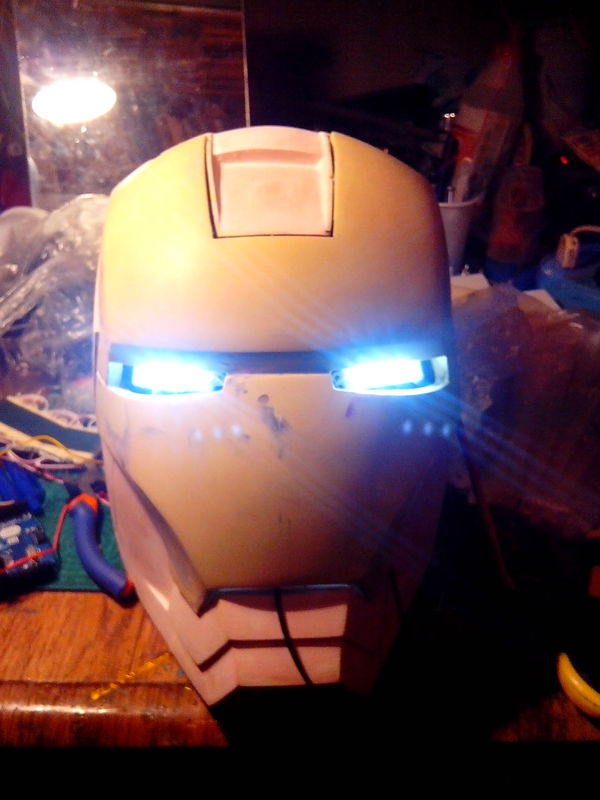

собираю подсветку, как обычно импровизация . На просторах интернета не особо много инфы к сожалению , хотя можно понять мастеров , какой им смысл рассказывать свои секреты направо и налево , всё таки на это потрачено время,силы ,нервы , мозги.
А ЕЕ ))

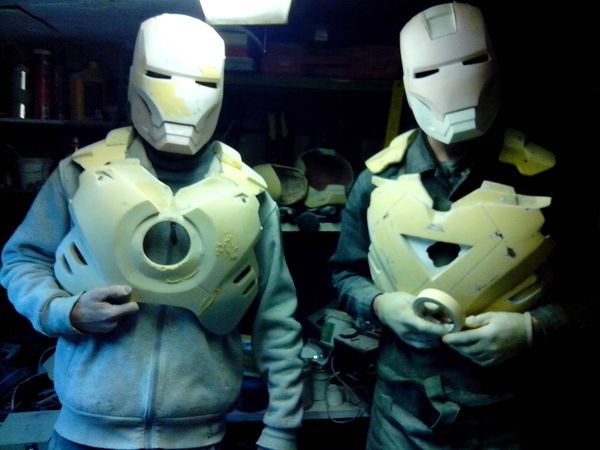

мы с другом те ещё модники )) очень важный процесс, примерка костюмов .
ка уже говорил , очень важный процесс , примерочка)))

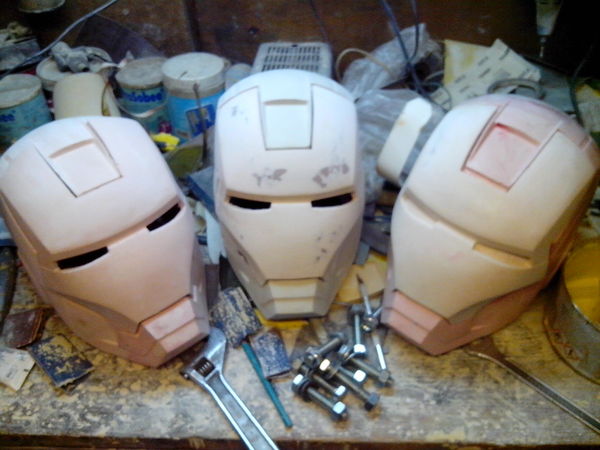

немножко шлемов ) отлито всё из рондо , смола смешивается со шпатлёвкой в пропорциях 50 на 50 ,добавляется нужное количество катализатора ,все это перемешивается и заливается в форму .
чуток перчаток )
дождался посылки с алиекспресс ,ардуино,провода,контакты,магниты,сервопривода.
неудачно отлитый ботинок) на выброс.
Большинство фотографий закинуть не получается так как не хочется растягивать всё это на 5 постов . Будет только всё самое основное
полностью отлитые ноги, на самом деле было очень много геморроя из за нехватки средств ,местами из за нехватки мозгов ) к этому времени уже заканчивалась 30 литровая бочка с силиконом , а детали под формовку ещё не заканчивались , пришлось докупать 5 литров и растягивать их на оставшиеся мелочи .
ну вооооот ) придётся всё таки писать 4-ую часть .
Надеюсь в 4 ой части уже получится уложиться в один пост .) всем удачи ) главное не сдаваться)
IRON MAN MARK 4-6. 3 костюма железного человека за 6 месяцев . часть 2
всем привет , продолжаю описывать процесс создания костюма железного человека).
всё ещё зима , возможно февраль , я уже и не помню точно .
нанес на грудь полосы , предварительно расчертил ,а потом натфилем сточил борозды ,местами помогал гравёр
постоянно примеривал все детали друг к другу , фотографировал и уже анализировал всё ли нормально .
начал вырезать закрылки , в этом мне помог гравёр и полотно от ножовки по металлу .
укрепил торс и пресс полиэфирной смолой , предварительно установлены распорки из пвх

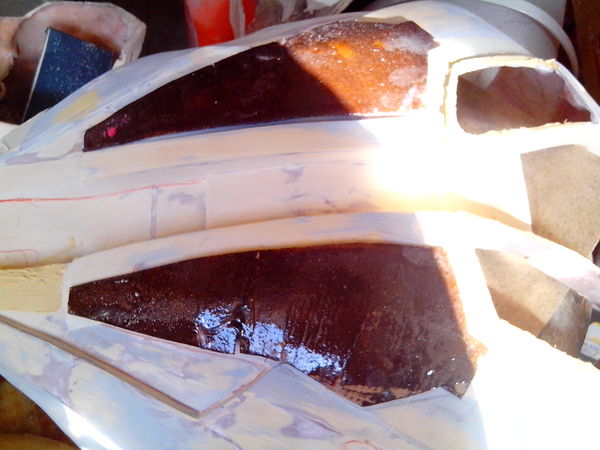

нижние закрылки решил изготовить из гофрокартона , расчертил , вырезал , пропитал смолой
процесс подгона закрылок к спине , достаточно муторное и кропотливое дело . )

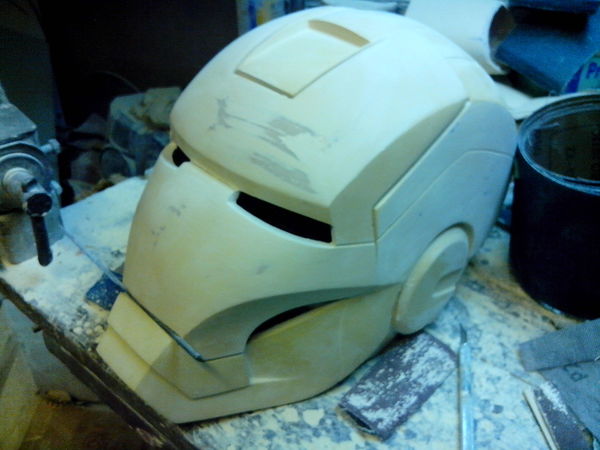

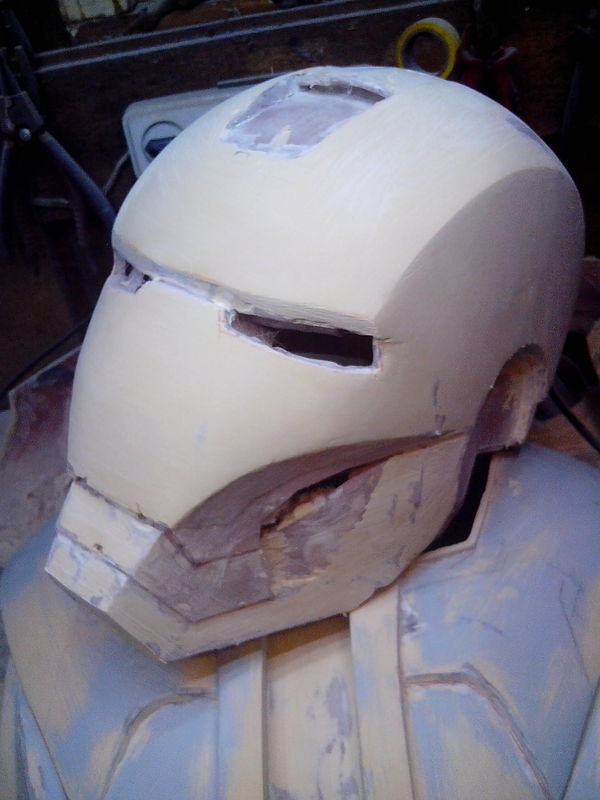

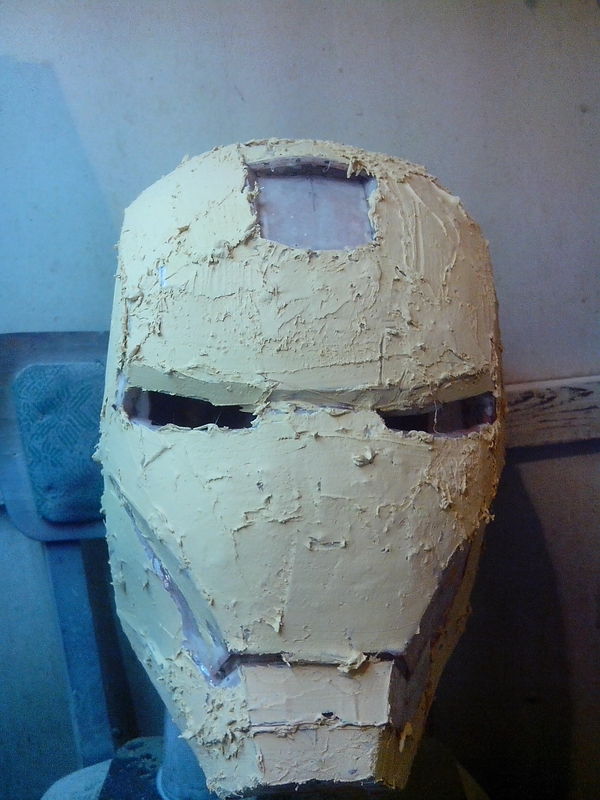

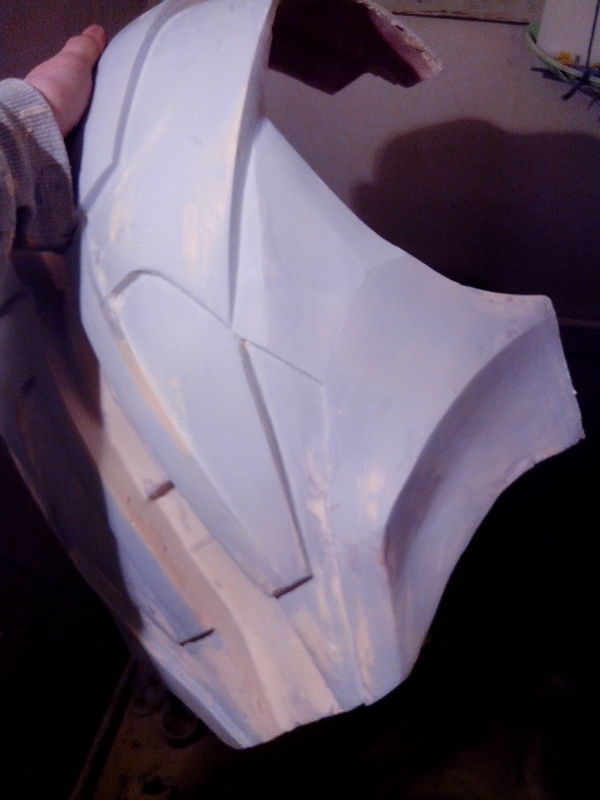

довожу шлем . самое главное вывести основную плоскость , после чего можно приступать к мелочам .

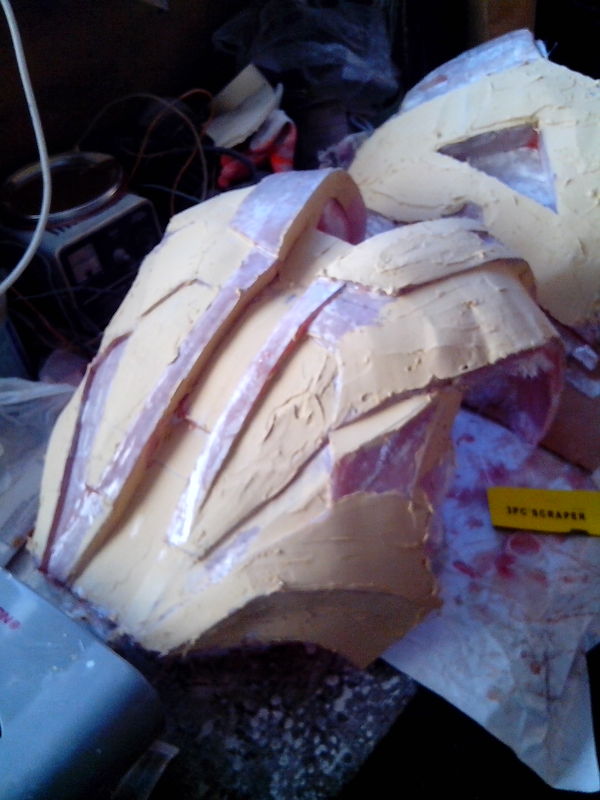

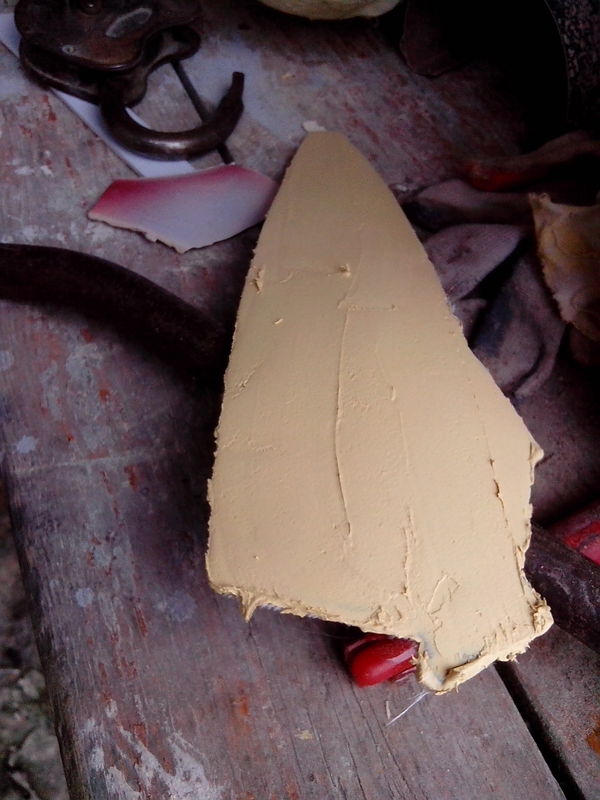

закрылочки ) шкурим , шпатлюем и т.д
я упоминал о друге которого позвал в этот проект, мастер Юрисан ( Юрий Петров) ) он занимается нижней частью костюма у себя в мастерской . ближе к лету он уже переберётся в мою мастерскую и мы уже будем пилить костюм плечо к плечу )

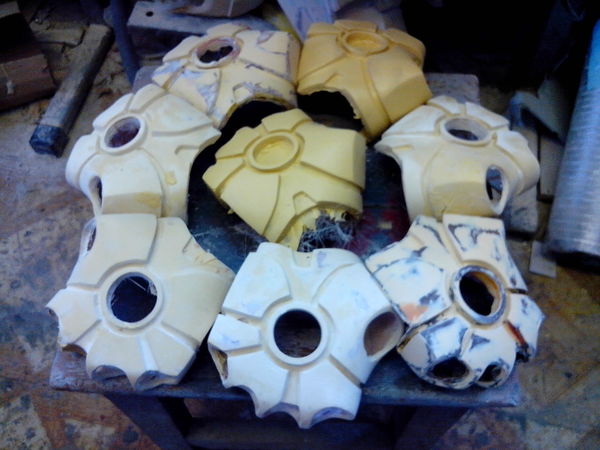

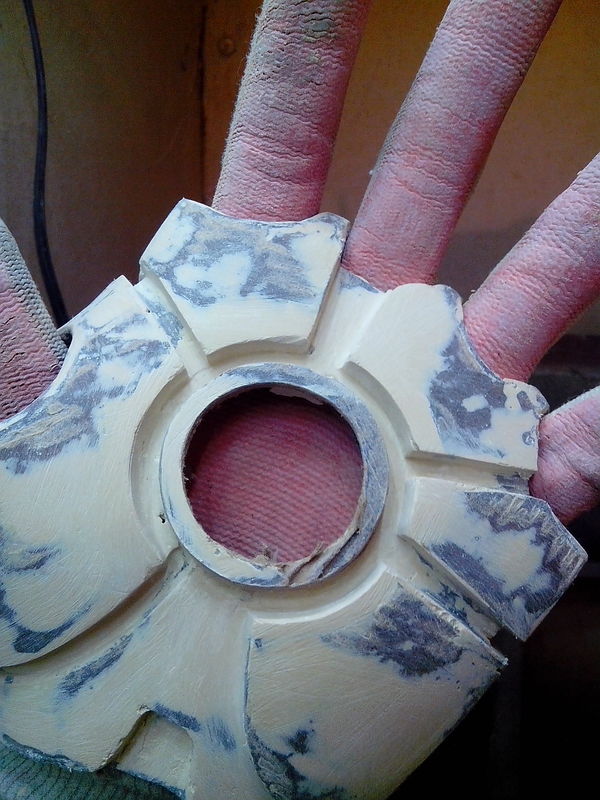

чем мельче деталь ,тем больше времени на на неё уходит .) пальцы это реально нудно
нужно собрать два костюма - марк 4 и марк 6 ,но по сути это один и тот же костюм , есть два отличия 1) грудь с круглым реактором и грудь с треугольным реактором 2) разная расцветка

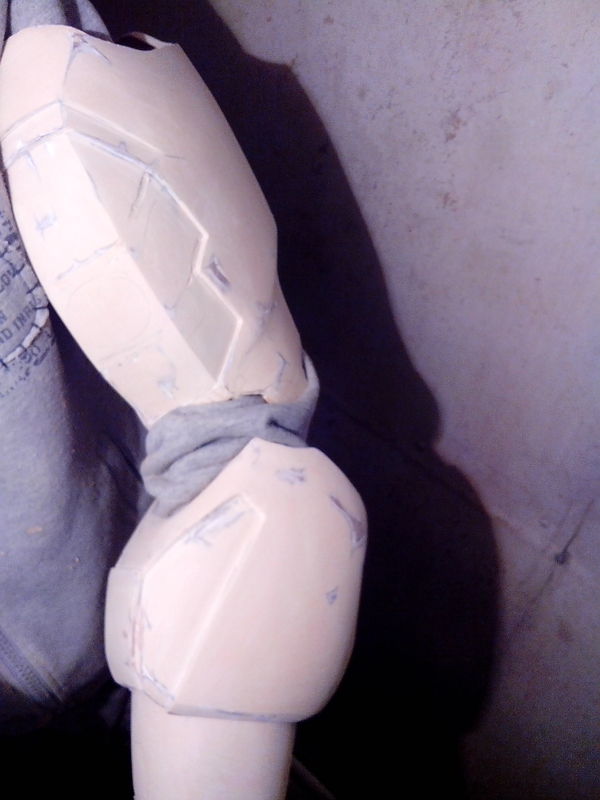

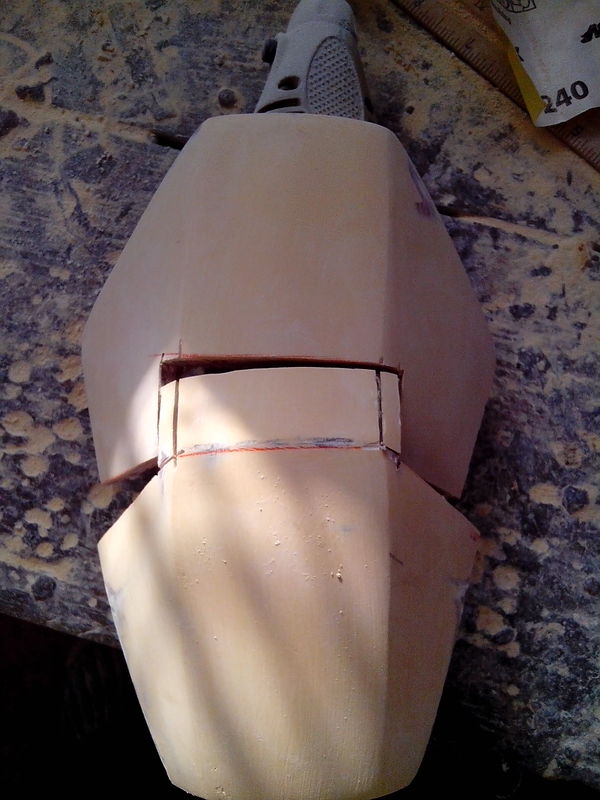

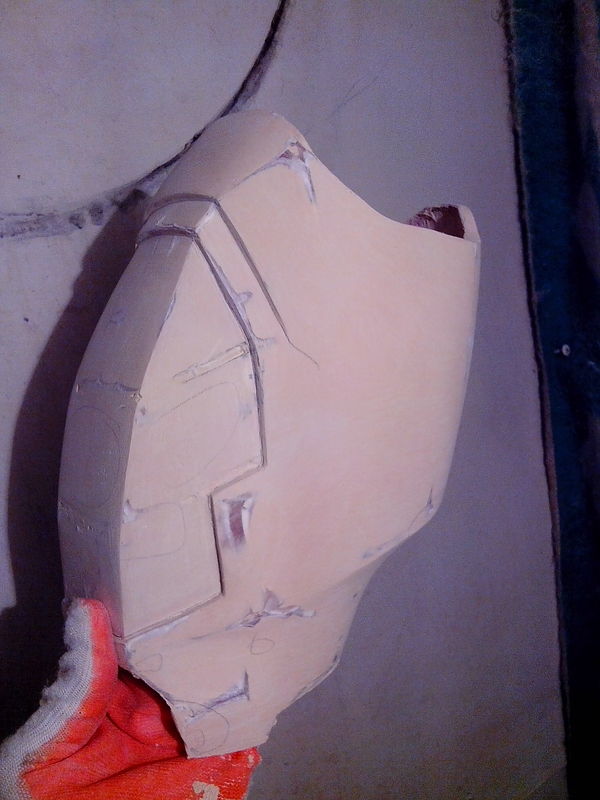

защита руки , срезал гравёром лишнее для лучшей подвижности .

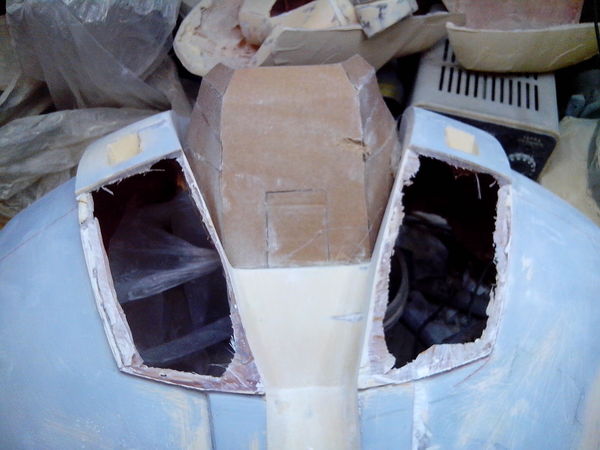

нижняя часть шлема отрезана так как по другому голова в шлем не входит . нужно подогнать обе детали друг к другу ,что бы создать одинаковый зазор между ними .

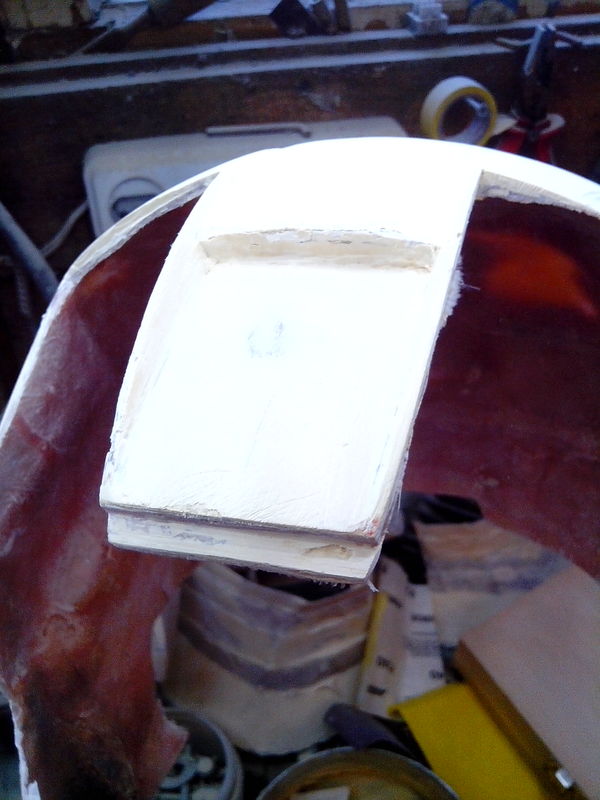

добавил дополнительные детали для фиксации забрала .

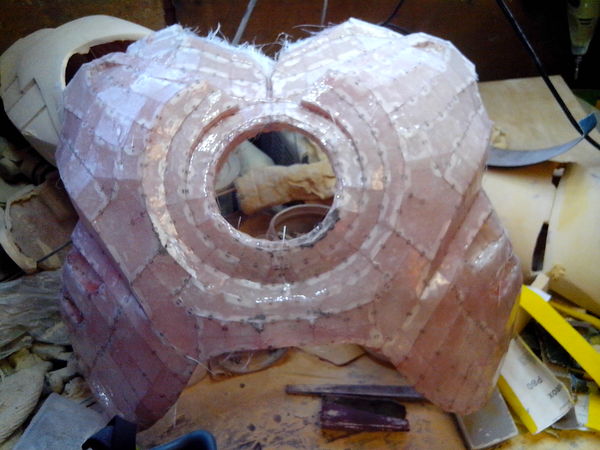

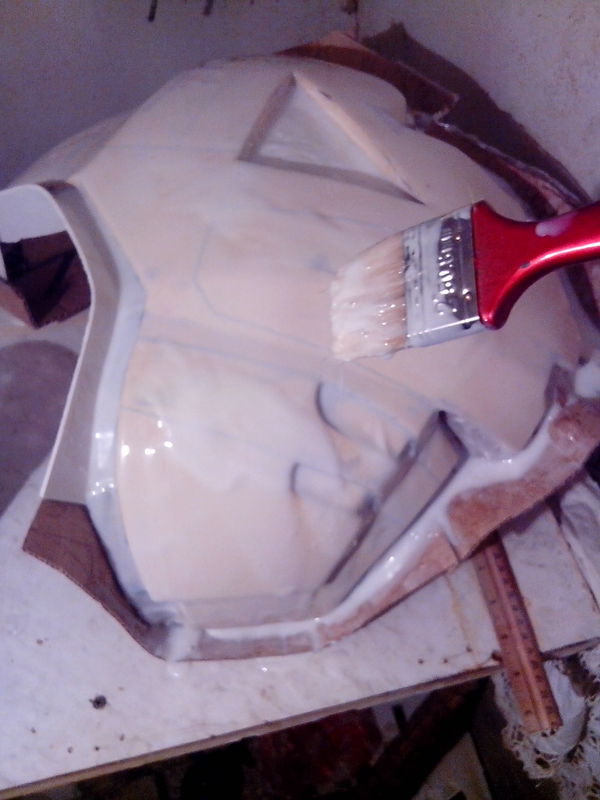

укрепил грудь марк 4 го . смола два слоя , снаружи и внутри и армирующий слой стекломата , всё это покупалось в спец магазине автохимии

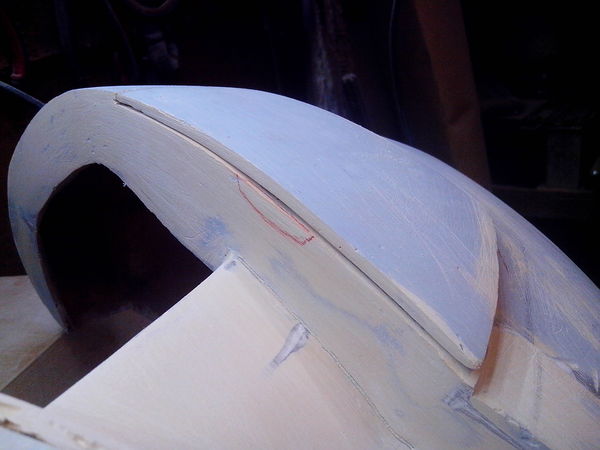

выводим плоскость .

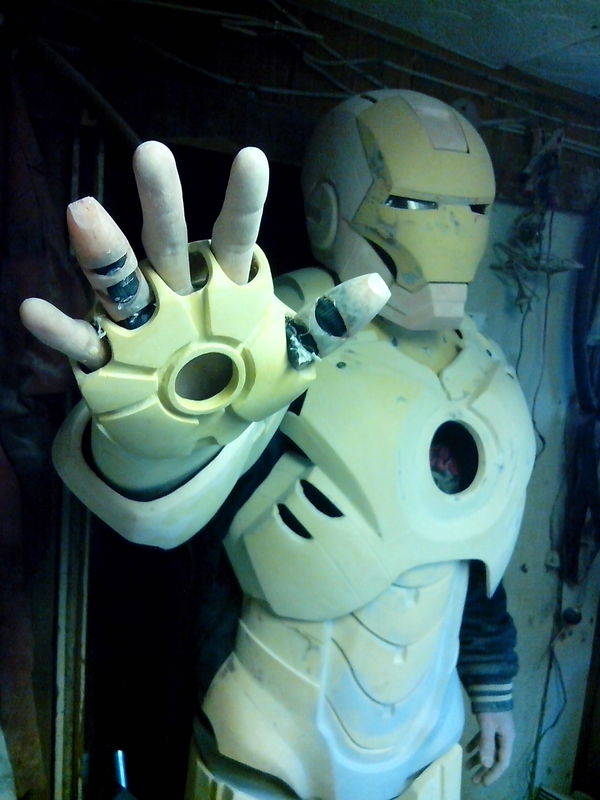

промежуточные результаты ) я был вполне доволен

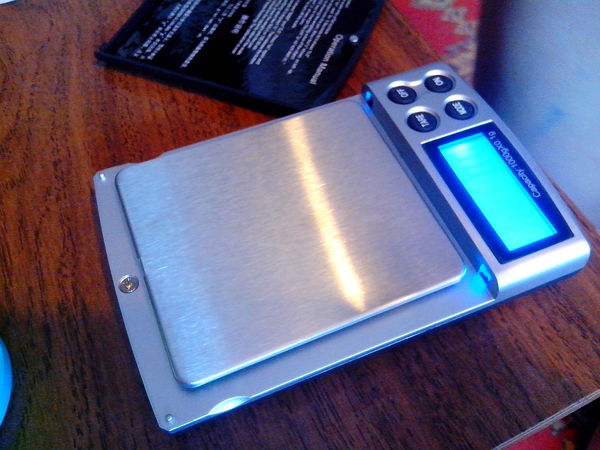

приобрёл весы , стоимость где то в районе 500 р . взвешивает не больше 1 кг . он понадобится мне на этапе силиконовой формовки .

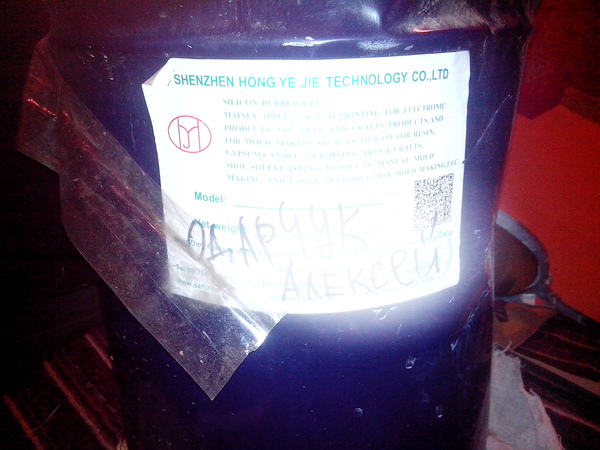

вот собственно и сам силикон , заказал бочку 30 литров , стоимость 10 000 р +-
до этого был опыт работы с силиконом но не особо удачный . фамилию специально высветлил. думаю она вам ни к чему )
как пришёл силикон я сразу же решил опробовать его в деле, ну очень интересно было )) в роли подопытного взята ладонь ) картоном заклеил все отверстия , и промазал пластилином .

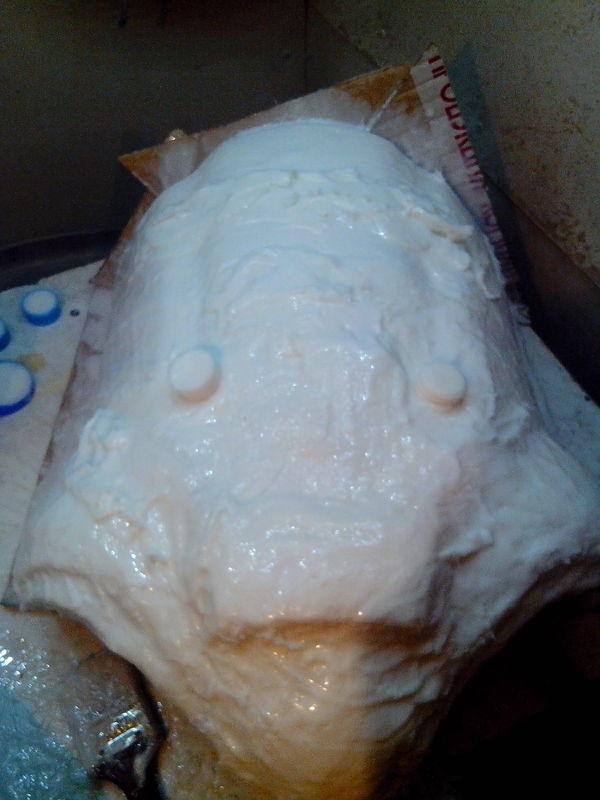

силикон наносил кистью , нанёс около 4-5 тонких слоёв . затвердевание силикона напрямую зависит от количества катализатора и температуры .
в этот же день сделал кожух на силиконовую форму из гипса на скорую руку и отлил первый экземпляр из рондо ( смола и шпатлёвка 50 на 50 ) это чудо рождение новой детальки )) в общем на этой прекрасной ноте 2 -я часть эпопеи подходит к концу .
не тратьте время зря , действуйте , дерзайте ,творите))))
надеюсь моя писанина принесёт вам пользу) текст достаточно скудный, извиняюсь за это . нет времени расписывать все подробности ) нужно проект закончить , сроки жмут как обычно
IRON MAN MARK 4-6. 3 костюма железного человека за 6 месяцев . часть 1
всем привет , в начале 2015 года пришёл заказ на 2 костюма железного человека , на свой страх и риск решился взять этот проект . После некоторого раздумья позвал друга на помощь .Ну и понеслось )))) тут уже мобилка чутка по лучше, как ни как 5 МЕГАпикселей

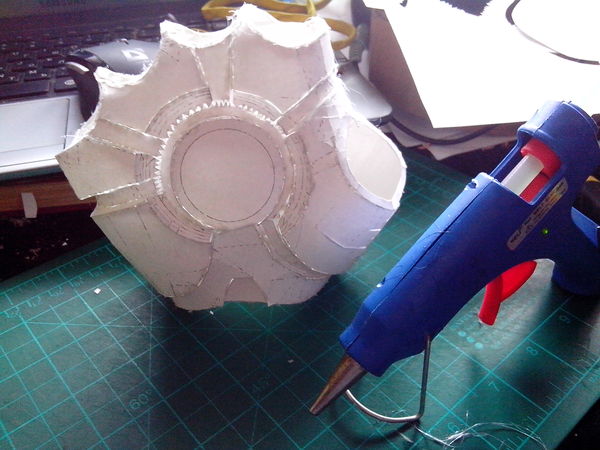

сборка началась в начале января . в этом костюме я решил обойтись без гофрокртона ,только чертёжная бумага .

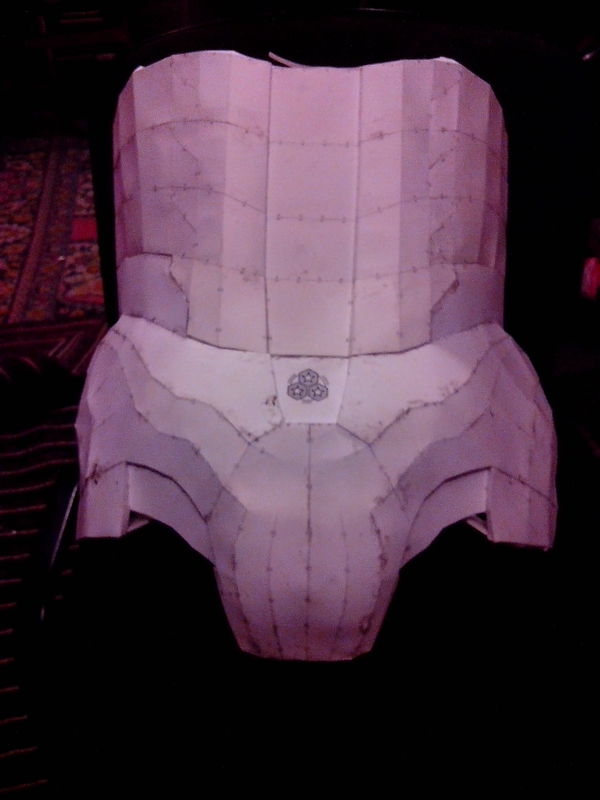

сборку начал с груди ,затем спина ,пресс и так далее

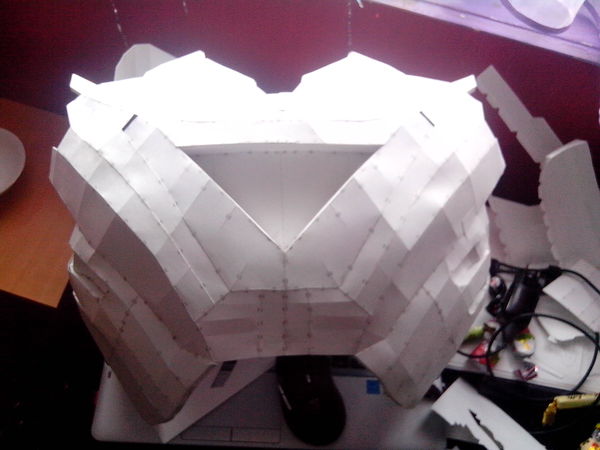

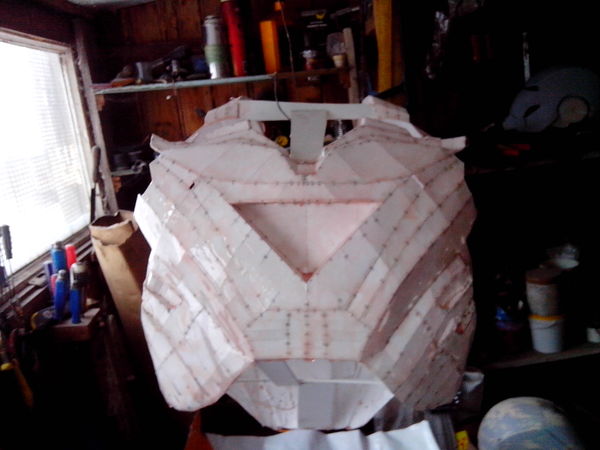

на фото грудь склеена со спиной воедино для того что бы в дальнейшем после полного укрепления и разъединения эти две детали стыковались между собой . установлены распорки изготовленные из пвх . пользовался как и в прошлый раз смолой фирмы novol. покупал литровые банки .по идее было бы проще и дешевле заказать 10 литровой бочкой с инета , но мы же лёгких путей не ищем) я не упущу возможности усложнить себе жизнь , к сожалению )
в этот раз я постарался с большей тщательностью подгонять детали друг к другу чем на прошлом костюме ,размеры развёртки были взяты стандартные как и в прошлый раз .
так как на дворе январь то за бортом от -10 до-25 ,мастерская не утеплённая поэтому в помещении даже до 0 не доходило ,а отвердевание смолы напрямую зависит от температуры , весь зимний этап обогревался ветерком , и детали обогревал им же )

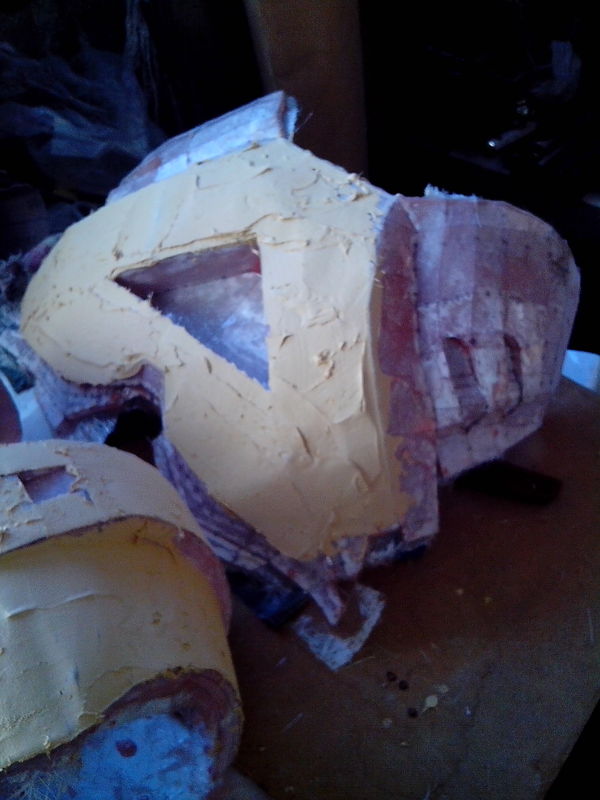

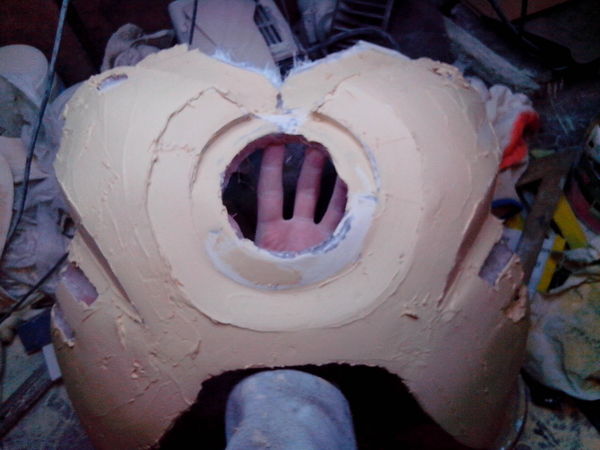

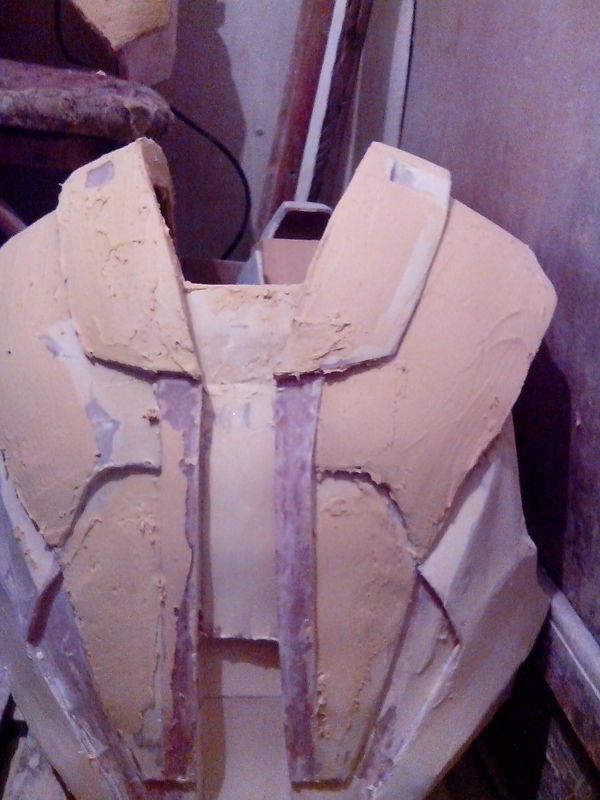

опять же ошибки которые мне потом аукнуться при шпатлевании . если есть возможность то перед шпатлеванием убирайте бумагу с модели ,можно вымочить её к примеру в воде .
ветерок с мастерской справлялся очень плохо , поэтому пришлось переехать в другое помещение , в душ. Половина костюма собиралась в помещении 2 квадратных метра почти всю зиму .Зато там было потеплее и это радовало .

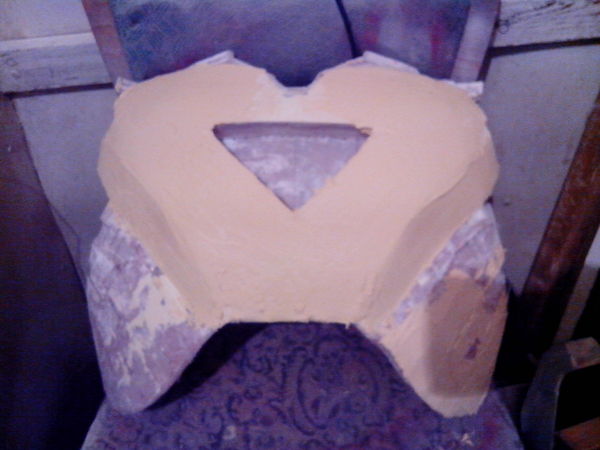

Грудь со спиной приобретают формы и это замечательно ) на тот момент я уже приобрёл гравёр и он достаточно упростил мой труд.

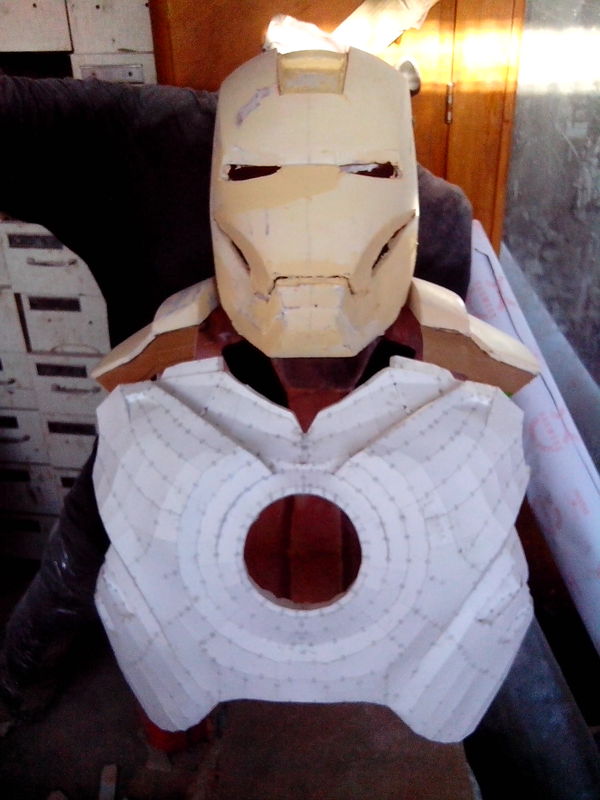

решил собрать верхнюю часть: грудь , спина , шея ,шлем , бицепс , предплечье , перчатки ,плечи .

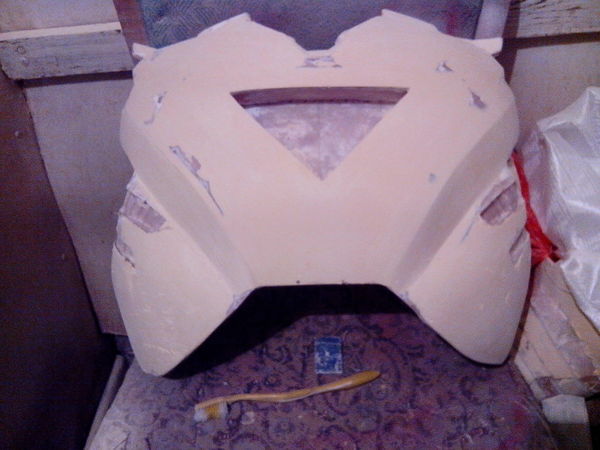

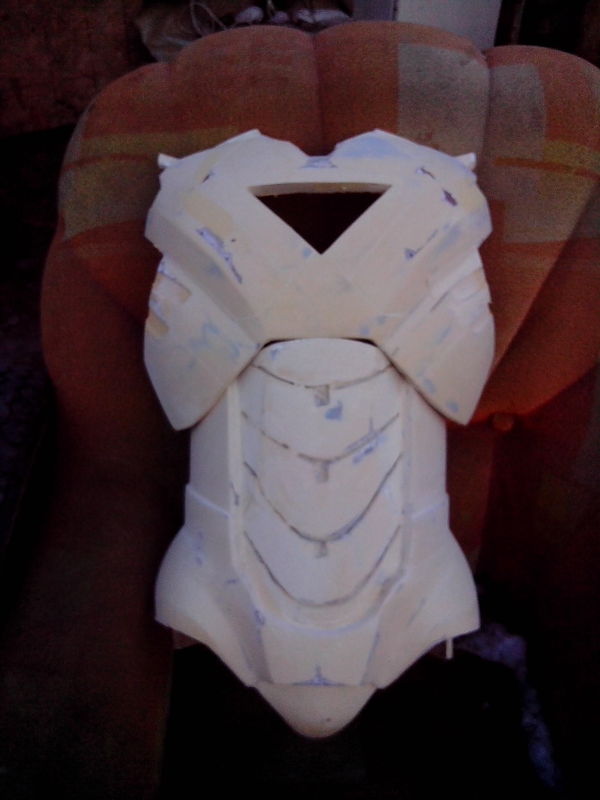

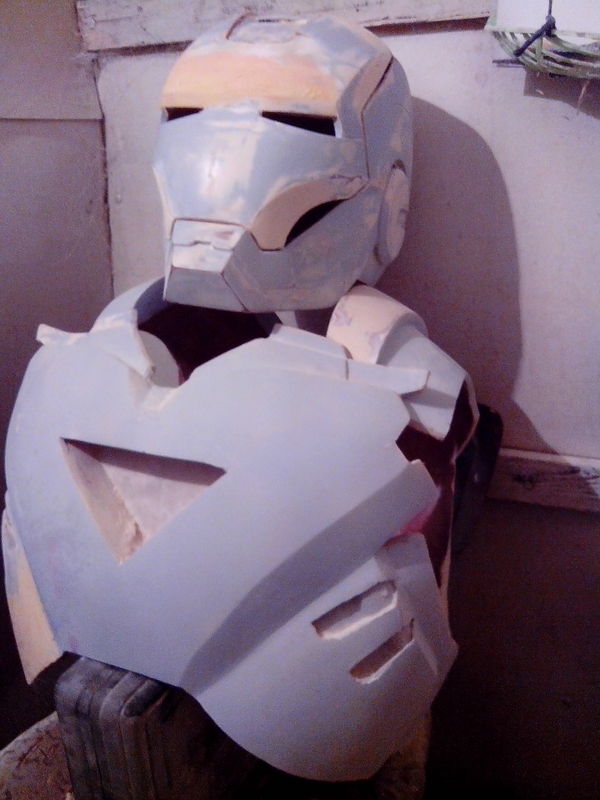

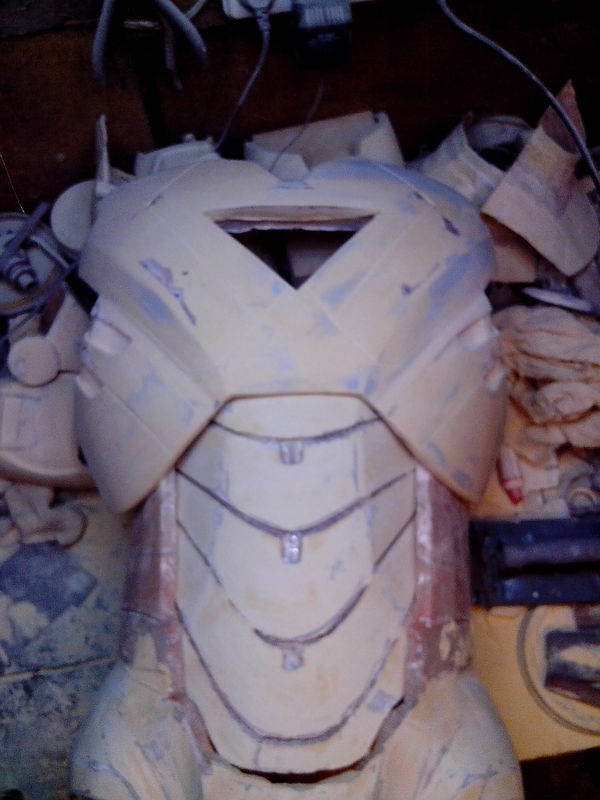

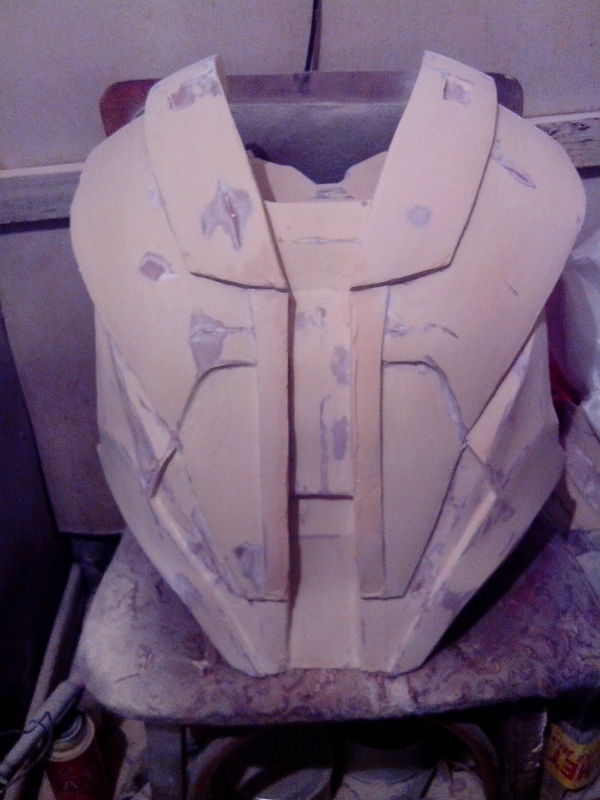

грудь со спиной почти готовы , грунтую для проявки косяков .

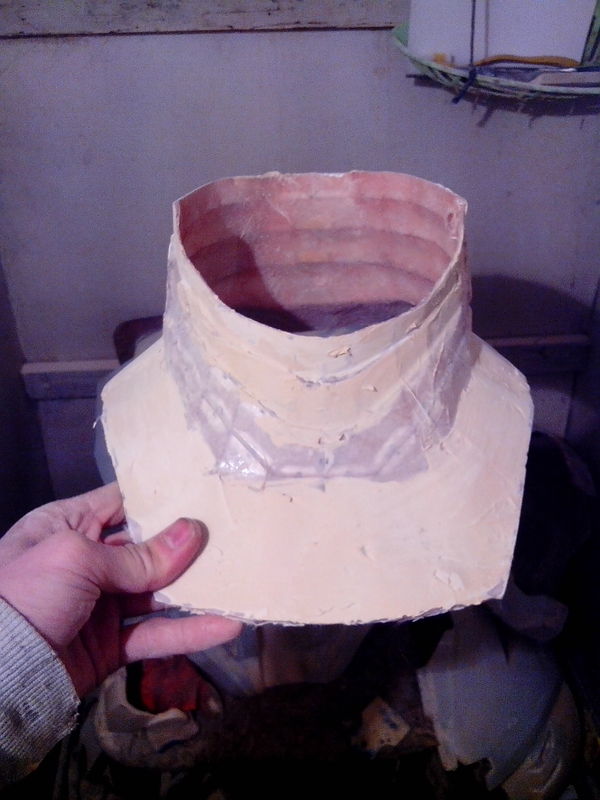

с шеей был отдельный геморрой , всё таки её надо делать из эвы и всё) а то ходить ужасно не удобно ,а эвы у меня тогда и не было , да и купить я не знал где .

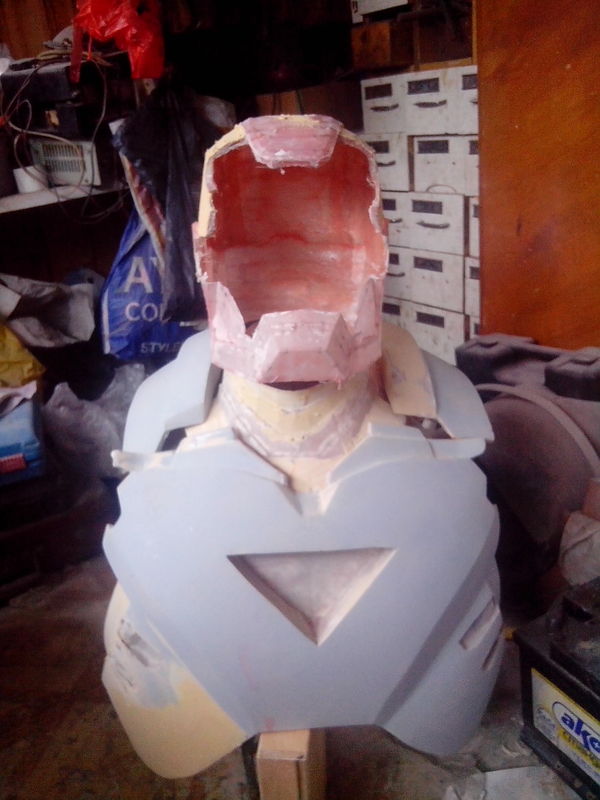

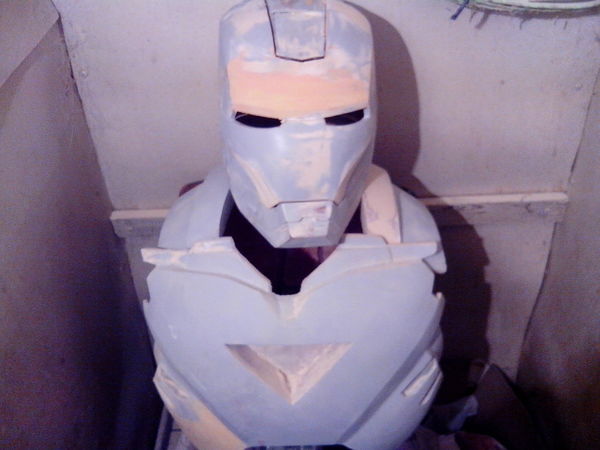

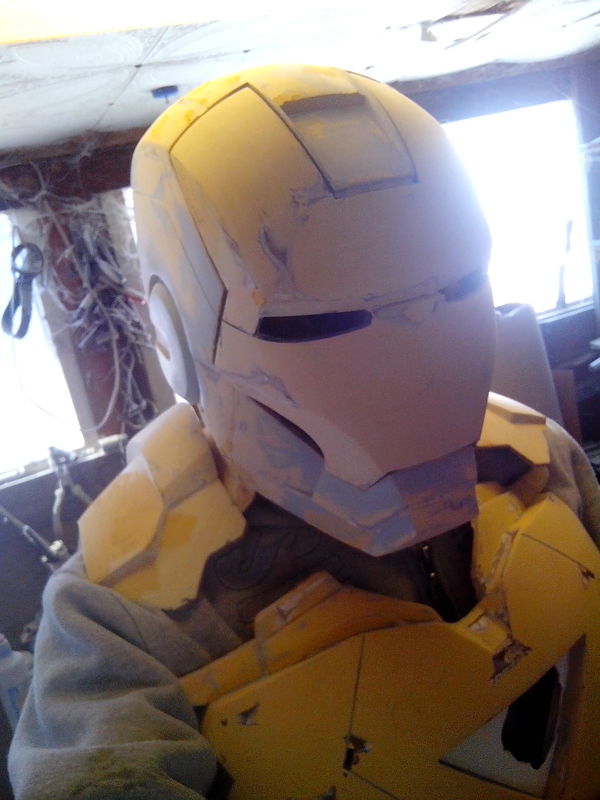

собрал в кучку все более менее готовые детали ,посмотрел результат , шлем опять же велик и поэтому позже будет собран новый .

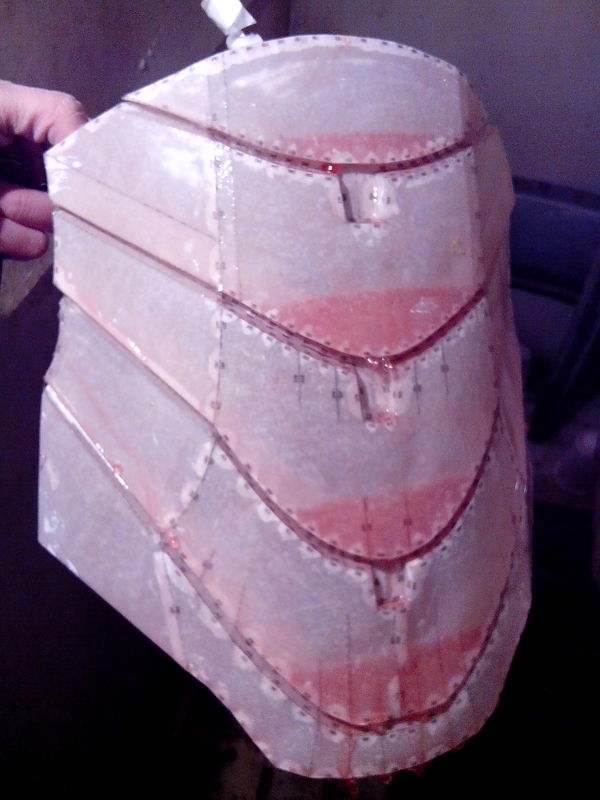

собрал труселя с торсом , склеил всё это воедино .
склеил обе перчатки , первую клеил из чертёжки , вторую решил склеить из гофры , так как терпения уже не хватало на эти мелкие вечно рвущиеся и не склеивающиеся детали))
иногда нужно отвлечься от основной работы ) склеил железного патриота, стало легче)

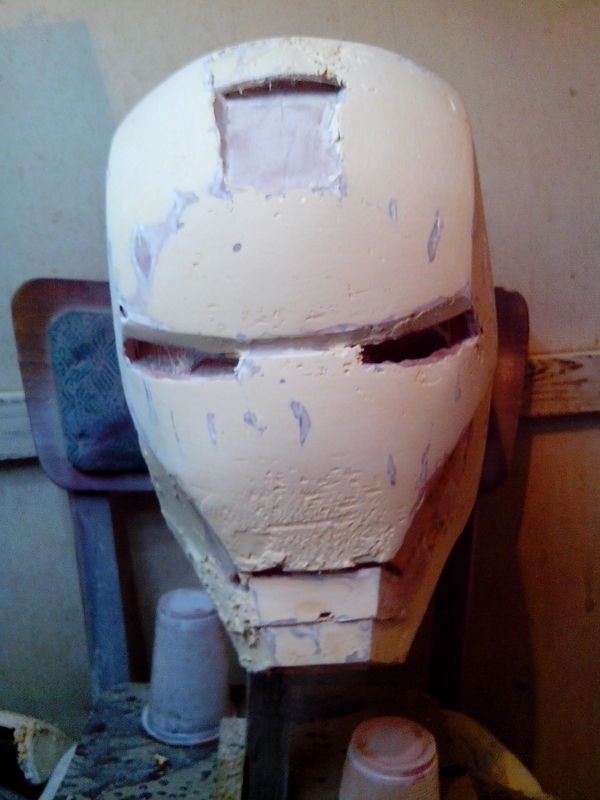

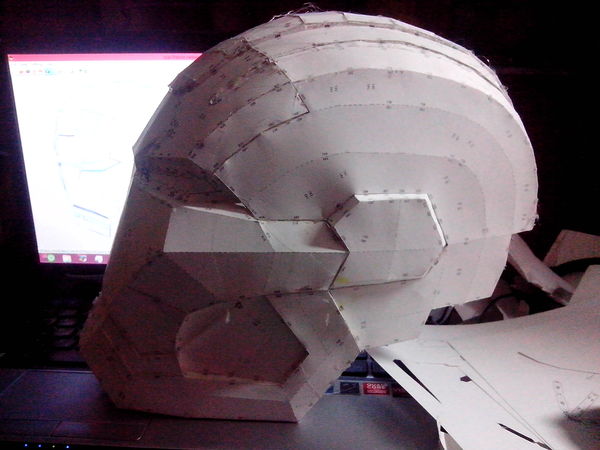

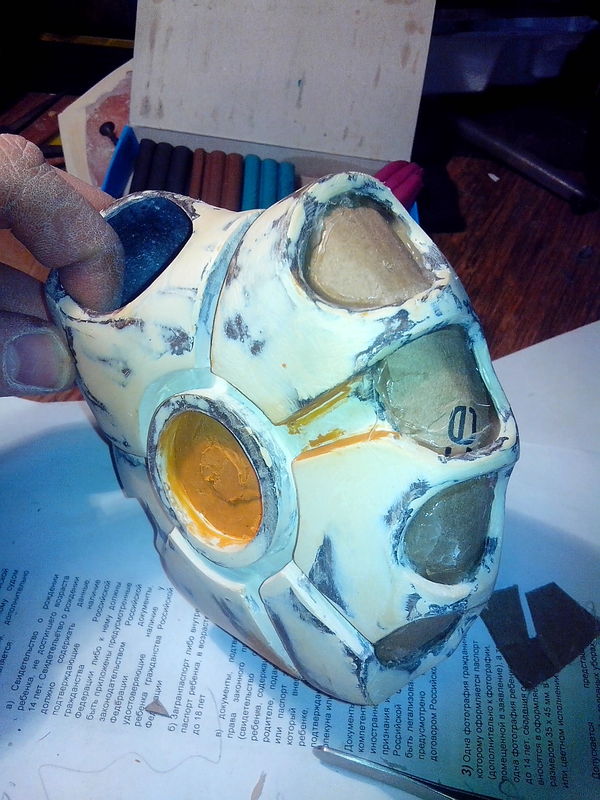

начал работать над новым шлемом , поторопился и склеил всё ужасно криво косо ) тут даже дилетант это узрит . но я решил не выбрасывать это г, а всё ж таки довести дело до конца )

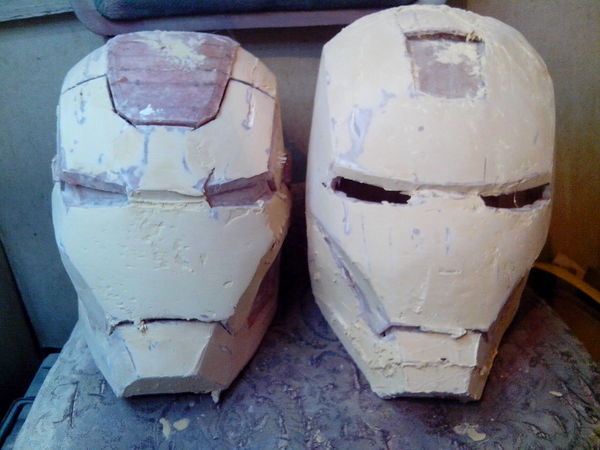

в процессе сразу два шлема , вскоре будет не до патриота, так как будут жать сроки .
вот вам и проблемы с гофрой , видно на круге косяк ,а подобных косяков ещё не мало.
всё, на этом пост заканчивается так как больше фоток залить нету места) ждите следующего поста если интересно конечно. предстоит ещё много работы , всё дошкурить , снять силиконовые формы , отлить ещё два костюма,разобраться с электроникой )
КАК Я ПРО(СРАЛ)ВЁЛ СВОЁ ЛЕТО!!! , сборка костюма iron man mark 4. первый опыт) часть 2
продолжаю вам рассказывать о том как не надо проводить своё лето )) в общем продолжаем сборку и покраску .
пресс был собран воедино так как думалки и терпения не хватило осуществить подвижные пластины .пресс собран с кучей косяков ,ну на фото и так всё видно
так как труселя оказались не моего размера и втиснуть своё величество в них я не мог как ни крути , пришлось разрезать трусы на пополам . сделал какие то крепления , не помню какие ) возможно на липучках
шея , тоже разрезана на две части так как по другому её не напялишь ) конечно в идеале нужно было собирать шею из эвы , но это же мой первый костюм , тут только хардкор )
покраска идёт полным ходом , покраска дилетантская, сам знаю . крепления сделал из алюминевого листа , вырезаны полосы и просверлены отверстия под болтики .приклеено на клей пистолет к смоле , как оказалось это очень ненадёжное крепление .
покраска , покраска , покраска ) скукота

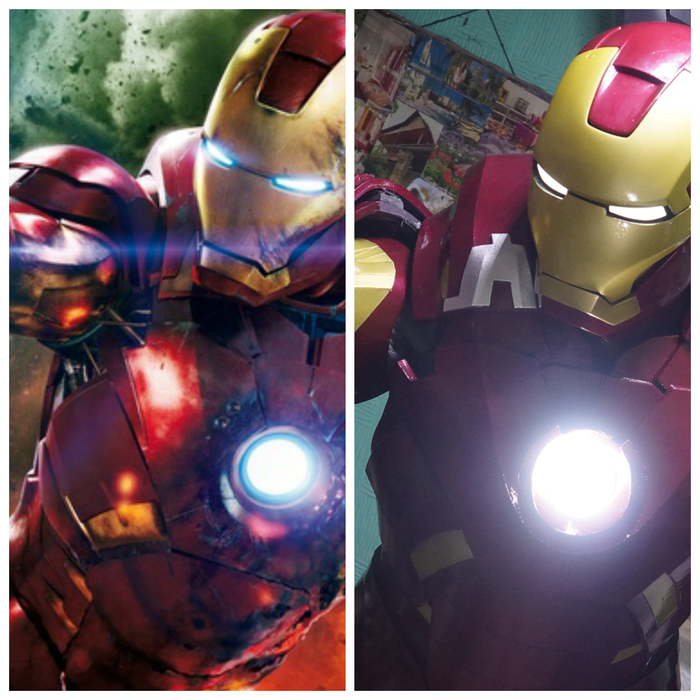

вставил 12 вольтовые светодиоды в грудь , питание от кроны 9 вольт )
покрасил ноги, золотой через чур яркий , ну перекрашивать как то лень было )
небольшая примерочка) криво косо , пилим дальше )
в общем шлем большой оказался, рост мой мал для нормальной пропорциональности всей картины . ноги норм) пойдёт )
вот что имеем спустя просранное лето )))
костюм был изготовлен в 2014 году , когда я его начал собирать я его и не думал продавать ) ,но после того как собрал весь сет понял, что куда мне его девать и ,что мне с ним делать ,в последствии костюм решено было продать ) всем удачного крафта , прямых рук , хорошего настроения и побольше ))))))))))))))))))))))))))))))))))))))))))))))))))))))))) и помните ... от долгого сидения в интернете руки прямее не становятся)) так, и для троллей.. костюм говно , жизнь бессмысленна , вы крутые все остальные дерьмо , ошибок туча , скобок море , инфы мало картинок много .(( не умею я писать посты , не моё это .но писать буду ))
