anto1fik

Всем привет! Недавно окончил сборку автобуса BredaMenarinibus M221 в масштабе 1:43. Делал ооочень долго, аж 10 месяцев с огромными перерывами. На модели имеется рабочая подвеска, поворачивающиеся колёса передние, открывающиеся двери, максимально приближенная детализация (есть некоторые неточности, но немногие этот автобус видели). Имеет в себе необычную конструкцию: сделана ферма, которая затем обшивалась картонными листами. Использовалась 3D печать (фотополимерная и классическая FDM)

Прототип работал в г. Санкт-Петербург до 2010 года в АП-2. Было два таких автобуса на весь город (и Россию в целом)

В сравнении с прототипом

Также есть видео с процессом сборки

Всем привет!
Предистория.
Прикупил я тут значит игровой руль (а руль интересный сам по себе на деле)

Но стол не шибко большой у меня и на столе случается путаница проводов. А руль поддерживает подключение к PS4, которая у меня имеется

И заинтересовался я идеей сделать подставку, ибо увидев цены на готовые...
(как в пример, есть чуть дешевле, но всё равно много)

И было принято решение действовать. Конструкцию выбрал выше скинутой. Ибо нравится простота и компактность всей схемы
И работа закипела
Поехал во всеми любимый зелёно белый магазин за деталями. Общая схема поменяется по ходе дела и конструкция ещё упростится. За основу взяты труба 25 мм и толщиной стенки 1 мм. Ушло примерно 3-4 метра. Собирается по системе Джокер

А вот примерный эскиз

Начало положено. На первой картинке трубы длиной 70, 60, 56 и 30 см. На второй 25, 15 и 10 (со второй позже уйдёт в кану, ибо поменяю концепцию изделия, но может кто додумает ещё как-то). Пилил обычной болгаркой с отрезным диском

И начало сборки. Впоследствии от столика под КПП откажусь, это как раз короткие трубки и есть

В качестве столешницы взят кусок ЛДСП панели от мебели толщиной 16 мм. Крепится креплением для полок

Также была докуплена такая пятка и ещё одна угловая труба. Прикручена саморезами напрямую к панели. Ссадина на руке не связана с сборкой стойки)

И устанавливается руль на место. Провода укладываются по периметру аккуратно при помощи Валер (стяжек, зачёркнуто). Педали на честном слове пока держатся, ибо не придумал как лучше закрепить (на 4 полкодержателя посажено)

Вот так выглядит в сложенном виде. Достаточно компактно. Достаточно открутить буквально 2 шестигранника и сложить

На всю конструкцию ушло 11 Т-образных соединителей, две угловых трубы, 6 полкодкржателей, стойка для трубы с креплением к столешнице. По затратам вышло около 4к
Жёсткая вышла довольно-таки и не очень тяжёлая. Руль не перевешивает. Но до педалей далековато немного, но терпимо

Всем привет! Вашему вниманию предстаёт масштабная модель городского автобуса МАЗ-203.085 в масштабе 1:43 от производителя AVD Models. Делал с перерывами около 5 месяцев (уже руки опускались его доделывать). Модель собиралась почти "из коробки" добавлялись только мелкие элементы в салон и на кузов. Прототип работает в Питере в 7 автобусном парке, сейчас ходит под номером 8414. Но модель чуть под другую модификацию и имеются отличия некоторые. Декали самодельные. В салон добавлены валидаторы и кнопки открытия дверей. А снаружи проводка к стеклоочистителям. Зеркала с зеркальным покрытием (шло в комплекте с китом). Также окна затонированы цветным лаком от Tamiya кистью (да, неправильно, но что есть...), чуть выделена расшивка (жидким акрилом)

Также есть видео с процессом сборки модели:

Всем привет! Пришла мне в голову как-то идея сделать тальхарпу (она же скандинавская лира). Это смычковый народный инструмент скандинавских народов. Опыта работы с деревом нет ниакого, лишь попытки были до этого. Исходники (если можно так сказать) брал тут. Ибо относительно подробно было описано. Размеры струнодержателя и бриджа (общие) взял из видео выше, как и размер инструмента.

Для начала примерно что я планирую получить в итоге. За исключением размера, я буду делать 80х20х5 см

И начинается сама работа. Для начала сосновый брус (50х20 мм) распиливаю в нужный размер (длинные палки 80 см, а короткие по 20)

Затем делается соединение шип-паз

Склеивается воедино

Далее из фанеры 6 мм выпиливаются верхняя и нижняя деки. В качестве резонаторного отверстия решил добавить руны (защита и мужество)

Устанавливаются шканты и параллельно грубо шлифуется корпус

Внутреннюю часть дек и корпуса покрываю лаком цвета "Дуб"

Из куска дуба делаю струнодержатель (некий подвесной бридж) и подставку под струны (грубая форма пока что для понимания размеров). Да, ещё будет стоять 3 скрипичных машинки

По мере высыхания лака приклеиваются деки на место. Также по центру добавил небольшой брусок-соединитель двух дек для усиления вибрации (видел в некоторых статьях и видео)

Из того же куска дуба делаю простенький кронштейн для установки верёвки для подвешивания бриджа (использовать буду паракорд, об этом чуть позже)

И вклеиваю на место (позже зашлифуется шпатлёвка, был вечер на момент сьёмки фото, а скотчем скреплено, потому что не было струбцин таких больших)

Далее следует шлифовка всего корпуса и срезание лишнего дерева в районе места под колки (с последующей обработкой корпуса)

Финальный вид подставки и бриджа

Затем покрываю всё это исчадие ада хозяйство лаком Цапон и "Клён" в 2-3 слоя

В качестве колков использую обычные гитарные колки (потому что имеются лишние дома, да и непросто сделать свои при отсуствии подходящих материалов). Крышка декоративная на колке не утрачена, а не влезла, поскольку отверстие неперпендикулярное вышло (смещено влево, видно)

На бридж цепляю кусок паракорда 5 мм. Длина нити около 40-50 см. И устанавливаю скрипичные машинки

И устанавливаю бридж на место. Завязан на 2 обычных узла

И самое приятное, установка струн. Поставил струны для виолончели. Смычок покупной. Подставка под струны тоже поменяется в последствии (на видео уже готовая)

И тальхарпа готова. Считаю в целом удавшимся инструментом. Даже несморя на некую нессосность всей конструкции, звучит похоже. Как мне кажется, вышла бас-тальхарпа, звук басистый в сравнении с обычными тальхарпами. Строй E-A-D. На всю сборку ушло 4 дня, которые чуть растянулись из-за работы (суммарно около недели и ещё с неделю попытка записать звучание). Кстати, по поводу звучания. Звук с камеры с небольшой обрабокой (вырезение шума)

Всем привет! Пришла мне в голову мысль сделать часы. А бесхозно валяется велосипедная изношенная кассета. Дай думаю чего пропадать, пущу в дело

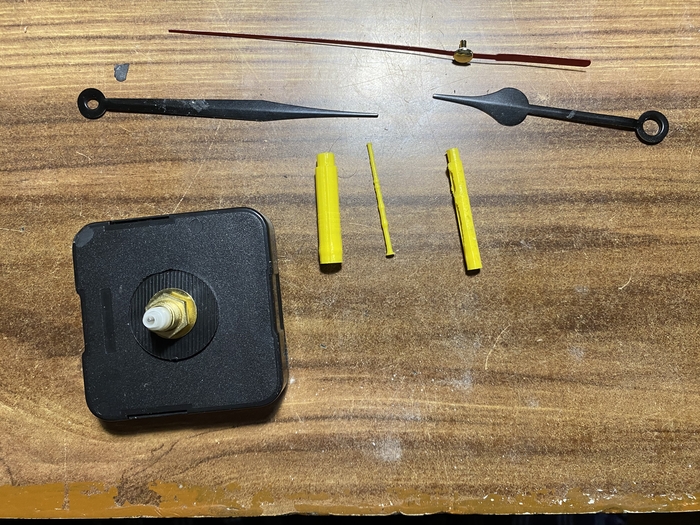

Для начала что будет стоять. Часовой механизм со штоком 16 мм, который будет удлиняться стержнем от ручки и распечатанной втулкой (позже механизм будет другим)

Затем всё было отмыто от многовековой грязи. Также на суперклей приклеил звёздочку и гайку

Затем был найден кусок сосновой доски. От неё отрезаю квадратный кусок примерно 18х18 см, скругляю и делаю отверстия для крепления кассеты винтами (позже выяснится, что хватит и одного винта, крепление неудобное немного, не хотел приклеивать

А вот сами удлинялки. От секундной стрелки впоследствии откажусь совсем

Предварительная примерка всего

Под часовой механизм сделан паз. Затем основание покрывается лаком цапон в 3 слоя

Устанавливается механизм на место вместе с кассетой

По поводу крепления кассеты: расширены отверстия на лучах до 5 мм (тяжело сверлится калёная сталь), затем крепится гайкой и винтом

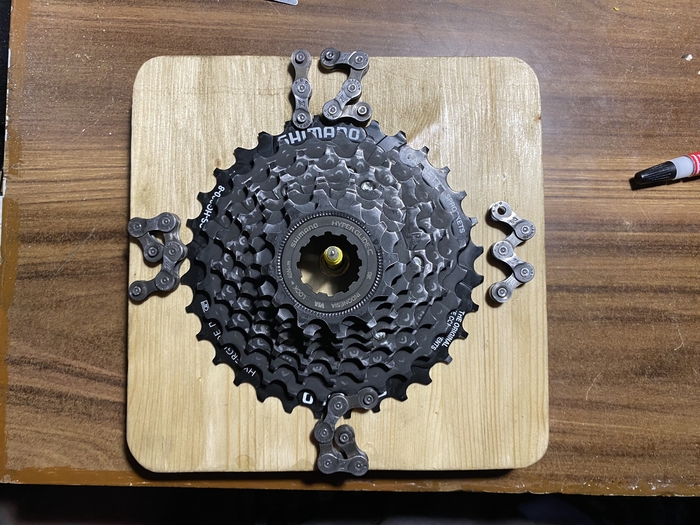

В качестве цифр принято решение использовать куски велосипедной цепи старой. Звенья склеены суперклеем

Приклеивается в примерно нужные места

Затем делаю петельку для подвешивания к стене на обратной стороне. Железка - какой-то кронштейн от мультиварки

Ну и финальный результат

Получилось необычно и прикольно, даже несмотря на то, что сделано в стилей "И так сойдёт" (зачёркнуто) Хай-Так. Доска не вышла прозрачной из-за грязной кисточки, но подтёки даже шарма придают. Кончики стрелок подкрасил акриловой краской

(пост будет длинным)

Часть 0. Предисловие

Всем привет! Имеется ноутбук DNS W650EH-2. Но его постигла участь: растрескался корпус, почти целиком

А поскольку его начинка более чем рабочая, было принято решение попробовать впихнуть невпихуемое и попробовать сделать моноблок. Идея не нова, такого полно на просторах инета. Цели стояли следующие:
-Сделать максимально похожим на готовый (покупной) моноблок;
-Иметь минимум выступающих проводов;
-Должен быть максимально тонким, насколько это возможно (спойлер-вышел тонким, но не совсем прям тонкий)

Часть 1. Подготовка к работе

Для начала начал с разборки самого ноутбука, вытаскивая всю начинку аккуратно, чтобы можно было её использовать. Не без косяков: сломалась защёлка шлейфа платки с usb и джеками ((

Часть 2. Начало сборки рамы

В качестве несущего элемента (как я называю-рамы) был выбран поликарбонат толщиной 3 мм. Размечаю его и вырезаю кусок размером 26х37 см. Затем на 3д принтере печатаются стойки для крепления платы, в которые впаиваются гайки. Стойки подгоняются под размер материнской платы

Затем предварительно закрепляю все элементы материнской платы (МП, накопитель, вентилятор и тд) на раме

Далее последовала сборка передней части моноблока. Приклеил антенну Wi-Fi, которая выполнена в виде листа фольги (да, тут не двумя проводами реализовано) и зафиксировал матрицу на родные винты и часть бонок

Далее изготовлено крепление под блок питания. И также распечатаны ножки, которые будут переделаны в дальнейшем

Вот такая примерная компоновка. Кнопка включения примерно так и останется на этом месте. А разъём БП позже поменяет положение

Из оргстекла толщиной 2 мм вырезана передняя панель. В дальнейшем ещё дважды вырезана будет. Крепится к раме на 5 винтов

Финальный вид компоновки. Также был докуплен usb хаб

Часть 3. Задняя крышка

Затем последовала сборка задней крышки, которая будет закрывать всё это хозяйство сзади. В качестве неё будет использован ПВХ пластик толщиной 3 мм. Также были проделаны необходимые отверстия. Отверстия были выровнены по возможности. Общая толщина вышла около 55 мм

Все грани были зашпаклёваны и скруглены в стиле "хай-так"

И затем была покраска из баллончика. Каждая позиция в 2-3 слоя

И общий вид. Дополнительно распечатаны небольшие втулки, чтобы не было прогибаний. Сама крышка держится на 10 винтах

И вот момент его полноценной работы. Была докуплена небольшая клава, а мышка была дома

Часть 5. Заключение

Вот такой шайтанобук у меня вышел. Не без косяков, но для себя пойдёт. Остаётся всякая мелочёвка по сути. Всё, что было запланировано, выполнено, разве что портит вид торчащий провод от хаба слева
Из крепежа использовал винты и гайки М3 (от 6 до 20 мм), винты М2,5 (почти самые маленькие; крепление вентилятора и частично матрицы) и родные винты и бонки от ноутбука. Суммарно делал около недели это всё. Хотя и начал в декабре прошлого года, а закончил сейчас, руки не доходили докупить лис ПВХ)

Всем удачи в реализации своих странных идей :3
