Привет из 2006 или Nokia 6131 (O_o)

Nokia 6131 — трёхдиапазонный (GSM 900/1800/1900) сотовый телефон фирмы Nokia, выполненный в раскладном форм-факторе. Выпущен в феврале 2006 года, снят с производства. (с) Википедия

Привет из 2006 или Nokia 6131 (O_o) Nokia, Ремонт телефона, Шлейф, Пайка, Длиннопост, Видео

Я думал, что они уже все на помойках, но нет. Принесли чинить. Говорят не показывает.

Давно не писал ничего: рутина да и личные дела... Хоть и откладывал интересные случаи.

А сегодня это чудо принесли.

Товарищ мой предварительно его разобрал, сказал вода в верхней части, на дисплейной плате, да и на дисплейном коннекторе. Надо, говорит, плату верхнюю и дисплей. Иди ищи, в ящике с барахлом были какие-то 6131 (у каждого мастера есть свои ящики со всякими мертвыми и не очень телефонами).

- Эээ, постой, говорю, давай паять. Это быстрее, чем копаться в говне ящиках с хламом. Да и неизвестно живое там что в хламе или нет, а тут говорят работало, значит надо чинить.

Любой ремонт начинается с того, что проверяем наличие дефекта.

Привет из 2006 или Nokia 6131 (O_o) Nokia, Ремонт телефона, Шлейф, Пайка, Длиннопост, Видео

Дефект есть. А именно: показывает подсветку, изображения нет.

Теперь разбираем верх, смотрим разъем дисплея.

Привет из 2006 или Nokia 6131 (O_o) Nokia, Ремонт телефона, Шлейф, Пайка, Длиннопост, Видео

Фотка шакалистая, смазано, но верьте мне. Чернота есть, пара пинов даже шатается.

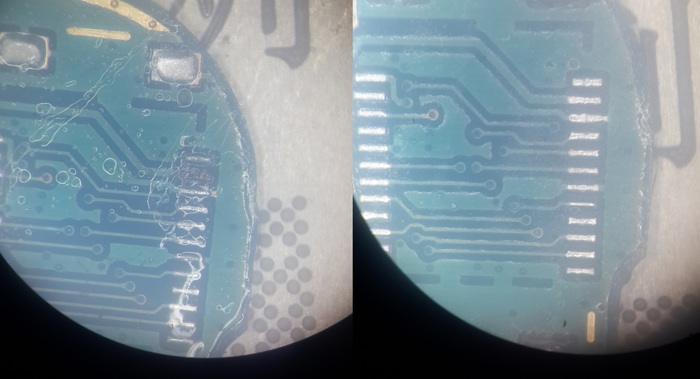

Сначала дисплейную плату (было - стало):

Привет из 2006 или Nokia 6131 (O_o) Nokia, Ремонт телефона, Шлейф, Пайка, Длиннопост, Видео

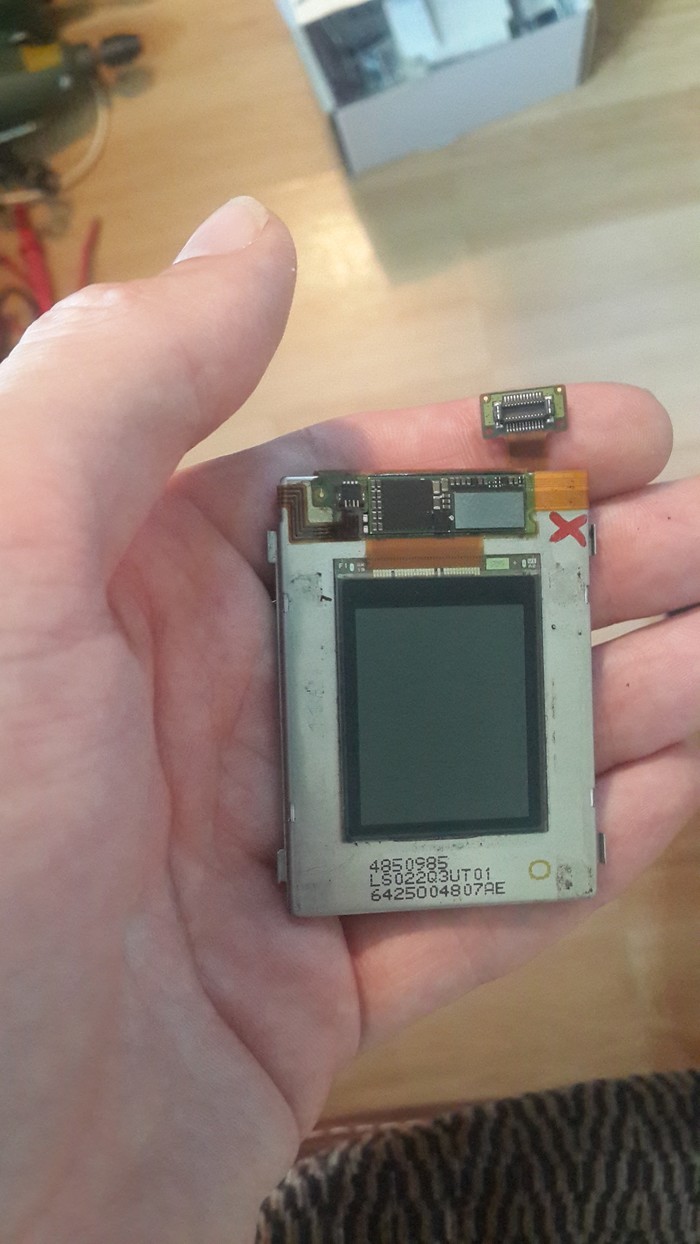

Аналогично проделываю с дисплеем. Разве что дисплейную колодку ставлю новую. Ну как новую... ))) Беру в ящике с битыми дисплеями такой же дисплей дисплейный модуль, который уже бережно помечен буквой "Х" и меняю.

Привет из 2006 или Nokia 6131 (O_o) Nokia, Ремонт телефона, Шлейф, Пайка, Длиннопост, Видео

Кстати, самые удачные буквы для обозначения рабочий/не рабочий: это "Х" и "П". Берите на вооружение.))

Перепаял, пропаял, всё огонь... Собираю. Те же яйца, только в профиль.
Привет из 2006 или Nokia 6131 (O_o) Nokia, Ремонт телефона, Шлейф, Пайка, Длиннопост, Видео

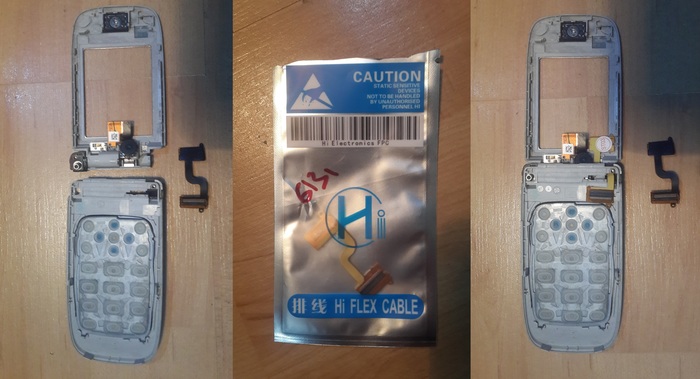

Но мы же не сдаёмся. Достаю ещё одну коробку, со шлейфами.

И не спрашивайте нахера мне шлейф от 6131. ))) Просто были времена, когда мы их меняли. Вот и завалялся один единственный. Вжух...

Привет из 2006 или Nokia 6131 (O_o) Nokia, Ремонт телефона, Шлейф, Пайка, Длиннопост, Видео

Поменяли шлейф, поставили системную плату.

А кто-то помнит сколько винтиков используется в 6131 !? Да! На весь телефон их ДВА! Два винтика, КАРЛ! Шах и мат, айфонщики! ))) Они ещё и одинаковые. Ахахаха! Два одинаковых винтика! И толщиной со спичку! )

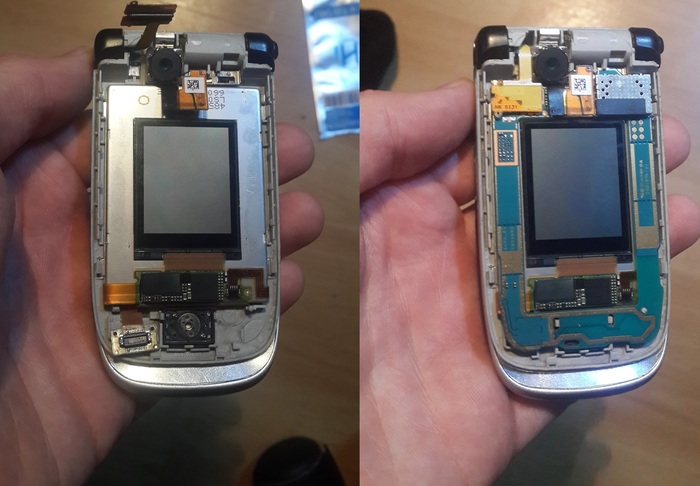

Теперь защелкиваем аккуратно дисплейный модуль в рамку, а сверху дисплейную плату.

Привет из 2006 или Nokia 6131 (O_o) Nokia, Ремонт телефона, Шлейф, Пайка, Длиннопост, Видео

Самое сложное на этом этапе: попасть коннектором дисплея в коннектор дисплейной платы.)

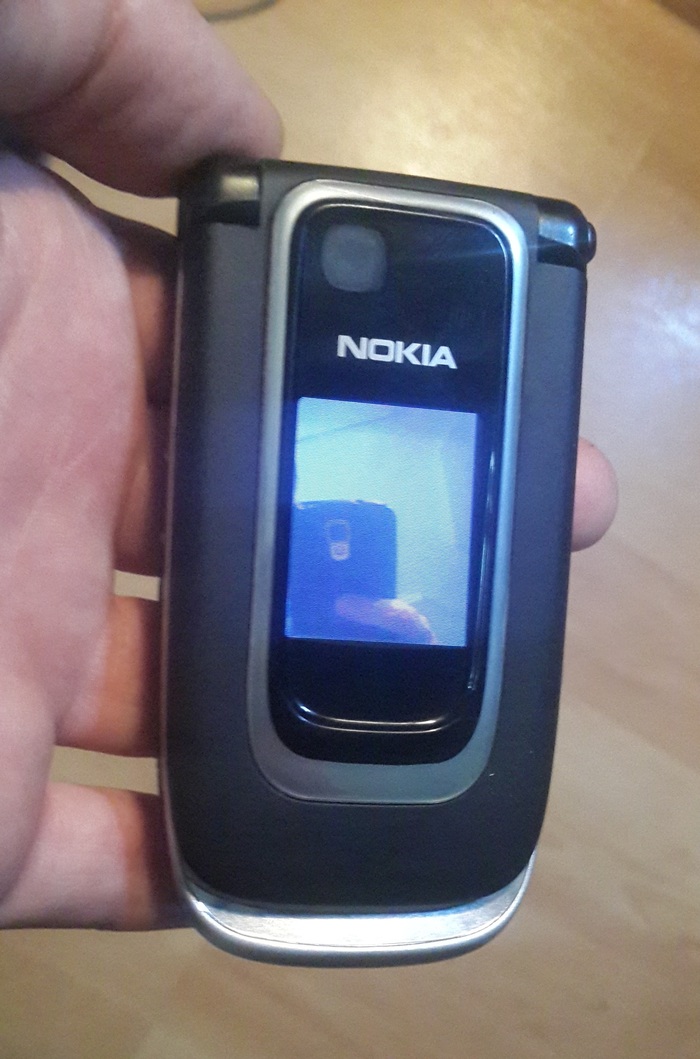

Теперь закрываем всё и можно насладиться тем, ради чего все здесь собрались. А именно

Кайфово же.) Особенно этот механизм открывания и конечно же известная заставка и мелодия.


Вот такие дела. Разумеется всё это нахер никому уже не надо, но кто-то вспомнит, что не так уж и давно были и такие телефоны.

Всех с пятницей. Хороших выходных.


P.S.

Камера одна. А селфи делать уже можно.) Потому что дисплея два! )

Привет из 2006 или Nokia 6131 (O_o) Nokia, Ремонт телефона, Шлейф, Пайка, Длиннопост, Видео
Показать полностью 8 1
128

Ликбез по зарядкам Samsung 30 pin (N8000 P5100 P3100 P6200 N5100 P7500 и т.д.) или "как выбрать зарядку, которая будет заряжать планшет"

Пришлось перечинить много N8000 P5100 N5100 и т.д. с проблемами выхода из строя микросхем памяти. Подробные статьи тут:

https://pikabu.ru/story/samsung_n5100_zamena_emmc_5412825

https://pikabu.ru/story/samsung_n8000_zamena_emmc_bez_boksa_...

https://pikabu.ru/story/samsung_p7500_zamena_emmc_5565558


И их продолжают нести со всей России, что приятно. ) Но так же встречаются и сопутствующие проблемы. Одна из проблем - проблема с зарядкой.


В данном посте пойдет речь про проблемы с зарядкой у планшетов Samsung с разъемами 30 pin (это примерно такой же разъем как на iPhone 3g/gs/4/4s, но другой. ) Вот такой:

Ликбез по зарядкам Samsung 30 pin (N8000 P5100 P3100 P6200 N5100 P7500 и т.д.) или "как выбрать зарядку, которая будет заряжать планшет" Зарядка, Samsung, P5100, N8000, P3100, N5100, P6200, Не заряжается, Длиннопост

Соответственно под словом "планшет" в данном случае будем подразумевать планшет Samsung с разъемом зарядки 30 pin (все из названия поста + аналогичные аппараты Samsung).


Под словами "не заряжается" будем подразумевать, что аппарат не заряжается как положено. Т.е. "заряжается за двое суток" = "не заряжается".


Вся информация собрана из различных источников в интернете, а так же на собственном опыте работы с такими планшетами.


С N8000 и P5100 в комплекте идёт вот точно такой зарядник из трёх частей: вилка, блок и кабель.

Ликбез по зарядкам Samsung 30 pin (N8000 P5100 P3100 P6200 N5100 P7500 и т.д.) или "как выбрать зарядку, которая будет заряжать планшет" Зарядка, Samsung, P5100, N8000, P3100, N5100, P6200, Не заряжается, Длиннопост

Вроде как на другие модели попадались более компактные блоки питания, но сути это не меняет. Будем исходить из этого.


Многие пользователи через годы работы получают проблемы с зарядкой планшетов. Как правило, проявляется это тем, что планшет перестаёт заряжаться нормально: во включенном состоянии рисует крест на АКБ, а в выключенном может заряжаться 2-3 суток. Или же вобще перестаёт заряжаться. Люди покупают новые кабеля, новые зарядники, но всё тщетно. Даже некоторые мастера впадают в ступор, начинают копать плату, хотя часто всё гораздо проще.


Так давайте разберёмся с этим вопросом "по науке". На самом деле диагностика проста до безобразия и для этого понадобится всего два устройства:

цифровой вольтметр USB из китая за 5-6 долларов и адаптер P1000 to microUSB ценой менее доллара:

Ликбез по зарядкам Samsung 30 pin (N8000 P5100 P3100 P6200 N5100 P7500 и т.д.) или "как выбрать зарядку, которая будет заряжать планшет" Зарядка, Samsung, P5100, N8000, P3100, N5100, P6200, Не заряжается, Длиннопост

Особенность этого тестера является то, что он кроме напряжения собственно USB порта показывает так же напряжение на шинах данных. Это очень поможет нам в дальнейшем.


Итак, приступим. У нас на руках три железки:

1. Планшет

2. Кабель

3. Блок питания

И при этом планшет через этот кабель и блок питания или не заряжается вобще, или заряжается очень медленно.

Мы не знаем, что из них неисправно и что нужно заменить. Приступим к диагностике.

Начнём с конца.


Блок питания.

I. Согласно информации от производителя блок питания должен соответствовать следующим характеристикам: напряжение 5 вольт, постоянный ток 2 ампера.

Причем эти параметры пишут на самом устройстве в том или ином виде:

Ликбез по зарядкам Samsung 30 pin (N8000 P5100 P3100 P6200 N5100 P7500 и т.д.) или "как выбрать зарядку, которая будет заряжать планшет" Зарядка, Samsung, P5100, N8000, P3100, N5100, P6200, Не заряжается, Длиннопост

На оригинальной зарядке так же указано мелко среди прочего:

Ликбез по зарядкам Samsung 30 pin (N8000 P5100 P3100 P6200 N5100 P7500 и т.д.) или "как выбрать зарядку, которая будет заряжать планшет" Зарядка, Samsung, P5100, N8000, P3100, N5100, P6200, Не заряжается, Длиннопост

При этом будем полагаться на то, что написанному верим, но стоит иметь ввиду, что китайцы часто завышают показатели з/у, особенно если это дешевая зарядка. Поэтому если у вас зарядный блок уже не родной, то велика вероятность, что он не подходит по параметрам.

И из этого делаем вывод, что эти планшеты не заряжаются от компьютера. На батарее во включенном состоянии будет красный крест. Так всегда, это не является неисправностью.


Небольшое отступление:

Проверить выдерживает ли зарядка заявленные 2 ампера можно с помощью нагрузочного сопротивления. Вот такого типа (Могут отличаться внешне, не суть такая. Два резистора по 1 амперу. Бывает и больше, но нам не надо.)

Ликбез по зарядкам Samsung 30 pin (N8000 P5100 P3100 P6200 N5100 P7500 и т.д.) или "как выбрать зарядку, которая будет заряжать планшет" Зарядка, Samsung, P5100, N8000, P3100, N5100, P6200, Не заряжается, Длиннопост

Тоже в поднебесной покупается за пару мертвых американских президентов.


Во время тестирования нагрузочный резистор будет греться. И не говорите, что я вас не предупреждал. Соответственно ток будет примерно 2 ампера, а напряжение не должно падать ниже 5 вольт. Это будет свидетельствовать о том, что параметры зарядки в норме и она тянет заявленные характеристики.

Для оригинальной зарядки паровоз выглядит вот так:

Ликбез по зарядкам Samsung 30 pin (N8000 P5100 P3100 P6200 N5100 P7500 и т.д.) или "как выбрать зарядку, которая будет заряжать планшет" Зарядка, Samsung, P5100, N8000, P3100, N5100, P6200, Не заряжается, Длиннопост

Лишнюю информацию с дисплея я удалил. Ни к чему она.


II. Второй характеристикой оригинального зарядного устройства является потенциал на линиях D+/D-. Да-да, эти аппараты не будут заряжаться двумя проводниками, им нужно 4 проводника. Причем 4 хороших качественных проводника нормального сечения. Именно это и является первым подводным камнем.

Схематично выход зарядного устройства выглядит так (картинка стырена из интернета):

Ликбез по зарядкам Samsung 30 pin (N8000 P5100 P3100 P6200 N5100 P7500 и т.д.) или "как выбрать зарядку, которая будет заряжать планшет" Зарядка, Samsung, P5100, N8000, P3100, N5100, P6200, Не заряжается, Длиннопост

Т.е. мало того, что D+ и D- соединены между собой, так ещё есть подтяжка по питанию, которая формирует 1,25 вольта на шине данных.

Если такой развязки нет в вашем блоке питания, то планшет не будет от него заряжаться корректно. Он решит что он подключен к компьютеру и ограничит ток зарядки до 400-450 мА. И чтобы зарядиться таким током, потребуется 2-3 дня.

Проверить наличие развязки можно обычным мультиметром. Подлезть в USB разъем вряд ли получится, но порезать старый кабель и измерить - можно. Или же используя наш универсальный тестер посмотреть напряжение на шине данных.

Соответственно для правильного блока питания должно быть как-то так:

Ликбез по зарядкам Samsung 30 pin (N8000 P5100 P3100 P6200 N5100 P7500 и т.д.) или "как выбрать зарядку, которая будет заряжать планшет" Зарядка, Samsung, P5100, N8000, P3100, N5100, P6200, Не заряжается, Длиннопост

Итак, с блоком питания разобрались: 5V/2A + 1,25V на шине данных.


Кабель зарядки.

Он же кабель передачи данных.

Как и практически любой USB кабель он состоит из 4 проводников и экранирующей оплетки.

90% всех проблем с зарядкой этих планшетов - проблема с кабелем (владельцы айфонов поймут))) . Как правило проводники перекручиваются в одном из штекеров и обрываются, или соединяются между собой, что приводит к неработоспособности кабеля или устройства.

Если шина данных в обрыве, то или блок не передаёт 1,25 вольт по шине данных и планшет заряжается малым током как от USB.


Второй подводный камень: качество кабелей.

Если с оригинальными кабелями проблем нет, они работаю прекрасно и свою функцию выполняют, то с китайскими ситуация иная. Наши браться - китайцы частенько делают кабеля из говна и палок. Не потому что они (китайцы) плохие ребята, а потому что русский Ванька хочет закупить подешевле, а продать своему брату подороже.

Идеальный вариант, если кабель у вас оригинальный, вы его бережёте и всё хорошо.

Если так случилось, что оригинального кабеля нет и вы пошли на его поиски и вам говорят, что вот это, вот прям ОРИГИНАЛ и ещё добавляют

Ликбез по зарядкам Samsung 30 pin (N8000 P5100 P3100 P6200 N5100 P7500 и т.д.) или "как выбрать зарядку, которая будет заряжать планшет" Зарядка, Samsung, P5100, N8000, P3100, N5100, P6200, Не заряжается, Длиннопост

то тут как повезёт. Встречаются на рынке кабеля более-менее сносные, а встречаются совсем шлак. Мне приходилось сталкиваться с двумя типами кабелей в своих краях:

1. прям копия оригинала, но в пакетике (самая низкая цена).

2. кабеля ISA в коробках.

Первые хоть и работают, но годятся только для подключения к ПК.

Вторые работают отлично во всех режимах.

Не знаю из чего китайцы делают дешевые кабеля, но они просто не пропускают нужны ток. Т.е. для планшета нужен ток зарядки до 2 ампер, а кабель пропускает только 0,8-0,9 и всё.

Позже будет фото с замерами.

И т.к. блок зарядки у нас специфический, то для правильной работы схемы зарядки нам нужен полностью исправный кабель, где все 4 проводника качественные, не в обрыве и сам кабель пропускает до 2 ампер.

Лайфхак: если через кабель планшет определяется компьютером, то шины данных целые. Но это ещё не значит, что аппарат будет заряжаться этим кабелем нормально: нужно смотреть ток зарядки через тестер USB.

Этот же тестер поможет подобрать кабель, который нормально пропускает ток.


Теперь возникает проблема: если мы в далёкой деревне, где днём с огем такой кабель не найдёшь, блок зарядный утащил медведь в берлогу и на 100 верст вокруг нет магазинов, то попробуем сварганить зарядку из более доступных материалов.

Тут мы вспоминаем про наш адаптер P1000 micro USB (легко ищется по этим словам на али).

Адаптер этот примитивен. Внутри всего два сопротивления, которые формируют те самые 1,25 вольта на шину данных. Таким образом используя ЛЮБОЙ USB блок на честные 5 вольт/2 ампера + microUSB кабель + адаптер P1000 micro USB мы сможем зарядить планшет, поскольку он будет "обманут" адаптером и считать, что он подключен к оригинальной зарядке.

Так же с помощью этого адаптера можно убедиться в том, что схема зарядки исправна (если аппарат через него заряжается, а через родной кабель нет, то значит проблема у нас или в блоке питания или в кабеле).

Я настоятельно не рекомендую использовать этот адаптер постоянно, поскольку на разъем планшета создаётся излишняя нагрузка и он достаточно быстро сломается.

По понятным причинам адаптер не способен передавать данные. Он только для зарядки.


Теперь фото с замерами слева направо:

1. Новый дешевый кабель.

2. Новый дорогой кабель ISA (так же и с оригиналом).

3. Кабель MicroUSB с адаптером (адаптер разобран).

Ликбез по зарядкам Samsung 30 pin (N8000 P5100 P3100 P6200 N5100 P7500 и т.д.) или "как выбрать зарядку, которая будет заряжать планшет" Зарядка, Samsung, P5100, N8000, P3100, N5100, P6200, Не заряжается, Длиннопост

Стоит иметь ввиду, что такие показатели характерны для аппаратов 10,1 дюйма, с большим АКБ и текущим процентом заряда менее 30%. По мере зарядки АКБ ток заряда падает. Аппараты 7-8 дюймов с маленьким АКБ потребляют примерно на 400-500мА меньше (да, для них может и дешевый кабель пойдёт).


В продаже существуют зарядки сборные, т.е. не отдельно блок и кабель, а собранное воедино зарядное устройство. Насколько я знаю, с ними проблем нет, хотя внутрь не лазил.


Собственно планшет.

Если ни одним из способов выше планшет не заряжается, но вы уверены, что он исправен, то причину надо искать уже в самом аппарате. Частенько отрывают разъем на N8000/P5100/P7500, поскольку разъем на шлейфе. Как правило восстановлению шлейф не подлежит, ибо дорожки все порваны и проще заменить. Но менять надо или на оригинал, или сразу проверять, поскольку китайцы тоже бывает чудят и шлейф тоже не пропускает нужный ток. Благо комплект для проверки умещается в карман.)

С планшетами 7-8 дюймов часто бывают проблемы с АКБ (там одна банка и она со временем перестаёт выдавать нужный ток, планшет не может даже загрузиться). Там где большие АКБ такое не встречалось, две банки всё же только емкость теряют.

Более сложные проблемы уже решаются с системной платой, но это совсем другая история.


Я в Саратове, координаты для связи можете найти в предыдущих постах.

Если есть какие-то вопросы, то спрашивайте в комментариях, постараюсь всем ответить.

Всем спасибо за внимание. Надеюсь, было интересно и познавательно.

Думаю, что в этом году постов уже не будет, так что всех с наступающим Новым Годом!

Ликбез по зарядкам Samsung 30 pin (N8000 P5100 P3100 P6200 N5100 P7500 и т.д.) или "как выбрать зарядку, которая будет заряжать планшет" Зарядка, Samsung, P5100, N8000, P3100, N5100, P6200, Не заряжается, Длиннопост
Показать полностью 11
202

Samsung P7500 замена EMMC

Долго не писал ничего. Как и обещал тут: https://pikabu.ru/story/samsung_n8000_zamena_emmc_bez_boksa_... , пишу пост про замену EMMC на Samsung P7500.

Будет много букв, много всякой неинтересной инфы, но вряд ли где-то в явном виде всё это так собрано и разложено.


Вот наш виновник торжества:

Samsung P7500 замена EMMC Саратов, Samsung, Ремонт, P7500, Пайка, Emmc, Длиннопост

Да простит меня яндекс за позаимствованный скриншот.


Попал ко мне этот аппарат через третьи руки на ремонт. Висит, мол, на заставке и не загружается. Я, не зная специфики, взялся, снял чип, изучил проблему... И наткнулся на грабли.

Озвучил ценник, поставил чип назад и отдал аппарат с мыслями, что надо быть идиотом, чтобы за такие деньги его чинить.

Проходит 2-3 недели, мне сообщают, что аппарат всё же надо делать, клиент платит. Ну надо так надо, назад дороги нет, я же мастер, ценник озвучил, значит сделать могу.


Принял его опять в ремонт и начались активные действия.


Особо внимательные зрители заметят, что процессор на этом аппарате Nvidia Tegra 2. Именно вокруг него и будут все наши пляски в этом посте.

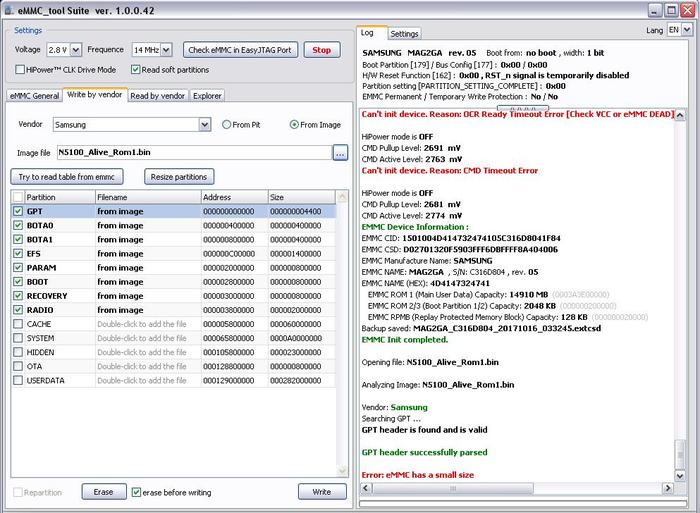

Итак, я сдернул память, закинул её в программатор, убедился, что она неисправна.

Весь процесс сдергивания и борьбы с компаундом описан не раз. Всё ровно как с N8000 https://pikabu.ru/story/samsung_n8000_zamena_emmc_bez_boksa_... и N5100 https://pikabu.ru/story/samsung_n5100_zamena_emmc_5412825


Для работы с EMMC используется вот такой "паровоз":

Samsung P7500 замена EMMC Саратов, Samsung, Ремонт, P7500, Пайка, Emmc, Длиннопост

Память оказалась битая и непригодная для использования. Тем не менее чек проходил, инфа о ней читалась.

Поискав информацию об этом аппарате, узнал, что "в лоб" он не чинится. Нельзя просто записать в него кусок fullflash, загнать в download режим и прошить.

Samsung P7500 замена EMMC Саратов, Samsung, Ремонт, P7500, Пайка, Emmc, Длиннопост

Вся специфика замены памяти на этом аппарате сводится к тому, что процессор не даст записать bootloader, пока не будет предоставлен уникальный SBK (Service Boot Key). Сервисный загрузочный ключ. Иными словами загрузчик залочен.

Причем этот SBK нельзя ни просчитать, ни вычитать из аппарата, ни даже имея живой чип вычитать его из этого чипа... Этот SBK можно получить только из базы Samsung, имея авторизацию.

Samsung P7500 замена EMMC Саратов, Samsung, Ремонт, P7500, Пайка, Emmc, Длиннопост

Но работа начата, ценник озвучен, клиент платит. Где наша не пропадала!?

SBK = MSL коду аппарата. А MSL код можно купить на всяких разных сайтах, которые продают активации, логи, программаторы и т.д. Короче не будем никого рекламировать, всё можно загуглить. Цена тоже разная, может расти, может падать, может вобще пропадать из продажи.

Вобщем деньги за MSL уплачены (свои кровные), назад дороги нет, через пару дней код получен. Для его покупки надо всего то IMEI, S/N  и немного денег.

Представляет код последовательность из 32 шестнадцатиричных символов. Ну примерно вот такую: 2F433C461237543F214E524D2543284F.

Главное, чтобы плата в аппарате была родная, иначе код получим по IMEI с наклейки, а на самом деле это не его IMEI. Тут есть хороший такой риск попадания на деньги.


Далее дело техники.

1. Подготавливаем новый чип памяти со следующим конфигом:

EMMC ROM 1 (Main User Data) Capacity: 15028 MB (0003AB400000)
EMMC ROM 2/3 (Boot Partition 1/2) Capacity: 512 KB (000000080000)
EMMC RPMB (Replay Protected Memory Block) Capacity: 128 KB (000000020000)
Boot from: no boot , width: 1 bit
Boot Partition [179] / Bus Config [177] : 0x00 / 0x00
H/W Reset Function [162] : 0x00 , RST_n signal is temporarily disabled
Partition setting [PARTITION_SETTING_COMPLETE] : 0x00
EMMC Permanent / Temporary Write Protection : No / No

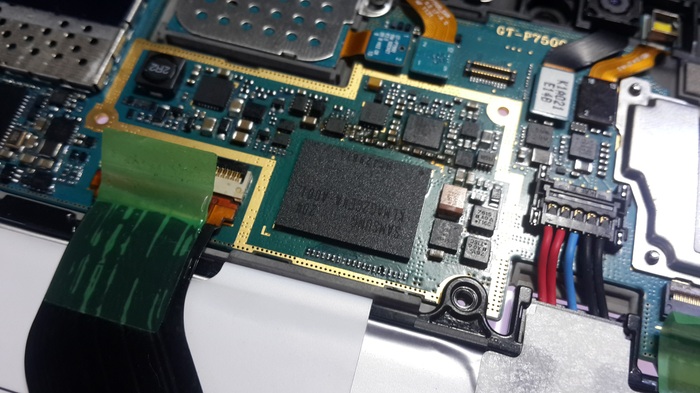

2. Ставим эту память на плату.

Samsung P7500 замена EMMC Саратов, Samsung, Ремонт, P7500, Пайка, Emmc, Длиннопост

3. Подключаем к компу аппарат и прошиваем нехитрый bat файл, не забыв подменить в нём SBK на свой, иначе нифига ничего не выйдет.


@Echo off
cls
setlocal
::set bct_file=P3_300MHz.bct
set bct_file=300MHz_Jun21_2.bct
::set bct_file=Elpida_150MHz_Xtal_26MHz_Samsung_eMMC_May03.bct
::if "%1%"=="e150" set bct_file=Elpida_150MHz_Xtal_26MHz_Samsung_eMMC_May03.bct
:start
ECHO ======= Flashing images to the P4 device =======
ECHO 1. Flashing all images (boot, system) - WIFI
ECHO 2. Flashing all images (boot, system) - RF
ECHO 8. Exit
ECHO ================================================
ECHO Current BCT: %bct_file%
ECHO (!)Note: Set the target on the RECOVERY mode.
set choice = '8'
set /p choice=Type the number you want:
if not '%choice%'=='' set choice=%choice:~0,1%
if '%choice%'=='1' goto whole_wifi
if '%choice%'=='2' goto whole_rf
if '%choice%'=='8' goto exit
ECHO "%choice%" is not valid please try again
ECHO.
goto start
:whole_wifi
ECHO.
ECHO Flashing all images...
nvflash\nvflash.exe --sbk 0x2F433C46 0x214E524D 0x1237543F 0x2543284F --bct %bct_file% --setbct --configfile p4_wifi.cfg --create --bl bootloader.bin --odmdata 0x100C0105 --go
goto end
:exit
:whole_rf
ECHO.
ECHO Flashing all images...
nvflash\nvflash.exe --sbk 0x2F433C46 0x1237543F 0x214E524D 0x2543284F --bct %bct_file% --setbct --configfile p4_rf.cfg --create --bl bootloader.bin --odmdata 0x100C0105 --go
goto end
:exit
ECHO.
ECHO Good-bye!
:end

4. Во время выполнения будет вот такая магия:

Samsung P7500 замена EMMC Саратов, Samsung, Ремонт, P7500, Пайка, Emmc, Длиннопост

4. После этого аппарат можно загнать в download режим и прошить.

Samsung P7500 замена EMMC Саратов, Samsung, Ремонт, P7500, Пайка, Emmc, Длиннопост

Это фоткал ночью на утюг.


5. Дальше уже чисто технические вещи в виде восстановления IMEI, сборки и т.д.

Фото готового аппарата не сохранилось, в сентябре было дело.


P.S.

После сборки и проверки оказалось, что на аппарате нет звука. ) Выяснилось, что рядом с памятью стоит аудио-кодек и из-за многочисленных снятий-установок памяти пришлось этот кодек поднимать и перекатывать. ) Но всё закончилось удачно, даже менять его не пришлось. )


P.P.S.

Следующий пост будет про относительно примитивную систему зарядки планшетов типа P3100/N8000/P5100/P6200/N5100/P7500 и т.д. Как диагностировать, что же сломалось, быстро и с минимальными затратами.


Если какие-то вопросы есть, то спрашивайте.)

Кому не терпится, то я в Саратове, на связь можно выйти через четырепда по моему нику или через VK тоже по нику. Профиль VK пока пустой, но для сообщений использую.  Или почта "мойник" на mail.ru

Показать полностью 6
159

Samsung N8000 замена EMMC без бокса для работы с EMMC

Порадовало, что предыдущий пост https://pikabu.ru/story/samsung_n5100_zamena_emmc_5412825 был написан не зря. Даже подписчики появились, аж 10 штук человек. Привет вам, ребята. )

Не мало видео снято, не мало статей написано про этот аппарат, флагман своего времени, стоимостью на старте продаж порядка 25+ тысяч. А это был 2012-2013 год.

Samsung N8000 замена EMMC без бокса для работы с EMMC Samsung, N8000, Emmc, Пайка, Длиннопост, Z3x

А уж сколько китайских подделок с клавиатурой продано доверчивым гражданам. Даже чеки из всяких эльдорадо и мвидео прикладывали. Вот так выглядит типовая подделка

Samsung N8000 замена EMMC без бокса для работы с EMMC Samsung, N8000, Emmc, Пайка, Длиннопост, Z3x

Качественная матрица, хороший для своего времени 4-ядерный процессор, 2Gb ОЗУ. Аппарат действительно достойный, даже сейчас не теряет свою актуальность. Удивительно, но даже на пластиковом корпусе не отразился возраст аппарата, если, конечно, его не били. Пластик действительно качественный, не то что делают сейчас.

В своё время такие аппараты могли позволить себе обеспеченные люди. Но ничто не вечно и постигла участь выхода из строя микросхемы памяти в этих аппаратах. Процесс планомерный и массовый. У кого-то чуть раньше, у кого-то чуть позже. И 16-гиговые, и 64-гиговые - все. Странно, но 32-гиговые мне не встречались. Зато приходилось делать уже всю линейку: N8000 / N8010 / N8013 / N8020. Особо интересен последний, ибо у него немного иная компоновка внутри, используется уже микро-сим и он с LTE.

Ладно, теперь к небольшим секретам.
Как я уже говорил, много инфы в сети про этот аппарат, много инструкций, много бряканья всевозможными боксами, а я вам скажу, что по сути бокс для работы с EMMC для замены памяти на этом аппарате не нужен от слова совсем.
Есть такой документ от самсунга, файл называется PVI 13-03A - GT-N8000 Recovery Bootloader (J-Tag) Guide.pdf  Не буду давать ссылку, файл прекрасно гуглится.
Посмотрим только обложечку:

Samsung N8000 замена EMMC без бокса для работы с EMMC Samsung, N8000, Emmc, Пайка, Длиннопост, Z3x

Кстати I9300 и N7100 имеют аналогичный документ, только файлы другие к ним.
Общая суть такова, что вам надо
1. Один рабочий планшет (я всегда когда покупаю планшет, то беру один запасной, мало ли).
2. Флешка microSD (рекомендуется на 2 гига), хотя там пойдёт любая, от 64 Mb и до 2 гигабайт. Больше 2Gb я не рекомендую, но скорее всего тоже заработает.
3. Собственно файлы.
Дальше всё делается просто через Odin по инструкции. Флешка в утку, утку в зайца, заяц в шоке  в рабочий планшет, планшет к компу, шьём через Odin с галкой T-Flash. Суть в том, что boot пишется напрямую в microSD. После этого во флешке есть boot, но планшет и комп будут предлагать её отформатировать, ибо привычной файловой системы там нет.
Но у нас же нет рабочего планшета, поэтому программкой Diskdump2.exe мы проcто через карт-ридер записываем во флешку bootloader.
Итак, флешка создана. Зачем она нам, спросите вы? Ну так на стартовой странице документа в явном виде написано, что используется всё это дело если аппарат не включается или после замены BGA Nand.
При включении аппарат пытается зачитать bootloader из EMMC. Если удачно, то он продолжит с неё грузится, если неудачно, то он попытается восстановить boot с microSD. Соответственно обращение к microSD может произойти автоматически или можно сделать это принудительно, замкнув пинцетом резистор R6002.
Это не руководство к действию. Если вы не уверены, что можете повторить, то не надо пробовать. Раскрошить резистор проще, чем его потом восстанавливать. Да и они же разные, вполне конкретного номинала.

При всех операциях АКБ надо зарядить, желательно 4+ вольта. Даже аппарат с дохлой памятью, даже плата совсем без памяти зарядит в аварийном режиме АКБ за двое суток штатной зарядкой с исправным кабелем.
По моему опыту, если аппарат входит в download режим и не шьётся многофайловой сервисной прошивкой через odin, то 100% менять память. Если аппарат тупо не включается, то есть мизерный шанс, что умер boot и после восстановления аппарат заработает. Соответственно если download есть, то автоматически никакого обращения к microSD не будет, если аппарат тупо не включается, то будет обращение и резистор замыкать не надо.)
Результатом всей процедуры по мануалу будет одна из двух картинок:
или так:

Samsung N8000 замена EMMC без бокса для работы с EMMC Samsung, N8000, Emmc, Пайка, Длиннопост, Z3x

или так:

Samsung N8000 замена EMMC без бокса для работы с EMMC Samsung, N8000, Emmc, Пайка, Длиннопост, Z3x

Соответственно в первом случае восстановление прошло успешно, во втором неудачно.)
Если восстановление прошло успешно, то флешка пишется, бут прописался, идём в download, шьём и получаем рабочий аппарат (если не получаем, то опять же менять память). Далее IMEI, сеть и прочие формальности.
Если восстановление произошло неудачно, то либо память неисправна, либо её тупо нет. Да-да, если память не припаять на плату, то будет попытка восстановить boot.
Не трудно догадаться, что если поставить новый чип, то на нём точно так же надо восстановить boot с флешки, это даст нам download режим, что собственно позволит прошить сервисную прошивку и запустить аппарат.

Boot config для этого аппарата следующий:
EMMC ROM1 (Main User Data) Capacity: 15028 MB
EMMC ROM2 (Boot Раздел 1) Емкость: 2048 kB
EMMC ROM3 (Boot Раздел 2) Емкость: 2048 kB
EMMC RPMB (Replay Protected Memory Block) Capacity: 128 kB

Boot configuration [PARTITION_CONFIG: 0x48] Boot from:ROM2 (Boot Partition 1)
Boot bus config [177]: 0x01 , width 4bits , Partition config [179]: 0x48.
H/W reset function [RST_N_FUNCTION]: 0x00
High-capacity W protect group size [HC_WP_GRP_SIZE: 0x00000000]
Partitioning Support [PARTITIONING_SUPPORT]: 0x03

Я честно не уверен, способна ли карточка менять размеры ROM2 и ROM3, но абсолютно точно регистры загрузки при восстановлении с microSD меняются, поскольку я ставил на N8000 флешку с нулевыми регистрами и она так же прекрасно прописывалась с карточки. Разумеется если этот документ писали официалы, то они предполагали, что устанавливаться будет новая память.
Конечно сейчас я использую Z3X Easy Jtag, пишу boot на колодке сразу в память, ибо это быстро и меньше телодвижений. Но факт остаётся фактом, можно обойтись без бокса для работы с EMMC.
Честно скажу, что за всё время только один невключающийся аппарат поднялся таким образом через восстановление бута с флешки и не потребовал замены микросхемы памяти. Но тем не менее такая флешка позволяет быстро провести диагностику аппарат: мы увидим пишется ли память и увидим, рабочая ли матрица на аппарате, что важно, например, при покупке "кота в мешке". )

Так, если диагностика показала, что всё же менять, то меняем память. Там ничего интересного: старую сняли, новую припаяли.
Ещё раз скажу, что если вы хотите сделать это на утюге, в духовке, феном любимой женщины, то не надо. Получиться может так:

Samsung N8000 замена EMMC без бокса для работы с EMMC Samsung, N8000, Emmc, Пайка, Длиннопост, Z3x
Samsung N8000 замена EMMC без бокса для работы с EMMC Samsung, N8000, Emmc, Пайка, Длиннопост, Z3x

Это не мои поделки, это уже от людей, которые обращались с вопросом: а можно ли это починить. Чип залит компаундом, чтобы его снять, нужно прогреть до температуры плавления припоя. Если температуру не соблюсти, то контакты на плате будут вырваны при снятии чипа. Грустно смотреть на такое.

А должно быть как в предыдущем посте https://pikabu.ru/story/samsung_n5100_zamena_emmc_5412825 чистенько, все используемые контакты на месте.

Соответственно новую память прописали с карточки, аппарат прошили, восстановили IMEI и сеть (тут без программатора не обойтись) и всё, можно выдавать.
Вот небольшая часть аппаратов тестируется на проигрывании ютуба. )))

Samsung N8000 замена EMMC без бокса для работы с EMMC Samsung, N8000, Emmc, Пайка, Длиннопост, Z3x

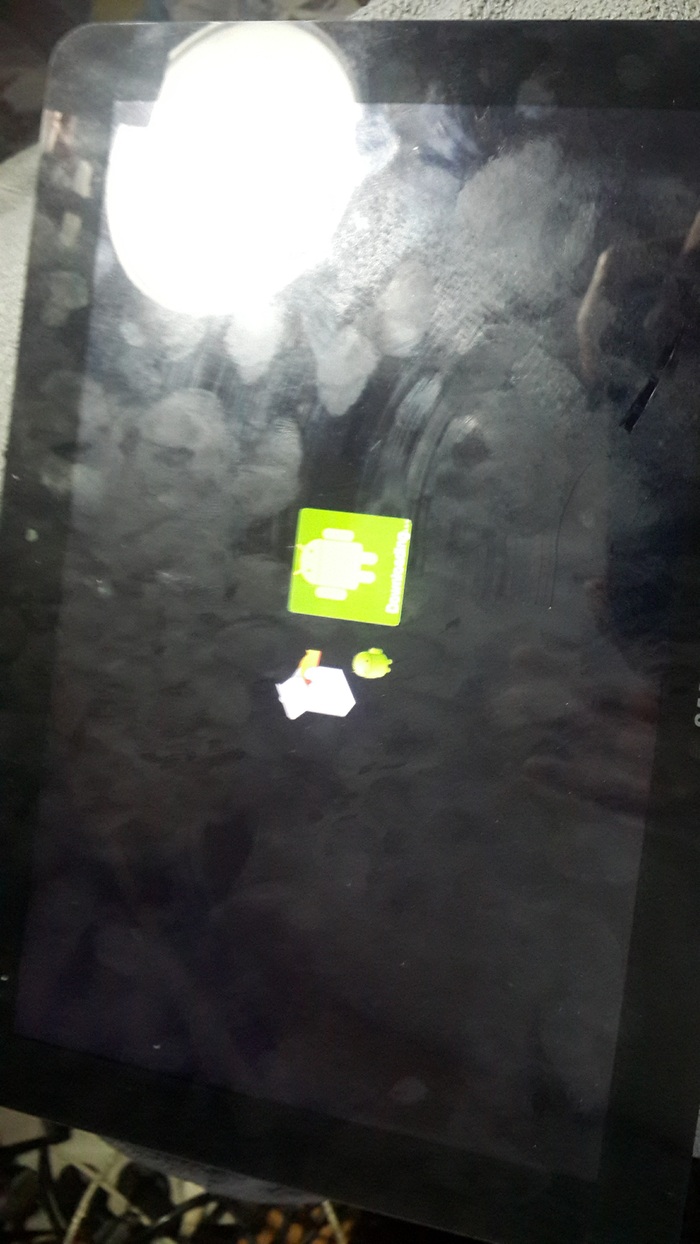

Свет так падает, но экраны у всех показывают.

Если какие-то вопросы есть, то спрашивайте.)
Кому не терпится, то я в Саратове, на связь можно выйти через четырепда по моему нику или через VK тоже по нику. Профиль VK пока пустой, но для сообщений использую.

Спасибо всем, кто дочитал.
Если и этот пост хорошо зайдёт, то следующий напишу про замену памяти на P7500. Об этом в сети очень мало информации. Но он скорее более информативный, чем для применения на практике, ибо требует приличных вложений.

P.S.
Блин, опять последняя фотка на бок. Как так...

Показать полностью 7
158

Samsung N5100 замена EMMC

Итак, как говорится, лишу ка я себя пикабушной девственности. )))

Букв будет много, душу излить надо.

Ремонтом занимаюсь давно, но зарегистрировался совсем недавно. Вот решил запилить первый пост. Думаю, что многим будет интересно.

У мастеров есть свой особый кайф в том, что вот устройство не работало, а после его рук

Samsung N5100 замена EMMC Emmc, Длиннопост, Samsung, Пайка, Bga, Z3x, N5100, Ремонт планшета

и снова радует своего владельца. Трудно это словами описать, но оно есть. Это как у врачей, который с того света пациента вытащили, только врачи, конечно, ещё в 1000 раз круче. Хотя и у мастера тоже есть своё маленькое кладбище железок.


Ладно, хватит лирики, приступим.

На повестке дня аппарат Samsung N5100, 16Gb.

Неисправность: не включается, не шьётся.


Любой ремонт начинается с диагностики. Диагностика может включать в себя кучу разных вещей и сильно зависит от характера неисправности. В данном случае нам помогает опыт и не долго думая запускаем odin, пытаемся прошить (кучу страниц об этом написано на всяких четырепда и т.п.) многофайловой сервисной проверенной прошивкой. Получаем красный FAIL.

Виновник торжества - микросхема памяти Samsung KLMAG2GE4A-A002, не записывается прошивка.

Это не первый и не последний случай, ресурс памяти не вечный и она выходит из строя. Можно сравнить её с жестким диском компьютера: там тоже есть две основные части: контроллер (для HDD это та самая плата) и есть собственно ячейки памяти (для HDD это собственно блины с головками, двигатель... гермоблок, вобщем). Может выходить из строя как первое, так и второе. Менять чип полностью.

Сама механика замены ничего интересного не представляет:

1. Прогрели плату, счистили компаунд.

2. Прогрели чип, сдернули чип.

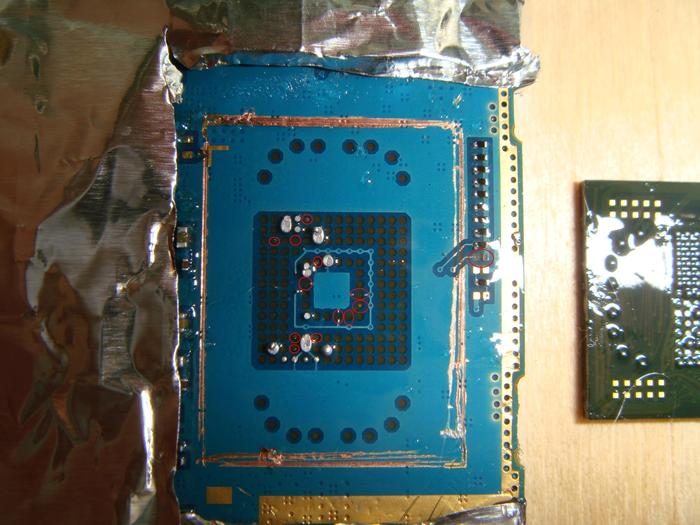

3. Зачистили остатки всего этого мусора, пятаки сигнальные на месте:

Samsung N5100 замена EMMC Emmc, Длиннопост, Samsung, Пайка, Bga, Z3x, N5100, Ремонт планшета

Температурные режимы тоже обсуждать нет смысла, всё китайское оборудование показывает температуру в попугаях и каждый привыкает к своему. Я грею подогрев на 150, снимаю компаунд по периметру. Теперь фен на 425, поток средний. Минута и чип можно дергать. Ещё раз: это не руководство к действию, это цифры в попугаях конкретного экземпляра конкретного китайского оборудования.


Теперь можно приступить именно к поиску и подготовке чипа.

Именно в такой последовательности я рекомендую поступать. А то некотрые ребята не рассчитывают свои силы, заказывают чип, дожидаются его, а потом вырывают чип с мясом недогревая плату. Например вот так:

Samsung N5100 замена EMMC Emmc, Длиннопост, Samsung, Пайка, Bga, Z3x, N5100, Ремонт планшета

Я уж не говорю про борозду вокруг чипа и оторванный резистор.

Тем не менее найдутся те, кто сможет восстановить всё это дело:

Samsung N5100 замена EMMC Emmc, Длиннопост, Samsung, Пайка, Bga, Z3x, N5100, Ремонт планшета

Картинка не моя, взято где-то в сети, но работает же. Не надо так. Я в своё время накидался этих перемычек на всяческих фильтрах на аппаратах легендарной Nokia. Ну его нафиг, скукотища.


Убежали от темы, вернёмся к нашим баранам барану

Для того чтобы заменить память, кроме того что она должна подходить по типоразмеру, размеру разделов ROM2/ROM3 и RPMB (их не всегда можно изменить) и характеристикам, в неё должно быть две вещи: boot config и собственно сам загрузчик.

Boot config и размеры boot разделов для данного аппарата следующий:

EMMC ROM 1 (Main User Data) Capacity: 15040 MB (0003AC000000)
EMMC ROM 2/3 (Boot Partition 1/2) Capacity: 2048 KB (000000200000)
EMMC RPMB (Replay Protected Memory Block) Capacity: 128 KB (000000020000)
Boot from: ROM2 (Boot partition 1) , width: 1 bit
Boot Partition [179] / Bus Config [177] : 0x48 / 0x01
H/W Reset Function [162] : 0x00 , RST_n signal is temporarily disabled
Partition setting [PARTITION_SETTING_COMPLETE] : 0x00
EMMC Permanent / Temporary Write Protection : No / No

ROM1 ограничивается размером собственно чипа. Может быть поменьше.

Все параметры я пишу через Z3X Easy Jtag + Kit EMMC TOOL + MOORC адаптер красный, в простонародии "вертолёт". )))

Загрузчик пишем в виде файлов из раздела поддержки программатора. По сути это начальный кусок дампа. Всю прошивку писать нет смысла, ибо это долго. Проще получить download режим и прошить уже оживший аппарат через USB.

Шьём ROM2 и кусок ROM1, там и есть загрузчик:

Samsung N5100 замена EMMC Emmc, Длиннопост, Samsung, Пайка, Bga, Z3x, N5100, Ремонт планшета

Чип подготовлен, после скучной установки на место, получаем:

Samsung N5100 замена EMMC Emmc, Длиннопост, Samsung, Пайка, Bga, Z3x, N5100, Ремонт планшета

Это хороший знак. Значит всё сделано верно.

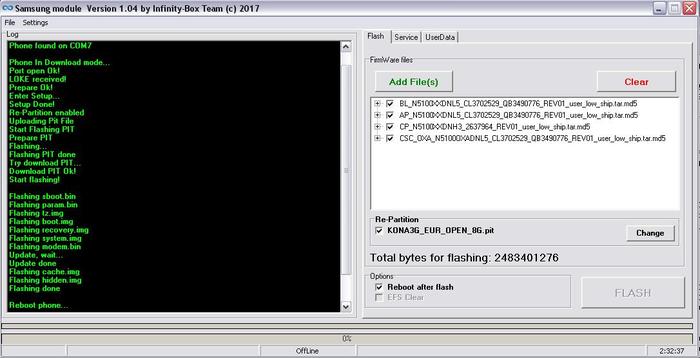

Теперь ничего интересного, рутина. Надо прошить аппарат сервисной прошивкой. Предпочитаю делать это через InfinityBox Samsung Module. Удобная штука, не надо тыкать все файлы поочередно, как в Odin. Тупо всё выделяем и шьём.

Samsung N5100 замена EMMC Emmc, Длиннопост, Samsung, Пайка, Bga, Z3x, N5100, Ремонт планшета

Прекрасно, все разделы прописались, аппарат сам перезагрузился.

Samsung N5100 замена EMMC Emmc, Длиннопост, Samsung, Пайка, Bga, Z3x, N5100, Ремонт планшета

Ja, ja, das ist fantastisch.

Так получилось, что сервисная прошивка не для российского региона и язык при включении не русский. ) Переключаем язык. Проходим приветствие.

В принципе аппарат готов к работе. Одно НО. Нет сети.

А нет её потому что

Samsung N5100 замена EMMC Emmc, Длиннопост, Samsung, Пайка, Bga, Z3x, N5100, Ремонт планшета

Смазалась фотка. Не буду переделывать, лень. Это так называемый дефолтный IMEI.

Так происходит, потому что кроме всего прочего существует раздел EFS, который уникальный для каждого аппарата. И крайне рекомендуется делать его резервную копию. Если бы у нас была резервная копия, то надо было бы просто прописать EFS и всё, IMEI бы восстановился и сеть заработала.

Т.е. сейчас раздел как бы есть (если бы его не было в принципе, то аппарат не загрузился). Хитрость небольшая в том, что EFS прописался в самом начале, с Rom1. Проверить это просто, проанализируем Rom1:

Samsung N5100 замена EMMC Emmc, Длиннопост, Samsung, Пайка, Bga, Z3x, N5100, Ремонт планшета

Вот он слева в списке.

Но раз раздел уникальный, то он "не подходит", не проходит проверку и поэтому IMEI дефолтный.

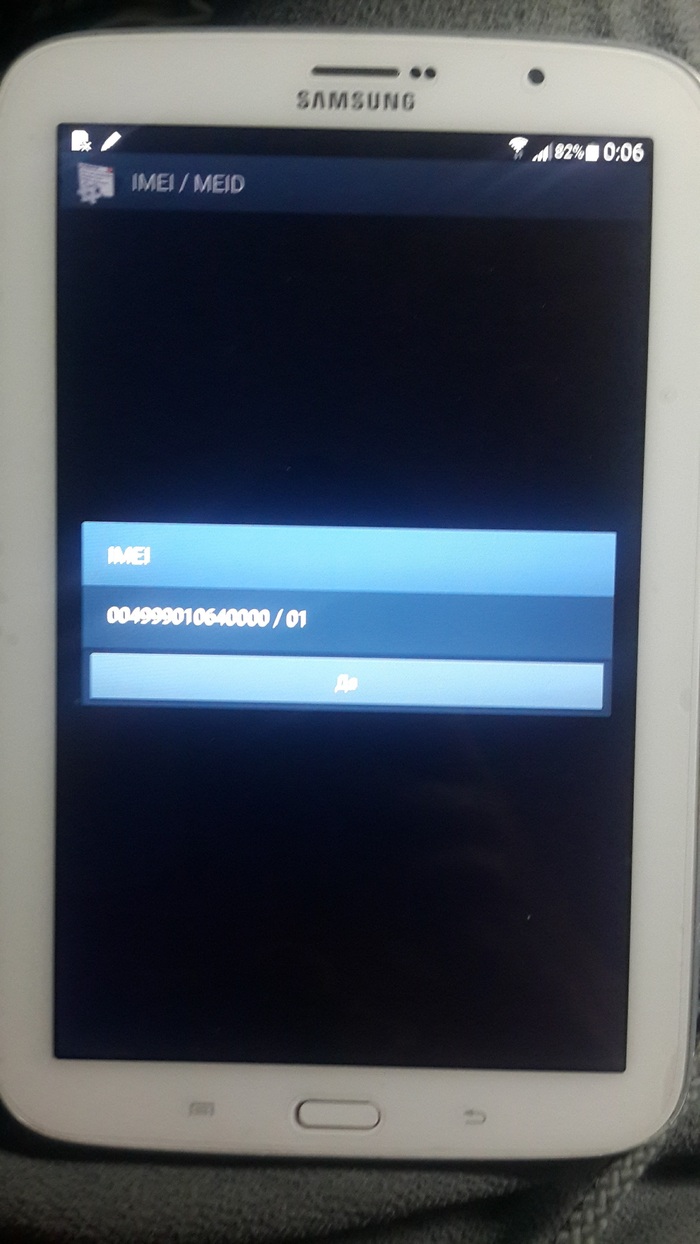

Осталось восстановить IMEI через z3x Samsung Tool (root, отладка по USB, восстановление IMEI) и всё, аппарат можно собирать и выдавать.


Я стараюсь использовать только новые чипы, поскольку б/у и с али ходят не долго. Ссылок на продавцов не будет, потому что надо долго прощупывать, просматривать и китайцы ребята ушлые, может в следующий раз совсем не то приехать.

Оборудование не фоткал, может как-нибудь в другом посте, если будет интересно.


Если какие-то вопросы есть, то спрашивайте.

Ох и тяжело писать такие длинные посты.

Кому не терпится, то я в Саратове, на связь можно выйти через четырепда по моему нику или через VK тоже по нику. Профиль VK пока пустой, но для сообщений использую. Вобще не очень люблю социальные сети, много времени отнимают.

Спасибо всем, кто дочитал. А я спать.


P.S.

Не понял почему две фотки планшета легли на бок. По ходу тоже спят уже.

Пофиг. Первый блин... Разминайте шею.)

Показать полностью 9

Месяц музыки и звука на Пикабу. Делайте громче!

Месяц музыки и звука на Пикабу. Делайте громче!

Рекламный отдел Пикабу и LG опять с конкурсами и подарками. Октябрь торжественно объявляем месяцем музыки и звука. На этот раз мы разыграем не только UltraWide-монитор (вот такой), но и умную колонку с «Алисой» (вот такую). Но обо всем по порядку.


Что происходит?

Вместе с LG мы устраиваем тематические месяцы. Сентябрь был посвящен учебе. Мы советовали сайты с лекциями, проводили мастер-класс по созданию гифок и рассказывали, что делают студенты-технари. Вы писали посты на конкурс и голосовали за лучший. Победителем стал @kka2012. Скоро он получит от нас ультраширокий монитор, чтобы еще быстрее писать свои юридические истории!


Как поучаствовать?

В октября ждем ваши посты на тему музыки и звука. Сделайте подборку любимых подкастов, аудиокниг или музыкальных клипов. Расскажите, как увлеклись монтажом, сделали пару крутых ремиксов или пошли на уроки вокала. Что угодно! Чтобы участвовать в конкурсе, нужно поставить в посте тег #звук или #музыка и метку [моё].


Еще раз коротко:

– Напишите пост на тему месяца (октябрь — музыки и звука) до 25 октября включительно.

– Поставьте тег #звук или #музыка и метку [моё].

– Все! Терпеливо ждите голосования.


За первое место дарим 29-дюймовый монитор LG, а за второе – умную колонку LG с «Алисой». Удачи!

Отличная работа, все прочитано!
