VitaKurasheva

Это моя любимая, самая крупная и долгая коллекция. Коралловые полипы и всякие морские фактуры не отпускают меня уже больше года. Решила вот поделиться с вами самыми удачными моделями.

Коралловая лента, базовая модель

Потом я дополнила её камнями, получился более интересный вариант

Ну и в итоге еще появилась чернёная версия с гранатом

А тут больше камня, чем кораллов - кольцо Антелия с топазом. Это не опечатка, кольцо названо в честь рода кораллов Anthelia.

Колье романтика. Вот этот вариант с одним голубым топазом вышел самый удачный, были и другие

Синулярия - серьги с цитринами. Тоже названы в честь кораллов

Серьги попроще с веточками

Кафф на ухо. Были они с разными камнями и без камней. Этот с аметистом мне нравится больше всех

А это сережка-гвоздик с необычным креплением - на загнутый пин. Такая застежка надежна и не колется в отличие от обычных гвоздиков.

Вот такая застежка + силиконовая заглушка. Серьга не вертится на ухе, сидит надежно и не мешает.

Кольцо Гесионы - с этого началась моя любовь к кораллам. Дорогой, хороший кристалл аквамарина и тонкая работа - залог успеха

А это самый праздничный вариант - кольцо Персеиды. Крупный перстень, заметный. Можно сказать "жемчужина коллекции". В центре горный хрусталь природной двухголовой формы. Его еще называют "херкимерский алмаз". Видимо за форму и чистоту.

Вот такая коллекция, если пробежаться по верхам. Думаю, на этом я не остановлюсь, будут еще модели. Расскажите, пожалуйста, в комментах какое украшение вам понравилось больше?

Спасибо всем, кто осилил пост!

Сначала рисуем схематичный эскиз

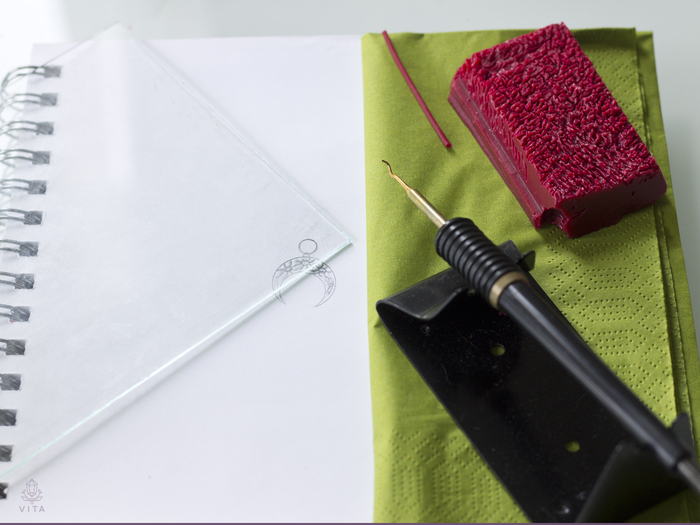

Затем берем стекло, воск, термошпатель и салфетку для излишков воска.

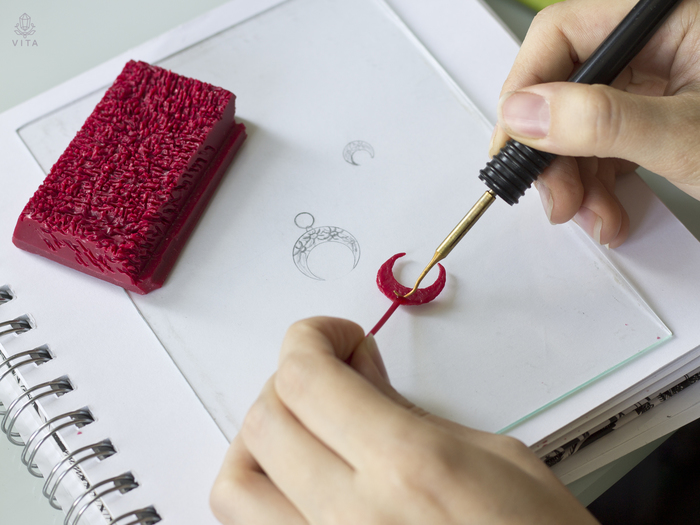

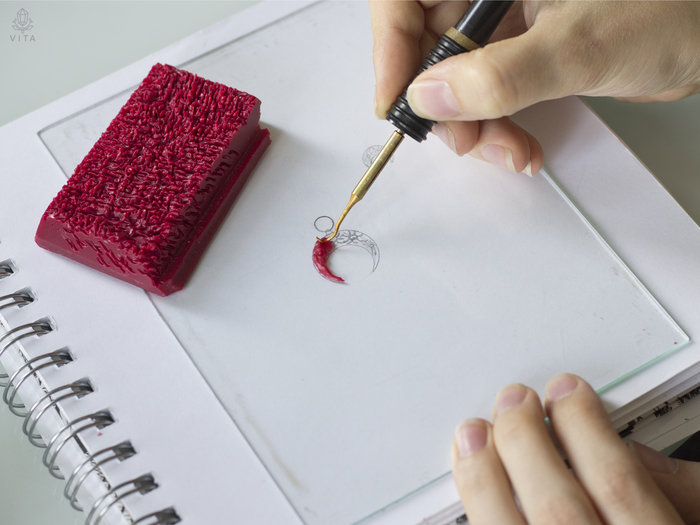

Накладываем стекло на эскиз и по капельке, аккуратно накладываем воск на стекло

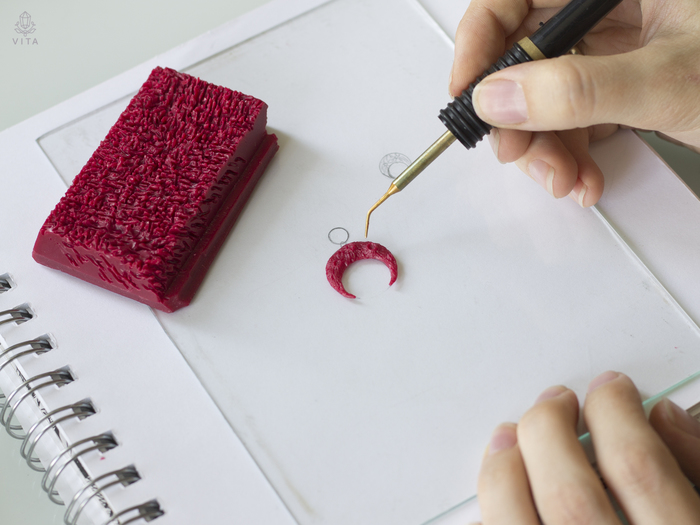

В итоге получается ровная луна. Второй насадкой делаем рельеф

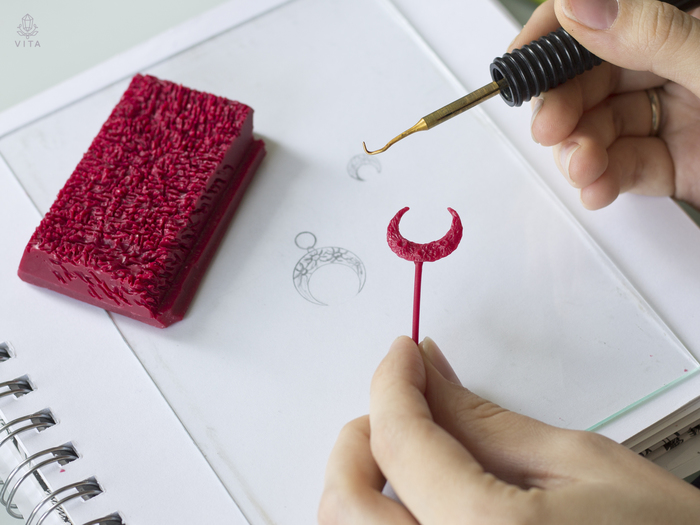

К обратной стороне припаиваем литник. Литники лью сама. Зарезинила проволоку разной толщины и отливаю литники и крапаны.

Вот такую модельку можно уже везти в литейку. Сама не лью металл, т.к. это сложный процесс, требующий дорогого оборудования. Отдавать это дело на аутсорс намного выгоднее.

Точно так же нужно сделать мелких лун на сережки

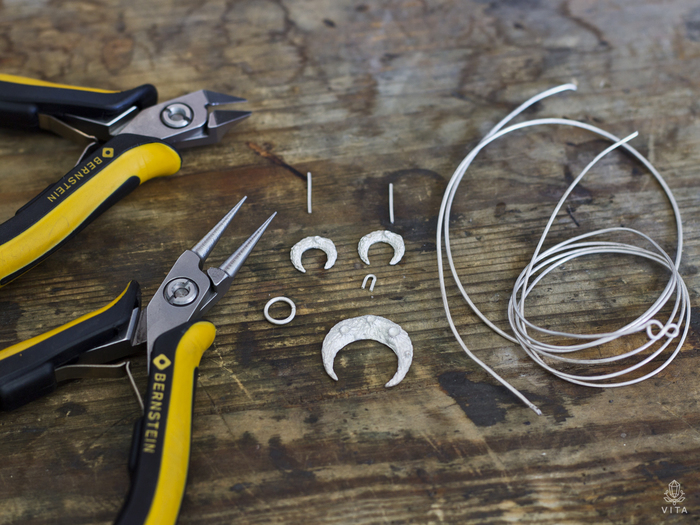

Вот так выглядят детали после отливки. Тяну проволоку 1 мм и 0,8 мм толщиной. Лайфхак, чтобы не путать проволоку - гну на конце цифры, обозначающие толщину.

Из 0,8 делаю петлю на кулон и штифты для пусет (серьги гвоздики). Из 1 мм делаю кольцо. У кольца стык притираю, чтобы припой лег ровно и не был виден. Свободные концы петли плющу

Я загнула у тонкого пинцета концы для проверки равновесия деталей. Т.к. толщина у луны неравномерная, припаивать петлю нужно не совсем по центру. Смещение петли не заметно, а вот если концы у луны будут не на одном уровне, при носке будет бросаться в глаза. Подвешиваем луну на пинцете, ищем баланс, чертим метку.

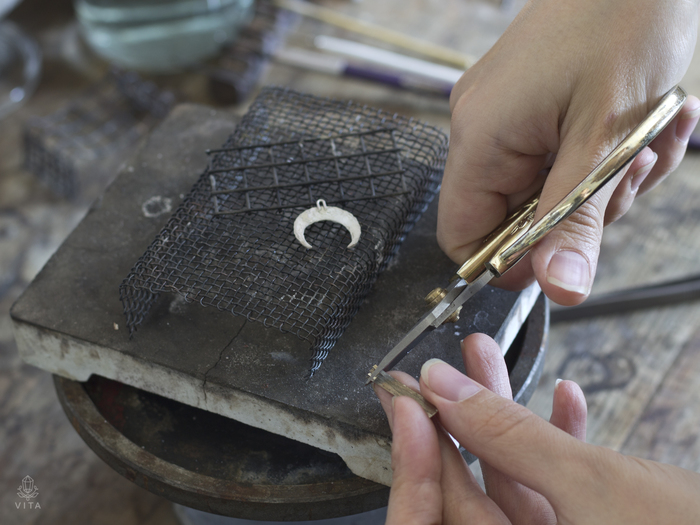

Флюсуем детали. Нарезаем припой, укладываем детали для пайки. Припой кладем между петлей и луной, по кусочку под каждый кончик. Петля при этом должна лежать устойчиво, чтобы ее пламенем не сдуло и не скосило.

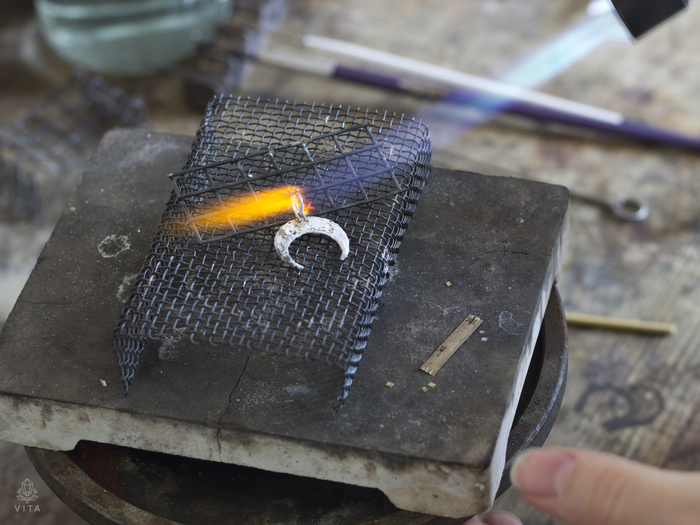

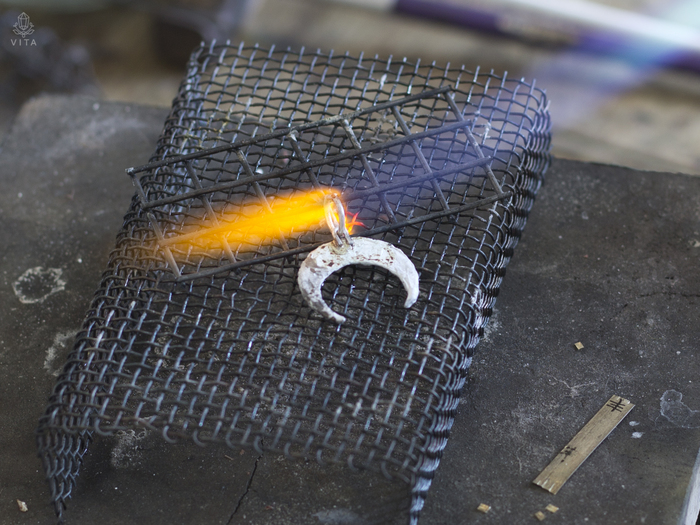

Мой любимый момент - пайка. Прогреваем весь кулон, затем направляем кончик пламени на место пайки. припой плавится и соединяет детали

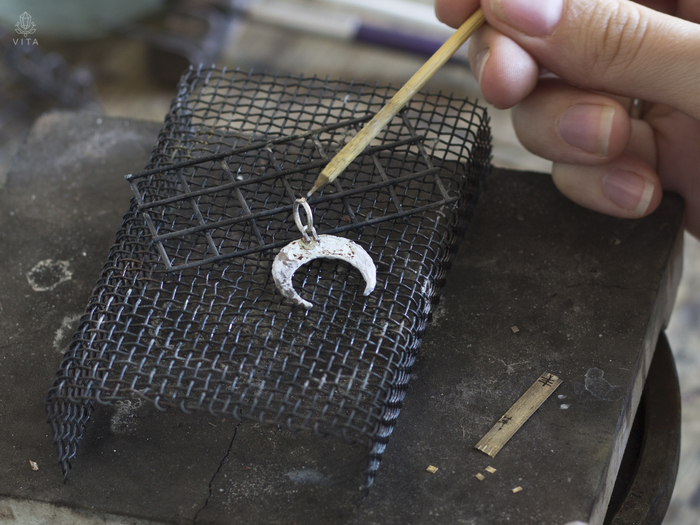

Теперь вставляем кольцо, флюсуем место пайки кисточкой, ею же кладем припой. Если припой положить на мокрое и нагреть, он "стреляет" и кусочек припоя улетает в неизвестном направлении. Поэтому порядок действий такой: греем деталь, наносим флюс, он тут же испаряется, потом кладем припой, затем паяем.

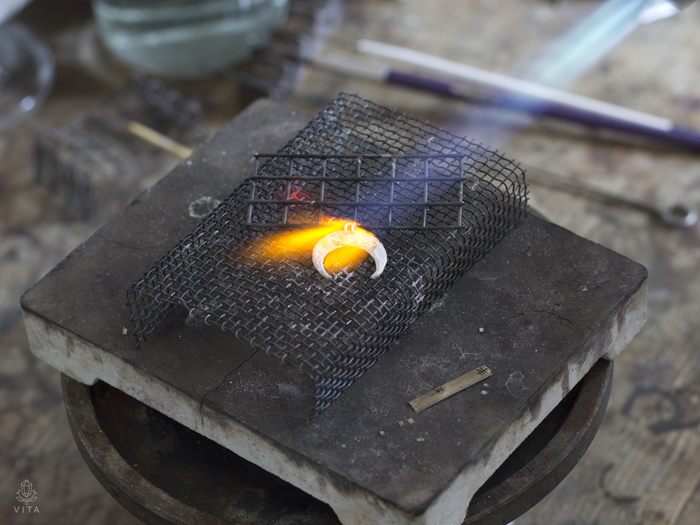

Главное во второй пайке не расплавить первую, поэтому аккуратно прогреваем только кольцо.

Припой сначала сплавляется в шарик, а потом затекает в зазор на кольце.

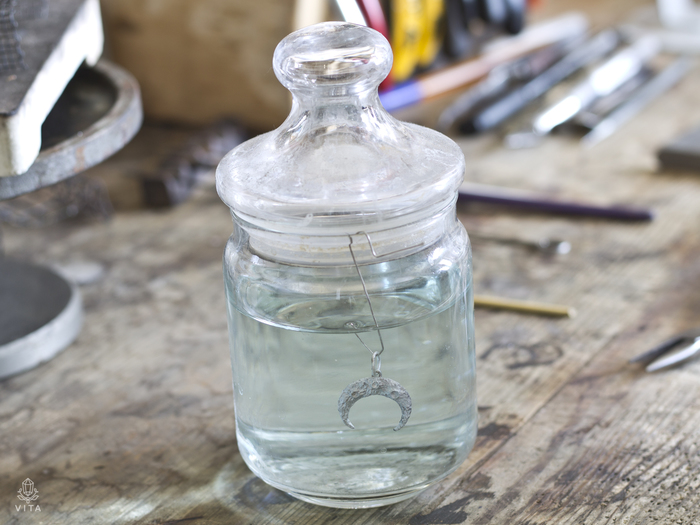

Кулон остужаем и кладем в отбел. Приступаем к сережкам.

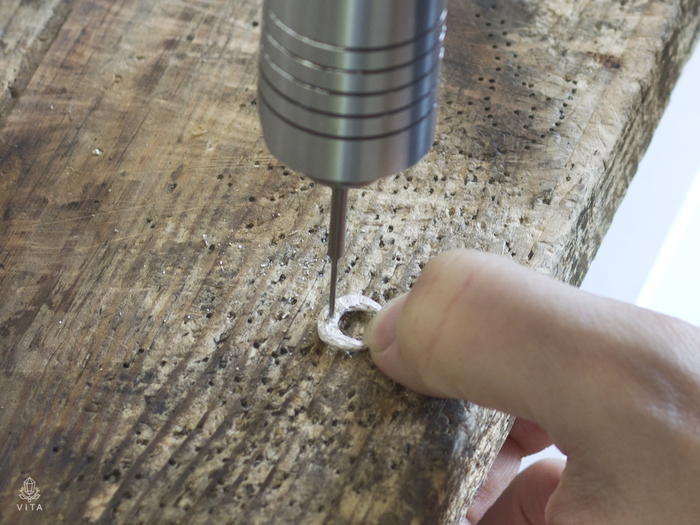

Пайка встык ненадежна, поэтому под штифтами нужно сделать углубление. Берем сверло 1 мм.

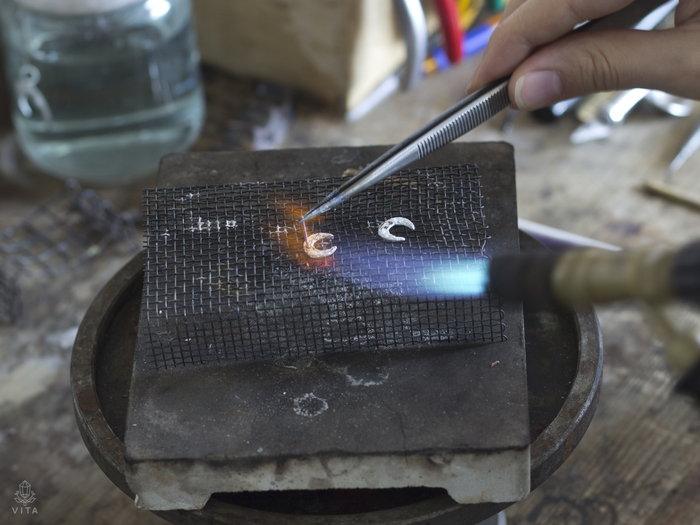

Впаиваем штифты по очереди, держа титановым пинцетом. Главное - греть луну, а не штифт. Иначе штифт просто расплавится раньше припоя.

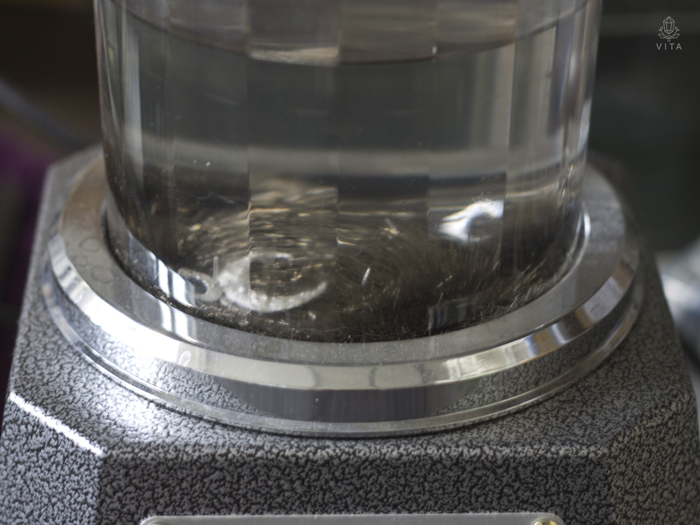

После отбела кулона и серег, я бросаю все это в галтовку. Там мелкие стальные иголочки наводят первичный блеск на изделия. На это уходит 10-15 минут.

После галтовки

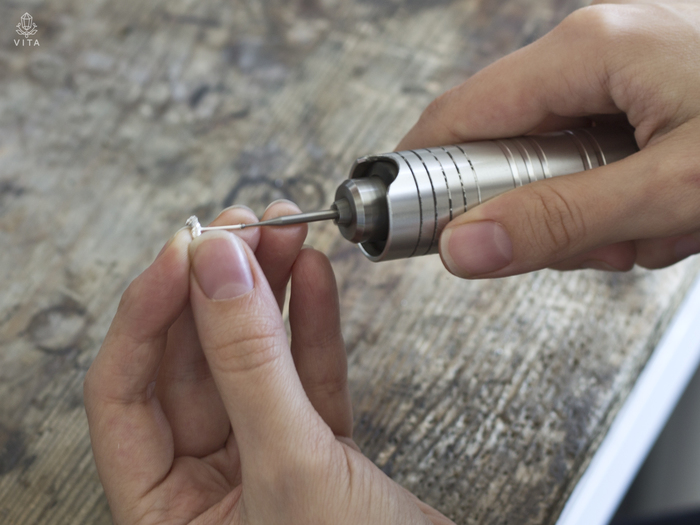

Чашечным бором закругляем концы штифтов

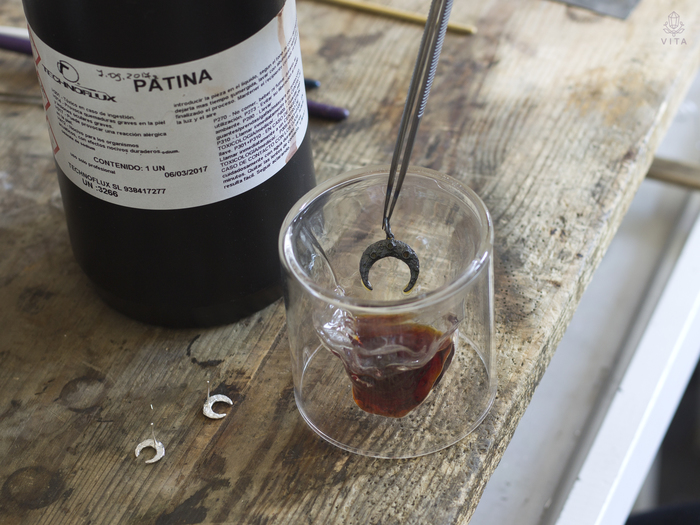

Черним в специальном растворе

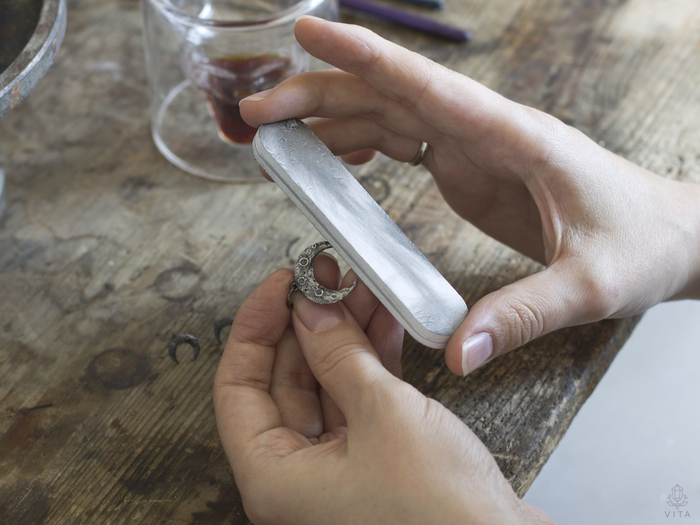

затем тонкой наждачкой убираем чернь с рельефа. У меня для этого специальные палочки с али. Удобная штука, жалко, недолговечная и вечно нет в продаже))

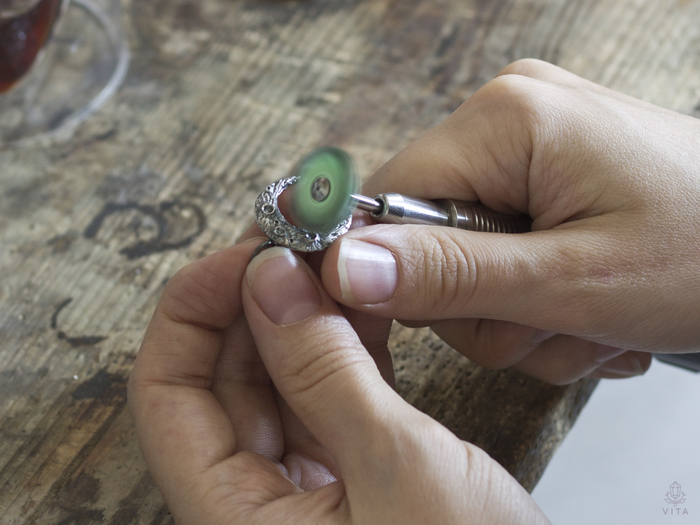

Наводим блеск. Можно шлифмотором, но есть шанс снять лишнюю чернь. Поэтому аккуратно проходимся лепестковой резиночкой.

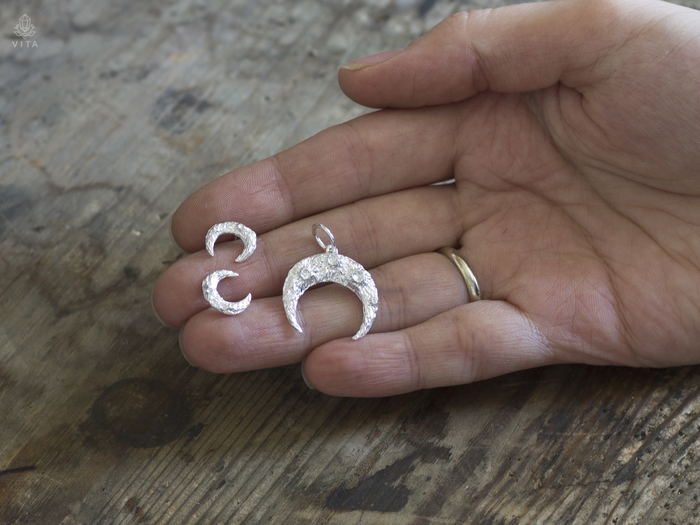

Вот такие вышли луны. Всем спасибо, что дочитали до конца.

Ссылка на меня в вк http://vk.com/kurasheva_v

Если остались вопросы - пишите

Расскажу немного о том как непросто рождаются такие проекты.

Кольцо вышло непростое, не на каждый день. И родилось в таком виде оно не сразу. Изначально гриб был на тонкой ножке, а вся красота задумывалась на шляпке. Шляпка была с текстурой, я думала в нее вставить камни. Но в таком виде проект отправился в "долгострои" и лежал на моем столе в ожидании пока мне понравится. Ну не хотелось мне его в таком виде отправлять в литейку. Не лежала душа.

И вот однажды за просмотром фильма, совсем не про деревья и не про грибы, в какой-то момент мне пришло в голову, что ножку у гриба можно сделать интереснее. Шире и с несколькими изгибами. Потом изгибы стали корнями, на них я тоже нанесла текстуру. И кольцо получилось перегруженное. Текстура там, текстура сям, камни эти... Что-то нужно было убирать. Так со шляпы исчезла и текстура и камни. А вся красота осталась на стволе.

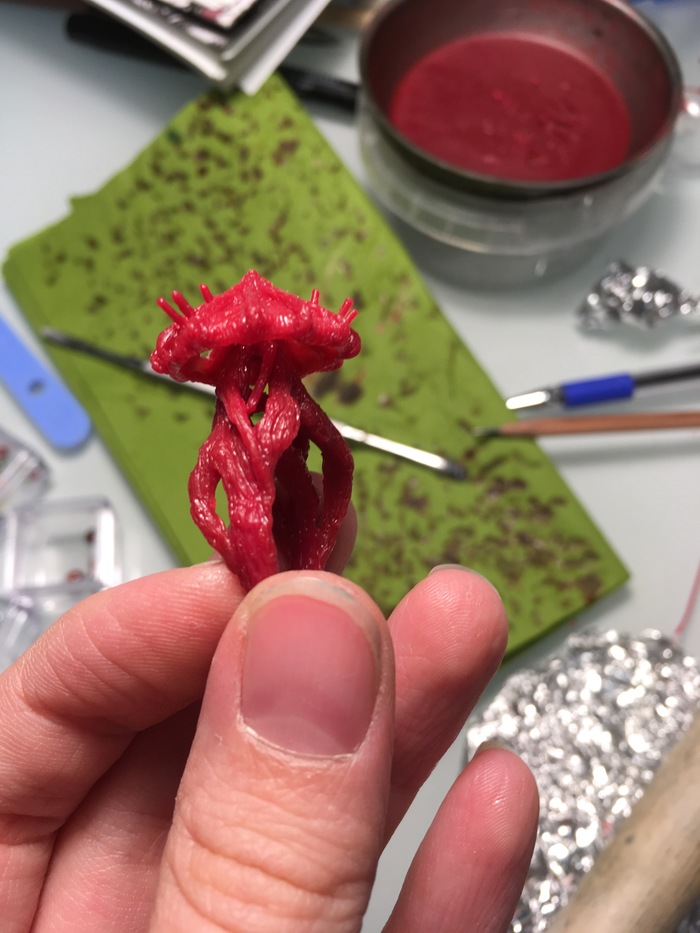

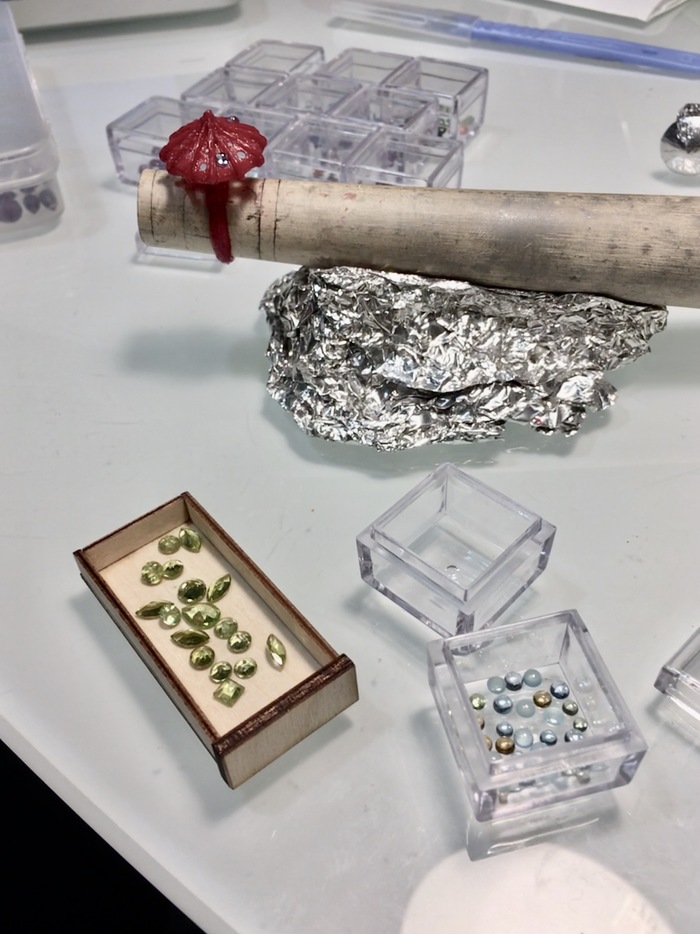

Самое сложное было прикрепить к стволу шляпку ровно, прочно и при этом красиво.

И вот что в итоге из этого вышло после литейки.

Кольцо вышло массивное - 12 г. Со своим особым характером. Фото, конечно не передает всей его прелести. Был даже случай когда кольцо на фото человеку не нравилось, но подержав Kinokonoki в руках, мнение поменялось на противоположное :)

Название выбирала тоже долго. "Грибное дерево" - звучит не очень. Пробовала переводить на разные языки. Самый подходящий вариант вышел на японском. Так получилось Kinokonoki

Видео пока получается не сильно хорошего качества. Камера не тянет предметную съемку ювелирки. Зато можно посмотреть в объеме. Кстати, гриб стоит на крутящемся стоике для пайки, который я кручу рукой. Нет, видео не тормозит, просто я руку перехватываю))

Моя личная страничка вконтосе: vk.com/kurasheva_v

После кулонов я решилась на кольца. Как раз накопилось мелких кристаллов подходящих для задумки. Первым кольцом была "Аметистовая гора" с головой кристалла аметиста.

С херкимерским алмазом получилась вот такая модель. Назвала её "Снег". Потому что кристалл в кольце прозрачный как льдинка, но если посмотреть сверху, то камень кажется белым. Это мой любимый вид горного хрусталя - очень чистые и всегда двухголовые кристаллы.

Кольцо с друзой неизвестного мне минерала. Скорее всего кварц. Но точнее сказать сложно)) Очень нежная друзка получилась

Кольцо "Корни" с головой изумрудного турмалина

Еще наделала колец с мелкими кабошонами и простые текстурные. Но не хочется растягивать пост до бесконечности ;)

Спасибо всем, кто досмотрел до конца. Осталось еще несколько интересных кулонов с кристаллами. Могу позже показать

Давно была задумка сделать красивых шапочек для кристаллов, но все руки не доходили. А тут вот нужно было для Artflection срочно новую коллекцию выпустить. Ну что, воск в руки и за работу. Первое, что пришло в голову - это сеточки. Благодаря отверстиям на них не так много металла уходит и выглядит ажурно.

Первая работа была с дамбуритом. Кристалл крупный, не дешевый, давно лежал, ждал своего часа. Вышло не плохо. Только не учла при изготовлении восковки усадку воска, пришлось долго подгонять шапочку под камень))

Крошечный кристаллик изумрудного турмалина наконец нашел достойное оформление. С такой мелкотой сложно работать в других техниках, а тут прям идеально. Как раз у этого кристалла была только одна голова целая, а вторая теперь скрыта от глаз.

Яйцо дракона - двухсторонний кулон. Я не смогла решить какая сторона у него красивее и сделала поперечную петлю, благодаря которой хозяину и не придется решать какой стороной надевать сегодня кулон. Он все равно будет постоянно переворачиваться.

В кулоне Лила - мексиканский кристалл аметиста. Сколько видела аметистов, мексиканские самые красивые. Прозрачные, приятного оттенка и с переходом. Шапочка села как родная.

Если вам понравится, позже покажу другие работы из коллекции.
