В далеком 2002 году после обретения первого широкополосного интернета попал на любопытную тему. А именно водяное охлаждение компонентов компьютера. Изучение данного вопроса поставило передо мной ряд интересных задач, а именно "нахрена и как". Если первой было понятно - получение лучшего охлаждение ЦПУ, что помогает в тишине и уровне разгона скорости, то второй пункт как всегда ставил в тупик.
На тот момент в продаже были системы СВО, дорогие и не надежные. За данностью лет даже на источнике оверклокерс уже не найти картинок. Старые системы были по сути дырявые. Водоблоки алюминиевые и очень тонкие по толщине стенок.Срача по этой теме было много. После изучения данного вопроса было принято решение. Водоблоки заказать у частного мастера. Ссылку на него получил, заказал, оплатил, получил. К сожалению не вспомню его имя, но его водоблоки будут жить в веках. Из-за своей надежности и веса. ) Медно-латунные, с толщиной стенок в 3-4 мм. Медное основание проточенное на совесть позволяло понять, что тепло от ЦПУ и ГПУ будет отводится в полной мере. Фоток внутреннего вида водоблоков к сожалению нет. Но сделаны они были на совесть. Видимо от того и вес у них был "космический".
Продолжим. Насмотревшись аналогичных решений, я приступил к созданию своего. Водоблоки с доп штуцерами получил. С решением для ГПУ выбрал вид с боку. По картинкам поймете.

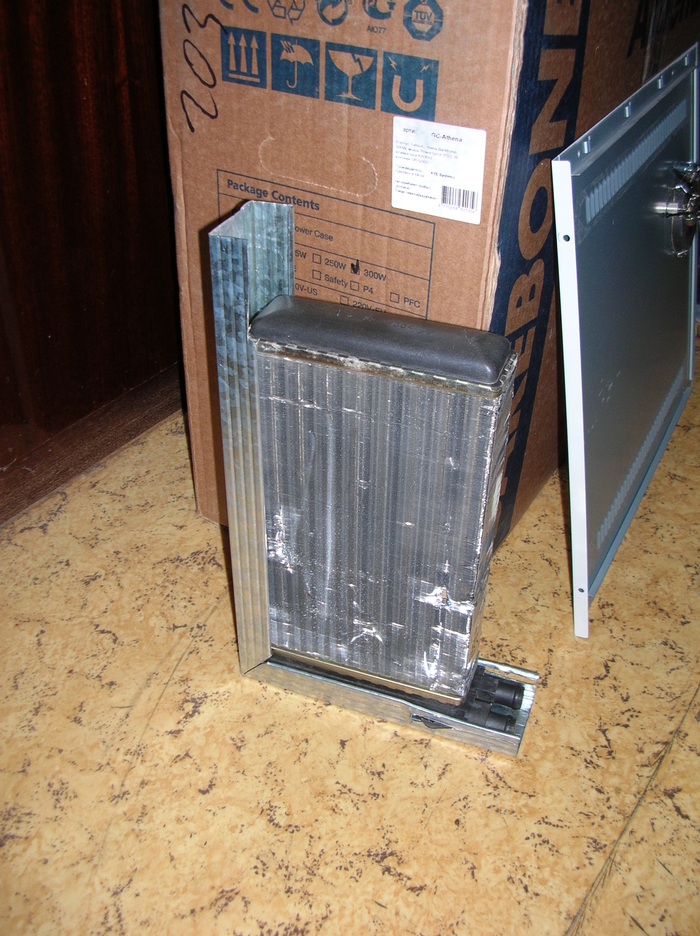

В крайней ограниченности мат. средств, после раздумий было принято решение - будем играть в автомобильную тему. Я в то время и так "развлекался! со своим авто (Таврия). Так что радиатор взял от нее (потом еще и много другого). Пришло время, утерев слюни ожидания сопли сомнения, создаем контур для будущей системы. Выглядел сей первый колхоз так...
Работа системы зависит от насоса. От его качества. Путем эмпирическим и болтовни с адекватным интернетом (был такой) я решил купить аквариумный насос Tunze. не знаю, есть ли еще эта марка на рынке, но с уверенностью скажу - НАДЕЖНО. за 16 лет работы, в 2/3 времени режима 24/7/365 этот насос не подвел. Хоть он и на пенсии, но рабочий до сих пор, я проверял. Модель не вспомню. Помню только что характеристики - 600 литров в минуту. У него еще голова-ограничитель регулировалась. Вот он, такой.

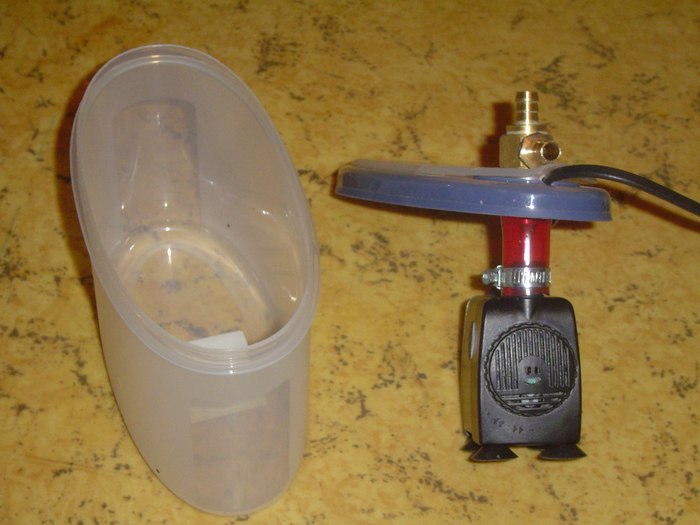

С сосудом было сложнее, и выбор пал на эту хрень. Из того что было емкость удобная и крышка плотно закрывалась. Вообщем это была смесь лени, упорства, бедноты и практичности.

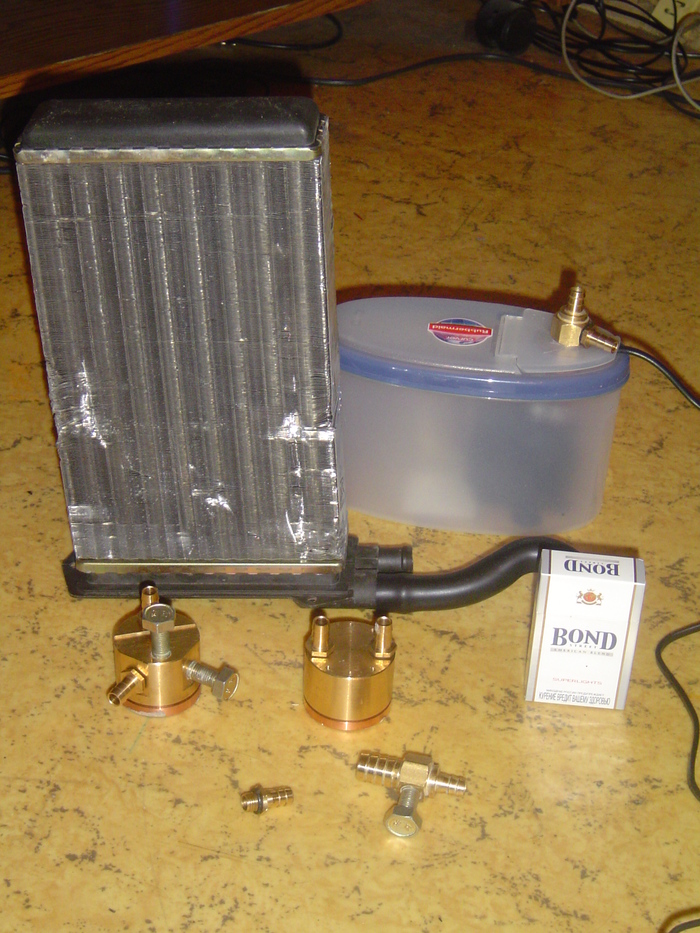

Вот такой набор я в итоге получил, дособрал и вперед к мечте.

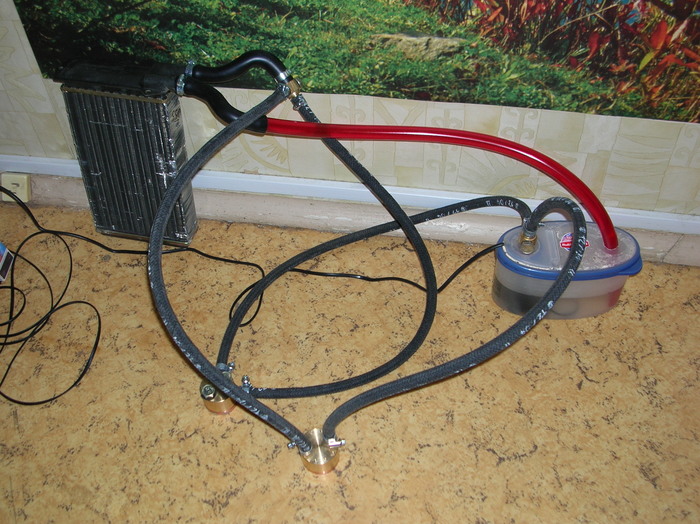

разумеется первый тест был на стенде. Результаты были печальны. Силиконовые шланги оказались подлыми и не хотели быть герметичными со стандартными винтовыми хомутами. В итоге, замучавшись уже со своей Тарвией, я просто махнул силиконовые шланги на резиновые бензошланги в тканной оплетке. И знаете, они меня не подвели за все 16 лет. И в данный момент не подводят. Но силиконовые шланги частично остались для выходной части контура.
И да, это не самогонный аппарат, как вопрошали некоторые. ))
Подведем итог - Подготовил кастом свой. решил мелкие проблемы. Допилил что надо (в истории не указано). Так что в путь.
Да, забыл. Допиливать пришлось еще крепеж. Важную часть элемента. Благо у Бати валялось много обрезков дюраля разного калибра. Так что допилил.
По водоблокам и его отверстиям - С ними создатель приложил чертежи. Там было все что касается распиновки винтиков и прочих габаритов. Фотку не найду, но по ним я создал этих крепежных "гремлинов".

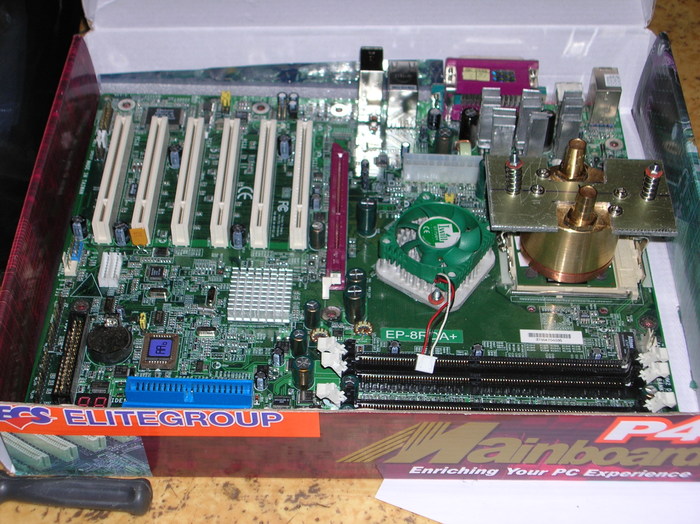

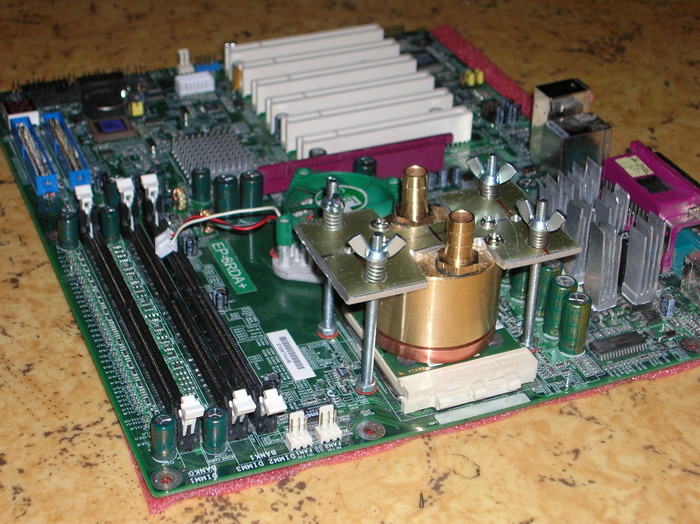

Дальше было интереснее. На тот момент система компа была на базе процессора Атлон ХР 3200+ на ядре Бартон. Кто знает, там ядро было голое. Представьте, Водоблок массой почти в пол килограмм надо поставить и закрепить на этом голом куске кремния. Вспоминая, как крепились кулера к процу, я помучился и выдал такое.
Итог таков. В целом все было ОК.
Пока я не увидел, что в мат. плате уже были более удобные отверстия. Предполагаю, что эти отверстия были заделом для будущих систем с жесткой подложкой для кулеров (к которым уже привыкли в данный момент) А тогда таких штук не было.
Я долго плакал над своей опрометчивостью и затраченными впустую усилиями, но все переделал.
Красота, Да? Справа от процессора стоят приклеенные на термоклей обрезки радиатора старого кулера. Сами должны понимать, раз нет теперь обдува штатного ветряного кулера, то Мосфеты процессора будут греться еще сильнее. Тем более, когда проц будут разгонять по всем хвостам.

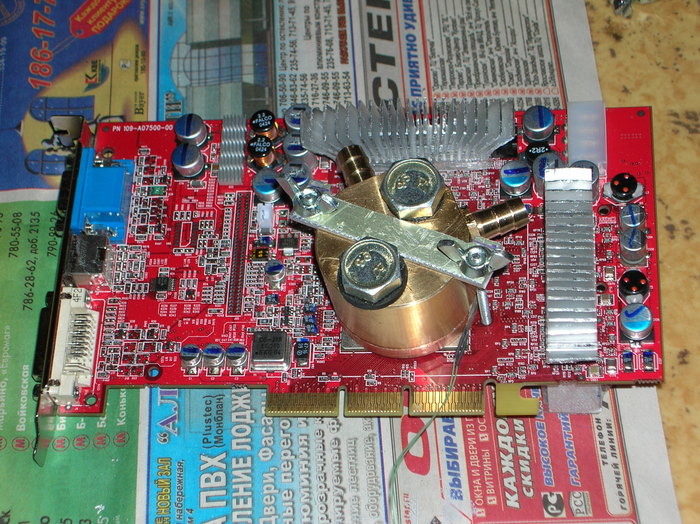

С видеокартой по началу было такое же решение.
В итоге имеем (имели) то что имеем. Собираем.

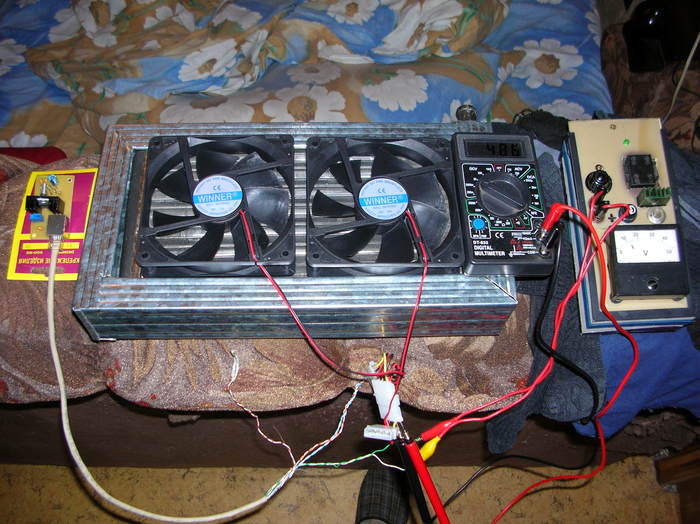

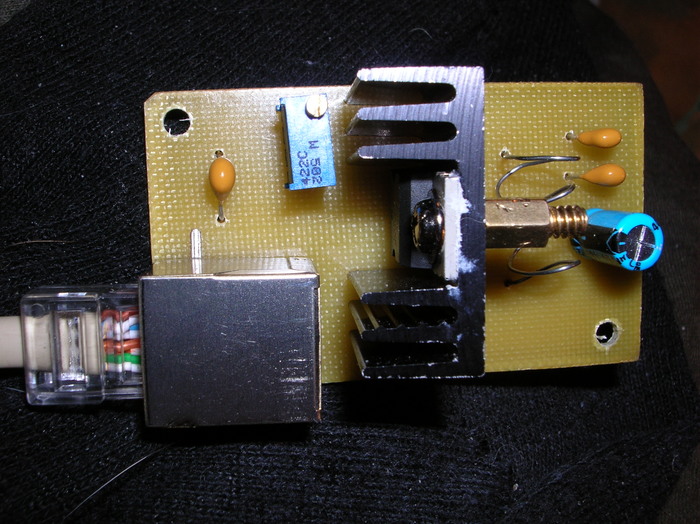

Далее начинается мышиная возня. На радиатор выходило по размерам 2 вентилятора 120 мм. Но в пылу борьбы с шумом решил изготовить модуль регулятора по температуре.
Вроде все было нормально. Но из-за небольшой разницы в показаниях я не увидел фундаментальную ошибку. Схема в интернете, по которой я собирал плату оказалась лживой по своей схемотехнике. но это я понял спустя 10 лет. Ну а вывод в виде UTP разъема я сделал из-за лени. Один хрен, туда-сюда идет куча проводков. Согласуем их в одну компашку. Только и всего. Но я вам скажу - крайне удобно так было.
Потом было доработка "напильником" радиатора.

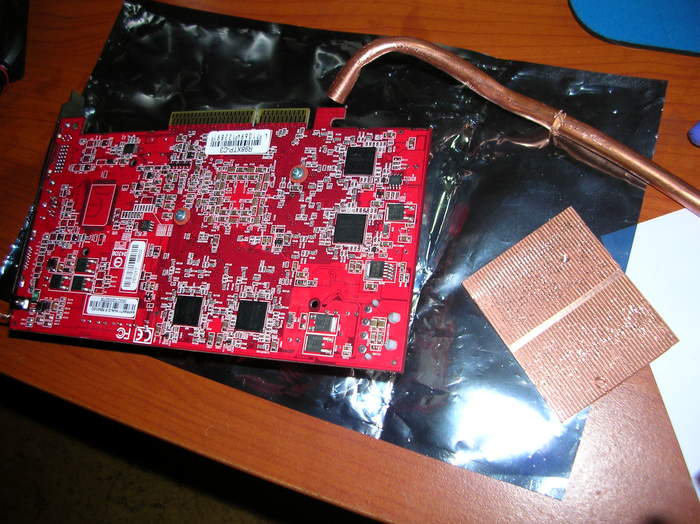

Ну а дальше пошел Ад с Израилем. С первой видеокартой, что вы видели на предыдущих картинках, процесс пошел в полную задницу (проблемы с ядром и водоблоком. Пытался снять рамку с ГПУ и кокнул Ядро) и Я потерял ту карту. Но ее ГПУ до сих пор украшает в виде брелока. Купил новую Радеон 9800, решил ее не пилить, а допилить под ее нужды водоблок. Попутно решив, что и память видеокарты нуждается в водяном охлаждении.

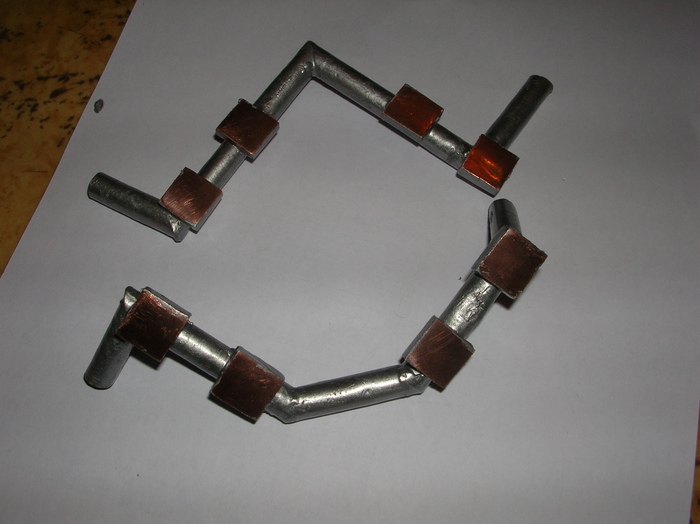

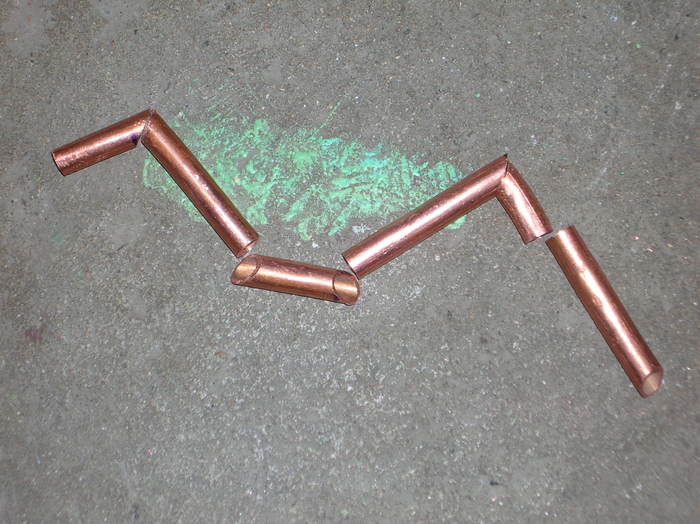

Посидел, подумал. Решился на бредовую тему. Спаять их медных трубок по контуру систему охлаждения для памяти видеокарты. Много лет спустя сижу, смотрю фотки понимаю, что это было чистой воды авантюризм. А тогда молодой и решительный был. Таким все по плечу. А щас по *ую.

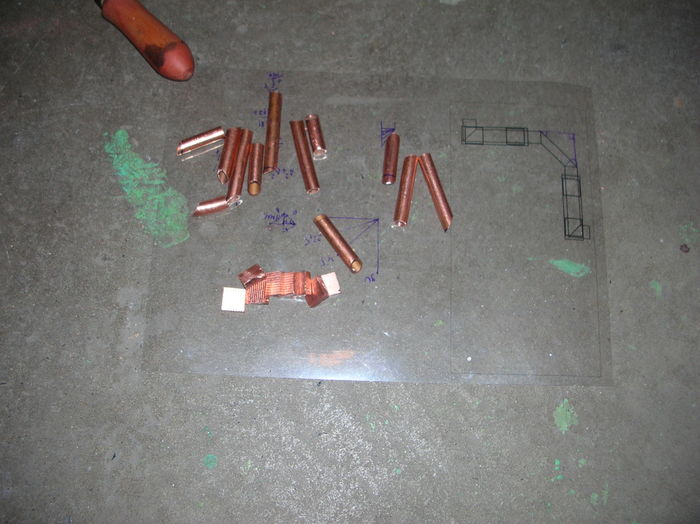

Поехали. С начала был план. Куда ж без него.
Других фоток процесса не будет, ибо я тогда плакал и матерился, когда в стык паял эти трубки с пятаками для памяти. И все это практически на коленке, безо всяких современных приблуд.
Попробуйте спаять медную трубку в стык с разницей в 3-5 см друг от друга. Чтобы соседний стык не распаялся, пока вы паяете другой. Реально, я тогда рыдал над этой хренью, когда полез туда, куда не лез никогда.
Клятвенно заверяю, что в данный момент времени я постараюсь больше такого не повторять.
Но в итоге моей упертости .... ВУАЛЯ - ТАДАМ!! Все получилось.
Клеим намертво. термоклей Ал-Сил-5
Монтируем, проверяем. Радуемся.

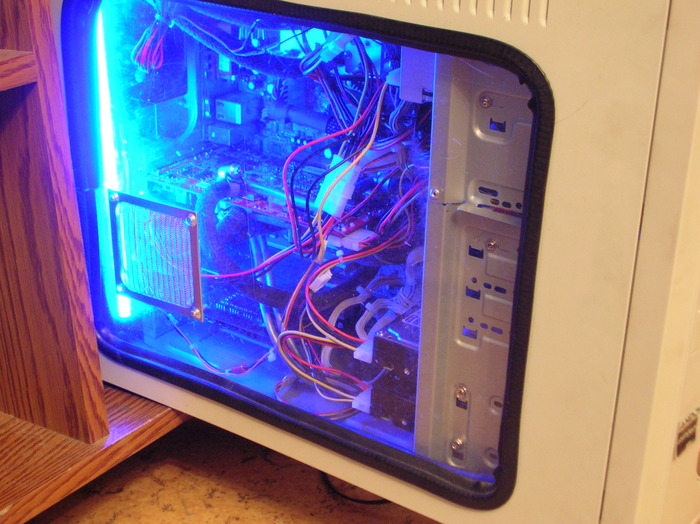

Добавлю - "окно" в том корпусе вырезал сам. В то время понравилась тема с подсветкой нутра системника. Идею подсмотрел в сети. Режем окно, вставляем туда уплотнитель дверей от совейского авто, а внутрь вырезаем по размеру кусок плексигласа. А светильник неоновый так же от авто приколов. на 12В. Там, в Окне есть фильтр. До водянки там стоял вентилятор, который дул на видюху с пассивным охлаждением ( в тот момент). Зохен вэй, сколько всего было, сколько железа пережило это. Мою СВО пережило 4 базовых (по матери) систем. Самый гемор в том, что каждый апгрейд лучился на больших манипуляциях из-за той самой системы СВО. Это овам не просто все махнуть, когда в корпусе одни воздушки.
Если вам понравилось, могу дописать дальнейшие эволюции, включая недавнюю. Правда боюсь, что выйдет вторая часть в виде дайджеста и будет немного унылой. Ведь самые эмоции были именно в самом начале пути. (Тем более что картинок больше не могу загрузить из-за ограничения сайта).
Так что не бойтесь СВО для компа. Если сделано по уму.
Тем более один известный в наших русскоязычных странах человек знатно расписал систему охлаждения в виде Фреонки. Но до такого у меня не дошли руки и кошелек повторить.
