Помогите определить элемент на субплате inpiron n5110

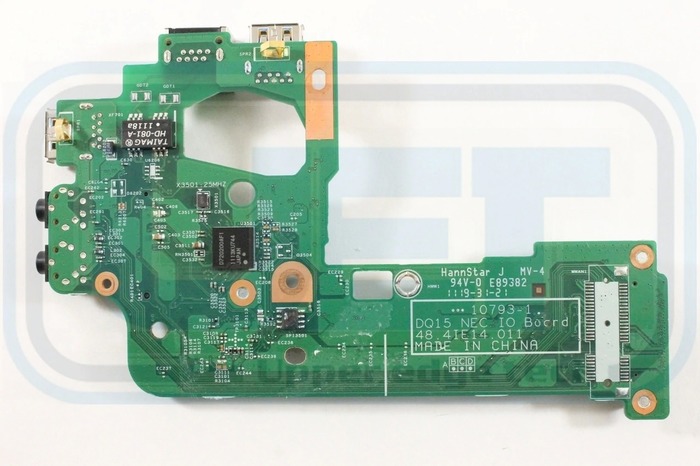

Доброй ночи, помогите пожалуйста определить элемент tc6202 (на нём самом маркировка вроде бы DJR8). Перестал работать usb порт возле которого он расположен, при надавливании начинал работать, померял омметром ~350 ом, надавил уже 60(при диодной прозвонке те же значения) при этом в обе стороны, половина корпуса отсутствовала. Заменил диодом SS14 сохраняя расположение полосы но сейчас ни боковой ни верхний usb не работают.

Помогите определить элемент на субплате inpiron n5110 Ремонт, Помощь, Без рейтинга
Помогите определить элемент на субплате inpiron n5110 Ремонт, Помощь, Без рейтинга
7

Залитик Lenovo 110-15IBR (Платформа NM-A804 rev1.0)

Доброго дня, пролили воду на этот ноутбук, говорят "всё было в воде", точнее узнать не получилось. Передо мной носили своему знакомому, говорят он всё просушил и на нагрев элементов посмотрел, сказал что есть дежурка 3.3, но дальше не смог так как занимается больше телефонами. По итогу, разводов на плате не наблюдается, окислов тоже, но ещё не наблюдается ни одна дежурка. На всех дросселях за исключением одного "0", на единственном дросселе, на котором есть напряжение 8В. Схемы в сети я так понял вообще нет. Посоветуйте как найти причину. Из инструмента: паяльник с тонким жалом, фен откалиброванный.
Попробовал прошить биос дампом с remont aud но результата это не дало.

Элемент отмеченный оранжевым пятном немного теплее чем окружающая среда, т.к. с него быстрее испаряется спирт чем с элемента рядом. На фиолетовом дросселе присутствуют 8 вольт.

Залитик Lenovo 110-15IBR (Платформа NM-A804 rev1.0) Помощь, Ремонт, Lenovo, Nm-A804, Без рейтинга, Длиннопост

Внутри квадрата из белой полосы была наклеена пластмассовая накладка видимо для предупреждения кз на всякий случай, эта сторона платы располагается напротив клавиатуры, т.е. если что-то и лили должно было первее попасть сюда(?)

Залитик Lenovo 110-15IBR (Платформа NM-A804 rev1.0) Помощь, Ремонт, Lenovo, Nm-A804, Без рейтинга, Длиннопост

Фото мульта

Залитик Lenovo 110-15IBR (Платформа NM-A804 rev1.0) Помощь, Ремонт, Lenovo, Nm-A804, Без рейтинга, Длиннопост

А так же ШИМки с брошеной перемычкой по всей видимости потому, что дорожка оборвана. Кидал не я.

Залитик Lenovo 110-15IBR (Платформа NM-A804 rev1.0) Помощь, Ремонт, Lenovo, Nm-A804, Без рейтинга, Длиннопост

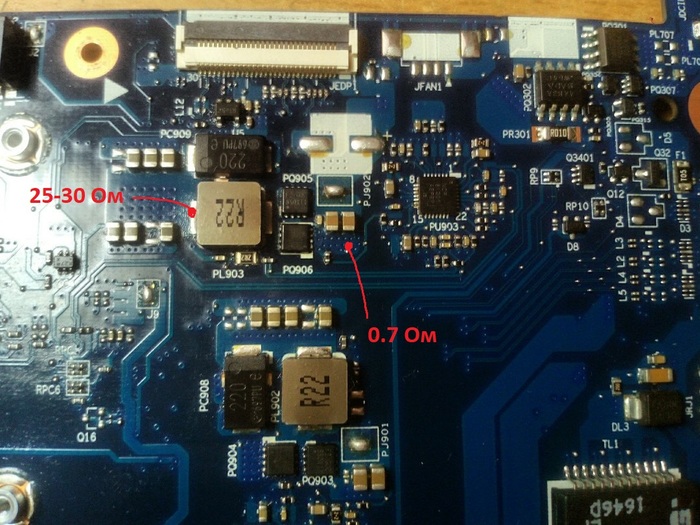

Так же вот кусок с вроде бы цепью питания процессора, на дросселе скачет от 25 до 30-35 Ом, а во второй точке 0.7 Ом постоянно, Сами щупы методом замыкания на мультиметре у меня 0.4 Ом.

Залитик Lenovo 110-15IBR (Платформа NM-A804 rev1.0) Помощь, Ремонт, Lenovo, Nm-A804, Без рейтинга, Длиннопост

PS. Потребление при подключенном БП и отключенных шлейфах составляет 20 миллиампер, напряжение на кнопке не могу проверить так как она находится на клавиатуре, но есть кнопка запуска с запуском биоса, на ней присутствует 3В и они просаживаются при нажатии, но реакции нет. Так же нет напряжения на микросхеме биоса, на первой ноге VSS - 0.05 вольт, на 8 VCC - 0 вольт.

Показать полностью 4
6

Прошивка 25q64fwsig программатором CH341A

Доброго вечера сообщество ремонтёров, полетел BIOS на ноуте packard bell ENTG71BM-C121, полез в интернет искать дамп и обнаружил что эта флешка биоса на напряжение 1.8 вольт. Так как CH341A умеет только 3.3 пошёл искать каким способом выкрутиться и набрёл на эту темку. Хотел бы попросить помощи по разводке, набросал плату в sprint layout но до конца не уверен насчёт подключения 3 и 7 выводов. Цитата с форума:

Там 3 и 7 нога сидят на пониженном диодами D1, D2 питании через резисторы R6, R8.

Файл из спринта прилагаю: скачать, в виде фото. Заранее спасибо.

Прошивка 25q64fwsig программатором CH341A BIOS, Прошивка, Схема, Без рейтинга

UPD. Нашёл схему качественнее.

Прошивка 25q64fwsig программатором CH341A BIOS, Прошивка, Схема, Без рейтинга

UPD2. Выводы 3 и 7 на u1(коннектор для программатора) подключать никуда не нужно.

6

Прошивка BIOS на Q5WV1 LA-7912P 2.0

Доброго времени суток. Слетел биос, нашёл дамп, слил прошивку которая сейчас, а она меньше по размеру. Слитый дамп весит 4 194 304 байт, а рабочий который нужно зашить 4 195 072 байт. Ссылка на сайт где брал дамп будет в коментах. Шью через CH341A программатор и собственно его же программу для прошивки, в конце залития ругается "Chip with the contents are in disagreement". Можно ли просто обрезать рабочий дамп? В конце идут пустые блоки FF.

Флешку автодетектом определил как 25F32, хотя должна быть вроде 25Q32.

Прошивка BIOS на Q5WV1 LA-7912P 2.0 Дамп, Прошивка биоса, Программатор, Ch341a
Прошивка BIOS на Q5WV1 LA-7912P 2.0 Дамп, Прошивка биоса, Программатор, Ch341a

Вот фото самой флешки

Прошивка BIOS на Q5WV1 LA-7912P 2.0 Дамп, Прошивка биоса, Программатор, Ch341a
Показать полностью 1
-1

Проблемы с жёстким диском

Здравствуйте ремонтёры.

Есть диск WD Blue на 750 Гигабайт. Ноутбук начал виснуть при загрузке и выдавать синий экран примерно через 30 секунд. Прогнал викторией, она нашла 1 красный сектор (1.5 секунды), стояла настройка advanced remap поэтому написало что вроде ремапнуло его, но ничего не изменилось. Вытащил все документы, отформатировал диск, прогнал ещё раз и прифигел с количества зелёных оранжевых и красных секторов, сделал запись стирание виндовой версией через Win PE, делал блоками по 2048 вроде а не по 256 по стандарту, потому что 40 часов ждать не очень хотелось. После прогона теста теперь количество цветных уменьшилось, но терзают сомнения. Накатил винду, не виснет, работает нормально.

Пошёл глянул смарт... При этом скорость чтения и записи вроде приемлемы (P.S значение raw в переназначенных секторах 2832, посмотрел викторией из под доса):

Проблемы с жёстким диском Жесткий диск, Ремонт, Длиннопост, Без рейтинга

Вот скрин с последнего прогона (настройки: Линейное чтение и BB Advanced Remap):

Проблемы с жёстким диском Жесткий диск, Ремонт, Длиннопост, Без рейтинга

По смарту диск отработал всего 4200 часов. Могут ли эти блоки быть логическими бэдами и поможет ли запись стирание по 256 блоков из под доса или лучше под файлопомойку? Все цветные находятся где-то в самом начале диска.

Показать полностью 1
-27
