Добрый день, уважаемые друзья. Решил написать вторую часть объекта (первая часть Инженерная сантехника в частном доме площадью 650 м2. Часть 1 ).

На данном этапе завершили монтаж оборудования в котельной, установили поля солнечных коллекторов. Для завершения всех работ осталось врезать систему очистки воды, и выполнить пуско-наладочные работы.

Подробно распишу о котельной.

1. Вся обвязка выполнена трубой из нержавеющей стали, на пресс фитинге.

2. Каскад из двух газовых конденсационных котлов, выведен дымоход на крышу, предусмотрен нейтрализатор конденсата, предусмотрен сброс конденсата через "сухой сифон". Котлы работают от газгольдера (на пропане).

3. Сердце системы это буферная емкость объемом 1000 литров (послойная). Ее нагревают газовые котлы, и вспомогательно подогревает солнечная система.

4. Приготовление ГВС через скоростной теплообменник, который находится в станции приготовления горячей воды (теплоноситель берется от буферной емкости, из определенного слоя). Производительность ГВС - 45 л/мин. Предусмотрена рецикркуляция ГВС, для комфорта заказчика.

5. Система отопления комбинированная, теплый пол, радиаторы, внутрипольные конвектора. Установлено 6 насосно-смесительных групп, которые забирают теплоноситель из буферной емкости и распределяют на отопительные приборы. Теплый пол 1 этажа, теплый пол 2 этажа, радиаторы 1 этажа, радиаторы 2 этажа, теплообменник бассейна, теплый пол цокольного этажа.

6. Установлены фильтры для удаления шлама, и удаления микропузырьков воздуха (сепараторы)

7. Установлена погодозависимая автоматика, и удаленное управление всей котельной с мобильного устройства. Благодаря выполнению всего оборудования в едином бренде.

На завершающем этапе сделаю пост, когда будем производить запуск всей системы, отдельно расскажу про очистку воды для данного объекта, устройство автономной канализации и газификации. Всем спасибо! Всех Благ.

Добрый день, уважаемые друзья. Хочу поделиться интересным объектом, на котором начали работу в новом году. Объект находится в Байдарской долине Республика Крым. Площадь жилого дома 650 квадратных метров (2 этажа и цоколь), отдельная баня, наружный бассейн.

На участке отсутствует природный газ и центральная канализация. Основным источником отопления выбрали "сжиженный газ" от газгольдера 10000 литров. Автономная канализация - септик. Так же для поддержки отопления, подогрева бассейна и приготовления ГВС будет установлено поле из плоских солнечных коллекторов на крыше дома. Водоснабжение на участке центральное городское, с небольшой предварительной очисткой. Для доочистки воды будет использована система фильтрации.

Далее о технической части:

Система отопления будет комбинированная, теплые полы + радиаторы, и перед ветражными окнами - внутрипольные конвектора.

Разводка радиаторов и конвекторов - лучевая, теплый пол соответсвенно так же.

Разводка ГВС, ХВС, линии рециркуляции - лучевая.

Материал трубы на отопление и водоснабжение металополимерная труба, соединения из латуни, тип соединения аксиальная опрессовка.

Кондиционирование - система MRV, канальные и кассетные внутренние блоки.

Котельная:

Два газовый конденсационных котла по 48 кВт в каскаде, буферная емкость 1000 литров, станция приготовления горячей воды производительностью 45 л/мин, насосные группы на коллектора отопления, теплого пола, теплообменник бассейна, электрический котел для резерва, химводоподготовка (о ней позже), накопительная емкость, насосная станция с частотным преобразователем. Вся обвязка будет трубой из нержавеющей стали.

На плане указаны котлы 48 кВт, их заменили на 65 кВт, по воле заказчика выгревать бассейн за определенное время.

Прилагаю фото, уже проделанной работы

Один из коллекторов лучевой разводки водоснабжения (ХВС, ГВС, Рециркуляция) в полу не будет стыков, один конец трубы в коллекторе, второй к сантехническому прибору. Каждый контур будет в дальнейшем обозначен маркеровочным шильдиком, с указанием на какой прибор и в какое помещение идет магистраль.

Магистрали водоснабжения и отопления.

Магистрали по потолку. Потолок будет зашиваться во всех помещениях (150-400мм). 400 мм в помещениях для прокладки воздуховодов под внутренние блоки.

Теплые полы и вывод канализационной трубы (бесшумной) под потолком нижнего этажа.Все трубы будут спрятаны в коробах, обшивке.

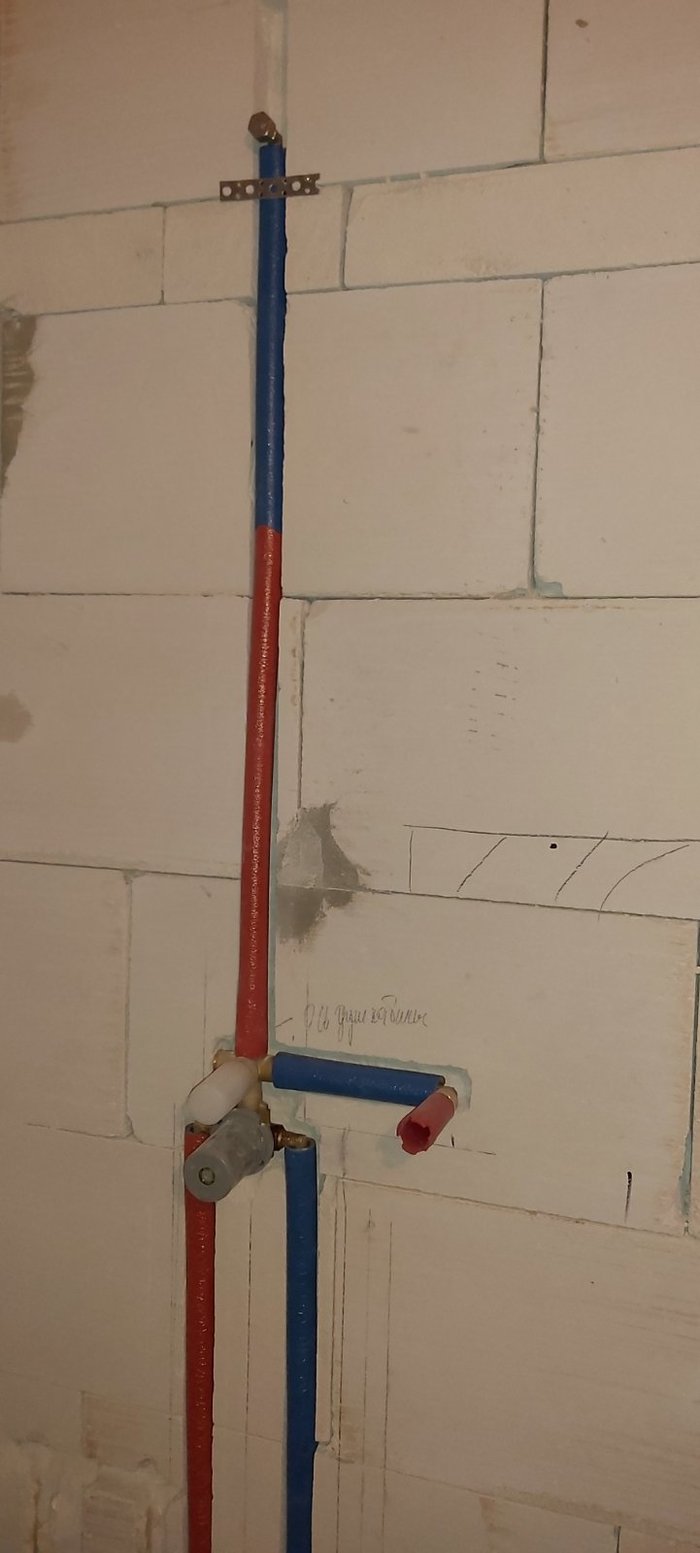

Разводка точек водоснабжения в сан. узлах. Рециркуляция врезается в магистраль ГВС. Благодаря выбору одной из лучших фирмы производителя трубы и фитинга, все соединения прячем в стенах.

Будущая котельная, по мере выполнения работ, выводятся все магистрали отопления, водоснабжения в нее.

Спасибо за внимание, если данный объект будет интересен, планирую в следующей части рассказать подробно по инженерному решению, солнечным коллекторам, системе кондиционирования MRV, системе очистки по анализу воду и многое другое, которое будет применяться в данной работе.

Здравствуйте, уважаемые друзья. Хочу поделиться выполненным объектом перед концом года. Частный дом общей площадью 180 м2. Основное отопление в доме - теплый пол. Что-то заказчик делал своими силами, а на котельную и укладку пола пригласил нас.

Что имеем: Частный дом, площадь 180 м2, 1 этаж и цоколь. На объекте есть природный газ, центральное водоснабжение, центральная канализация (что на данный момент редкость).

Газовый котел конденсационный по нормам в цоколе разместить не получилось, повесили на кухне на 1 этаже. Основная котельная расположена в цоколе. Весь первый этаж укатан в теплых полах, коллектор на 11 выходов. Использованный материал среднего сегмента, коллектор (Европа). Газовый конденсационный котел идеально подходит для работы на низкотемпературном отоплении.

Пирог теплого пола: пеноплекс 20мм закрепленный к полу зонтами, фольга изофоликс, труба полимерная закрепленная якорями, сверху стяжка 30мм.

Покрытие пола - керамическая плитка. Тепловая мощность теплого пола полностью покрывает теплопотери дома. Перед окнами "в пол" укатана "подача" контура, для большей температуры, что не даст им "потеть".

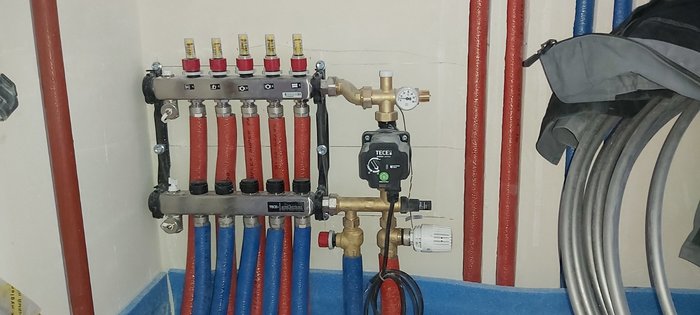

Коллекторный узел со смесительным узлом на 12 выходов и расходомерами, магистрали каждого контура в теплоизоляции, для предотвращения потерь тепла до назначенного места укладки (контура). Все контура не превышают 80 метров.

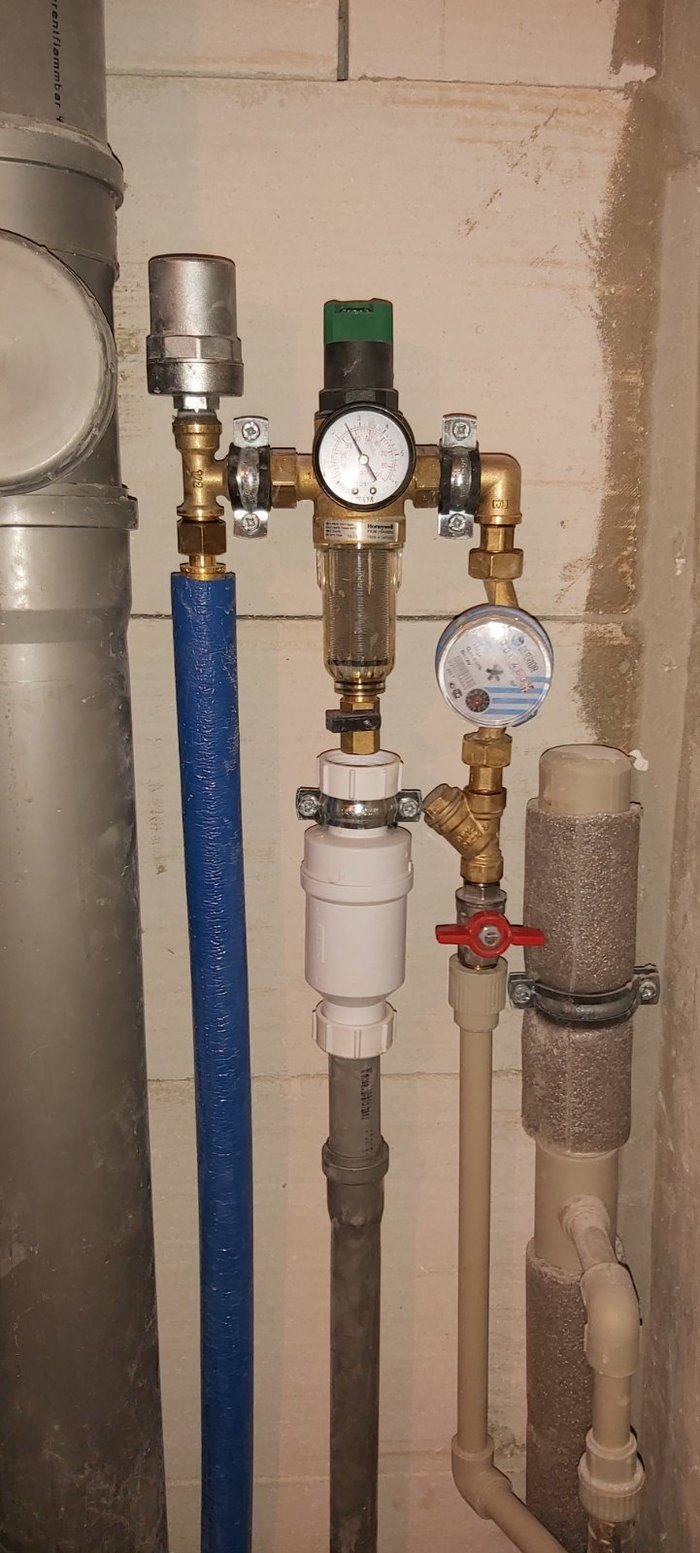

Для приготовления горячей воды установлен бойлер косвенного нагрева с линией рециркуляции и насосом. На входе воды установлен фильтр механической очистки. (Синие трубы уже смонтированы до нас, и по воле заказчика они остались, как и многое другое на объекте).

Прошу извинения за "сопли" в котельной, пока не подключили электрику. Всем желаем счастья в новом году, и успехов во всех делах. Спасибо!

Добрый день, уважаемые друзья. Хочу поделиться, выполненным объектом.

Что имеем: Частный дом общей площадью 300 м2, 2 этажа + цоколь + мансарда. Дом из ракушки, утеплен мин. ватой 100мм, крыша 150 мм. Регион Крым.

Отапливаться будет 1 и 2 этаж. Мансарда только ГВС, ХВС, Канализация.

Наша задача: котельная, теплые полы на 1 этаже, радиаторное отопление на 2 этаже, ввод воды в дом через систему очистки (на объекте скважина), мансарда санузел, сан узел на 1 и 2 этажах.

На участок не подведен природный газ, в дальнейшем он будет. Было принято сделать котельную на базе электрического котла для отопления, и бойлер косвенного нагрева (через ФУГАС от котла) для приготовления горячей воды. Линия рециркуляции воды - через рециркуляционный насос с таймером и термостатом. Насос на систему отопления с частотным преобразователем. Общие теплопотери отапливаемых помещений составили  40 Вт/м2.

По желанию заказчика, котельная была обвязана в пайке (Германия), отсекающие краны из полипропилена. Установлено: гидрострелка, сепаратор шлама, автоматическая подпитка системы отопления, группа безопасности водонагревателя, электрический котел, бойлер косвенного нагрева, циркуляционный и рециркуляционный насосы. В будущем оставили место под газовый котел (электрический будет резервным). Котлом управляют с регулятора на первом этаже.

Добрый день, уважаемые господа. Хочу поделиться выполненным объектом. Частный дом на одну семью, площадью 250 м2 и наружный бассейн открытого типа. На объекте нет природного газа, водоснабжения центрального так же нет как и центральной канализации. Было принято решение пробурить скважину, установить (закопать) газгольдер, установить очистку сточных вод.

Котельная.

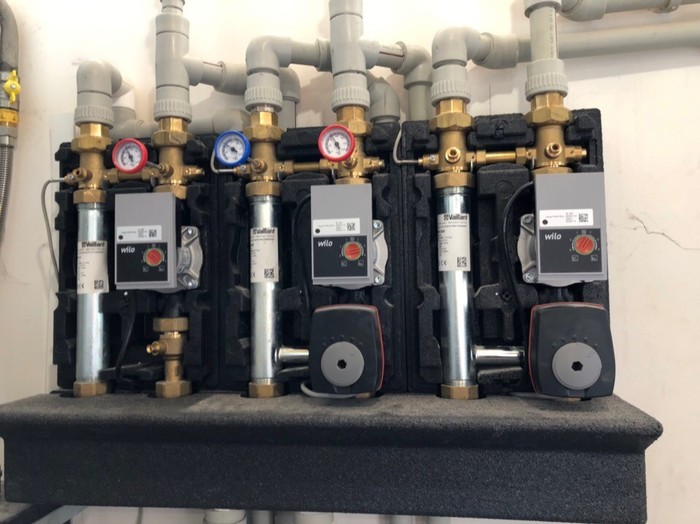

Газовый конденсационный котел, для отопления дома и подогрева бассейна. Отопление дома комбинированное, теплые полы и радиаторы. На каждый контур системы отопления отдельная насосная группа, всего их 4 (3 на дом и одна на бассейн).

Для приготовления горячей воды, установлена незакипаемая гелиосистема, которая через модуль (самосливная станция) греет бойлер косвенно нагрева.

Все оборудование котельной работает автоматически, установлена погодозависимая автоматика. И по желанию заказчика, установлено удалённое управление (с ПК или телефона).

Водоснабжение и водоподготовка.
Был произведён анализ воды, результаты которого были крайне не подходящими для норм питьевой воды. Присутствовала микробилогия, жесткость воды была повышена. Приняли решение установить систему обеззараживания воды, дозировкой гипохлорита, систему умягчения воды, систему дехлорирования, систему УФ-обезщараживания. На выходе воды мы получили воду, проходящая по нормам питьевой воды ЕС.

На раздачу воды установили многоступенчатый насос с частотным преобразователем. Который поддерживает установленное давление на каждой точке разбора воды.

Все оборудование европейского производства (кроме УФ лампы). Имеет самый высокий показатель энергоэффективности.

Заказчик получил результат, а мы очередной отзыв и рекомендацию. Спасибо за внимание.

Добрый день, уважаемые господа. Хотел бы поделиться несколькими фотографиями с объекта. Произвели работы по системе отопления, водоснабжения, водоотведения. Это новостройка, стяжку залил застройщик, сбивали и выносили мешки, кому интересно работники брали 8-10 рублей за этаж. Лифт не работал во время демонтажа, и заработал после выноса всего строительного мусора :) Основные магистрали водоснабжения и отопления (не включая теплый пол) выполнены из металополимерной трубы с применением латунного фитинга на натяжной гильзе, тёплые полы из многослойного полиэтилена. Вся труба будет спрятана в стенах и полу.

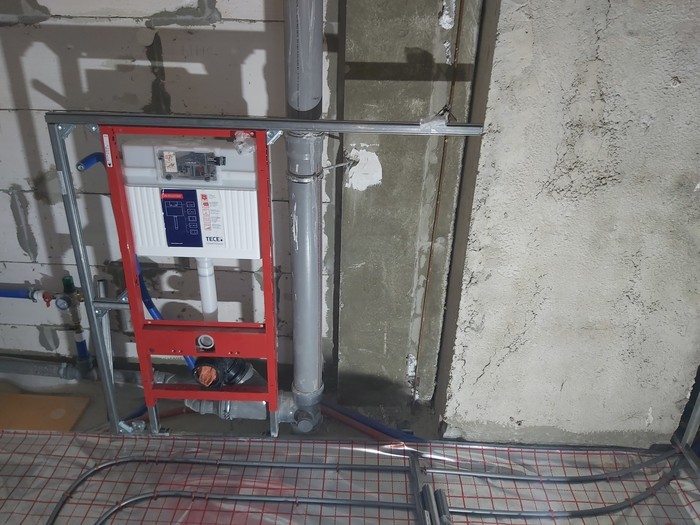

Инсталляция надежно установлена за счет профиля (на фото не до конца смонтирован профиль).

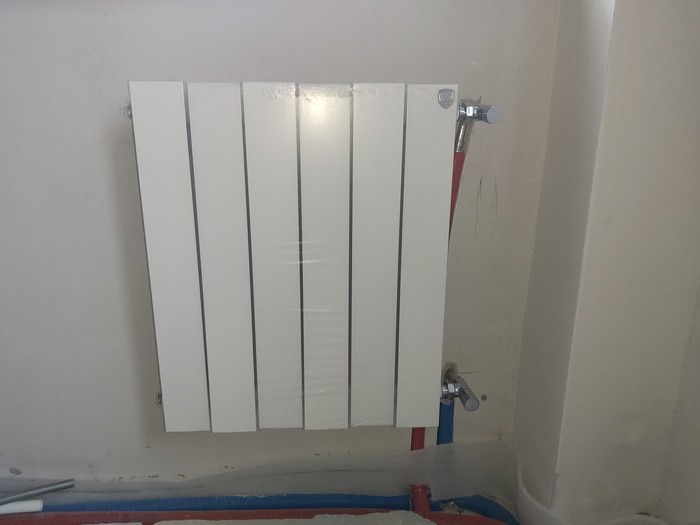

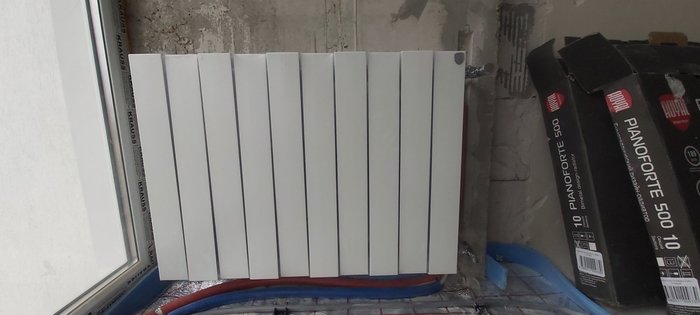

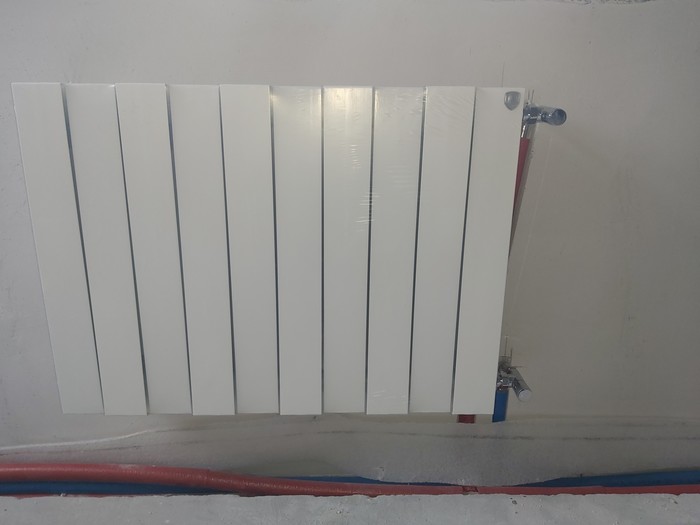

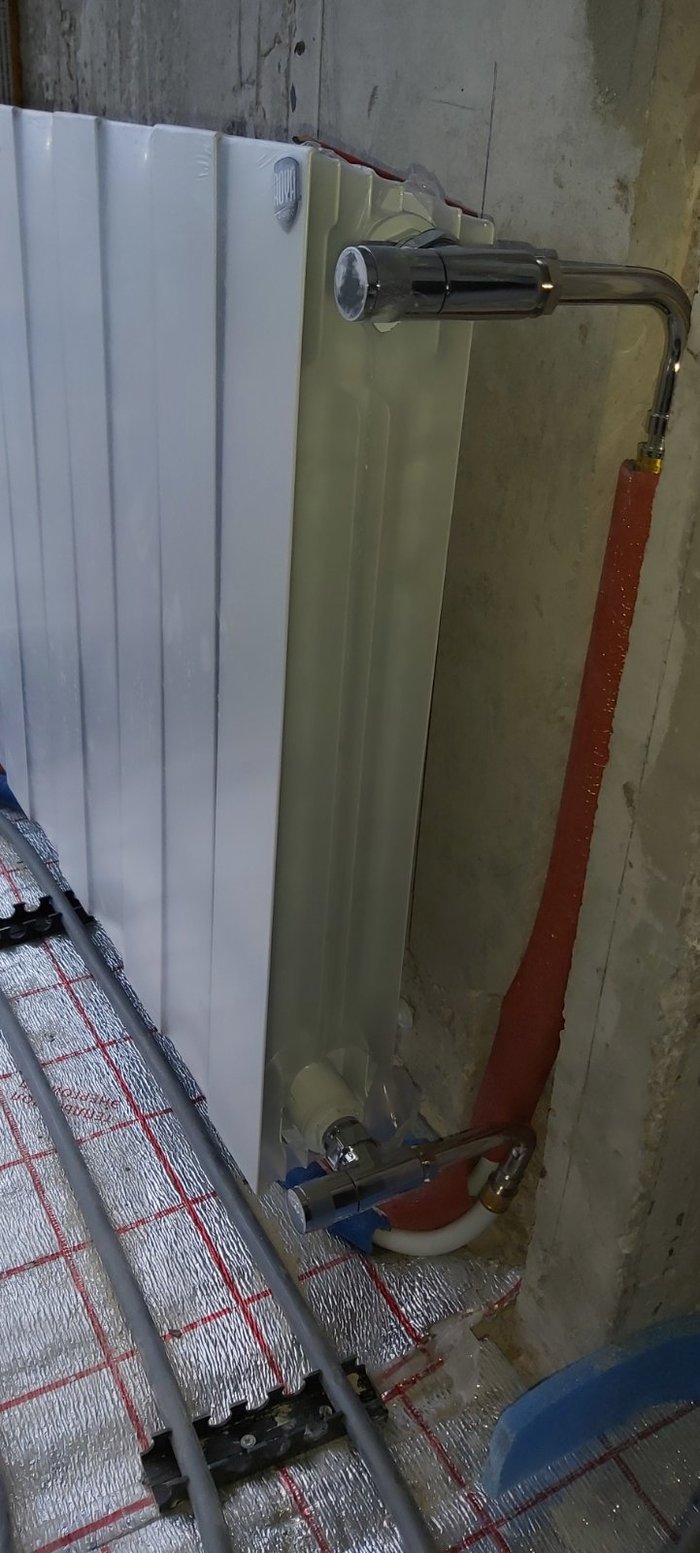

Радиаторы, не из дешёвых имеют интересный уникальный дизайн.

Сделали выводы под газовый котел, котел от застройщиков будет меняться на европейского производителя. Коллеткорный узел теплого пола будет зашиваться в нишу, с техническим окном для регулировки.

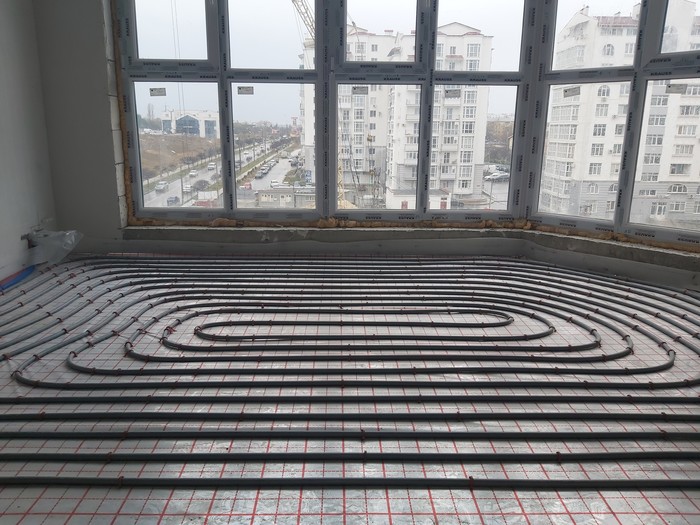

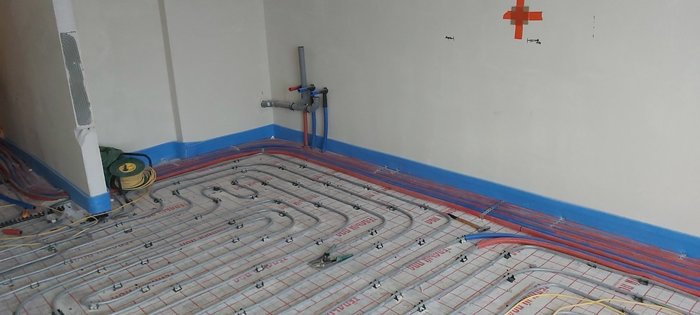

Теплые полы состоят из пеноплекса 30мм, фольга Izofolix, труба, дюбель грибы и якорные крепления. Вид укладки - улитка, шаг 150, под окнами 100.

Спасибо за уделенное время, удачи.
