13

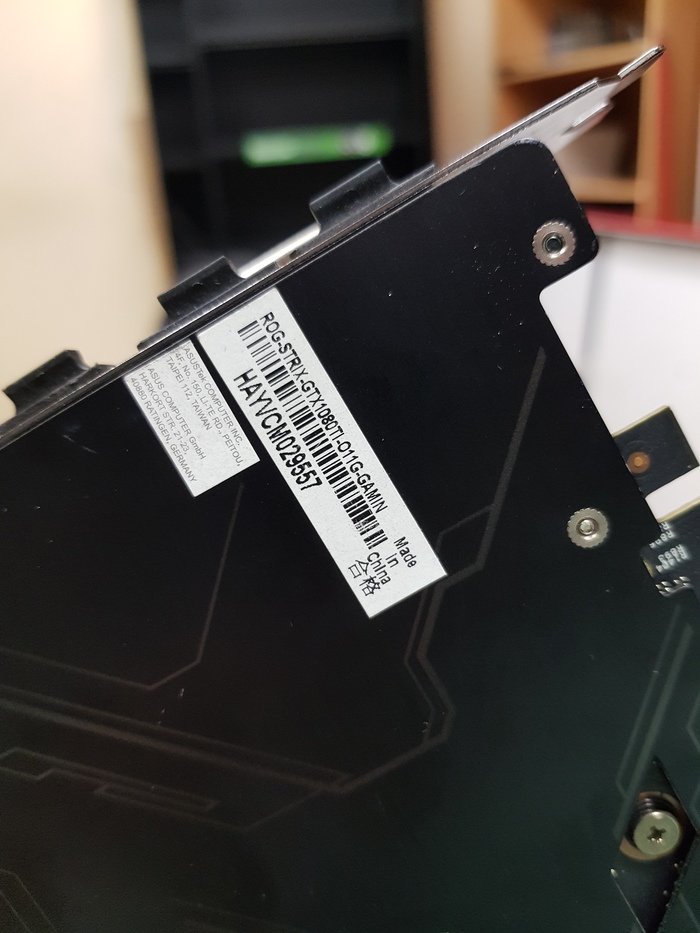

Нужна помощь по ремонту видеокарты

Ребят, есть мастера по ремонту видеокарт в Санкт-Петербурге с прямыми руками? Нужна диагностика и ремонт видеокарты GTX 1080ti. Артефакты на изо. Я сам занимаюсь ремонтами, но в основном фототехникой, так сказать не моя специализация

Нужна помощь по ремонту видеокарты Ремонт, Помощь, Длиннопост
Нужна помощь по ремонту видеокарты Ремонт, Помощь, Длиннопост
Показать полностью 2
273

Ремонт плёночного фотоаппарата Canon AE-1

Ремонт плёночного фотоаппарата Canon AE-1 Ремонт, Ремонт фототехники, Canon, Длиннопост

Всем привет) Принесли в ремонт плёночный фотик Canon, с такой проблемой, что при выставлении любой выдержки он фотографировал только в одной. Типичная проблема этих фотоаппаратов.

Ремонт не сложный, но их мало кто ремонтирует. Необходимо снять нижнюю крышку и осмотреть провода на магнитные катушки

Ремонт плёночного фотоаппарата Canon AE-1 Ремонт, Ремонт фототехники, Canon, Длиннопост
Ремонт плёночного фотоаппарата Canon AE-1 Ремонт, Ремонт фототехники, Canon, Длиннопост

Принцип работы довольно простой: ручной взвод фотоаппарата приводит эти катушки на верх и примагничиват их, а когда спускаешь затвор они размагничиваются и срабатывает механизм. Катушка под цифрой два - спускает затвор, а под номером один - удерживает его открытым в зависимости от установки выдежки. Если поставить выдержку B (bulb), то магнит удерживает его до тех пор, пока не отпустить кнопку спуска. Вроде не замороченно описал)))

Ремонт плёночного фотоаппарата Canon AE-1 Ремонт, Ремонт фототехники, Canon, Длиннопост

Так вот в данном случае отгнил черный провод, механизм не работал и соответсвенно не удерживал затвор. На фото я его уже припаял. Вот собственно и всё.

Еще напишу пару слов для тех, кто хочет разобрать фотоаппарат полностью

Ремонт плёночного фотоаппарата Canon AE-1 Ремонт, Ремонт фототехники, Canon, Длиннопост

Снимаем резиновую накладку

Ремонт плёночного фотоаппарата Canon AE-1 Ремонт, Ремонт фототехники, Canon, Длиннопост

Откручиваем два винта

Ремонт плёночного фотоаппарата Canon AE-1 Ремонт, Ремонт фототехники, Canon, Длиннопост

Выкручиваем кольцо

Ремонт плёночного фотоаппарата Canon AE-1 Ремонт, Ремонт фототехники, Canon, Длиннопост
Ремонт плёночного фотоаппарата Canon AE-1 Ремонт, Ремонт фототехники, Canon, Длиннопост
Ремонт плёночного фотоаппарата Canon AE-1 Ремонт, Ремонт фототехники, Canon, Длиннопост
Ремонт плёночного фотоаппарата Canon AE-1 Ремонт, Ремонт фототехники, Canon, Длиннопост

С левой стороны выкручиваем винт и снимаем стопорное кольцо. Далее по кругу выкручиваем винты с верхней крышки и снимаем её.

Ремонт плёночного фотоаппарата Canon AE-1 Ремонт, Ремонт фототехники, Canon, Длиннопост

Фотографий сделал не много, т.к. работы было с головой))
Такой вот получился пост. Если вам интересны такие ремонты, напишите в комментариях, буду выкладывать ещё. Ремонтирую такие часто и в больших объемах

Показать полностью 12
95

Ремонт Surface 3 (RT3)

Всем привет) Очередной ремонт планшета Surface, разбит дисплей и разломан разъём питания. Приступаем.

Сам планшет:

Ремонт Surface 3  (RT3) Ремонт, Surface, Сервисный центр, Длиннопост

Аккуратно отклеиваем модуль

Ремонт Surface 3  (RT3) Ремонт, Surface, Сервисный центр, Длиннопост

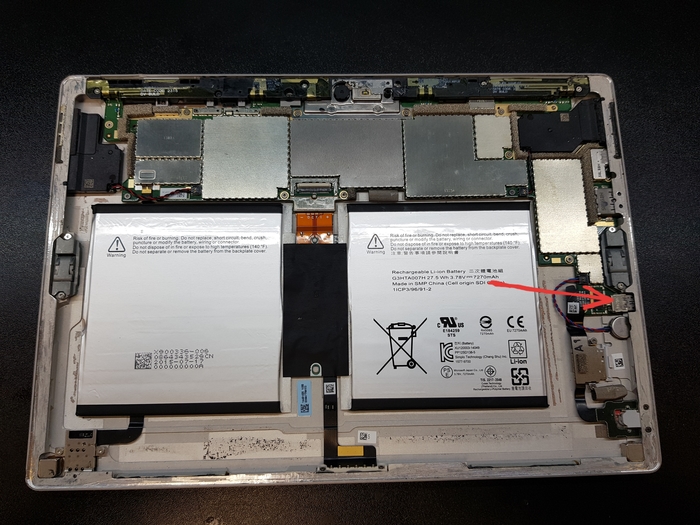

Нам нужно добраться до разъема питания, вот он:

Ремонт Surface 3  (RT3) Ремонт, Surface, Сервисный центр, Длиннопост

Для этого раскручиваем все винты, достаём плату и выпаиваем неисправный разъём

Ремонт Surface 3  (RT3) Ремонт, Surface, Сервисный центр, Длиннопост
Ремонт Surface 3  (RT3) Ремонт, Surface, Сервисный центр, Длиннопост

Далее покупаем новый и устанавливаем (в моём случае я заказал его с али вместе с модулем)

Ремонт Surface 3  (RT3) Ремонт, Surface, Сервисный центр, Длиннопост

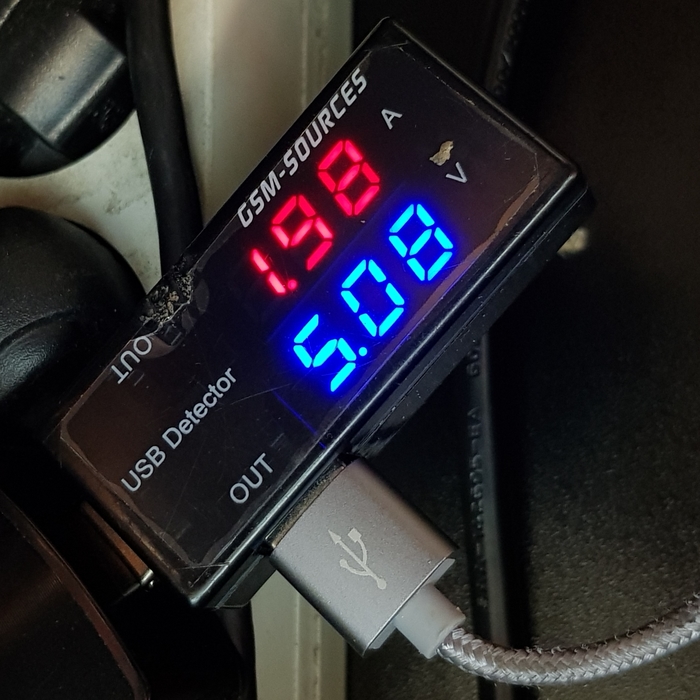

Далее обратная сборка, проверка разъёма, 2А отлично))

Ремонт Surface 3  (RT3) Ремонт, Surface, Сервисный центр, Длиннопост

Модуль я проверил заранее, поэтому после сборки сразу его приклеил

Ремонт Surface 3  (RT3) Ремонт, Surface, Сервисный центр, Длиннопост

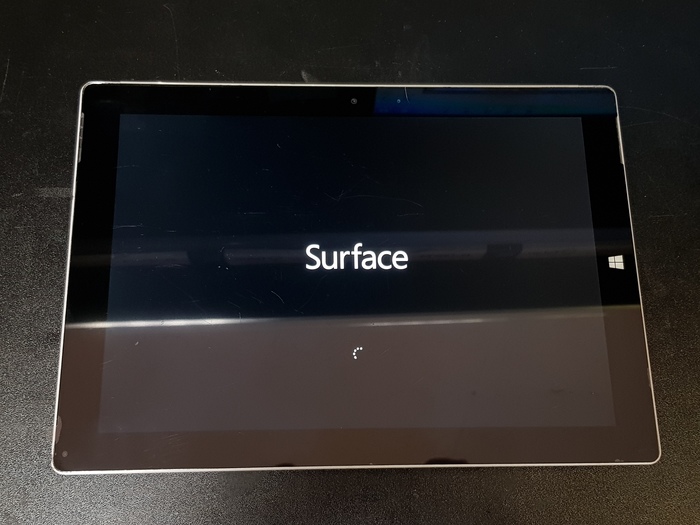

Всё работает, планшет протестирован и отдан клиенту))

Ремонт Surface 3  (RT3) Ремонт, Surface, Сервисный центр, Длиннопост
Показать полностью 9
306

Ремонт объектива Nikon 50mm

Всем привет) Принесли объектив на ремонт, с довольно распространенной проблемой - уронили с тушкой на оъектив.
Сам объектив:

Ремонт объектива Nikon 50mm Объектив, Ремонт, Nikon, Длиннопост

Результат на фото:

Ремонт объектива Nikon 50mm Объектив, Ремонт, Nikon, Длиннопост

Чтобы это поправить, нужно разбирать. Приступаем:

Ремонт объектива Nikon 50mm Объектив, Ремонт, Nikon, Длиннопост

Разбираем до основания и вытаскиваем все элементы. Также разбираем всё со стороны байонетного кольца

Ремонт объектива Nikon 50mm Объектив, Ремонт, Nikon, Длиннопост

После проделанной работы пробуем аккуратно выкрутить смещённую резьбу. У меня не получилось, да и часть копруса была пластиковая. Пришлось аккуратно продавить до конца смещенную резьбу, проще говоря сдвинул на один шаг резьбы вниз.
Объектив в разобранном виде:

Ремонт объектива Nikon 50mm Объектив, Ремонт, Nikon, Длиннопост

Иногда после таких падений нарушается геометрия объяектива, и в таком случае мало что можно сделать. Объектив конечно можно будет собрать, но работать он будет плохо - клинить, плохо крутиться и ну и конечно же резкость гуляет. Но тут как говорится пронесло))

Далее собираем всё в обратном порядке и проверяем

Ремонт объектива Nikon 50mm Объектив, Ремонт, Nikon, Длиннопост

Не забываем про возможную пыль и отпечатки на линзах при сборке

Ремонт объектива Nikon 50mm Объектив, Ремонт, Nikon, Длиннопост

Готово)

Ремонт объектива Nikon 50mm Объектив, Ремонт, Nikon, Длиннопост

Ремонт прошёл успешно, объектив снова радует клиента) Всем добра и поменьше поломок

Показать полностью 8
32

Интересный опыт или как помочь другу)

Пост будет небольшим и не очень информативным, но я решил что может кому будет интересно)

В общем у меня есть друг, он когда то покупал себе iPhone SE space gray, ну и за годы эксплуатации он пошеркался, износился. Вобщем потрёпанный. Он всегда мне говорил что хочет модель SE но черного цвета, как iPhone 5 Black.

Я решил попробовать сделать задумку. На карантине времени много, делать нечего, поэтому купил новый корпус и присьупил к делу. Распиывать всего не буду, т.к. фотографий в процессе не делал (а жаль), выделю несколько нюансов:

1. Гильзы крепления платы почти все не подходят. Те которые не подходят - спиливал, другие зубилом аккуратно выламывал из донорского корпуса, обтачивал и клеил на спец. клей (друга предупреждал что будет не очень надёжно, но он сказал делай)

2. С антенной NFC пришлось немного повозиться и в правом верхмем углу делал выемку под шлейф антенны. Вообще с верхней частью были сложности, но все решилось обточкой лишних мест и вплавлением пары гильз. Да, и ещё пришлось сделать дырку в корпусе для вспышки чуть больше.

3. Стекло под камеру и вспышку естественно пришлось поставить от 5s.

4. Одна гильза не подошла для крепления нижнего динамика, её тоже пришлось спилить и переклеить.

Ну вот в общем и всё... может чего упустил, сейчас уже не вспомню, делал пару месяцев назад

Интересный опыт или как помочь другу) Кастомизация, Ремонт телефона, Индивидуальный подход, Лучший друг, Длиннопост
Интересный опыт или как помочь другу) Кастомизация, Ремонт телефона, Индивидуальный подход, Лучший друг, Длиннопост
Интересный опыт или как помочь другу) Кастомизация, Ремонт телефона, Индивидуальный подход, Лучший друг, Длиннопост
Интересный опыт или как помочь другу) Кастомизация, Ремонт телефона, Индивидуальный подход, Лучший друг, Длиннопост

Получилось как то так))

P.S. Да и ещё друг попросил поставить светлые кнопки громкости, включения и вибро)

Показать полностью 4
142

Ремонт объектива Sigma 18-250mm HSM

Принесли недавно неплохой в общем то объектив, с неисправностью "заклинил". Сам по себе он довольно надёжный, но и он подвержен поломке, а точнее пластиковые втулки, которые рссыпаются. Болты которые их держат, сначала скребут по направляющим, а потом вывинчиваются и клинят объектив.

Ремонт объектива Sigma 18-250mm HSM Объектив, Ремонт, Sigma, Длиннопост

Текста будет немного, но постараюсь наглядно показать процесс ремонта

Выкручиваем болты удерживающие контактное кольцо на байонете

Ремонт объектива Sigma 18-250mm HSM Объектив, Ремонт, Sigma, Длиннопост

Далее откручиваем эти болты

Ремонт объектива Sigma 18-250mm HSM Объектив, Ремонт, Sigma, Длиннопост

После откручиваем переключатели автофокуса и оптической стабилизации

Ремонт объектива Sigma 18-250mm HSM Объектив, Ремонт, Sigma, Длиннопост

Потом необходимо снять широкую резинку с объектива и вырутить "гребёнку" и направляющий винт который двигает объектив

Ремонт объектива Sigma 18-250mm HSM Объектив, Ремонт, Sigma, Длиннопост
Ремонт объектива Sigma 18-250mm HSM Объектив, Ремонт, Sigma, Длиннопост

После выкручиваем среднюю пластиковую часть и повернув аккуратно вытаскиваем

Ремонт объектива Sigma 18-250mm HSM Объектив, Ремонт, Sigma, Длиннопост

Отщёлкиваем аккуратно все шлейфа и выкручиваем два болта, которые держат плату

Ремонт объектива Sigma 18-250mm HSM Объектив, Ремонт, Sigma, Длиннопост

Далее выкручиваем все болты отмеченные на фото и вынимаем блок и поворотное кольцо фокуса

Ремонт объектива Sigma 18-250mm HSM Объектив, Ремонт, Sigma, Длиннопост

Получается вот такая штука

Ремонт объектива Sigma 18-250mm HSM Объектив, Ремонт, Sigma, Длиннопост

В принципе дальше разбирать не было смысла, так как я уже практически точно знал куда смотреть. Собственно вот

Ремонт объектива Sigma 18-250mm HSM Объектив, Ремонт, Sigma, Длиннопост

Пластиковая втулка рассыпалась, болт выкрутился и упал как раз в направляющие объектива

Ремонт объектива Sigma 18-250mm HSM Объектив, Ремонт, Sigma, Длиннопост

Виновник найден, приступаем к ремонту. К счастью был у меня точно такой же донор, но с разбитой линзой. Разобрав его и сняв нужные втулки, поставил на ремонтируемый объектив, предварительно обработав болты "фиксатором резьбы ЭП-51"

Ремонт объектива Sigma 18-250mm HSM Объектив, Ремонт, Sigma, Длиннопост
Ремонт объектива Sigma 18-250mm HSM Объектив, Ремонт, Sigma, Длиннопост

На месте

Ремонт объектива Sigma 18-250mm HSM Объектив, Ремонт, Sigma, Длиннопост

Далее обратная сборка в обратном порядке

Ремонт объектива Sigma 18-250mm HSM Объектив, Ремонт, Sigma, Длиннопост
Ремонт объектива Sigma 18-250mm HSM Объектив, Ремонт, Sigma, Длиннопост

Ну вот собственно и всё) Объектив проверил, всё отлично работает, а главное радует клиента) Всем удачных ремонтов

Показать полностью 17
555

Ремонт Vertu Constellation T

Всем привет) Недавно принесли один интересный аппарат в ремонт, хочу поделиться с вами

Итак, это Vertu Constellation T, сенсорная и крайне дорогая звонилка. Необычный дизайн придаёт некий интерес к этому телефону)

Мне уже приходилось пару раз чинить такие, у них как правило две проблемы: быстро разряжается, не заряжается или заряжается, но под определённым углом

Такой вот девайс:

Ремонт Vertu Constellation T Ремонт телефона, Vertu, Сервисный центр, Длиннопост
Ремонт Vertu Constellation T Ремонт телефона, Vertu, Сервисный центр, Длиннопост

В целом ремонт телефона довольно простой, но есть несколько нюансов, о которых я сейчас расскажу


Разбирается телефон по контуру, минусовой отвёрткой. Отвёртка должна быть широкой и прочной, так как винты крепко закручены и можно сорвать головку болта

Ремонт Vertu Constellation T Ремонт телефона, Vertu, Сервисный центр, Длиннопост

Далее желательно все снимаемые запчасти разложить как они снимались, так как запутаться потом очень легко. Например нижние боковые уголки отличаются от верхних, но я видел таких, кто их путал местами и они криво стояли

Вот эти пластиковые штуки ооочень легко потерять, особенно нижние

Ремонт Vertu Constellation T Ремонт телефона, Vertu, Сервисный центр, Длиннопост

С переключателем на нижнем фото, тоже не всё так просто)) Внутри этого переключателя есть две длинные пружинки, которые упираются в пластиковые пеньки на самом телефоне, где она перемещается. Снять его очень просто, выкрутив боковую железку и вынув его, однако чтобы поставить его на место, нужно разделить переключатель на две части и будет доступ до пружинок с другой стороны, что позволит завести пружинки на пеньки (к сожалению забыл сфоткать как выглядит переключатель внутри)

Ремонт Vertu Constellation T Ремонт телефона, Vertu, Сервисный центр, Длиннопост

Далее всё разбирается довольно просто, главное не забыть потом собрать его точно в таком же порядке

Ремонт Vertu Constellation T Ремонт телефона, Vertu, Сервисный центр, Длиннопост

Есть ещё один нюанс: когда телефон разобран и можно вытащить плату, желательно снять все гильзы для винтов, которые держат корпус, потому что их потерять очень легко, а вот заменить чем то крайне тяжело. Всего их 8 штук. Чтобы не запутаться покажу на фото: маленьких квадратных гильз 7 штук, а вот восьмая находится на защёлке сим лотка. Я когда первый раз разбирал такой телефон доооолго искал восьмую гильзу)))

Ремонт Vertu Constellation T Ремонт телефона, Vertu, Сервисный центр, Длиннопост

Процесс замены разьёма показывать не буду, покажу только новый и добавлю что он "перевёрнутый"

Ремонт Vertu Constellation T Ремонт телефона, Vertu, Сервисный центр, Длиннопост
Ремонт Vertu Constellation T Ремонт телефона, Vertu, Сервисный центр, Длиннопост

Аккумулятор окзался вздутый и 2011 года. Поставил аналогичный по маркировке от Nokia. (BL-6F)

Ремонт Vertu Constellation T Ремонт телефона, Vertu, Сервисный центр, Длиннопост

Далее сборка телефона в обратном порядке, главное терпение и не торопиться, ну и пробный запуск:

Ремонт Vertu Constellation T Ремонт телефона, Vertu, Сервисный центр, Длиннопост

Будут вопросы, спрашивайте)

Показать полностью 11
102

Подборка "колхозных" ремонтов из других СЦ

Текста будет мало, но фоток много)

Подборка "колхозных" ремонтов из других СЦ Сервисный центр, Ремонт, Фотография, Колхоз, Длиннопост

Шлейф дисплея alcatel

Подборка "колхозных" ремонтов из других СЦ Сервисный центр, Ремонт, Фотография, Колхоз, Длиннопост

iPhone

Подборка "колхозных" ремонтов из других СЦ Сервисный центр, Ремонт, Фотография, Колхоз, Длиннопост

Тут должен был быть разъем кнопок включения и громкости

Подборка "колхозных" ремонтов из других СЦ Сервисный центр, Ремонт, Фотография, Колхоз, Длиннопост

Разъём питания))

Подборка "колхозных" ремонтов из других СЦ Сервисный центр, Ремонт, Фотография, Колхоз, Длиннопост

Коннектор нижней платы doogee

Подборка "колхозных" ремонтов из других СЦ Сервисный центр, Ремонт, Фотография, Колхоз, Длиннопост

Сим коннектор iphone

Подборка "колхозных" ремонтов из других СЦ Сервисный центр, Ремонт, Фотография, Колхоз, Длиннопост

Шлейф посветки дисплея

Подборка "колхозных" ремонтов из других СЦ Сервисный центр, Ремонт, Фотография, Колхоз, Длиннопост

Клиент говорит после другого сц плохо фронталка работает

Подборка "колхозных" ремонтов из других СЦ Сервисный центр, Ремонт, Фотография, Колхоз, Длиннопост

Не заряжается :)

Подборка "колхозных" ремонтов из других СЦ Сервисный центр, Ремонт, Фотография, Колхоз, Длиннопост

А вот тут должен был быть коннектор акб на Xiaomi

Такие вот дела))

Работаю в Санкт-Петербурге

Мой ВК http://vk.com/sergeym56rg

Показать полностью 10
877

Iphone 7 греется и ребут на яблоке

Iphone 7 греется и ребут на яблоке Ремонт, iPhone, Сервисный центр, Длиннопост

Принесли в ремонт 7ку, которая вдруг стала сильно греться и висеть на яблоке. Клиент говорит сдавали в другой сц, там поменяли акб, но проблема не ушла :) При всём при том, что "ремонтёры" решили аккумулятор обратно не ставить, что я и озвучил клиенту при диагностике. Он конечно обалдел, но дело было давно, поэтому он предъявить тому сц мало что может...

Iphone 7 греется и ребут на яблоке Ремонт, iPhone, Сервисный центр, Длиннопост

В общем виновник нашёлся бысто, ибо аудиокодек грелся как утюг.

Снимал феном с тонкой насадкой на 390 градусах, обмотав модем, проц и флешку металлическим скотчем и 50ю копейками как теплоотвод. Фоток в процессе сделал мало, в следующих постах постараюсь разнообразить.

Iphone 7 греется и ребут на яблоке Ремонт, iPhone, Сервисный центр, Длиннопост

К моему удивлению все проблемные пятаки под микрухой оказались целые, отошли только NC, но во избежание дальнейшей поломки накидал на них перемычки и залил зелёнкой.

Iphone 7 греется и ребут на яблоке Ремонт, iPhone, Сервисный центр, Длиннопост

Микруху снял с донора iphone SE (они совместимы), катнул шары и на тех же 390 градусах в два прогрева поставил микросхему на место.

Iphone 7 греется и ребут на яблоке Ремонт, iPhone, Сервисный центр, Длиннопост
Iphone 7 греется и ребут на яблоке Ремонт, iPhone, Сервисный центр, Длиннопост

Микросхема 338S00105 с iphone SE

Iphone 7 греется и ребут на яблоке Ремонт, iPhone, Сервисный центр, Длиннопост

Как итог, телефон включился, звук работает. По времени заняло часа три неторопясь. За ремонт взял 3500 вместе с заменой акб и в подарок наклеил защитное стекло))

Всем удачных ремонтов)

Показать полностью 7
47

A5 2017 Не заряжается

Всем привет, это мой первый пост, поэтому прошу не пинать если что сделаю не так)
Итак принесли мне в ремонт Samsung a5 2017 с диагнозом "не заряжается". Разобрал, посмотрел ииии... Мммда уж.. Отровали так оторвали))
Ну ничего, клиенту всё показали, согласовали, ну и приступили к ремонту. Процесс описывать не буду, на всё про все ушёл час, телефон заряжается, компом определяется

A5 2017 Не заряжается Ремонт, Сервисный центр

Вот собственно итоговый ремонт

A5 2017 Не заряжается Ремонт, Сервисный центр
Показать полностью 2
Отличная работа, все прочитано!
